ＰＲＯ／ Ｅ与ＡＮＳＹＳ接口吴小国秦东晨（郑州大学机械工程学院，郑州４５０００１）摘要：随着计算机技术的发展，ＣＡＤ／ＣＡＥ系统应用越来越广泛。
为了提高产品的质量、缩短产品设计周期，必须实现ＣＡＤ／ＣＡＥ系统之间的数据交换。
本文详细介绍了目前应用较广泛的ＣＡＥ／ＣＡＥ软件ＰＲＯ／ＥＮＧＩＮＥＥＲ和ＡＮＳＹＳ之间的数据交换接口。
关键词：ＰＲＯ／ＥＮＧＩＮＥＥＲＡＮＳＹＳ接口ＴｈｅＩｎｔｅｒｆａｃｅＢｅｔｗｅｅｎＰＲＯ／ＥａｎｄＡＮＳＹＳＷＵＸｉａｏｇｕｏ，ＱＩＮＤｏｎｇｃｈｅｎ（ＳｃｈｏｏｌｏｆＭｅｃｈａｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＺｈｅｎｇｚｈｏｕＵｎｉｖｅｒｓｉｔｙ，Ｚｈｅｎｇｚｈｏｕ４５０００１）Ａｂｓｔｒａｃｔ：Ｗｉｔｈｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｔｈｅｃｏｍｐｕｔｅｒｔｅｃｈｎｏｌｏｇｙ，ｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆＣＡＤ／ＣＡＥｓｙｓｔｅｍｉｓｂｅｃｏｍｉｎｇｍｏｒｅａｎｄｍｏｒｅｐｏｐｕｌａｒ．Ｉｎｏｒｄｅｒｔｏｉｍｐｒｏｖｅｔｈｅｑｕａｌｉｔｙｏｆｐｒｏｄｕｃｔｉｏｎａｎｄｓｈｏｒｔｅｎｔｈｅｐｅｒｉｏｄｏｆｄｅｓｉｇｎｉｎｇｎｅｗｐｒｏｄｕｃｔｉｏｎ，ｔｈｅｄａｔａｅｘｃｈａｎｇｉｎｇｂｅｔｗｅｅｎＣＡＤ／ＣＡＥｓｙｓｔｅｍｓｍｕｓｔｂｅｒｅａｌｉｚｅｄ．Ｆｏｌｌｏｗｉｎｇ，ｔｈｉｓａｒｔｉｃｌｅｗｉｌｌｐａｒｔｉｃｕｌａｒｌｙｉｎｔｒｏｄｕｃｅｔｈｅｄａｔａｅｘｃｈａｎｇｉｎｇｉｎｔｅｒｆａｃｅｂｅｔｗｅｅｎＰＲＯ／ＥＮＧＩＮＥＥＲａｎｄＡＮＳＹＳｗｈｉｃｈｉｓｕｓｅｄｗｉｄｅｌｙ．Ｋｅｙｗｏｒｄｓ：ＰＲＯ／ＥＮＧＩＮＥＥＲ，ＡＮＳＹＳ，Ｉｎｔｅｒｆａｃｅ１引言目前，随着计算机技术的迅速发展，机械产品的设计方法发生了很大变化，已经由以前的凭经验靠手工设计转变为完全计算机设计。
用计算机设计产品主要经过三个步骤：（１）使用ＣＡＤ软件完成产品的建模；（２）用分析软件对产品模型进行结构特性和动态特性分析；（３）通过仿真软件对产品模型进行在虚拟现实环境下测试。
proe与ansys 接口问题为了保证上述两种软件的版木兼容，Pro/E的版木不得高于同期的AnsyS的版本:同时要安装ansys里的和proe接口模块！ansys安装程序里已经有了不需要下载。
(l)在开始程序下运行Ansys，选择utilities下的ans_admin项，在ans_dmin弹出图框中选择configuration options，在下一个confirguration options弹出图框中选择configuration connectionfor pro/E，在configure ansys connection for pro/E中的ansys prod-uct中选择ansys multip，在graphicsdevice name中选择win32，在出现SuccesS图框中记下config.anscon文件位置。
在出现的Pro/Einstallationinformation下的Pro/Einstallationpath中填入安装Pro/E的路径。
在language used with Pro/E中选择语言为usa，最后将记录下的config.anscon拷贝到Pro/E的安装目录下。
这样就可以将Pro/E的模型直接传到Ansys中了。
同时应注意在Pro/E中建立的模型应予存盘.设置好以后重气计算机！在proe菜单栏里就有ansys菜单了！在proe里建好模型点ansys菜单就可以在proe里启动ansys 找到proe工作目录下的.anf文件！从ansys里读入那个文件在执行plot画图命令就可以把proe里建的模型导入到ansys里了！（注意：如果读入之后看不到实体，记得操作Plot/Volumes）我用的是ansys8.0和proe野火2.0 成功关联！pro/e和ansys的连接*作过程如下：1) 在同机的同一*作系统下安装有pro/e和ansys两种软件；2) 保证上述两种软件的版本兼容，pro/e的版本不得高于同期的ansys的版本；3) 开始->程序->ansys->ans_adsin utility->configuration options-> configuration connectionforàok pro/e->选择ansys product->work space inà选择graphics device name(nt:win32) 给出language used withà给出pro/engineer installation pathàmegabytes(128) ok；àpro/engineer:usascii 4) 运行pro/engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ansys中的注释。

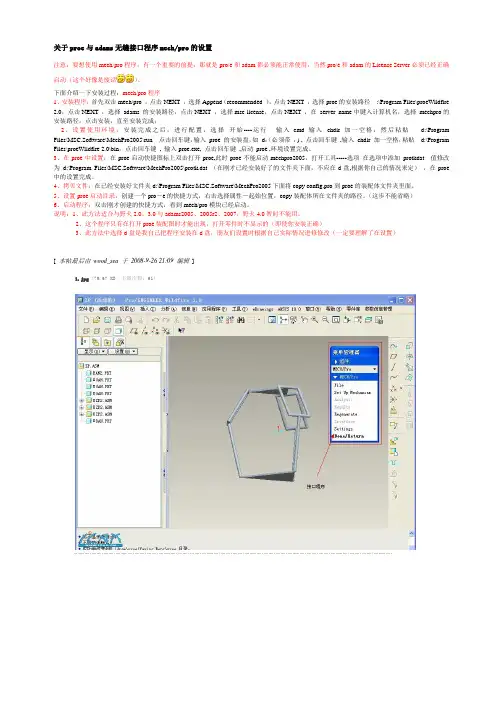

关于proe与adams无缝接口程序mech/pro的设置注意：要想使用mech/pro程序，有一个重要的前提：那就是pro/e和adam都必须能正常使用，当然pro/e和adam的License Server必须已经正确启动（这个好像是废话）。
下面介绍一下安装过程：mech/pro程序1、安装程序：首先双击mech/pro ，点击NEXT ，选择Append（recommended ），点击NEXT ，选择proe的安装路径 :\Program Files\proeWildfire2.0，点击NEXT ，选择adams 的安装路径，点击NEXT ，选择msc license，点击NEXT ，在server name中键入计算机名，选择mechpro的安装路径，点击安装，直至安装完成；2、设置使用环境：安装完成之后，进行配置，选择开始----运行输入cmd 输入chdir 加一空格，然后粘贴d:\Program Files\MSC.Software\MechPro2005\run 点击回车键，输入proe 的安装盘，如 d：（必须带：) , 点击回车键,输入chdir 加一空格，粘贴 d:\Program Files\proeWildfire 2.0\bin，点击回车键, 输入proe.exe, 点击回车键,启动proe ,环境设置完成。
3、在proe中设置：在proe启动快捷图标上双击打开proe,此时proe不能启动mechpro2005，打开工具-----选项在选项中添加 protkdat 值修改为 d:\Program Files\MSC.Software\MechPro2005\protk.dat （在刚才已经安装好了的文件夹下面，不应在d盘,根据你自己的情况来定），在proe 中的设置完成。
4、拷贝文件：在已经安装好文件夹d:\Program Files\MSC.Software\MechPro2005下面将copy config.pro到proe的装配体文件夹里面。
1. 如何设置Pro/E与ANSYS接口连接与使用方法（图文教程）- 机械工程...使得在Pro/E中建好的模型直接导入到ANSYS中，由于目前CAD 和CAE这两个领域最具代表性的应用软件分别是Pro/E 和ANSYS。
Pro/E 拥有强大的实体和曲面造型功能，而ANSYS具有完善的有限元分析功能，这两个软件各自的长处恰恰又是对方的短处。
解决这一矛盾的有效途径是:在Pro/E中进行建模，然后将模型导入到ANSYS 软件中进行有限元分析，从而实现用计算机完成零件设计和分析。
所以，问题的关键是如何把这两个软件结合起来，将Pro/E中生成的模型完整地导入到ANSYS 中去，进而完成所需的有限元分析。
我们以目前流行的版本Pro/ENGINEERWildfire3.0 与ANSYS10.0 为研究对象，进行了实体模型在两个不同软件之间的转换和连接。
1 ANSYSI0.0 与ProlE接口连接ANSYS l0.0 软件安装选项中包含与Pro/Engineer 软件的接口模块"Connection for Pro/Engineer" (见图1)。
此模块不仅能将ProlE模型数据直接转换给ANSYS ，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pro/E模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，因此下面将对此类方案着重进行分析。
2 ANSYS直接集成在Pro/E中的方法(1) ANSYS 直接集成在Pro/E步骤①设置ANSYS 与Pro/E的接口选择"程序"ANSYS l0.0 →Utilities→ANS_ADMIN ，打开ANS_ADMIN 10.0 管理器，选取" Configurrationoptions" 后点"OK" 确定(见图2);②在Configuration options 配置选项对话框中选择Configure Connection for Pro/E 的连接(见图3)，点"OK" 确定;③在随之打开Configure ANSYS Connection forpro/E的对话框中将ANSYS Product 设置为ANSYSMultiphysics. 而图形显示设备Graphics devicename设置为WIN32 (见图4);④最后在ProlE 安装信息"Pro Engineerinstallation path" 对话框中输入Pro.尼在本计算机中的安装路径如E:roeWildfire 3.0, " Languageused with Pro/Engineer" 选项用默认的"usascii,点击"K" 成ANSYS 与Pro/E的接口设置(见图5)。
2 . 使用A N S Y S —P r o /ENGINEER接口转换A N S Y S 软件安装选项中包含与P r o / E N G I N E E R 软件的接口模块“Co nnection for Pro/Engineer”。
此模块不仅能将Pro/E模型数据直接转换给ANSYS，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pr o/E模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，因此下面将对此类方案着重进行分析。
ANSYS在默认的状态下是不能对Pro/E中的prt(或asm)文件进行直接转换的。
必须通过以下过程对ANSYS设进行连接设置以激活模块。
图3 ANS_ADMIN 9.0对话框鼠标点击“ 开始→ 程序→ANSYS 9.0→Utilities→ANS_ADMIN”，出现如图3所示对话框，选择“Configuration options →O K ” ，接下来的对话框顺序选取“Configurati on Conn ection forPro/ENGINEER → OK”和“ANSYSMultiphysics & WIN32 → OK”。
完成后，A N S Y S会自动提示已在自己的安装目录中成功生成了config.anscon文件，在接下来出现的对话框“PRO/ENGINEERInstallation path”选项后输入P r o / E 的起始安装路径如“ E : \proeWildfire 2.0”，“Language used with Pro/Engineer”选项用默认的“usascii”，然后点击“0K”。
出现对话框提示在Pro/E目录下成功建立了一个protk.dat文件，点击确定即完成配置。
开始-->程序-->ansys_7.1-->utilities-->ans_admin转自钢结构--Pro/E和ANSYS的连接*作过程如下：1) 在同机的同一*作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；3)开始选择ANSYS- ANS_ADSIN -Configuration Connection for Pro/E-OK-Configuration options-Utility Work space in-选择Graphics device name(NT:Win32)-Product 给出Language used with-给出Pro/Engineer installation path-megabytes(128) OK；-Pro/Engineer:usascii4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。
fem_ansys_grouping yes 切换组and/or层的转移到ANSYS。
fem_default_solver ANSYS 指定到一个求解器的路径。
fem_which_ansys_solver FRONTAL 允许指定使用Frontal ANSYS求解器还是Iterative ANSYS求解器。
femansys_annotations yes 切换载荷工况名称到ANSYS。
pro_ansys_path <路径名> 指定到可执行的ANSYS （ansys.e）的路径。
5) 创建一个新零件，并在PART菜单下这出现ANSCon Config & ANSYS Geom 菜单，打开ANSCon Config并作如下编辑；Keyword Default Value DescriptionANSYS_CMD UNIX:/ansys56/bin/ansys Pathname to the version of ANSYS to be run. Windows:<drive>:\ansys56\bin\<platform>\ansys56.exeANSYS_GRIPHIC_DEVICE UNIX:x11-stat Graphics driver for ANSYS.Windows:win32ANSYS_MEMORY_SIZE 128 Amount of RAM, in megabytes, suggested to run ANSYS. ANSYS_NEUTRAL_FORMA T YES Store the part as a neutral file or as a solid model file. ANSYS_PRODUCT_NAME ANSYS The default ANSYS product, ANSYS/Multiphysics. ANSYS_SOLVER Frontal Included for compatibility only.ANSYS_SELECTED_LA YERS 1-256 Included for compatibility only.ANSYS_GEOMETRY_TYPE Solids Only Included for compatibility only.------------------------------------------------以上似乎是针对ansys5.6版的，其实第5步没什么必要。
ANSYS10.01.首先安装虚拟光驱,文件名叫deamon.exe ，顺便把ANSYS源程序也考出来！安装好后应该让您重新启动！2.重启后，在您机器的右下角有那个虚拟光驱的标志，右击》第一个virtual cd/dvd-rom 》第一个device[] no media 》mount image 》打开新的对话框select new image file 选取ansys 的安装文件把文件类型那个下拉菜单改为all file（* *）选取m-asmp10.bin 文件！3．双击我的电脑出现右键打开虚拟光驱4.执行安装程序中的WinHostId.Exe文件,出现如下窗口您的机子和我的不一样，点击creat file 以文本的形式保存在桌面。
5.现在打开刚才复制到桌面的MAGNiTUDE”（ANSYS10.0）文件夹。
用记事本的打开方式打开ansys.dat 文件如下的HostID。
把ansys.dat中的所有2006改为2012，可以使用编辑命令中的替换操作。
6. 双击桌面的keygen.bat文件，将在此文件夹中出现license.dat文件。
改名为license1.dat 。
并将其拷到C:\Program Files\Ansys Inc\Shared Files\Licensing\intel7. 设置环境变量：我的电脑－属性－高级－环境变量－新建：1）在变量名内输入：ANSYSLMD_LICENSE_FILE在变量值内输入：1055@HOSTNAME（HOSTNAME前面讲过，就是你的计算机名）2）在变量名内输入：LM_LICENSE_FILE在变量值内输入： C:\Program Files\Ansys Inc\Shared Files\Licensing\license.dat8. 安装ANSYS10.0。
安装完成后FlexLM（许可证文件）的安装程序将自动开始运行，出现如下界面，选择{是（y）}出现选择{是（y）} 许可证将安装出现点击next 找到如下路径找到文件lisense1.dat下一步安装成功license 10.如下图所示文件出现图如下点击Config Services，出现如下窗口选好后点击“Save Service如果没有license.log文件，自己新建一个txt文件，讲其全名该为license.log即可。
关于proe4.0与ansys11.0 无缝连接本次安装的是proe4.0 C000版本（此版本为测试版本，大小为1.58G）和ansys11.0（ANSYS.V11-MAGNiTUDE.iso - ISO 9660 Joliet，大小2.79G），在连接时出现问题。
出现的问题为：1、D:\Program Files\ANSYS Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config里config.pro 文件里protkdat所指的路径与WBPlugInPE.dat文件路径不匹配（假设ANSYS安装在D盘的Program Files 内）。
解决方法：找到以下路径文件D:\Program Files\Ansys Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config\config.pro 并用记事本打开，把里面的路径改为D:\Program Files\Ansys Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config\WBPlugInPE.dat，保存。
打开proe4.0,打开工具选项，在选项一栏中填入protkdat，在值一栏中填入C:\Program Files\Ansys Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config\WBPlugInPE.dat 添加保存。
2、ANSYS安装文件夹内的WBPlugInPE.dat文件内的内容有丢失（D:\Program Files\ANSYS Inc\v110\AISOL\CAD Integration\ProE\ProEPages\config文件夹内）。
解决方法：把红线的内容加进去，保存。
NAME WB110PluginProWFEXEC_FILE $AWP_ROOT110\AISOL\CAD Integration\ProE\$ANSYS_SYSDIR\WBPlugInPEU.dllTEXT_DIR $AWP_ROOT110\AISOL\CAD Integration\ProE\ProEPages\Language\$AWP_LOCALE110 STARTUP dlldelay_start FALSEallow_stop TRUEunicode_encoding FALSEREVISION ProEWildfireENDname ac4pro110dllexec_path $AWP_ROOT110\ANSYS\ac4\bin\pro\$ANSYS_SYSDIR\ac4pro.exetext_path $AWP_ROOT110\ANSYS\ac4\data\pro\textSTARTUP dlldelay_start FALSEallow_stop TRUEunicode_encoding FALSErevision 24.0end附注：1、以上两个问题，若只修改第一个问题不该第二个，在启动ProE时会出现：启动应用程序“WB110PluginProWF”失败和启动应用程序“ac4pro110dll”失败，2、连不上还可能有以下原因：出现“日期代码先于proe......”这条提示，应该是以前用proe4.0以下的版本与ansys成功连接过!解决办法为，删除安装目录\proeWildfire 4.0\i486_nt\text\usascii\protk.dat'将此文件删除即可。
