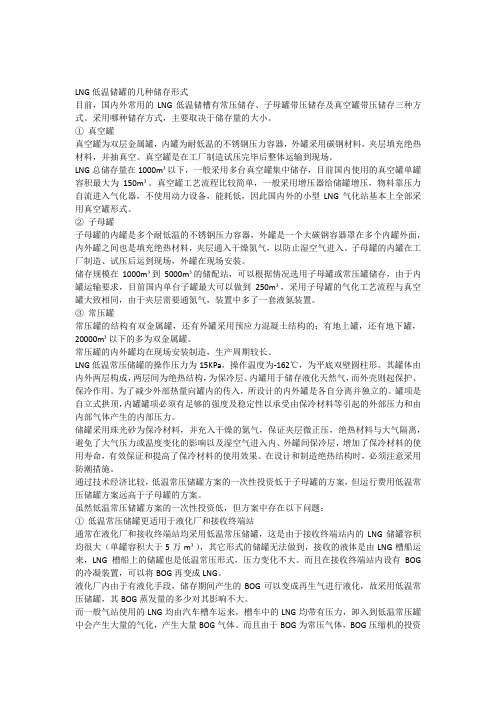

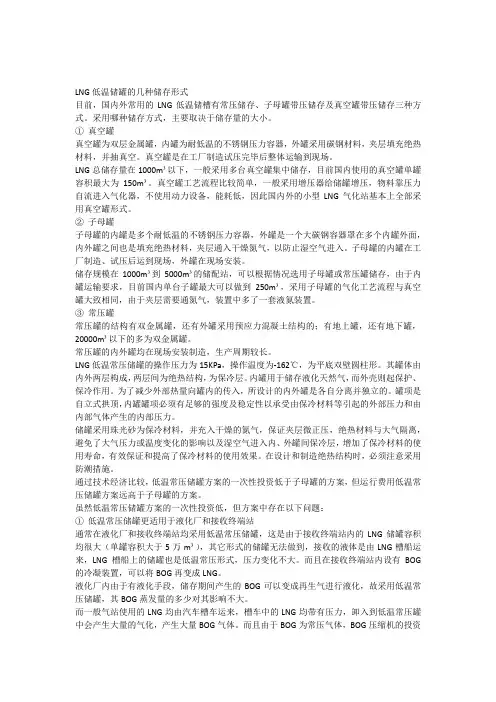

LNG低温储罐的几种储存形式目前，国内外常用的LNG低温储槽有常压储存、子母罐带压储存及真空罐带压储存三种方式。

采用哪种储存方式，主要取决于储存量的大小。

①真空罐真空罐为双层金属罐，内罐为耐低温的不锈钢压力容器，外罐采用碳钢材料，夹层填充绝热材料，并抽真空。

真空罐是在工厂制造试压完毕后整体运输到现场。

LNG总储存量在1000m³以下，一般采用多台真空罐集中储存，目前国内使用的真空罐单罐容积最大为150m³。

真空罐工艺流程比较简单，一般采用增压器给储罐增压，物料靠压力自流进入气化器，不使用动力设备，能耗低，因此国内外的小型LNG气化站基本上全部采用真空罐形式。

②子母罐子母罐的内罐是多个耐低温的不锈钢压力容器，外罐是一个大碳钢容器罩在多个内罐外面，内外罐之间也是填充绝热材料，夹层通入干燥氮气，以防止湿空气进入。

子母罐的内罐在工厂制造、试压后运到现场，外罐在现场安装。

储存规模在1000m³到5000m³的储配站，可以根据情况选用子母罐或常压罐储存，由于内罐运输要求，目前国内单台子罐最大可以做到250m³，采用子母罐的气化工艺流程与真空罐大致相同，由于夹层需要通氮气，装置中多了一套液氮装置。

③常压罐常压罐的结构有双金属罐，还有外罐采用预应力混凝土结构的；有地上罐，还有地下罐，20000m³以下的多为双金属罐。

常压罐的内外罐均在现场安装制造，生产周期较长。

LNG低温常压储罐的操作压力为15KPa，操作温度为-162℃，为平底双壁圆柱形。

其罐体由内外两层构成，两层间为绝热结构，为保冷层。

内罐用于储存液化天然气，而外壳则起保护、保冷作用。

为了减少外部热量向罐内的传入，所设计的内外罐是各自分离并独立的。

罐项是自立式拱顶，内罐罐项必须有足够的强度及稳定性以承受由保冷材料等引起的外部压力和由内部气体产生的内部压力。

储罐采用珠光砂为保冷材料，并充入干燥的氮气，保证夹层微正压，绝热材料与大气隔离，避免了大气压力或温度变化的影响以及湿空气进入内、外罐间保冷层，增加了保冷材料的使用寿命，有效保证和提高了保冷材料的使用效果。

储气罐分类储气罐是一种用来储存气体的容器，根据不同的特点和用途，可以将储气罐分为多个分类。

以下将对储气罐的几种常见分类进行介绍。

一、按用途分类1. 工业储气罐：用于工业领域的气体储存，如石油化工、钢铁、电力等行业。

工业储气罐通常采用高强度材料制造，能够承受高压和大容量的气体储存。

2. 气瓶：主要用于便携式气体储存，如氧气瓶、氮气瓶等。

气瓶具有轻便、方便携带的特点，适用于户外作业、航空航天等领域。

3. 汽车储气罐：用于汽车上的天然气储存，称为CNG储气罐。

汽车储气罐需要具备较高的安全性能和压力容量，以满足汽车行驶过程中的需求。

二、按材质分类1. 钢制储气罐：由高强度钢材制成，具有较高的耐压能力和耐腐蚀性，适用于长期储存高压气体。

2. 铝合金储气罐：由铝合金制成，具有轻质、耐腐蚀的特点，适用于气瓶等便携式储气罐。

3. 复合材料储气罐：由玻璃钢等复合材料制成，具有良好的耐腐蚀性和轻质化特点，适用于气瓶、汽车储气罐等领域。

三、按压力分类1. 高压储气罐：通常指设计压力超过10MPa的储气罐，适用于工业领域和汽车储气罐等。

2. 中压储气罐：设计压力在3-10MPa范围内的储气罐，适用于一些特定的工业和民用领域。

3. 低压储气罐：设计压力在0.1-3MPa范围内的储气罐，适用于一些低压气体的储存和供应。

四、按结构分类1. 球形储气罐：外形呈球状，具有良好的压力分布特性，适用于高压气体储存。

2. 圆柱形储气罐：外形呈圆柱状，容量较大，适用于工业领域和汽车储气罐等。

3. 液化气储罐：用于液化气体的储存，具有较高的密封性和安全性能，适用于家庭和工业领域。

以上是对储气罐常见分类的简要介绍，不同类型的储气罐在不同领域有着不同的应用。

随着科技的不断发展，储气罐的材质、结构和性能也在不断改进和创新，以满足不同领域的需求。

液化天然气储存方法
液化天然气储存方法
根据储存压力进行分类，常规的储存方法有两种：常压储存、高压储存。

1.1 常压储存
常压储存适用于LNG 的大量储存，使用的是常压储罐。

1.1.1 常压储存的特点为：
1.1.1.1 储罐的容积一般较大，结构简单，
1.1.1.2 承压能力较低，蒸发率较高。

1.1.1.3 常压储罐的无损(憋压)储存时间较短。

1.2 高压储存
高压储存适用于LNG 的少量储存，使用的是高压储罐。

1.2.1 高压储存的特点为：
1.2.1.1 储罐容积较小
1.2.1.2 承压能力较高
1.2.1.3 使用真空隔热结构，隔热性能较好，所以罐内LNG 的蒸发率较低。

1.3 高压和常压储罐联合储存
利用常压储存和高压储存LNG 各自的优点，结合LNG 热力学特性，采用高压储罐和常压储罐对LNG 进行储存。

工艺流程设备包括常压储罐、低温压缩机、LNG 高压储罐、阀门组以及LNG 运输罐车。

图为高、常压储罐联合储存LNG 工艺流程
低温常压储罐低温高压储罐
低温压缩机
LNG 罐车
阀门
阀门阀门。

天然气储气方式浅析天然气储气方式一、天然气的气态储存天然气的气态储存方式分为高压储气柜储存、地下储气库储存、高压管道储存、管束储存和吸附储存等。

l、高压储气柜储存天然气高压储气柜又称定容储气柜，即其几何容积固定不变，依靠改变柜内的压力储存燃气。

优质钢材的出现和焊接技术的提高为建设高压储气柜开拓了广阔的前景。

高压储气柜按其形状分为圆筒形和球形两种。

(1)圆筒形储气柜圆筒形储气柜是两端为碟形、半球形或椭圆形封头的圆筒形容器，按安装方法的不同，可分为立式和卧式两种。

(2)球形储气柜球形储气柜一般是在工厂压制成形的球片．试组装后运到现场拼装、焊接而成，焊缝需退火处理。

2、地下储气库储存天然气的地下储存通常利用枯竭的油气田、含水多孔地层或盐矿层建造储气库。

(1)利用枯竭油气田储气为了利用地层储气，必须准确地掌握地层参数，其中包括孔隙度、渗透率、有无水浸现象、构造形状和大小、油气岩层厚度、有关井身和井结构的准确数据及地层和邻近地层隔绝的可靠性等。

以前开采过而现在枯竭的油气层，其参数无疑是已知的，因此已枯竭的油气田是最好和最可靠的地下储气库。

(2)在含水多孔地层中建造地下储气库图l示出了这种储气库的原理，天然气储库由含水砂层及一个不透气的背斜覆盖层组成，其性能和储气能力依据不同地质条件而有很大差别。

(3)利用盐矿层建造储气库利用盐矿层建造储气库储存天然气始于1 961年，目前全世界已建成盐穴储气库近50座，主要分布在美国和欧洲地区。

利用盐矿层建造储气库首先进行排盐，排盐设备流程如图2所示。

将井钻到盐层后，把各种管道安装至井下。

由工作泵将淡水通过内管压到岩盐层．饱和盐水从内管和溶解套管之间的管腔排出。

当通过几个测点测出的盐水饱和度达到一定值时，排除盐水的工作即可停止。

为了防止储气库顶部被盐水冲溶，要加入一种遮盖液，该液不溶于盐水，而浮于盐水表面。

在不断地扩大遮盖液量和改变溶解套管长度的同时，储气库的高度和直径也不断地扩大，直至达到要求为止。

天然气储存罐30立方米方案天然气储存罐30立方米方案【前言】天然气是一种重要的能源资源，广泛用于工业、家庭和交通等领域。

为了满足日益增长的能源需求，有效的储存和输送系统显得尤为重要。

本文旨在探讨天然气储存罐30立方米方案，以解决天然气存储的关键问题。

【1. 储存需求与挑战】天然气作为重要的能源来源之一，对于确保供应的可持续性具有重要意义。

然而，储存天然气所面临的问题也是不容忽视的。

天然气是一种容易泄漏和挥发的气体，因此必须采取措施确保其安全储存。

储存罐体积要能够满足日常用气需求，并具备一定的存储和调节能力。

设计一个30立方米的天然气储存罐方案是具有挑战性的。

【2. 储存罐设计方案】为了有效解决天然气储存的问题，30立方米的储存罐方案应包括以下几个方面的考虑：2.1 罐体结构储存罐体应具备良好的密封性和强度，以避免天然气的泄漏。

采用高品质的钢材和先进的焊接技术，能够确保罐体的结构牢固、耐腐蚀，并具备一定的抗震和防爆性能。

2.2 安全措施储存罐应配备先进的安全措施，包括防爆装置、压力监控系统等。

防爆装置可以在罐内压力过高时自动释放气体，以保护罐体免受过压的危害。

压力监控系统能够实时监测罐内压力，并及时报警或采取相应的措施。

2.3 储气效率为了提高储存罐的效率，可以采用陶瓷灌注材料等技术，增加罐体的有效容积，减少储气压力和温度的波动。

利用特殊的填充材料可以增加储气量，提高储罐的储气效率。

2.4 安全操作规程除了储存罐的设计，安全操作规程也是确保天然气储存安全的重要环节。

制定合理的操作规程，包括罐体检测、泄漏处理、事故应急预案等，能够有效降低储存罐的安全风险。

【3. 个人观点与理解】在设计一个30立方米的天然气储存罐方案时，我认为需要综合考虑安全性、储气效率和运营成本等因素。

保证储存罐的结构牢固、耐腐蚀，并配备先进的安全措施，是确保储存罐安全运行的基础。

通过采用先进技术，如陶瓷灌注材料和特殊填充材料，可以提高储存罐的储气效率，同时减少能源浪费和环境污染。

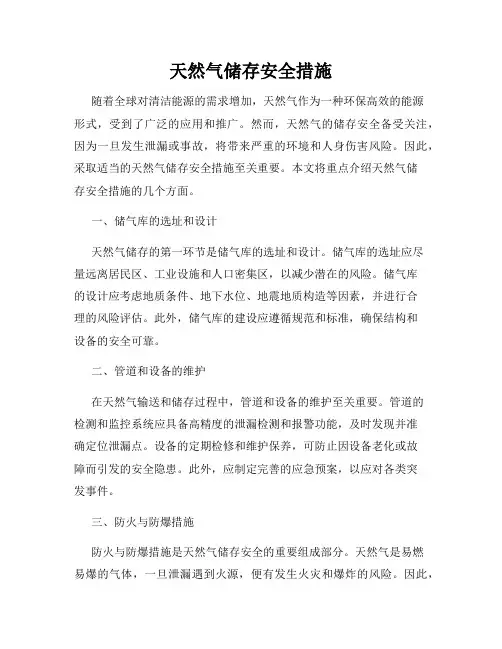

天然气储存安全措施随着全球对清洁能源的需求增加，天然气作为一种环保高效的能源形式，受到了广泛的应用和推广。

然而，天然气的储存安全备受关注，因为一旦发生泄漏或事故，将带来严重的环境和人身伤害风险。

因此，采取适当的天然气储存安全措施至关重要。

本文将重点介绍天然气储存安全措施的几个方面。

一、储气库的选址和设计天然气储存的第一环节是储气库的选址和设计。

储气库的选址应尽量远离居民区、工业设施和人口密集区，以减少潜在的风险。

储气库的设计应考虑地质条件、地下水位、地震地质构造等因素，并进行合理的风险评估。

此外，储气库的建设应遵循规范和标准，确保结构和设备的安全可靠。

二、管道和设备的维护在天然气输送和储存过程中，管道和设备的维护至关重要。

管道的检测和监控系统应具备高精度的泄漏检测和报警功能，及时发现并准确定位泄漏点。

设备的定期检修和维护保养，可防止因设备老化或故障而引发的安全隐患。

此外，应制定完善的应急预案，以应对各类突发事件。

三、防火与防爆措施防火与防爆措施是天然气储存安全的重要组成部分。

天然气是易燃易爆的气体，一旦泄漏遇到火源，便有发生火灾和爆炸的风险。

因此，在储气库和储气设备周围应设置防火墙和灭火系统，以隔离和扑灭潜在的火灾。

此外，在储气设备和管道上应配备合适的防爆装置，以释放燃气压力，减少爆炸风险。

四、密封与监测在天然气储存过程中，压力管道和设备的密封性是确保安全的重要因素。

应采取有效的密封措施，防止泄漏和气体外泄。

同时，配备监测系统，对储气设备和管道进行实时监测，及时发现异常情况并采取应急措施。

监测系统应具备高灵敏度和高准确性，以确保数据的真实可靠。

五、人员培训和安全意识天然气储存安全不仅仅依赖于技术手段，也与人员培训和安全意识息息相关。

储气库和储气设备的管理人员和操作人员应接受相关培训，熟悉操作规程和应急预案。

同时，定期开展安全教育和演习，提高员工的安全意识和应急反应能力。

只有建立一支专业高效的安全团队，才能保障天然气储存的安全运行。

Don't rely too much on friends, human nature basically has a bad side.悉心整理助您一臂之力（页眉可删）天然气的储存——储气罐储气城市燃气用气量不断变化，有月不均匀性、日不均匀性和时不均匀性，但气源的供应量不可能完全按用气量的变化而随时改变，特别是长距离输气管道，为求得最高的效率和最好的经济效益，总希望在某一最佳输量下工作。

这样，供气与用气经常发生不平衡。

为了保证按用户的要求不间断地供气，必须考虑生产与使用的平衡问题。

解决用气和供气之间不平衡问题的途径有三：① 改变气源的生产能力和设置机动气源；② 利用缓冲用户和发挥调度的作用；③ 利用各种储气设施。

前两点由于受到气源生产负荷变化的可能性和变化幅度以及供气的安全可靠性和技术经济合理性要求的限制，不可能完全解决供需的不平衡问题。

由于储气设施和储气方法的灵活性，利用各种储气设施是解决用气不均匀性的最有效方法之一。

气体储存根据储存方式可分为地下储存、储气罐储存、液态或固态储存以及输气管道末段储存等。

储气罐储气是地上储气库的主要设备。

根据储气压力和结构，储气罐可分为以下几类。

一、低压湿式罐湿式罐是在水槽内放置钟罩和塔节，钟罩和塔节随着燃气的进出而升降，并利用水封隔断内外气体来储存燃气的容器。

罐的容积随燃气量而变化。

湿式罐按罐的节数分单节罐和多节罐。

按钟罩的升降方式分为在水槽外壁上带有导轨立柱的直立罐和钟罩自身外壁上带有螺旋状轨道的螺旋罐。

单节储气罐一般用于小容量(3000m3以下)储气，钟罩高度等于水槽高度，一般水槽高度为直径的30%～50%。

大容量储气时，为避免水槽高度过大，采用多节储气罐，每节的高度等于水槽的高度，而钟罩和塔节的全高约为直径的60%～100%。

储气罐的燃气压力为式中p——燃气压力，Pa；W——上升钟罩及塔节的重量，包括水封内水的重量，N；F——上升钟罩或塔节的水平截面积，m2。
