天然气管道带压开孔施工方案精简版

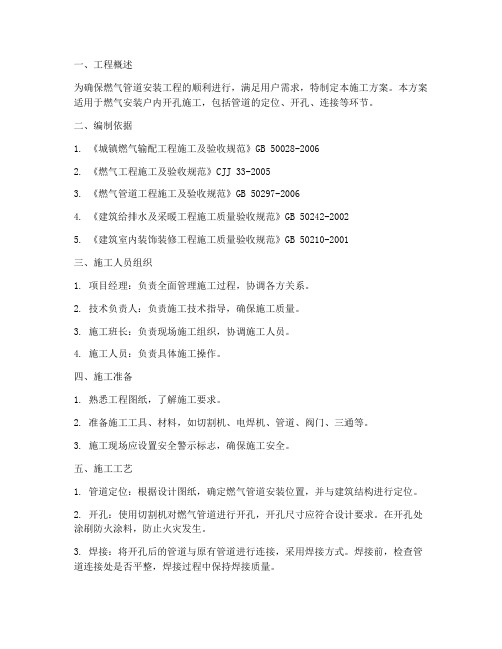

一、工程概述为确保燃气管道安装工程的顺利进行，满足用户需求，特制定本施工方案。

本方案适用于燃气安装户内开孔施工，包括管道的定位、开孔、连接等环节。

二、编制依据1. 《城镇燃气输配工程施工及验收规范》GB 50028-20062. 《燃气工程施工及验收规范》CJJ 33-20053. 《燃气管道工程施工及验收规范》GB 50297-20064. 《建筑给排水及采暖工程施工质量验收规范》GB 50242-20025. 《建筑室内装饰装修工程施工质量验收规范》GB 50210-2001三、施工人员组织1. 项目经理：负责全面管理施工过程，协调各方关系。

2. 技术负责人：负责施工技术指导，确保施工质量。

3. 施工班长：负责现场施工组织，协调施工人员。

4. 施工人员：负责具体施工操作。

四、施工准备1. 熟悉工程图纸，了解施工要求。

2. 准备施工工具、材料，如切割机、电焊机、管道、阀门、三通等。

3. 施工现场应设置安全警示标志，确保施工安全。

五、施工工艺1. 管道定位：根据设计图纸，确定燃气管道安装位置，并与建筑结构进行定位。

2. 开孔：使用切割机对燃气管道进行开孔，开孔尺寸应符合设计要求。

在开孔处涂刷防火涂料，防止火灾发生。

3. 焊接：将开孔后的管道与原有管道进行连接，采用焊接方式。

焊接前，检查管道连接处是否平整，焊接过程中保持焊接质量。

4. 检查：焊接完成后，对管道进行外观检查，确保焊接质量。

如有缺陷，及时进行修补。

5. 管道连接：将开孔后的管道与原有管道连接，确保连接牢固。

6. 试压：对管道进行试压，确保管道承受燃气压力。

试压合格后，进行燃气管道吹扫。

7. 验收：按照相关规范对施工质量进行验收，确保施工质量符合要求。

六、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。

2. 施工人员必须穿戴防护用品，如安全帽、手套、防护眼镜等。

3. 施工过程中，确保施工工具、材料符合安全要求。

4. 施工过程中，严格遵守操作规程，防止事故发生。

川西产能建设工程天然气管道带压开孔施工工法编制：审核：审定：中原石油勘探局工程建设总公司成都项目部二〇一三年十二月三日天然气管道带压开孔施工工法一．前言带压开孔施工技术是在管线不停产（输）的情况下，带压开孔及封堵，动火无介质泄漏，无事故隐患。

此技术先进，设备操作简单，与传统的停产动火连头相比，其经济效益和社会效益显著。

二．适用范围1.介质种类：油、气、水、带压易燃、易爆、有毒气体或液体，目前我单位参建的2013年度川西产能建设工程目前带压开孔介质为天然气。

2.管内介质压力：≤6.4MPa。

3.介质温度：≤80℃。

4.作业环境：野外自然条件。

5.作业环境温度：-40℃—50℃。

6.管径：DN50—DN300。

三．工艺原理及特点1.工艺原理采用带压开孔技术对管段开孔处进行开孔，建立旁通，使管线不停输；开孔完毕后进行管道连头，最后进行流程恢复。

2.工艺特点2.1安全可靠：由于采用严密的带压开孔技术，动火作业不会直接接触可燃气体，焊接施工安全可靠。

2.2环保性能好：野外及站场施工时无介质泄漏，不会造成环境污染。

2.3经济及社会效益显著：特别是输气管道及重要介质输送管道，不会因停产而给建设单位造成大量的经济损失和社会影响。

四．施工准备1.技术准备1.1根据所要连头的管线，做焊接工艺评定，以确定带压焊接管件的焊接工艺参数。

1.2完成施工图的会审、施工技术文件的编制、技术交底。

2.施工机具及材料的准备根据所要连头的管线确定带压开孔机、管件的型号。

五．施工工艺1.主要程序在需要带压开孔处的管线上焊接法兰短节→在法兰上安装配套阀门→开启阀门→在阀门另一侧安装带压开孔机→带压开孔→关闭阀门→连头施工→恢复流程2.施工要点2.1不停产带压开孔连头施工工艺本工艺适用于在管线等运行油气设施上不停止输送或储存介质的条件下、进行支路或配管的连头施工作业，具体施工过程：2.1.1在原有管线准备进行开孔连头的部位，带压焊接法兰短节，在焊接法兰短节时既要保证不焊透，又要保证其焊缝强度。

天然气管道带压开孔接支线技术施工方案、应急预案 A 版山东东尉天然气有限公司天然气管线带压焊接支线项目施工方案应急预案编制单位：山东益通安装有限公司编制人：李思库编制时间：2016年5月23日一、工程概况1、工程情况简介山东东尉天然气有限公司因生产需要，需在Φ57*3。

5mm燃气管线带压开孔DN1处;在建过程中需采用不停输带压开孔加装阀门接支线技术。

2、技术参数该管道的介质：天然气；设计压力1。

6MPa；运行压力0.1Mpa；管材：20#钢;管径：Φ57＊3。

5mm，防腐方式；加装DN32阀门1处。

二、主要工作量及界面划分以上山东东尉天然气有限公司为甲方、山东益通安装有限公司三、编制依据与技术参数本《施工组织设计》在编制过程中参照了以下规范和标准:1）《石油工业动火作业安全规程》（SY/T 5858—2004）2）《天然气管道安全规程》（SY/T6186—2007）3）《危险化学品安全技术全书》（化学工业出版社)4）《输气管道工程设计规范》GB50251—20035）《石油天然气钢质管道无损检测》SY/T4109-20056）《埋地钢质管道外防腐层修复技术规范》SY/T5918—20047)《钢制管道封堵技术规程第1部分：塞式、筒式封堵》(SY/T6150.1—2011） 8）《油气长输管道工程施工及验收规范》（GB 50369-2006）；9)《现场设备、工业管道焊接工程施工及验收规范》GB50236-9810）《工业金属管道设计规范》GB50316-2000四、工程施工方法1、焊接注意事项1）选择好封堵点后进行管件的焊接，管件焊接要严格遵守《钢制管道封堵技术规程第一部分:塞式、筒式封堵》ST/T6150.1-2011中规定的焊接顺序进行焊接。

2）管件焊接前保持与母管的缝隙要控制在0—1mm间，若缝隙过大，则校正后再进行焊接,不能直接焊接。

3）管件的焊接严禁使用气焊。

4）管件焊接时电焊机二次线应放置在管件的上面并接触牢固。

一、编制说明为保证工程质量，确保管道投用一次成功，必须按照设计文件、施工规范及措施中的要求执行。

此方案仅适用于的施工。

二、工程概况三、编制依据3.1 现场实际考察3.2 甲方提供的设计图纸3.3 国家现行的管道封堵动火碰头相关的规定。

具体规范如下：《压力管道安全管理与监察规定》（劳动部发［1996］140号）《原油和天然气工程设计防火规范》（GB50183-93）《钢制管道封堵技术规程第1部分：塞式、筒式封堵》(SY/T6150.1-2003) 《长宁Φ426天然气管道B段改线工程开孔封堵模拟试验报告》四、工程实物量对开式三通DN400×400 4个对开式三通DN400×350 2个对开式三通DN400×300 2个对开式三通DN400×200 4个夹板阀DN400 4台夹板阀DN350 2台夹板阀DN300 2台夹板阀DN200 4台旁路线DN350 30米旁路线DN300 30米弯头DN350 4个弯头DN300 4个堵头DN400 4个开孔DN400 4个开孔DN350 2个开孔DN300 2个开孔DN200 4个法兰盲板DN400 4个法兰盲板DN350 2个法兰盲板DN300 2个法兰盲板DN200 4个弯头DN400 2个法兰DN400 2片五、施工方案5.1施工必备条件为确保本次施工安全可靠，从施工技术手段和管道运行压力方面需要满足如下条件方能进行。

5.1.1 施工技术手段必需安全可靠。

本次施工的关键技术就是Φ426天然气管线的带压开孔、封堵和解封堵。

为确保安全可靠，需要进行模拟试验。

5.1.2 管道运行压力及介质流速必需满足带压施焊条件。

根据SY/T6150.1-2003《钢制管道封堵技术规程 第1部分：塞式、筒式封堵》要求，管道带压施焊时的介质流速不得大于10m/s ，管道运行压力要求低于管道允许的带压施焊最高压力。

管道允许的带压施焊最高压力计算如下：()F Dc t p s -=σ2 式中：p ――管道允许带压施焊最高压力，单位为MPa ；s σ――管材的最小屈服极限，单位为MPa ；t ――焊接处管道实际壁厚，单位为mm ；c ――修正系数，单位为mm （通常取2.4mm ）；D ――管道外径，单位为mm;F --安全系数（天然气取0.5）。

管道安装工安全操作规程一、总则1.本规程根据国家相关法律法规和安全生产管理的要求制定，旨在保障所有管道安装工的人身安全以及施工质量。

2.所有从事管道安装工作的人员，必须严格遵守本规程的规定。

3.监督部门要加强对管道安装工作的检查和监督，确保施工过程中的安全。

二、操作前的准备工作1.管道安装工必须进行必要的安全培训和指导，了解相关安全知识和操作规程。

2.在施工前，需对工作区域进行勘察，了解并排除施工过程中可能存在的安全隐患。

3.施工前，应对所需使用的工具、设备、材料等进行检查，确保其符合安全和质量要求。

三、安全操作要求1.所有管道安装工在施工过程中，必须佩戴合格的个人防护装备，包括安全帽、防护鞋、防护眼镜等。

2.在搬运和操作重物过程中，必须使用合适的搬运设备，禁止人工抬举或使用不当的工具进行搬运。

3.为防止作业人员的误伤，禁止与其他工作区域同时进行管道安装作业。

4.涉及高空工作的情况下，必须设立安全防护措施，例如安装安全网、扶梯等设备，防止坠落事故的发生。

5.在进行焊接工作时，必须采取防火措施，确保周围区域的安全。

6.在排液过程中，应采取防止随意扬尘的措施，以减少空气污染和危害。

四、紧急情况处理1.在发生紧急情况时，首先要保护自己的安全，迅速采取自救措施，并向周围的工友求救。

2.具备急救知识的人员应立即前往事故现场进行救助，并报告有关部门。

3.在事故发生后，应立即停止施工，并保护现场，等待有关部门的处理和调查。

五、违反规程的处罚1.对于违反本规程的行为，按照国家相关法律法规进行处罚，包括但不限于罚款、停工整顿、吊销执照等。

2.对于造成严重后果的违规行为，将追究相关责任人的刑事责任。

六、附则1.本规程的解释权归所属公司所有。

2.本规程自颁布之日起实施，具体实施细则由所属公司制定并发布。

总结：管道安装工的安全操作是保障工人的人身安全和施工质量的重要环节。

通过建立健全的安全操作规程和制度，提高工人的安全意识和操作水平，能够有效预防和避免工作中的安全事故的发生，确保施工工作的顺利进行。

项目管线带压开孔施工方案目录一、工程概况 (3)二、编制依据 (3)三、管线参数 (3)四、焊接依据 (3)五、工作步骤 (4)六、施工工艺.................................................................................................. 错误!未定义书签。

七、施工总进度计划 (8)八、施工要求及施工组织 (8)九、施工安全措施 (11)十、甲乙双方责任............................................................................................ 错误!未定义书签。

十一、事故预想及处理.. (14)十二、HSE设施与用品 (14)附件：人员资质一、工程概况根据**要求，需要对其所辖**项目管线进行带压开孔施工改造，改造内容为：在Ø559**管线上，垂直带压开孔*处，规格为**。

因两处管线带压开孔施工工艺相同，故以此一处开孔方案为标准制定施工方案。

二、编制依据本《施工方案》在编制过程中参照了以下规范和标准：《钢制管道封堵技术规程第1部分：塞式、筒式封堵》（SY/T 6150.1-2017）。

《现场设备、工业管线焊接工程施工及验收规程》（GB50236—2011）。

《石油天然气钢质管道无损检测》（SY/T4109-2005）。

《钢质管道焊接及验收》（SY/T4103-2006）。

《工业金属管道设计规范》(GB50316-2000)。

《天然气管道运行规范》(SY/T5922-2003)。

三、管线参数1：管线规格：** 运行压力：**输送介质：** 介质温度：*管线壁厚： * mm 开孔数量： *管线材质： ** 开孔方向： *空间位置： ** 介质流向：**吊装方式：汽吊开孔阀门：**四、焊接依据依据GB/T20855-2011第8条，管道允许带压焊接压力计算如下：p =()F Dct s-σ2式中:p— 管道允许带压施焊的压力，单位为兆帕(MPa);σs— 管材的最小屈服极限，单位为兆帕(MPa) σs=245MPat —焊接处管道实际壁厚，单位为毫米(m ) t=6.3mm;c— 因焊接引起的壁厚修正量，单位为毫米(mm) (Φ3.2焊条取2.0mm);D— 管道外径，单位为毫米(mm) D=559mm;F— 安全系数取0.4根据计算P=1.50MPa结论:完全符合带压焊接要求。

天然气管道带压开孔安全施工组织措施编制:审核:批准:XXXX年XX月XX日目录1、适用范围 (3)2、编制依据 (3)3、主要施工内容 (3)4、施工条件 (3)5、施工步骤 (3)6、人员组织，施工设备、材料单 (7)7、技术措施 (8)8、环保/安全措施 (9)9、质量保证措施 (14)10、HSE保障措施 (14)1适用范围本施工方案适用XXX天然气管道次高压主管道带压开孔工程，覆盖了该工程项目中带压开孔施工工艺的全部过程：带压焊接管件、带压开孔、应急措施以及安全环保措施等。

2编制依据2.1现场调研报告及业主交底2.2SY5858—93《石油企业工业动火安全规程》2.3SY/T6150.1—2011《钢制管道封堵技术规程》2.4GBJ236—82《管道焊接及验收规范》2.5GB/T24001—1996《环境管理体系规范及使用指南》2.6GB/T28001—2001《职业健康安全管理体系规范》3主要施工内容在①XXXXXX次高压天然气主管道上焊接封堵管件、带压开封堵孔，在封堵管件底端椭圆封头中心开孔、焊接连通分支管道。

主管道设计压力2.5MPa,运行压力小于2.0MPa。

4施工条件4.1掌握管道内天然气压力、流向以及现场检测管道实际的壁厚、压力等各项数据4.2与业主共同确认开孔位置及方向4.3管道开孔处周围的空间能否满足安装设备的条件4.4保障施工现场无油污、脚手架安装到位并达到安全标准、上下通道保障畅通4.5按施工工艺要求，清除开孔点管道上的防腐层4.6按焊接工艺要求在指定部位清理管道表面，露出金属白5施工步骤5.1施工准备5.1.1施工前，施工技术人员应根据业主交底及标准规范结合施工现场的实际情况编制详细地切合实际的施工方案，并经逐级审批完毕后，方可施工。

5.1.2参加施工人员应认真熟悉施工方案要求，深刻领会设计意图，了解管道带压开孔施工的方法、工艺、技术要求和质量标准，并会同业主对本次施工位置进行确认并标识。

水管线带压开孔封堵施工方案1、编制说明根据中国石化天然气锦州石化分公司要求，需对其施工区域漏水管线进行带压开孔封堵，主要改造内容为：在原管线实施带压封堵作业后,进行截管焊盲头作业。

根据前期资料，我公司决定采用悬挂式停输开孔封堵进行作业。

为保证工程质量和工程的顺利实施特编制以下施工方案，便于规范、安全的施工。

2、编制依据本《施工方案》在编制过程中参照了以下规范和标准：《工业金属管道工程施工及验收规范》（GB/T50235—2010）；《现场设备、工业管线焊接工程施工及验收规程》（GB50236 —2011）《钢质管道带压封堵技术规范》（GB/T28055—2011）《石油天然气钢质管道无损检测》（SY/T4109-2005）《钢质管道焊接及验收》（SY/T4103—1995）3、管线参数管线规格：200×7.2工作压力：1。

3MPa输送介质: 水运行温度：常温管线材质：碳钢管线概况：埋地4、工程主要内容施工前期准备→选择封堵点→剥防腐层→测量管线壁厚→封堵三通的焊接→平衡短节的焊接→焊缝检查→安装夹板阀、平衡阀门→安装开孔设备→严密性验证→开平衡孔、封堵孔→拆除开孔设备→安装封堵设备→严密性试压→封堵→封堵验证→管线改造→拆除封堵设备→下塞柄，塞堵→盖盲板，盲盖→现场清理→竣工验收5、封堵工艺介绍封堵方式包括悬挂式、折叠式等多种形式；对运行中的管线改造，有停输和不停输两种方式；不停输管线改造通常采用管线不停输封堵技术与设备，先将改造段两端分别用旁通管接通,导通旁通线输送介质，然后封堵主管线段，被封堵的主管线段可进行任意改造施工作业，待改造后,解除封堵，恢复正常输送，最后将封堵设备及旁通撤除;停输管线改造是将管线停输，利用封堵方法将改造段与主管线堵断,清空改造段输送介质，切断旧管段，更换需改造管段，将介质导入新管段,解除封堵，恢复管道正常输送。

本次施工采用悬挂式停输封堵工艺施工.6、封堵改造施工步骤6。

不停输带压开孔封堵一、不停输带压开孔管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。

当在役管线堵塞、损坏或需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。

适用范围适用介质：除氧气以外的任何工矿介质（含易燃、易爆、有毒等介质）适用材料：碳钢、铸铁、球墨铸铁、混凝土、内涂层钢、聚乙烯和石棉水泥板等等特殊工艺：合金材质、不锈钢材质开孔封堵工艺适用管径、介质压力和温度：开旁通孔Φ20～Φ1500≤6.4MPa -30℃～330℃开封堵孔Φ20～Φ1000≤4.0MPa -30℃～280℃技术特点安全性：由于切削过程是在完全封闭的空腔内进行的，所以刀具与空气完全隔绝，没有着火、爆炸的可能。

环保性：由于封闭开孔,因此有毒有害介质不会排放到大气中。

高效率：一般管径开孔只需要10～50分钟，大口径也仅需6～8小时，施工工期短。

高效益：不停产直接操作，可为厂家节约可观的停产维修费用，特别对燃气管道、化工管道、石油管道带来的效益更是不可估量。

开孔机1基本原理和结构不停输带压开孔是利用短管(或剖分三通)、法兰、阀门连接在需要开孔的设备方位上，用由密封装置、切削刀具和进给装置等组装成开孔工具。

可在设备上进行手动或电动的带压开孔工作，以满足工艺的需要和实施设备的在线维修工作。

在制作钻孔工具之前，首先要了解需进行开孔的容器或管道的工艺介质的类别、操作压力和温度等情况，以及该开孔处的材质，直径、厚度和根据工艺要求所需开孔的直径大小，选择合适的公称系列的短管(或剖分三通)、法兰和阀门．决定采用手动或电动开孔方式以及切削刀具的结构型式等。

钻孔工具是带压开孔能否成功的关键。

一个典型的钻孔工具的结构如图1所示，其中主要部件的情况说明如下：图1 带压开孔工具结构图1.1 短管或剖分三通根据所需开孔的公称直径和工艺介质的操作温度、压力等情况，选定相应材质的短管或剖分三通（以短管为例）。

带压开孔带压封堵施工方案流程（以榆济管道为例）编制：审核：审定：目录一、工程概况： (1)二、适用范围： (1)三、编制依据、执行标准： (1)四、工程内容及工程量： (1)五、施工组织机构： (1)六、施工必备条件： (3)七、施工前的准备: (4)八、施工步骤： (5)九、设备、附件、材料： (6)十、施工技术要求： (9)十一、施工质量控制: (10)十二、施工安全措施： (11)十三、事故处理预案： (13)十四、管线开孔封堵工程三通焊接质量评定方法： (16)十五、施工工艺过程图： (17)1 . 作业坑开挖施工框图: (17)2．三通焊接施工工艺框： (18)3．开孔封堵施工工艺框图： (19)附一封堵施工总体流程图 (20)附二质量保证体系图 (21)附三安全保证体系图 (22)附四工期保证体系图框 (23)附五焊接作业指导书 (24)附六、本次管道带压封堵新老管道切换施工工艺流程: (26)一、工程概况：楡济天然气Φ711、Φ610管线带压封堵、带压开孔。

二、适用范围:本实施方案仅适用于楡济天然气Φ711、Φ610管线带压封堵、带压开孔。

工程的施工作业进行规范和指导。

三、编制依据、执行标准：1、GB50235—97《工业金属管道工程施工及验收规范》。

2、GB50236—98《现场设备、工业管道焊接工程施工及验收规程》。

3、SY/T6150。

1—2003《钢制管道封堵技术规程第1部分：塞式、筒式封堵》。

4、SY/T4103-1995《钢制管道焊接及验收》.5、SY/T0447—1996《埋地钢制管道环氧煤沥青防腐层技术标准》。

四、工程内容及工程量：1、、￠711、￠610封堵；2、开孔封堵所用设备、附件准备；4、开￠711封堵孔2处进行封堵、开￠610封堵孔2处进行封堵，解封;5、开DN50平衡孔4处；五、施工组织机构：根据需要，成立施工作业领导组,下辖施工作业组、安全消防组、抢险保驾组、后勤保障组。

天然气管道改线带压开孔封堵工程施工技术方案编制：孙建审核：刘智北京金石湾管道技术有限责公司2011年11 月15日目录一、工程概况二、编制依据及执行标准三、现场管道封堵施工技术方案介绍四、管道封堵示意图五、现场施工方案六、施工应急预案七、应急预案启动模式八、主要工程量九、施工部署十、质量保证体系措施十一、施工安全、环境保证措施十二、文明施工目标十三、需要贵方配合协调的工作一、工程概况：1、工程概况：新改建要对管线进行部分改迁于位移。

由于天燃气管道改造处于不能动火状态，所以采用带压开孔封堵施工工艺对管线进行施工，要求在位移部分上部分开孔接旁通管，下半部分做封堵并加盖盲板，封堵完成后断管、连接新管线、解封工作。

2、工程名称：天然气管道改线带压开孔封堵工程3、工程内容：天然气管道带压开孔封堵。

二、编制依据及执行标准：施工技术方案编制依据及执行标准：（1）施工现场管线平面图及现场勘测记录（2）《钢制管道封堵技术规程第一部分:塞式、筒式封堵》SY/T6150.1-2003 （3）有关国家、行业标准和规范，相关技术文件等三、现场管道封堵施工技术方案介绍1、现场施工工艺流程施工准备——设备入场——确定开孔封堵点--—开挖操作坑——焊接管件——安装夹板阀与开孔钻机----整体试压——开孔作业——关闭夹板阀拆除钻机——安装封堵装置----压力平衡、检测—进行封堵---封堵完毕---不动火切割----新管线连头---新管线置换，解封----进行塞堵——清理现场——施工完毕2、管道带压开孔工艺介绍管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。

当在役管线需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。

3、管道封堵介绍现场所要施工的管道采用皮碗式封堵方式，封堵孔只需要再管道上开等径孔，不需要截断，施工比较省时，具有封堵严密，承压高的特点。

带压开孔带压封堵施工方案流程（以榆济管道为例）编制：审核：审定：目录一、工程概况： (1)二、适用范围： (1)三、编制依据、执行标准： (1)四、工程内容及工程量： (1)五、施工组织机构： (1)六、施工必备条件： (3)七、施工前的准备： (4)八、施工步骤： (5)九、设备、附件、材料： (6)十、施工技术要求： (9)十一、施工质量控制： (10)十二、施工安全措施： (11)十三、事故处理预案： (13)十四、管线开孔封堵工程三通焊接质量评定方法： (16)十五、施工工艺过程图： (17)1作业坑开挖施工框图： (17)2．三通焊接施工工艺框： (18)3．开孔封堵施工工艺框图： (19)附一封堵施工总体流程图 (20)附二质量保证体系图 (21)附三安全保证体系图 (22)附四工期保证体系图框 (23)附五焊接作业指导书 (24)附六、本次管道带压封堵新老管道切换施工工艺流程： (26)一、工程概况：楡济天然气Φ711、Φ610管线带压封堵、带压开孔。

二、适用范围：本实施方案仅适用于楡济天然气Φ711、Φ610管线带压封堵、带压开孔。

工程的施工作业进行规范和指导。

三、编制依据、执行标准：1、GB50235—97《工业金属管道工程施工及验收规范》。

2、GB50236—98《现场设备、工业管道焊接工程施工及验收规程》。

3、SY/T6150.1-2003《钢制管道封堵技术规程第1部分：塞式、筒式封堵》。

4、SY/T4103-1995《钢制管道焊接及验收》。

5、SY/T0447-1996《埋地钢制管道环氧煤沥青防腐层技术标准》。

四、工程内容及工程量：1、、￠711、￠610封堵；2、开孔封堵所用设备、附件准备；4、开￠711封堵孔2处进行封堵、开￠610封堵孔2处进行封堵，解封；5、开DN50平衡孔4处；五、施工组织机构：根据需要，成立施工作业领导组，下辖施工作业组、安全消防组、抢险保驾组、后勤保障组。

天然气管道带压开孔的施工组织方案一、施工前准备工作1.管道检查：对天然气管道进行全面检查，确保其运行状态良好，没有严重的漏气和腐蚀等问题。

2.材料准备：准备好与管道材料相匹配的开孔工具和配件，确保施工过程中能够正确连接和封堵管道。

3.空气质量监测：对施工区域的空气质量进行监测，确保没有可燃气体或有毒气体泄漏，以保证操作人员的安全。

4.施工方案：根据实际情况编制施工方案，明确施工的时间、地点和步骤，制定应对突发状况的预案。

二、施工工序和安全措施1.解压处理：在进行施工前，需要对管道进行解压，确保气体压力降至安全水平以下。

2.挖掘施工区域：根据施工方案，在管道所在位置附近进行挖掘，露出需要开孔的管道段，并确保挖掘区域的稳定和安全。

3.清洗管道：使用专业的工具和设备对管道进行清洗，将杂质和积存的气体清除，以保证后续施工操作的安全和顺利进行。

4.施工准备：对开孔工具和配件进行检查和调试，确保其操作正常，焊缝完好，并做好相关的开孔准备工作。

5.带压开孔施工：根据施工方案，使用开孔工具对管道进行带压开孔操作，确保开孔过程中的安全和准确性。

6.管道改造和连接：在开孔完成后，根据需要进行管道的改造和连接，使用合适的配件和焊接工艺进行连接，确保连接的牢固和密封。

7.检测和试压：对改造和连接完成的管道进行检测和试压，确保其安全性和完整性，消除漏气和其他潜在隐患。

8.恢复施工区域：对施工区域进行清理和恢复，将剩余的材料和冗余物品进行处理，确保施工现场的整洁和垃圾的合理处理。

三、安全措施与应急预案1.管道附近设置明显的警示标识和隔离栏杆，确保周围人员能够清楚了解施工现场的危险性，并避免未经授权的人员进入施工区域。

2.施工现场必须配备相应的消防器材和急救设备，确保一旦发生意外事故能够及时进行救援和处理。

3.操作人员必须佩戴符合要求的个人防护装备，确保工作时的安全性，特别是眼部、呼吸道和手部的防护。

4.施工区域需实行严格的限制进入制度，并设置专人负责监控施工现场的安全情况，及时发现并处理各类安全隐患。

【关键字】工程天然气管道改线带压开孔封堵工程施工技术方案编制：孙建审核：刘智北京金石湾管道技术有限责公司15日目录一、工程概况二、编制依据及执行标准三、现场管道封堵施工技术方案介绍四、管道封堵示意图五、现场施工方案六、施工应急预案七、应急预案启动模式八、主要工程量九、施工部署十、质量保证体系措施十一、施工安全、环境保证措施十二、文明施工目标十三、需要贵方配合协调的工作一、工程概况：1、工程概况：新改建要对管线进行部分改迁于位移。

由于天燃气管道改造处于不能动火状态，所以采用带压开孔封堵施工工艺对管线进行施工，要求在位移部分上部分开孔接旁通管，下半部分做封堵并加盖盲板，封堵完成后断管、连接新管线、解封工作。

2、工程名称：天然气管道改线带压开孔封堵工程3、工程内容：天然气管道带压开孔封堵。

二、编制依据及执行标准：施工技术方案编制依据及执行标准：（1）施工现场管线平面图及现场勘测记录（2）《钢制管道封堵技术规程第一部分:塞式、筒式封堵》SY/T6150.1-2003（3）有关国家、行业标准和规范，相关技术文件等三、现场管道封堵施工技术方案介绍1、现场施工工艺流程施工准备——设备入场——确定开孔封堵点--—开挖操作坑——焊接管件——安装夹板阀与开孔钻机----整体试压——开孔作业——关闭夹板阀拆除钻机——安装封堵装置----压力平衡、检测—进行封堵---封堵完毕---不动火切割----新管线连头---新管线置换，解封----进行塞堵——清理现场——施工完毕2、管道带压开孔工艺介绍管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。

当在役管线需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。

3、管道封堵介绍现场所要施工的管道采用皮碗式封堵方式，封堵孔只需要再管道上开等径孔，不需要截断，施工比较省时，具有封堵严密，承压高的特点。

XXXXXX燃气公司管线改造带压封堵施工方案建设单位：XXXXXX有限公司施工单位：XXXXXXXXX有限责任公司编制人：XXXX审核人：编制时间：2015年5月目录一、编制依据 (5)二、工程概况 (5)三、工期 (5)四、管理机构 (5)五、施工准备 (5)六、施工技术措施 (6)七、质量控制保证措施 (8)八、安全环保措施 (9)九、工程应急预案 (9)十、平面示意图 (12)一、编制依据：1、根据光正燃气现场交底进行编制。

2、《工业金属管道工程施工质量验收规范》GB50184-20113、《工业金属管道工程施工规范》GB50235—2010二、工程概况2.1本工程名称：XXX燃气管线改造工程2.2施工地点：XXX2.3主要工程内容：用带压封堵作业将一处被河水冲出管线向地下移位3．5米深，并建两座阀池。

用带压封堵作业将两处穿越高速公路的旧管线换成新预埋管线，并建四座阀池。

2.4. 管道工作介质：天然气。

2.5. 配套土方开挖及回填；三、工期3.1 .施工工期为30天。

四、管理机构4.1项目组织五、.施工准备5.1.投入施工技术力量5.2.材料准备本工程所用的各种材料必须要有合格证或效验报告如需采购，由甲方自行采购执行。

5.3.设备工具准备准备工作计划5.4 施工队伍及机具设备调遣由燃气公司项目部统一协调调动，根据工程量的大小、工期要求时间长短，按照现行的劳动定额标准，计算出所需人员、机械设备，保证施工。

六、施工技术措施6.1 施工部署及工序；带压开孔及封堵部分6.1.1施工前通知建设方人员，由建设方相关负责人员安排施工事宜。

6.1.2 施工前确定好管线开孔及封堵位置。

6.1.3 施工时由建设方负责人对相关管线进行降低管线运行压力至2．5Mpa。

6.1.4 在指定位置对管线进行放散带压开孔，并进行封堵作业。

6.1.5 管线改造完成后对封堵设施进行完工处理。

6.1.6 施工完毕后将现场施工垃圾进行清理。

燃气高压管道带压开孔及带压封堵施工方案
在燃气管道工程中，经常会碰到需要在高压管道上进行开孔或封堵的情况，这
样的施工需要严谨的方案设计和操作流程，以确保施工安全和效率。

下面将介绍燃气高压管道带压开孔及带压封堵的施工方案。

带压开孔施工方案
带压开孔是燃气管道施工中常见的操作，需要仔细规划和执行。

施工方案按照
以下步骤进行：
1.确认施工区域：确定需要开孔的具体位置，注意周围环境和管道结构。

2.准备工具和设备：准备开孔所需的工具和设备，包括开孔机、安全防
护装备等。

3.封闭管道：在开孔位置上下游设置封堵器具，确保工作区域安全封闭。

4.开孔操作：使用开孔机进行带压开孔作业，控制开孔速度和深度。

5.检查开孔质量：开孔后要进行严格的质量检查，确保开孔平整、无裂
纹。

带压封堵施工方案
带压封堵是在管道处于工作状态下进行的封堵工作，需要谨慎处理以防止事故
发生。

以下是封堵施工的步骤：
1.确认封堵位置：根据实际情况确定需要封堵的管道位置。

2.准备封堵工具和材料：选择适当的封堵工具和材料，比如封堵胶带、
封堵胶水等。

3.封堵准备：清理封堵位置，确保表面干净整洁。

4.封堵操作：将封堵材料夹入管道中，确保封堵牢固。

5.压力测试：封堵完成后进行压力测试，确认封堵效果。

在进行带压开孔和带压封堵施工时，施工人员要严格遵守操作规程，确保自身
安全并保证管道的正常运行。

同时，在施工过程中要注意防止引起管道泄漏和气体泄露，避免事故发生。

水管线带压开孔施工方案2．适用范围 (5)3.编制依据 (5)4.管线参数 (5)5工程主要内容及工作量 (6)6工作进度表 (6)7现场施工组织机构 (6)7.1项目部组织机构及智能图 (7)7.2组织机构及职责 (7)7.2.1项目部 (7)7.2.2现场指挥组 (7)7.2.3施工组 (8)7.2.4安全员 (8)7.2.5后勤保障员 (9)7.2.6应急抢险组 (9)7.3项目部人员配置 (9)8.施工前的准备 (10)9．带压开孔改造工艺步骤 (10)9.1作业前准备 (10)9.2焊接开孔三通 (10)9.3开孔前准备 (10)9.4开孔作业 (11)9.5拆除开孔设备 (11)9.6收尾作业 (11)11．工艺质量保障措施及质量目标 (13)11.1质量防范措施 (13)1.1.11施工准备 (13)1.1.22施工作业 (14)11.2质量保证措施 (14)11.2.1开孔作业点的选取（甲方） (14)11.2.2焊接作业 (14)11.2.3开孔施工 (15)11.3质量目标 (15)12．双方职责 ............................................ 错误!未定义书签。

1.11甲方职责 (15)1.22 施工方职责 (16)1.33其他 (16)13.健康、安全、环保（HSE）、管理 (16)13.1作业地区的社会环境.................................. 错误!未定义书签。

13.2作业地区的气象 (16)13.3外部依托 (16)13.5危险因素的的识别与控制 (17)14.施工现场安全措施 (18)14.1安全组织机构 (18)14.2安全职责 (18)14.3现场安全措施 (18)14.4开孔作业安全措施 (18)14.5电气焊作业安全措施 (19)14.6防火安全措施 (19)14.7其它安全措施 (20)15施工现场TNPM 管理 (20)15.1施工现场场容管理标准 (20)15.2施工前准备工作“八落实” (21)15.3管件管理 (21)16．应急预案 (21)16.1应急工作原则 (21)16.2应急组织 (22)16.3应急联络 (22)16.4应急事件类型 (23)16.5应急处置 (23)16.6施工流程事件预想及处置措施 (23)16.7应急要求 (24)16.8应急演习计划 (25)16.9应急设施 (25)1.工程概况工程要求，需在①270管线上开DN200孔1处。

第1篇一、工程概述廊坊燃气打孔工程是一项涉及燃气管道安装的重要施工项目。

随着我国城市化进程的加快，燃气管道作为城市基础设施的重要组成部分，其安全、稳定、高效的运行对居民生活和社会经济发展具有重要意义。

本工程旨在为廊坊市某区域新建燃气管道提供专业的打孔服务，确保燃气管道安全、顺利地接入用户家中。

二、工程目标1. 确保燃气管道打孔工程安全、高效、优质完成；2. 严格按照国家相关标准和规范进行施工；3. 确保燃气管道质量符合国家标准，满足用户需求；4. 为用户提供优质的售后服务。

三、施工准备1. 施工现场：对施工现场进行平整、清理，确保施工环境整洁、安全；2. 施工人员：组织专业施工队伍，进行技术培训和安全教育；3. 施工材料：准备好打孔设备、工具、燃气管道、阀门等施工材料；4. 施工方案：制定详细的施工方案，明确施工步骤、工艺和质量要求。

四、施工工艺1. 打孔定位：根据设计图纸，确定燃气管道的走向和打孔位置，使用激光测距仪进行精确测量；2. 开挖作业：在确定好的打孔位置，开挖一定深度，确保燃气管道能够顺利接入；3. 管道铺设：将燃气管道从开挖口引入，注意管道连接处的密封性；4. 管道固定：在管道接口处安装阀门，确保管道固定牢固；5. 封堵回填：将开挖口进行回填，恢复原状，确保施工质量。

五、质量控制1. 施工过程中，严格执行国家相关标准和规范；2. 施工材料必须符合国家标准，确保燃气管道质量；3. 施工过程中，加强质量检测，确保燃气管道安全、可靠；4. 施工完成后，对燃气管道进行试压、试漏，确保管道无泄漏。

六、安全管理1. 施工现场设置安全警示标志，确保施工安全；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 定期对施工人员进行安全教育和培训；4. 加强施工现场的安全巡查，及时发现并处理安全隐患。

七、售后服务1. 提供专业的燃气管道安装、维修和保养服务；2. 设立售后服务热线，及时解决用户在使用过程中遇到的问题；3. 定期对燃气管道进行巡检，确保管道安全、稳定运行。

管道带压开孔方案专项一般管道带压开孔施工技术方案2017年8月目录5.2.1施工调度组织施工人员到现场勘察施工现场环境，对影响施工的情况做好预防措施，条件复杂时请相关技术、安全、质量专职人员商议预防措施。

5.2.2 做好临时防护措施，施工机具设备完好，严格控制施工质量。

5.2.3确保各节点工序按计划进度施工，现场施工落实好安全防护措施。

6施工准备6.1施工技术准备6.1.1组织参与施工技术人员、施工人员熟悉现场环境，准备施工、验收的规范，并在现场勘察后制定施工方案。

6.1.2施工方案批准后，对参与施工的技术人员、施工人员进行技术交底。

6.2施工现场准备6.2.1组织施工人员熟悉现场，落实机具位置。

6.2.2施工所用的电焊机、电焊把线和气焊工具，应自检自查合格，贴具橡胶厂和≈≈≈≈。

6.2.3现场使用主材由建设单位提供，并出具材料质量证明文件。

6.2.4所有垫片、阀门在安装前都要核实材料规格，如需要代用，必须征得建设单位的同意。

使用阀门必须保证开关自如，阀门内部无杂物。

6.2.5联系好建设单位，开好各种作业票证，施工手续齐全。

6.3设备机具使用计划7.1施工工序材料准备→落实安全措施、开具施工所需票证→开孔位置管线测厚→管线短节预制，补强圈预制→现场短节安装，补强圈→焊缝检测→阀门安装→安装液压机械带压开孔机、开孔作业→拆卸阀门→场地清理→工程验收7.2施工前期准备7.2.1与甲方沟通现场施工用料。

带颈对焊法兰DN300 两片，无缝钢管规格DN300，管线切割长度宜控制在140mm 2个，相应垫片螺栓2套。

闸阀DN300 两台。

7.2.2制作开孔短节。

管工先下料管线要求长度，管线一面侧气焊工采用氧乙炔火焰切制坡口，坡口角度30±5°与法兰进行组对焊接，焊接应使用氩弧焊。

另一面切割马鞍形接口。

7.2.3厚度为δ=8的钢板，用气焊切割备齐内环319mm外环500mm的补强圈2个，焊接完成使用手动砂轮机将氧化铁打磨干净。
