近场光学

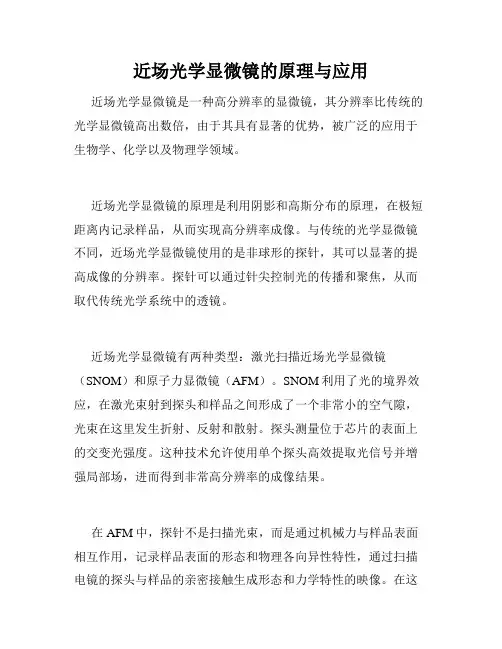

近场光学显微镜的原理与应用近场光学显微镜是一种高分辨率的显微镜，其分辨率比传统的光学显微镜高出数倍，由于其具有显著的优势，被广泛的应用于生物学、化学以及物理学领域。

近场光学显微镜的原理是利用阴影和高斯分布的原理，在极短距离内记录样品，从而实现高分辨率成像。

与传统的光学显微镜不同，近场光学显微镜使用的是非球形的探针，其可以显著的提高成像的分辨率。

探针可以通过针尖控制光的传播和聚焦，从而取代传统光学系统中的透镜。

近场光学显微镜有两种类型：激光扫描近场光学显微镜（SNOM）和原子力显微镜（AFM）。

SNOM利用了光的境界效应，在激光束射到探头和样品之间形成了一个非常小的空气隙，光束在这里发生折射、反射和散射。

探头测量位于芯片的表面上的交变光强度。

这种技术允许使用单个探头高效提取光信号并增强局部场，进而得到非常高分辨率的成像结果。

在AFM中，探针不是扫描光束，而是通过机械力与样品表面相互作用，记录样品表面的形态和物理各向异性特性，通过扫描电镜的探头与样品的亲密接触生成形态和力学特性的映像。

在这种情况下，由于电磁力的交互，探头会受到样品表面的微小变形和反弹，探针的垂直与样品表面的距离可以被计算。

近场光学显微镜的应用非常广泛，例如在纳米电子学领域中，通过这种技术可以对晶体结构进行分析，从而更好地理解其物理和电学特性。

在化学领域中，近场光学显微镜可以增加化学计量成像的分辨率，并通过分析分子跳变和化学反应来研究它们的反应和组成。

在生物医学领域中，这种方法可以精确地研究肿瘤细胞、细胞器、脂质体和分子间相互作用的等。

此外，近场光学显微镜还可以用于制备仿生材料、制备高分辨率传感器等。

近场光学显微镜的出现大大扩展了显微镜的应用范围，为各个领域的研究提供了极有价值的工具和方法。

地球上的很多领域都可以应用这种技术，相信这种技术将有不同层面的突破。

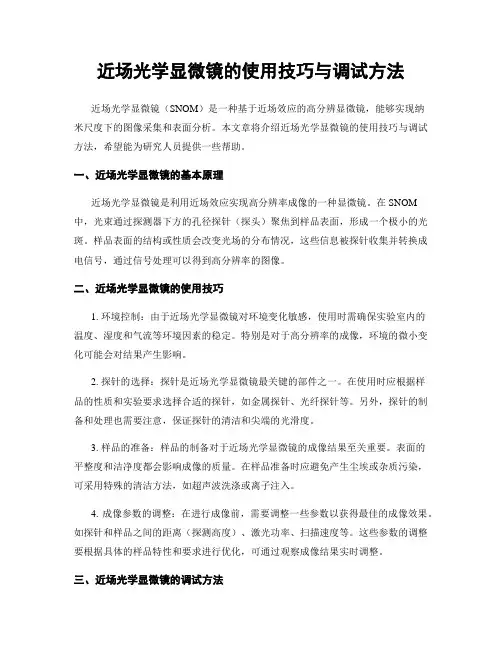

近场光学显微镜的使用技巧与调试方法近场光学显微镜（SNOM）是一种基于近场效应的高分辨显微镜，能够实现纳米尺度下的图像采集和表面分析。

本文章将介绍近场光学显微镜的使用技巧与调试方法，希望能为研究人员提供一些帮助。

一、近场光学显微镜的基本原理近场光学显微镜是利用近场效应实现高分辨率成像的一种显微镜。

在SNOM 中，光束通过探测器下方的孔径探针（探头）聚焦到样品表面，形成一个极小的光斑。

样品表面的结构或性质会改变光场的分布情况，这些信息被探针收集并转换成电信号，通过信号处理可以得到高分辨率的图像。

二、近场光学显微镜的使用技巧1. 环境控制：由于近场光学显微镜对环境变化敏感，使用时需确保实验室内的温度、湿度和气流等环境因素的稳定。

特别是对于高分辨率的成像，环境的微小变化可能会对结果产生影响。

2. 探针的选择：探针是近场光学显微镜最关键的部件之一。

在使用时应根据样品的性质和实验要求选择合适的探针，如金属探针、光纤探针等。

另外，探针的制备和处理也需要注意，保证探针的清洁和尖端的光滑度。

3. 样品的准备：样品的制备对于近场光学显微镜的成像结果至关重要。

表面的平整度和洁净度都会影响成像的质量。

在样品准备时应避免产生尘埃或杂质污染，可采用特殊的清洁方法，如超声波洗涤或离子注入。

4. 成像参数的调整：在进行成像前，需要调整一些参数以获得最佳的成像效果。

如探针和样品之间的距离（探测高度）、激光功率、扫描速度等。

这些参数的调整要根据具体的样品特性和要求进行优化，可通过观察成像结果实时调整。

三、近场光学显微镜的调试方法1. 光纤对准：光纤的对准是近场光学显微镜调试的关键步骤之一。

要确保光纤的耦合效率和光束聚焦质量，可通过光功率的最大输出以及成像结果的清晰度来评估调试效果。

2. 探针调试：探针的调试对于获得高质量的近场光学成像至关重要。

可通过调整探针的位置、旋转角度和倾斜角度等来优化探针与样品的接触状态，以获得最佳成像效果。

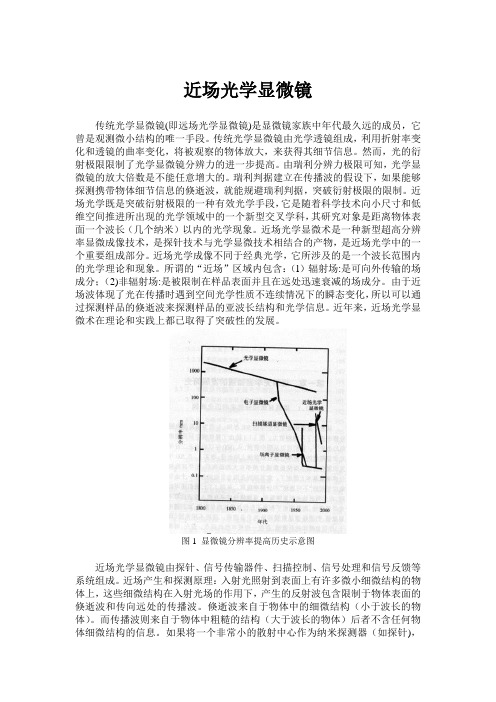

近场光学显微镜传统光学显微镜(即远场光学显微镜)是显微镜家族中年代最久远的成员，它曾是观测微小结构的唯一手段。

传统光学显微镜由光学透镜组成，利用折射率变化和透镜的曲率变化，将被观察的物体放大，来获得其细节信息。

然而，光的衍射极限限制了光学显微镜分辨力的进一步提高。

由瑞利分辨力极限可知，光学显微镜的放大倍数是不能任意增大的。

瑞利判据建立在传播波的假设下，如果能够探测携带物体细节信息的倏逝波，就能规避瑞利判据，突破衍射极限的限制。

近场光学既是突破衍射极限的一种有效光学手段，它是随着科学技术向小尺寸和低维空间推进所出现的光学领域中的一个新型交叉学科，其研究对象是距离物体表面一个波长（几个纳米）以内的光学现象。

近场光学显微术是一种新型超高分辨率显微成像技术，是探针技术与光学显微技术相结合的产物，是近场光学中的一个重要组成部分。

近场光学成像不同于经典光学，它所涉及的是一个波长范围内的光学理论和现象。

所谓的“近场”区域内包含：（l）辐射场:是可向外传输的场成分；（2)非辐射场:是被限制在样品表面并且在远处迅速衰减的场成分。

由于近场波体现了光在传播时遇到空间光学性质不连续情况下的瞬态变化，所以可以通过探测样品的倏逝波来探测样品的亚波长结构和光学信息。

近年来，近场光学显微术在理论和实践上都已取得了突破性的发展。

图1 显微镜分辨率提高历史示意图近场光学显微镜由探针、信号传输器件、扫描控制、信号处理和信号反馈等系统组成。

近场产生和探测原理：入射光照射到表面上有许多微小细微结构的物体上，这些细微结构在入射光场的作用下，产生的反射波包含限制于物体表面的倏逝波和传向远处的传播波。

倏逝波来自于物体中的细微结构（小于波长的物体）。

而传播波则来自于物体中粗糙的结构（大于波长的物体）后者不含任何物体细微结构的信息。

如果将一个非常小的散射中心作为纳米探测器（如探针)，放在离物体表面足够近的地方，将倏逝波激发，使它再次发光。

这种被激发而产生的光同样包含不可探测的倏逝波和可传播到远处探测的传播波，这个过程便完成了近场的探测。

光学远场和近场光学是研究光的传播、产生和控制的学科。

在光学中，远场和近场是两个重要的概念。

我们来了解一下光学远场。

光学远场是指光源到接收器之间的距离远大于波长的情况下的光场分布。

在远场中，光的传播可以用几何光学的方法进行描述，即光线的传播遵循直线传播的规律。

这意味着光线在远离光源的地方基本上是平行的，可以用光线的角度来描述光的传播方向。

此外，光线在远场中的传播路径和传播速度与介质的折射率有关。

在光学远场中，我们可以利用几何光学的原理来设计和分析光学系统。

例如，光学远场的成像系统可以通过透镜、反射镜等光学元件将光线聚焦到特定的位置上，实现物体的放大或缩小。

光学远场还可以用于光通信系统中的光纤传输、激光雷达的测距等应用。

接下来，我们转向光学近场。

光学近场是指光源到接收器之间的距离与波长相当或远小于波长的情况下的光场分布。

在近场中，光的传播不能简单地用几何光学的方法来描述，而需要考虑光的波动性。

近场中的光场分布可以用波动光学的方法进行描述，即光的传播需要考虑波动方程的解。

在光学近场中，光的传播路径和传播速度与介质的折射率以及光的波长有关。

此外，近场中的光场分布还受到光源和接收器之间的距离、光源的大小和形状等因素的影响。

近场中的光场分布可以通过数值模拟和实验方法进行研究。

光学近场在纳米光学、超分辨显微镜、光存储等领域有重要应用。

例如，近场光学显微镜可以实现超分辨成像，突破传统光学显微镜的分辨极限。

近场光学还可以用于纳米加工和纳米光子学等领域，实现对纳米结构和纳米材料的探测和操控。

总结起来，光学远场和近场是光学中两个重要的概念。

远场是指光源到接收器之间的距离远大于波长的情况下的光场分布，可以用几何光学的方法进行描述。

近场是指光源到接收器之间距离与波长相当或远小于波长的情况下的光场分布，需要考虑光的波动性。

光学远场和近场在光学系统的设计和分析、光通信、超分辨显微镜等领域有广泛的应用前景。

通过深入研究和理解光学远场和近场，我们能够更好地掌握光的传播规律，推动光学技术的发展和应用。

近场光学显微镜的工作原理近场光学显微镜（Near-field optical microscope, NSOM）是一种非常重要的显微镜技术，它可以突破传统光学显微镜的分辨率极限，实现纳米尺度下的超高分辨率成像。

它常被用于研究纳米结构材料、生物分子和量子器件等领域，有着广泛的应用前景。

近场光学显微镜的工作原理可以简单地描述为通过置于样品表面附近的微小探针实现的。

这个探针被称为光纤探针或是光纤尖端探针，它具有非常尖锐的末端，并且在末端附近可以发生近场增强效应。

当激光光束从光纤探针传输到样品表面时，近场增强效应使得光场能够显著缩小，并且得到了比传统光学微镜更高的分辨率。

在近场光学显微镜的成像过程中，有两种主要的成像模式，即透射式和反射式。

在透射式近场光学显微镜中，探针位于样品上方，激光在探针的末端聚焦。

样品被置于玻璃基片上，玻璃的透明度可以提高可见光的传播效率。

当激光透过探针聚焦在样品表面上时，通过激发样品表面的等离子体共振效应，可以获得显著增强的光场。

反射式近场光学显微镜与透射式不同，探针位于样品的侧面，激光从侧面照射样品，并通过探针进行观测。

在反射式近场光学显微镜中，探针末端附近的近场增强效应可以显著提高反射信号的强度，并且可以实现更高的分辨率。

这种模式常被用于研究金属纳米结构和光子器件等。

近场光学显微镜的关键在于控制和操纵光纤探针的末端。

一种常用的技术是通过金刚石刀将探针制备成尖锐的形状。

另一种常用的技术是通过电化学腐蚀来制备探针，可以得到更加均匀且尖锐的探针。

利用这些探针，可以实现纳米尺度的分辨率，并观察到一些传统显微镜无法看到的微观结构和现象。

近场光学显微镜的应用非常广泛。

在生物医学方面，它可以用于观察细胞的亚细胞结构和巨分子间的相互作用。

在材料科学领域，它可以用于研究纳米材料的光学性质和表面增强拉曼散射效应。

在半导体行业，近场光学显微镜被广泛应用于碳纳米管和纳米线的研究。

此外，近场光学显微镜还可以用于制备纳米器件和光子学元件等领域。

近场光学计算及其快速算法近场光学计算是一种利用非传统的计算方法，对能够产生或传递光的物理体进行研究的技术。

它涉及在光学问题中运用电磁学原理，以理解光的传播、干涉、散射和吸收等现象。

随着近年来计算机能力的提高和算法的发展，近场光学计算已经成为光学领域中的一个重要研究方向。

近场光学计算可以用于各种应用领域，包括微观结构表征、纳米光学器件设计、生物医学成像和等离子体光学等。

由于光波的传播特性受到折射、散射和干涉等影响，因此需要进行复杂的计算来描述光波在物体表面或物体之间的传播。

在以往，近场光学计算通常采用传统的时间域积分法（TDFD）和频域积分法（FDFD）等方法进行模拟。

然而，这些方法存在着计算量大、计算时间长等缺点。

为了解决这些问题，近年来研究人员提出了一系列快速算法，如格林函数快速多极子法（GFMM）、快速多极子法（FMM）、快速有限差分法（FDTD）和快速傅里叶变换法（FFT）等。

GFMM是一种基于格林函数的快速算法，它通过将物体分解为多个小单元，利用格林函数的快速计算方法来减少计算量。

这种方法在纳米尺度的光学计算中得到了广泛的应用。

FMM是一种将多极子展开和快速逆傅里叶变换相结合的算法，能够快速计算复杂的散射问题。

FDTD是一种基于有限差分法的算法，通过离散化计算区域和时间步长，可以高效地模拟光波的传播。

FFT是一种将时间域转换为频域的算法，适用于周期性结构或在频域上具有周期性的光学问题。

除了这些快速算法，近年来还出现了其他一些方法用于近场光学计算，如投影分解法、变分法和深度学习等。

这些方法通过引入新的数学模型和计算思想，为近场光学计算提供了更多的选择和可能性。

总的来说，近场光学计算是光学领域中一个重要的研究领域，它通过利用电磁学原理和计算方法来研究光的传播和相互作用。

随着计算机和算法的不断进步，近场光学计算的速度和精度都得到了提高。

未来，随着新的算法和方法的出现，近场光学计算将会有更广泛的应用和发展。

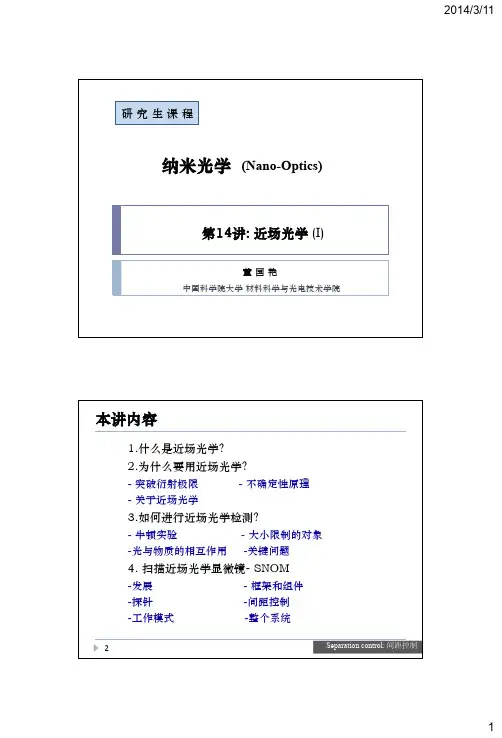

研究生课程纳米光学(Nano-Optics)第14讲:近场光学(I)董国艳中国科学院大学材料科学与光电技术学院本讲内容1.什么是近场光学？2.为什么要用近场光学？-突破衍射极限-不确定性原理-关于近场光学3.如何进行近场光学检测？-牛顿实验-大小限制的对象-光与物质的相互作用-关键问题4. 扫描近场光学显微镜-SNOM-发展-框架和组件-探针-间距控制-工作模式-整个系统2Separation control:间距控制3近场光（表面波）近场：从物体表面到一个波长以内的距离。

远场：从近场以外一直延伸到无穷远的区域。

1、什么是近场光学？4光源探测器AB>>λ1、什么是近场光学？远场光学AB<λ近场光学Evanescent fieldEvanescent field: 倏逝场5Δx2.为什么是近场光学？0.61λ0n sin αΔx ≥~λ02物镜的数值孔径瑞利判据(Rayleigh Criterion)刚可分辨不可分辨衍射极限艾里斑6Δx测不准原理Δr Δp ≥hp =k•最佳分辨率:Δx min•Δk x =k 1-k 2=2k x =2k sin αsin α=1,Δk x ,max = 2k•根据测不准原理:Δx Δk x ≥2π,Δx min Δk x,max ≥2πΔx min 2k ≥2πΔx min ≥λ/2瑞利判据:h =2πOk 1k 2k 1=k 2=k2αAk xk xB2.为什么用近场光学？7Δx打破衍射极限Δk x →∞,Δx →0•无分辨率极限•如果k x >kΔx min <λ/2打破极限Δx min ≥λ/2•分辨率极限•最佳分辨率:Δx mink 1k 22αOk 1=k 2=kAk x k xB2.为什么用近场光学？k x ≤k•Δk x =k 1-k 2=2k x =2k sin αsin α=1,Δk x ,max = 2k•根据测不准原理:Δx Δk x ≥2π,Δx min Δk x,max ≥2πΔx min 2k ≥2πΔx min ≥λ/28k =k +k +k k z =i |k z |k x >k•k x > k 意味着什么?22x y 2zk z =i |k z |•波矢为复数zxy倏逝场(隐失场)倏逝场仅存在于近场区中！是近场光学研究的主要对象之一打破衍射极限2.为什么用近场光学？222zy x kk k k --=要k k x >必须k y 或k z 为虚数时，可突破衍射极限k x >kk z 强烈的约束场倏逝波又被称为光子隧穿效应9λ关于近场光学打破分辨率极限检测倏逝场在近场光学检测Illuminationλ倏逝场•更大的波矢（k x >k ）•打破了衍射极限•精细的结构信息•局限在近场传播场•较小的波矢（k x <k ）•更大的空间尺度•粗略的结构信息•远场辐射2.为什么用近场光学？10牛顿实验3.如何进行光学近场检测？d >λd <λ•适当的物体浸在光学近场中可以将倏逝场转换成传播场。

近场光学显微镜原理是使用由熔拉或腐蚀光纤波导所制成之探针，在外表镀上金属薄膜已形成末端具有15nm至100nm直径尺寸之光学孔径的近场光学探针，再以可作精密位移与扫描探测之压电陶瓷材料配合原子力显微技术所提供精确的高度回馈控制，将近场光学探针非常精确地控制在被测样品表面上1nm至100nm的高度，进行三维空间可回馈控制的近场扫描，而具有奈米光学孔径之光纤探针即可做接收或发射光学讯息之用，由此获得一真实空间之三维近场光学影像，因其与样品表面距离远小于一般光波波长，测得的信息皆属近场光学作用的信息，无平常常见的远场光学中绕射极限的光学解析度限制。

近场光学实验技术的使用方法与成像优化近场光学是研究和应用光学现象在纳米尺度下的科学与技术领域。

与传统的远场光学相比，近场光学在成像分辨率和光学探测灵敏度方面有着明显的优势，广泛应用于纳米材料、生物医学、信息存储与通信等领域。

在本文中，将介绍近场光学实验技术的基本原理、常见的使用方法以及如何优化成像效果。

一、近场光学实验技术的基本原理近场光学实验技术是利用探针与样品之间的微观距离，通过局域电磁场的相互作用来实现高分辨成像和光学探测的一种方法。

其基本原理主要包括两个方面：近场效应和探测技术。

1. 近场效应：近场效应是指当光与样品相互作用时，电磁场的强度和分布与样品形状、介电性质等有关。

在近场区域内，光的电磁场具有非均匀性和极化效应，可以实现超分辨成像。

2. 探测技术：实现近场光学成像和探测的关键是选择合适的探测技术。

常见的近场探测技术包括原子力显微镜（AFM）、光纤探针、金属探针等。

这些探测技术可以通过感知局域电磁场的变化来实现高分辨成像和探测。

二、近场光学实验技术的常见使用方法近场光学实验技术的常见使用方法包括近场光学显微镜、近场光学拉曼光谱仪和近场光学操纵等。

1. 近场光学显微镜：近场光学显微镜是近场光学实验技术的常见应用之一。

它可以通过将探测探针置于样品表面附近，实时观察和测量样品表面的形貌和光学性质。

近场光学显微镜具有高分辨率、高灵敏度和非接触测量等优点，适用于纳米材料、生物医学和材料科学等领域的研究。

2. 近场光学拉曼光谱仪：近场光学拉曼光谱是将近场光学技术与拉曼光谱相结合的一种方法。

通过将探测探针置于样品表面附近，可以实现对样品的拉曼光谱分析。

近场光学拉曼光谱仪具有高成像分辨率和高灵敏度的特点，对于研究纳米材料的结构和表面增强拉曼散射效应具有重要意义。

3. 近场光学操纵：近场光学操纵是利用近场光学技术实现对微观物体的操纵和搬运。

通过控制近场光场的强度和分布，可以实现对微观粒子的加速、聚集和操纵。

近场光学显微镜的原理与应用近场光学显微镜是一种利用近场光学原理进行显微观察的仪器。

它的原理是通过将探测器置于样品表面附近，利用样品表面产生的近场光信号来获取高分辨率的显微图像。

近场光学显微镜具有高分辨率、高灵敏度和非破坏性等特点，已广泛应用于生物学、材料科学和纳米技术领域。

近场光学显微镜的原理基于近场光学效应。

传统的光学显微镜的分辨率受到光的衍射极限的限制，无法观察到更小尺寸的细节。

而近场光学显微镜通过将光源与探测器之间的距离缩短到波长的几个或几十个纳米，使得光的衍射极限被打破，从而实现了超分辨率的显微观察。

近场光学显微镜的应用非常广泛。

在生物学领域，它可以用于观察细胞和组织的微观结构，研究细胞的生物过程和病理变化。

通过近场光学显微镜，科学家可以观察到细胞膜的形态变化、蛋白质的分布以及细胞器的运动等细节，为生命科学研究提供了重要的工具。

在材料科学领域，近场光学显微镜可以用于研究材料的表面形貌和物理性质。

传统的光学显微镜无法观察到纳米尺度的表面结构，而近场光学显微镜可以实现纳米级的分辨率。

科学家可以利用近场光学显微镜观察材料的表面形貌、颗粒的分布和材料的光学性质等，为材料科学研究和应用提供了重要的手段。

在纳米技术领域，近场光学显微镜是不可或缺的工具之一。

纳米技术研究和制备的对象通常具有纳米尺度的特征，传统的显微镜无法观察到这些细节。

而近场光学显微镜可以实现纳米级的分辨率，可以观察到纳米颗粒的形态、大小和分布等细节。

这对于纳米材料的研究和纳米器件的制备具有重要意义。

近场光学显微镜的发展离不开技术的进步。

近年来，随着光学器件和探测器的不断改进，近场光学显微镜的分辨率和灵敏度得到了大幅提升。

同时，近场光学显微镜的成本也逐渐降低，使得更多的科研机构和实验室可以采用这一技术进行研究。

总之，近场光学显微镜是一种重要的显微观察工具，具有高分辨率、高灵敏度和非破坏性等特点。

它在生物学、材料科学和纳米技术等领域的应用已经取得了显著的成果，并为相关领域的研究和应用提供了重要的支持。
