近场光学显微镜

近场光学显微镜
近场光学显微镜（MO-SNOM）是扫描近场光学显微镜的一种形式。

一种扫描近场光学显微镜（SMOM），用于可视化样品表面的形状和磁通量分布。

用于分析磁性材料中磁光效应引起的光的偏振度的光学系统已添加到透射SNOM中。

入射的激光束通过声光调制器（AOM）以15 kHz的频率闪烁，然后用偏振器线性偏振，然后在安装有探头的悬臂背面引导到单模光纤探头。

有反射器，使用光xxx法探针-进行控制采样距离，探针是在振荡用声光调制器的闪烁同步地（AOM）的压电元件是通过振动。

2023年近场光学显微镜行业市场前景分析近场光学显微镜是一种用于研究纳米尺度物理、化学和生物学特性的先进显微镜技术。

近年来，随着纳米科技和生物医学的发展，近场光学显微镜在学术和工业界得到越来越广泛的应用，市场需求不断扩大。

本文将从技术发展趋势、市场细分、应用领域等方面分析近场光学显微镜行业的市场前景。

一、技术发展趋势1. 高分辨率近场光学显微镜是一种非常高分辨率的显微镜，其解析度可以达到几十纳米以下，远高于传统光学显微镜的极限。

未来，随着技术的不断发展，近场光学显微镜的分辨率还将进一步提高。

2. 自动化近场光学显微镜的操作需要高度的专业知识和技能，使用起来相对复杂。

未来，随着自动化技术的发展，近场光学显微镜的使用将更加便利，普及率也将进一步提高。

3. 多模式成像随着科技的发展，人们对物质的认识也在不断深入。

未来，近场光学显微镜将不仅限于单一的成像模式，而是向多模式成像过渡，以满足更加广泛的应用需求。

二、市场细分1. 学术市场近场光学显微镜主要应用于学术研究领域，如物理、化学、生物学和医学等。

在学术界，近场光学显微镜是一项重要的实验工具和技术手段，其应用前景非常广阔。

2. 工业市场近场光学显微镜在工业界的应用越来越广泛，尤其在半导体制造、光纤通信、生物医学等领域得到了很好的应用。

未来，随着工业化水平不断提高，近场光学显微镜在工业应用领域的市场前景还将不断扩大。

三、应用领域1. 生物医学近年来，随着纳米医学的崛起，近场光学显微镜在生物医学领域的应用越来越广泛。

近场光学显微镜可以用于肿瘤细胞的观察、药物分子的分布状况、细胞结构的分析等。

未来，随着生物医学技术的不断发展，近场光学显微镜在该领域的应用还将不断深入。

2. 纳米材料近场光学显微镜在纳米材料领域也有着广泛的应用。

尤其是在纳米材料的表征和性质研究方面，近场光学显微镜有着非常突出的优势。

未来，随着纳米材料领域的发展，近场光学显微镜在该领域的应用前景将会更加广阔。

近场光学显微镜的工作原理近场光学显微镜（Near-field optical microscope, NSOM）是一种非常重要的显微镜技术，它可以突破传统光学显微镜的分辨率极限，实现纳米尺度下的超高分辨率成像。

它常被用于研究纳米结构材料、生物分子和量子器件等领域，有着广泛的应用前景。

近场光学显微镜的工作原理可以简单地描述为通过置于样品表面附近的微小探针实现的。

这个探针被称为光纤探针或是光纤尖端探针，它具有非常尖锐的末端，并且在末端附近可以发生近场增强效应。

当激光光束从光纤探针传输到样品表面时，近场增强效应使得光场能够显著缩小，并且得到了比传统光学微镜更高的分辨率。

在近场光学显微镜的成像过程中，有两种主要的成像模式，即透射式和反射式。

在透射式近场光学显微镜中，探针位于样品上方，激光在探针的末端聚焦。

样品被置于玻璃基片上，玻璃的透明度可以提高可见光的传播效率。

当激光透过探针聚焦在样品表面上时，通过激发样品表面的等离子体共振效应，可以获得显著增强的光场。

反射式近场光学显微镜与透射式不同，探针位于样品的侧面，激光从侧面照射样品，并通过探针进行观测。

在反射式近场光学显微镜中，探针末端附近的近场增强效应可以显著提高反射信号的强度，并且可以实现更高的分辨率。

这种模式常被用于研究金属纳米结构和光子器件等。

近场光学显微镜的关键在于控制和操纵光纤探针的末端。

一种常用的技术是通过金刚石刀将探针制备成尖锐的形状。

另一种常用的技术是通过电化学腐蚀来制备探针，可以得到更加均匀且尖锐的探针。

利用这些探针，可以实现纳米尺度的分辨率，并观察到一些传统显微镜无法看到的微观结构和现象。

近场光学显微镜的应用非常广泛。

在生物医学方面，它可以用于观察细胞的亚细胞结构和巨分子间的相互作用。

在材料科学领域，它可以用于研究纳米材料的光学性质和表面增强拉曼散射效应。

在半导体行业，近场光学显微镜被广泛应用于碳纳米管和纳米线的研究。

此外，近场光学显微镜还可以用于制备纳米器件和光子学元件等领域。

近场扫描光学显微镜安全操作及保养规程一、安全操作近场扫描光学显微镜（Scanning Near-field Optical Microscope，SNOM）是一种高分辨率的显微镜，可以在纳米尺度下观察材料的特性和表面形貌。

为了确保您的安全，以下是近场扫描光学显微镜的安全操作规程：1.实验室规定：–近场扫描光学显微镜仅限于在合适的实验室条件下使用。

–在使用近场扫描光学显微镜时，应配备个人防护装备，如实验室外套、手套和护目镜。

2.设备检查：–在使用近场扫描光学显微镜之前，检查所有设备的连接情况是否正常。

–确保设备的电源和调节器处于关闭状态。

3.样品准备：–准备样品时，确保操作台面干净整洁。

–使用适当的工具处理样品，避免直接用手触摸。

–检查样品是否与近场扫描光学显微镜兼容。

4.样品安装：–使用显微镊子小心地将样品放置在样品台上，确保样品稳定。

–不要施加过大的力量，以免损坏样品。

5.光源设置：–按照设备操作手册的指导设置光源参数。

–避免直接观察光源，以免眼睛受到损害。

6.近场探针检查：–使用显微镊子小心地安装或更换近场探针。

–检查近场探针是否清洁，并保持其完整性。

–确保近场探针与样品的接触精确。

7.系统调整：–打开电源并进行系统初始化。

–按照设备操作手册的指导进行系统调整。

–调整近场扫描光学显微镜以获得所需的图像。

8.操作流程：–严格按照设备操作手册的指导进行操作。

–注意操作流程中的每个步骤，并确保每个步骤的顺利进行。

9.关闭系统：–关闭电源之前，设置设备参数回初始状态。

–将近场探针小心地取下并妥善保存。

–定期清洁和保养设备。

二、设备保养为了确保近场扫描光学显微镜的正常运行和延长使用寿命，以下是设备的保养规程：1.定期清洁：–使用合适的清洁剂和软布清洁设备的外部表面。

–避免使用有机溶剂或腐蚀性物质清洗设备。

2.近场探针维护：–定期检查近场探针的状态，并根据需要更换探针。

–清洁近场探针时，使用特殊的清洁液和纯净水。

近场光学显微镜原理是使用由熔拉或腐蚀光纤波导所制成之探针，在外表镀上金属薄膜已形成末端具有15nm至100nm直径尺寸之光学孔径的近场光学探针，再以可作精密位移与扫描探测之压电陶瓷材料配合原子力显微技术所提供精确的高度回馈控制，将近场光学探针非常精确地控制在被测样品表面上1nm至100nm的高度，进行三维空间可回馈控制的近场扫描，而具有奈米光学孔径之光纤探针即可做接收或发射光学讯息之用，由此获得一真实空间之三维近场光学影像，因其与样品表面距离远小于一般光波波长，测得的信息皆属近场光学作用的信息，无平常常见的远场光学中绕射极限的光学解析度限制。

近场光学显微镜的原理与应用近场光学显微镜是一种利用近场光学原理进行显微观察的仪器。

它的原理是通过将探测器置于样品表面附近，利用样品表面产生的近场光信号来获取高分辨率的显微图像。

近场光学显微镜具有高分辨率、高灵敏度和非破坏性等特点，已广泛应用于生物学、材料科学和纳米技术领域。

近场光学显微镜的原理基于近场光学效应。

传统的光学显微镜的分辨率受到光的衍射极限的限制，无法观察到更小尺寸的细节。

而近场光学显微镜通过将光源与探测器之间的距离缩短到波长的几个或几十个纳米，使得光的衍射极限被打破，从而实现了超分辨率的显微观察。

近场光学显微镜的应用非常广泛。

在生物学领域，它可以用于观察细胞和组织的微观结构，研究细胞的生物过程和病理变化。

通过近场光学显微镜，科学家可以观察到细胞膜的形态变化、蛋白质的分布以及细胞器的运动等细节，为生命科学研究提供了重要的工具。

在材料科学领域，近场光学显微镜可以用于研究材料的表面形貌和物理性质。

传统的光学显微镜无法观察到纳米尺度的表面结构，而近场光学显微镜可以实现纳米级的分辨率。

科学家可以利用近场光学显微镜观察材料的表面形貌、颗粒的分布和材料的光学性质等，为材料科学研究和应用提供了重要的手段。

在纳米技术领域，近场光学显微镜是不可或缺的工具之一。

纳米技术研究和制备的对象通常具有纳米尺度的特征，传统的显微镜无法观察到这些细节。

而近场光学显微镜可以实现纳米级的分辨率，可以观察到纳米颗粒的形态、大小和分布等细节。

这对于纳米材料的研究和纳米器件的制备具有重要意义。

近场光学显微镜的发展离不开技术的进步。

近年来，随着光学器件和探测器的不断改进，近场光学显微镜的分辨率和灵敏度得到了大幅提升。

同时，近场光学显微镜的成本也逐渐降低，使得更多的科研机构和实验室可以采用这一技术进行研究。

总之，近场光学显微镜是一种重要的显微观察工具，具有高分辨率、高灵敏度和非破坏性等特点。

它在生物学、材料科学和纳米技术等领域的应用已经取得了显著的成果，并为相关领域的研究和应用提供了重要的支持。

近场光学显微镜的原理及其应用近场光学显微镜（Near-field Optical Microscope, NSOM）是一种基于光的非接触性成像技术。

它采用了近场光学原理，可以实现对纳米尺度下样品表面的高分辨率成像和操控。

本文将介绍近场光学显微镜的原理以及其在纳米科学研究和生物医学领域的应用。

一、近场光学显微镜的原理近场光学显微镜通过在探针和样品之间形成极小的光学探测区域，利用近场效应获取高分辨率图像。

其原理可以简要归纳为以下几点：1. 近场效应：光波在探针与样品之间经过狭缝或圆形孔径时，会产生出衍射和散射，形成近场光子的光场分布。

近场光子的范围仅限于光源和样品表面之间一个很小的区域，可以实现高分辨率成像。

2. 接近距离探测：近场光学显微镜中的光学探测器与样品之间的距离非常接近，通常为纳米尺度。

通过控制探针与样品的距离，可以实时监测到样品表面的拓扑和特征。

3. 光学信号检测：近场光学显微镜可以检测和记录样品表面传输、反射或荧光等光学信号。

通过分析这些信号，可以获取有关样品表面特性的详细信息。

二、近场光学显微镜的应用近场光学显微镜作为一种高分辨率成像技术，广泛应用于纳米科学研究和生物医学领域。

以下是该技术在这些领域中的主要应用：1. 离子束曝光控制：近场光学显微镜结合离子束曝光技术，可以实现对纳米尺度下材料表面进行精确操控。

通过控制离子束的位置和强度，可以在纳米尺度上刻写出高精度的纹理和图案。

2. 纳米材料研究：近场光学显微镜可以在纳米尺度下观察材料的物理和化学性质。

例如，可以研究纳米颗粒的形态、大小分布以及光学特性，对纳米材料的合成和性能进行表征和优化。

3. 生物分子成像：近场光学显微镜结合荧光标记技术，可以实现对生物分子的高分辨率成像。

通过观察生物分子在细胞或组织中的分布和相互作用，可以深入研究生物分子的功能和机制。

4. 表面等离子体共振成像：近场光学显微镜可以利用表面等离子体共振效应，实现对材料表面等离子体波的激发和探测。

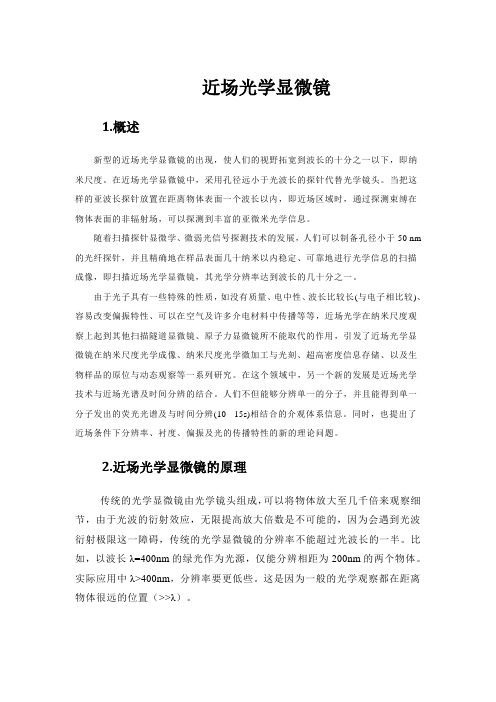

近场光学显微镜1.概述新型的近场光学显微镜的出现，使人们的视野拓宽到波长的十分之一以下，即纳米尺度。

在近场光学显微镜中，采用孔径远小于光波长的探针代替光学镜头。

当把这样的亚波长探针放置在距离物体表面一个波长以内，即近场区域时，通过探测束缚在物体表面的非辐射场，可以探测到丰富的亚微米光学信息。

随着扫描探针显微学、微弱光信号探测技术的发展，人们可以制备孔径小于50 nm 的光纤探针，并且精确地在样品表面几十纳米以内稳定、可靠地进行光学信息的扫描成像，即扫描近场光学显微镜，其光学分辨率达到波长的几十分之一。

由于光子具有一些特殊的性质，如没有质量、电中性、波长比较长(与电子相比较)、容易改变偏振特性、可以在空气及许多介电材料中传播等等，近场光学在纳米尺度观察上起到其他扫描隧道显微镜、原子力显微镜所不能取代的作用，引发了近场光学显微镜在纳米尺度光学成像、纳米尺度光学微加工与光刻、超高密度信息存储、以及生物样品的原位与动态观察等一系列研究。

在这个领域中，另一个新的发展是近场光学技术与近场光谱及时间分辨的结合。

人们不但能够分辨单一的分子，并且能得到单一分子发出的荧光光谱及与时间分辨(10 - 15s)相结合的介观体系信息。

同时，也提出了近场条件下分辨率、衬度、偏振及光的传播特性的新的理论问题。

2.近场光学显微镜的原理传统的光学显微镜由光学镜头组成，可以将物体放大至几千倍来观察细节，由于光波的衍射效应，无限提高放大倍数是不可能的，因为会遇到光波衍射极限这一障碍，传统的光学显微镜的分辨率不能超过光波长的一半。

比如，以波长λ=400nm的绿光作为光源，仅能分辨相距为200nm的两个物体。

实际应用中λ>400nm，分辨率要更低些。

这是因为一般的光学观察都在距离物体很远的位置（>>λ）。

近场光学显微镜根据非辐射场的探测和成像原理，能够突破普通光学显微镜所受到的衍射极限，可以在超高光学分辨率下进行纳米尺度光学成像与纳米尺度光谱研究。

超分辨显微镜的原理和应用摘要：超分辨显微镜是一种可以使物体分辨率比传统显微镜高几个数量级的高端显微技术。

本文将介绍超分辨显微镜的原理、技术和应用。

首先，将讨论超分辨显微镜的原理，包括近场光学显微镜、荧光显微镜、光学相位重构等。

其次，将介绍超分辨显微镜的技术，包括单分子荧光成像、STED显微镜、PALM和STORM等。

最后，将讨论超分辨显微镜在生命科学、材料科学和纳米技术等领域中的应用。

关键词：超分辨显微镜，原理，技术，应用，生命科学，材料科学，纳米技术一、引言显微镜是科学研究和工业制造中最为基础的工具之一。

自17世纪以来，显微镜一直在科学研究中发挥着重要的作用，从而使我们能够观察到比人眼所能看到的更小的物体。

传统的显微镜已经可以提供很高的分辨率，但是在生命科学、材料科学和纳米技术等领域中，研究对象的大小和结构越来越小，因此需要一种可以提供更高分辨率的显微镜技术。

超分辨显微镜是一种可以提供比传统显微镜更高分辨率的显微技术。

本文将介绍超分辨显微镜的原理、技术和应用。

二、超分辨显微镜的原理超分辨显微镜的原理是利用一些物理现象来绕过传统显微镜的分辨极限。

目前，常用的超分辨显微镜技术主要有近场光学显微镜、荧光显微镜和光学相位重构等。

近场光学显微镜传统显微镜的分辨率受限于照明光的波长，而近场光学显微镜则绕过了这个限制。

在近使分辨率远高于传统显微镜。

近场光学显微镜有多种类型，包括原子力显微镜和光学近场显微镜等。

原子力显微镜使用针尖和样品之间的作用力来探测样品表面的形态，而光学近场显微镜则利用光波在近场区域中的强烈干涉来提高分辨率。

荧光显微镜荧光显微镜是一种利用荧光分子发射的光信号来获得图像的显微技术。

荧光显微镜可以通过控制激发光的波长和荧光分子的特性来实现更高的分辨率。

其中，单分子荧光成像技术是一种可以实现超分辨显微的荧光显微技术，它可以在分子级别上探测样品中的荧光信号。

光学相位重构光学相位重构技术是一种可以通过干涉和重构光波前来提高分辨率的显微技术。

近场光学显微镜的工作原理商业计划书一、概述近场光学显微镜（Near-field Optical Microscope，简称NSOM）是一种重要的纳米尺度显微技术，其工作原理基于近场光学效应。

本商业计划书旨在介绍NSOM的工作原理，以及通过开展相关业务来推动该技术的商业化应用。

二、技术背景近场光学显微镜是一种基于光学原理的显微镜，可以实现纳米尺度的高分辨率成像。

与传统光学显微镜不同，NSOM利用近场光学效应，即光场与样品的极近距离相互作用，从而突破了传统显微镜的分辨率限制。

三、工作原理NSOM的工作原理可以分为两种方式：透射式和反射式。

1. 透射式NSOM透射式NSOM将样品放置在一个透明的探测器尖端下方，通过控制探测器与样品之间的距离，使其处于近场光学作用范围内。

然后，通过探测器尖端的极小孔径，只有几十纳米大小，将光束聚焦到样品表面，使得光场与样品的极近距离相互作用。

最后，通过检测光场的变化，可以获得样品表面的高分辨率图像。

2. 反射式NSOM反射式NSOM则是将样品放置在一个金属薄膜下方，通过探测器尖端的极小孔径，将光束聚焦在样品表面上。

与透射式NSOM不同的是，反射式NSOM通过探测器尖端侧面的金属反射，将样品表面的光场信息传递到探测器上。

通过探测器的移动和扫描，可以获得样品表面的高分辨率图像。

四、商业化应用NSOM作为一种高分辨率成像技术，具有广泛的商业化应用前景。

1. 纳米材料研究NSOM可以用于纳米材料的表征和分析，例如纳米颗粒、纳米线等。

通过NSOM的高分辨率成像，可以观察到纳米材料的形貌、尺寸和表面结构，为纳米材料研究提供重要的实验手段。

2. 生物医学研究NSOM在生物医学领域的应用也具有巨大潜力。

通过NSOM的高分辨率成像，可以观察到生物样品的细胞结构、蛋白质分布等细节信息，为生物医学研究提供宝贵的数据支持。

3. 纳米器件制造NSOM还可以应用于纳米器件的制造过程中。

通过NSOM的高分辨率成像和控制能力，可以实现对纳米器件的精确加工和调控，为纳米器件制造提供重要的工艺技术。
