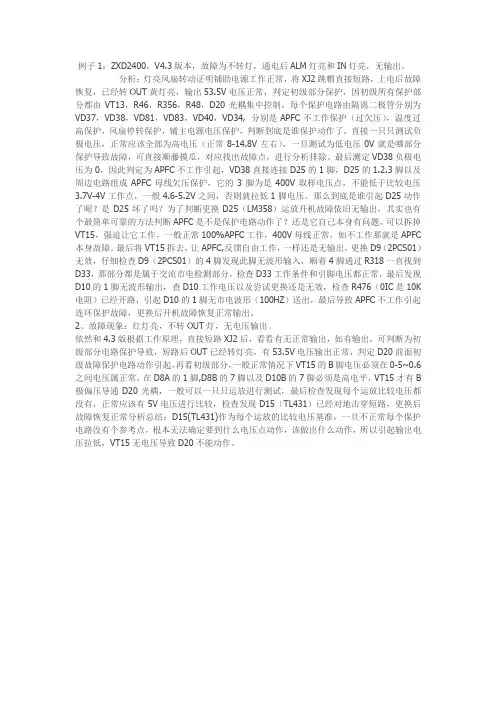

例子1：ZXD2400，V4.3版本，故障为不转灯，通电后ALM灯亮和IN灯亮，无输出。
分析：灯亮风扇转动证明铺助电源工作正常，将XJ2跳帽直接短路，上电后故障恢复，已经转OUT黄灯亮，输出53.5V电压正常，判定初级部分保护，因初级所有保护部分都由VT13，R46，R356，R48，D20光耦集中控制，每个保护电路由隔离二极管分别为VD37，VD38，VD81，VD83，VD40，VD34, 分别是APFC不工作保护（过欠压），温度过高保护，风扇停转保护，铺主电源电压保护，判断到底是谁保护动作了，直接一只只测试负极电压，正常应该全部为高电压（正常8-14.8V左右），一旦测试为低电压0V就是哪部分保护导致故障，可直接顺藤摸瓜，对应找出故障点，进行分析排除。
最后测定VD38负极电压为0，因此判定为APFC不工作引起，VD38直接连接D25的1脚，D25的1.2.3脚以及周边电路组成APFC母线欠压保护，它的3脚为是400V取样电压点，不能低于比较电压3.7V-4V工作点，一般4.6-5.2V之间，否则就拉低1脚电压。
那么到底是谁引起D25动作了呢？是D25坏了吗？为了判断更换D25（LM358）运放开机故障依旧无输出，其实也有个最简单可靠的方法判断APFC是不是保护电路动作了？还是它自己本身有问题，可以拆掉VT15，强迫让它工作，一般正常100%APFC工作，400V母线正常，如不工作那就是APFC 本身故障。
最后将VT15拆去，让APFC,反馈自由工作，一样还是无输出，更换D9（2PCS01）无效，仔细检查D9（2PCS01）的4脚发现此脚无波形输入，顺着4脚通过R318一直找到D33，那部分都是属于交流市电检测部分，检查D33工作条件和引脚电压都正常，最后发现D10的1脚无波形输出，查D10工作电压以及尝试更换还是无效，检查R476（0IC是10K 电阻）已经开路，引起D10的1脚无市电波形（100HZ）送出，最后导致APFC不工作引起连环保护故障，更换后开机故障恢复正常输出。
zxd2400 v4.3说明书
zd2400 v4、3说明书

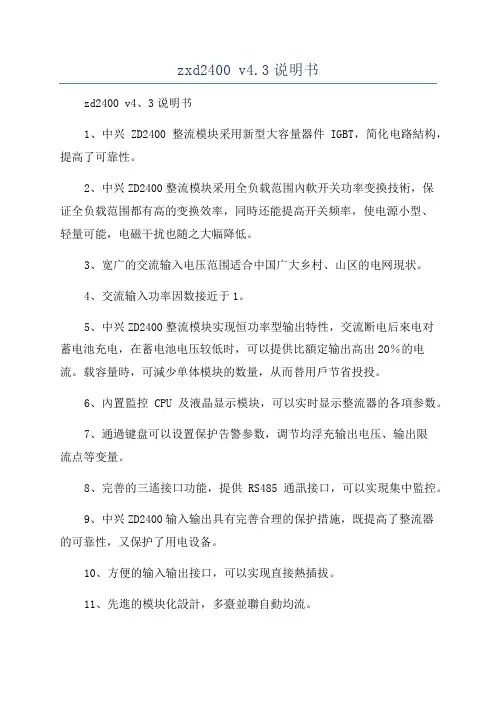

1、中兴ZD2400整流模块采用新型大容量器件IGBT，简化电路結构，提高了可靠性。
