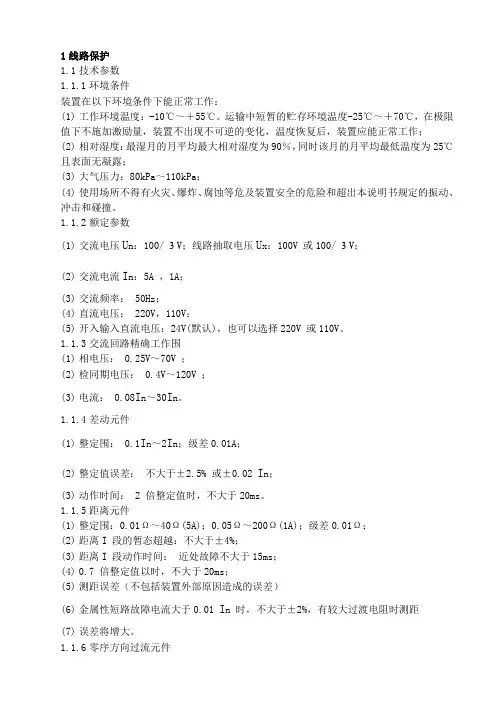

1线路保护1.1技术参数1.1.1环境条件装置在以下环境条件下能正常工作：(1)工作环境温度：-10℃～＋55℃。
运输中短暂的贮存环境温度-25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；(2)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；(3)大气压力：80kPa～110kPa；(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
1.1.2额定参数(1)交流电压U n：100/ 3 V；线路抽取电压U x：100V 或100/ 3 V；(2)交流电流I n：5A ，1A；(3)交流频率： 50Hz；(4)直流电压： 220V，110V；(5)开入输入直流电压：24V(默认)，也可以选择220V 或110V。
1.1.3交流回路精确工作围(1)相电压： 0.25V～70V ；(2)检同期电压： 0.4V～120V ；(3)电流： 0.08I n～30I n。
1.1.4差动元件(1)整定围： 0.1I n～2I n；级差0.01A；(2)整定值误差：不大于±2.5% 或±0.02 I n；(3)动作时间： 2 倍整定值时，不大于20ms。
1.1.5距离元件(1)整定围：0.01Ω～40Ω(5A)；0.05Ω～200Ω(1A)；级差0.01Ω；(2)距离I 段的暂态超越：不大于±4%；(3)距离I 段动作时间：近处故障不大于15ms；(4)0.7 倍整定值以时，不大于20ms；(5)测距误差（不包括装置外部原因造成的误差）(6)金属性短路故障电流大于0.01 I n 时，不大于±2%，有较大过渡电阻时测距(7)误差将增大。
1.1.6零序方向过流元件(1)整定围：0.1I n ～20I n；级差0.01A；(2)零序I 段的暂态超越：不大于±4%。

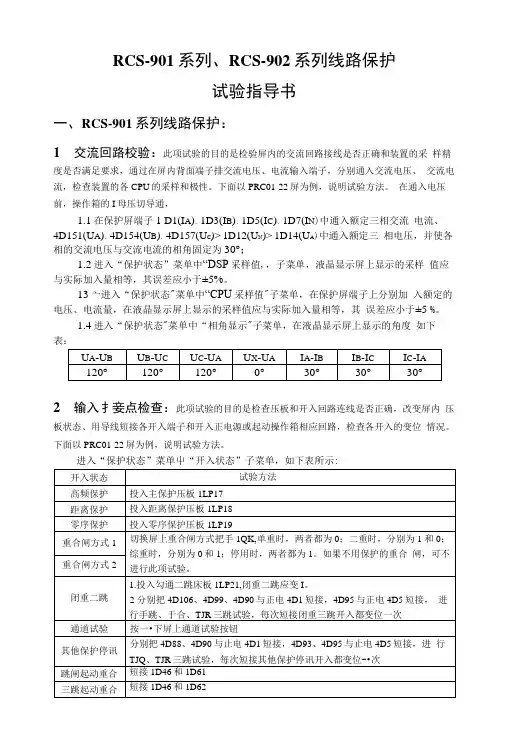

RCS-901系列、RCS-902系列线路保护试验指导书一、RCS-901系列线路保护：1交流回路校验：此项试验的目的是检验屏内的交流回路接线是否正确和装置的采样精度是否满足要求，通过在屏内背面端子排交流电压、电流输入端子，分别通入交流电压、交流电流，检查装置的各CPU的采样和极性。
下面以PRC01-22屏为例，说明试验方法。
在通入电压前，操作箱的I母压切导通，1.1在保护屏端子1 D1(I A)、1D3(I B)、1D5(I C)、1D7(I N)中通入额定三相交流电流、4D151(U A)、4D154(U B)、4D157(U C)>1D12(U N)>1D14(U A)中通入额定三相电压，并使各相的交流电压与交流电流的相角固定为30°；1.2进入“保护状态”菜单中“DSP采样值,，子菜单，液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5%。
13亠进入“保护状态"菜单中“CPU采样值"子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5 %。
1.4进入“保护状态"菜单中“相角显示"子菜单，在液晶显示屏上显示的角度如下表：2输入扌妾点检查：此项试验的目的是检查压板和开入回路连线是否正确，改变屏内压板状态、用导线短接各开入端子和开入正电源或起动操作箱相应回路，检查各开入的变位情况。
下面以PRC01-22屏为例，说明试验方法。
进入“保护状态”菜单屮“开入状态”子菜单，如下表所示:注：在做跳闸位置开入试验时，应分别跳A、B、C相开关，不要三相一起跳，以便检査二次回路接线的正确性。
另外，保护的跳、合闸出口压板要退出。
3整纟且试验：此项试验的目的是校验各项保护的定值和功能。
试验前将压板定值中的内部压板控制字“投闭重三跳压板"置0,其它内部保护圧板投退控制字均置1,以保证内部圧板有效，试验中仅靠外部硬压板投退保护，“电压接线路TV"置0,屏中的出口跳、合闸压板均打开。

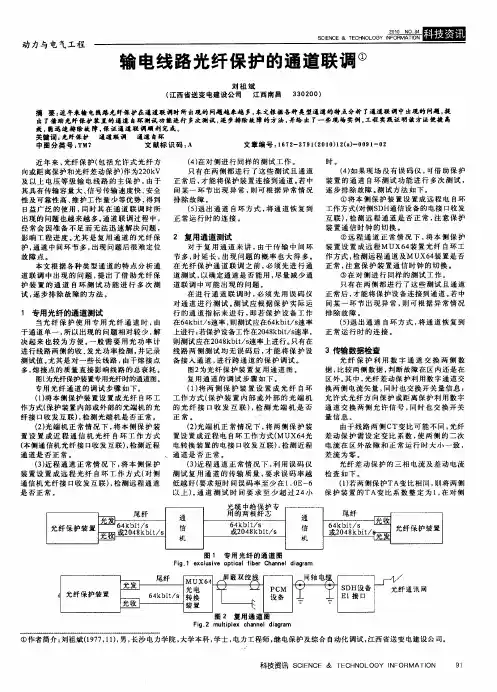

线路保护通道联调试验前言在电力系统中，线路保护是非常重要的组成部分，它主要是对电网出现故障时，保护线路正常运行，以防止安全事故的发生。
而线路保护通道则是线路保护的重要组成部分，其主要作用是判别电网中出现的异常信号，并在发现异常时对故障作出保护响应指令。
在电力运行过程中，对线路保护通道进行联调试验，是保障线路运行安全的重要手段。
本文将介绍线路保护通道联调试验的相关内容。
线路保护通道联调试验的目的线路保护通道联调试验的目的是测试线路保护通道在发生故障时是否能够快速检测故障，并给出可靠的保护响应。
在通道联调试验过程中，需要对线路保护装置快速分闸机构、保护继电器、自投自闭系统等相关设备进行全面测试，以验证其在保护全系统的正确性和可靠性方面是否达到要求。
线路保护通道联调试验的重点内容保护判据测试线路保护通道联调试验的重点之一是测试保护判据是否准确无误。
在线路保护中，保护判据是最基础的保护手段。
一旦故障发生时，只有保护判据准确无误，才能保证线路保护的快速、准确响应。
因此，测试保护判据的正确性和可靠性是线路保护通道联调试验的必要环节。
保护分闸机构测试保护分闸机构是线路保护的核心部件之一，它可以对故障信号做出快速响应，切断电路，保护设备运行。
线路保护通道联调试验需要对保护分闸机构进行测试，并验证其在正常、异常情况下是否能够正常响应。
同时，还需要测试分闸机构与保护判据、保护继电器、自投自闭装置等其他设备的联合工作效果。
合点测试线路保护通道联调试验还需要对合点部分进行测试。
合点测试可以检测相邻线路之间的相互影响关系，验证保护通道在实际工作中的正确性和可靠性。
在合点测试中，需要充分考虑多因素影响，如复杂的电力系统结构、各种故障形态等，以尽可能提高测试的准确性和实用性。
合闸测试线路保护通道联调试验还需要进行合闸测试，以检测故障恢复后，线路保护通道是否能够有效地恢复工作，并确保线路保护的正常运行。
在合闸测试中，需要对合页覆盖函数、合闸延时时间、合闸次数等参数进行细致测试，以保障线路保护装置在实际运行中的可靠性。
LFP/RCS-900系列分相电流差动线路保护装置调试及通道联调一、保护装置自环调试首先用FC 接头单膜尾纤将保护的光发与光收短接，将保护装置定值按自环整定。
LFP-900系列CPU1定值中CT变比系数Kct=1、TEST=1; RCS-900系列定值中“投纵联差动保护” 、“专用光纤”、“通道自环试验”均置“ 1”。
1)LFP-900 系列保护装置1 、将电容电流整定为0，模拟任一相故障，在“ 10”秒时间内缓慢将电流从0 增加，直至跳闸为止，此时动作电流即为起动电流值，允许误差10%；2、将启动元件定值，电容电流整定为0.5A 以上，但启动电流定值应小于 2 倍电容电流整定值。
由任一相缓慢将电流从0增加，监视CPU1 犬态菜单中相应的相差动继电器动作标记DIF，直至由“ 0”变“1”，此时所加电流的一半即为电容电流整定。
允许误差10%。
3、LFP-931/943零序差动的作法，自环时：ICD > 0.15IN+浮动门槛，零序差动动作。
对环时：本侧ICD>1.5IC对侧I 0 V本侧10，本侧零差动作。
2)RCS-900系列保护装置1、加入 1.05 倍Ih/2 单相电流，保护选相单跳，动作时间30 毫秒以内, 此时为稳态一段差动继电器动作。
Ih为“差动电流高定值”、“4Un/Xcl”中的高值2、加入 1.05 倍Im/2 单相电流保，保护选相单跳，动作时间大于40 毫秒, 此时为稳态二段差动继电器动作。
Im 为“差动电流低定值” 、“1.5Un/Xcl ”中的高值3、零序差动较复杂一点，不满足补偿条件时，零差灵敏度同相差U段灵敏度一样；满足补偿条件后，只要差流〉max (零序起动电流，0.6U/XC1，0.6实测差流)，零差即能动作；因此，若要单独做零差，可按以下方法实验：i.需将差动电流咼定值IH”，差动电流低定值I M”整定到2.0In，降低相差灵敏度。
ii.通道自环，再加负荷电流等于U/2Xc1（＞0.051 n）,并且超前于电压90°的三相电流（模拟电容电流），以满足补偿条件。

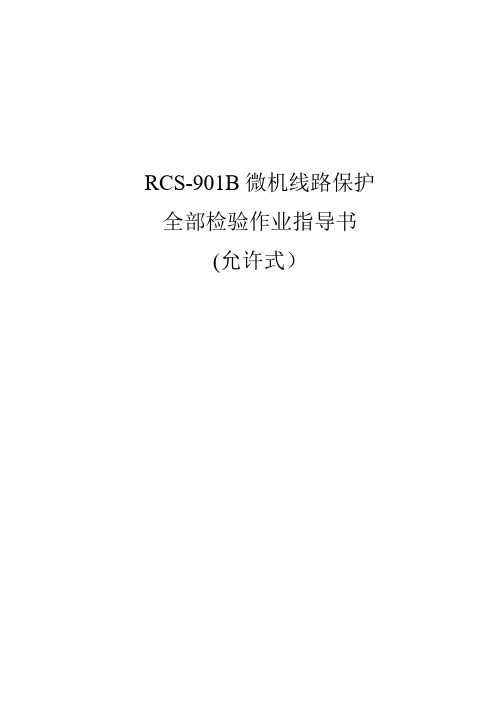

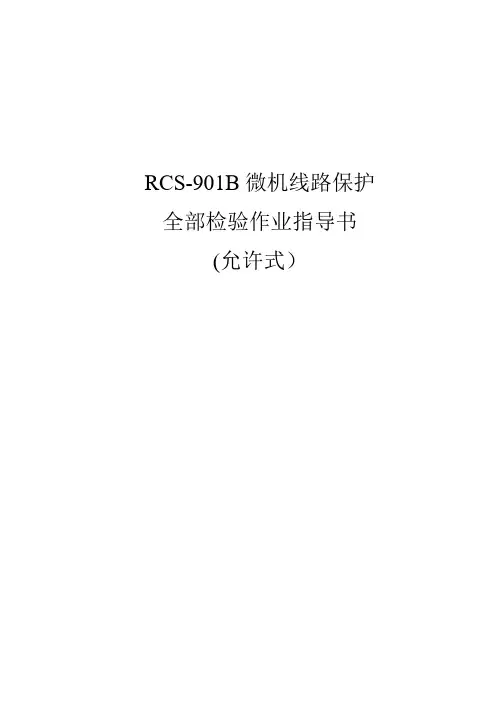

RCS-901B微机线路保护全部检验作业指导书(允许式）1 保护装置外观及接线检验危险点分析控制措施①装置带电拔、插插件导致插件损坏①断开装置电源②恢复时插件插错位置②插件拔下后按顺序摆放③人身静电感应损坏元器件③用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施序号检查内容检查结果（√/×）l 保护装置的硬件配置、标注及接线等应符合图纸要求2 保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确3 检查保护装置的背板接线有无断线、断路和焊接不良等现象，4 检查逆变电源插件的额定工作电压，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好5 电子元件、印刷线路、焊点等导电部分与金属框架间距应大于3mm6 保护装置的各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形现象,特别是CT回路的螺丝及连片，不允许有任何松动现象。
7 各插件应插、拔灵活，各插件和插座之间定位良好，插件插入插座深度合适8 保护装置的端子排连接应可靠，且标号应清晰正确9 切换开关、按钮、键盘等应操作灵活、手感良好10 各部件应清洁良好责任人：日期：2 保护装置电源检验危险点分析控制措施给装置加电压时接线错误损坏装置或电压加到空开电源侧损坏试验仪严格核对装置电源接线，确保接线正确，同时核对电源幅值及正负极性2.1逆变电源自启动性能检验序号检验内容检验结果1 直流电源由0缓慢升至80%额定电压值，运行指示灯应亮。
2 直流电源在80%额定电压值，断、合逆变电源开关，运行指示灯应亮。
责任人：日期：2.2 逆变电源输出电压及稳定性检测序号检验内容检验标准检验结果（V）1 空载状态下22～26 V2 正常工作状态下检测22～26 V责任人：日期：3 通电初步检查危险点分析控制措施直流电压过高或接线错误损坏装置通电时测量直流电压幅值、注意直流电源正负极性序号检验项目检验结果（√）1 保护装置通电自检2 检验键盘3 打印机与保护联机4 时钟的整定与校验责任人：日期：4 软件版本号及CRC校验码检验序号CPU号本年度网省调发布的有效实际软件版本号程序形成时间实际CRC校验码软件版本CRC校验码1 CPU责任人：日期：5 定值整定功能检查序号检验项目检验结果（√）1 整定值的整定、切换功能检验2 整定值的失电保护功能检验责任人：日期：6 模数变换系统测量精确度检验危险点分析控制措施①试验线接至端子排外侧造成模拟量加到一次设备上；①试验线接至装置侧，在端子排核对交流电压、电流通道，防止试验误接线；②接线不牢固、不正确造成试验结果错误或损坏试验仪②接线须经负责人认真检查，确保无误后方可进行试验③加入电流不符合电流互感器二次额定值③核对电流互感器二次额定电流（1A或5A）6.1 零漂检验序号测试内容测试标准及结果-0.01Ie<I<0.01Ie -0.05V<U<0.05VIA IB IC I0 UA UB UC UX1 CPU责任人：日期：6.2模拟量输入的幅值特性检验序号测试内容测试标准及结果误差小于5％70V 60V 30V 5V 1V 5IN 2IN IN 0.2IN 0.1IN1 CPU UA IA UB IB UC IC UX I02 DSP UA Icda UB Icdb UC Icdc责任人：日期：6.3 模拟量输入的相位特性检验序号测试内容测试标准及结果误差小于3度0 45 901 CPU UA－IA UB－IB UC－IC UA－UB UB－UC UC－UA UX－UA责任人：日期：7 开关量输入回路检验危险点分析控制措施损坏光隔严格按照说明书、图纸认真核对端子、正确执行7.1 开关量输入回路检验序号开关量名称保护装置端子开关量状态变位（√）1 投入零序保护n6072 投入主保护n6053 投入距离保护n6064 投入检修状态n6035 复归n6046 打印n6027 远传1 n6278 远传2 n6289 远跳n62610 TWJA n62211 TWJB n62312 TWJC n62413 合闸压力闭锁n62514 单跳启动重合闸n61715 三跳启动重合n61816 投闭重n610责任人：日期：7.2重合闸与开关量输入端子对应关系序号重合闸方式输入端子608 输入端子609 开关量状态变位（√）1 单重方式断开断开2 综重方式断开接通3 三重方式接通断开4 停用方式接通接通责任人：日期：8 光收发模块检查8.1 光纤通道告警检查序号测试内容信号灯检查结果1 断开光纤通道通道异常灯亮2 用尾纤将光纤通道环成自环通道异常灯灭责任人：日期：8.2 光发送功率测量序号检验内容检验标准检验结果（dB）1用光功率计通过尾纤接入装置TX测试装置的发送光功率－6dB∽-12 dB2用光功率计通过RX尾纤测试对端发送过来的发送功率责任人：日期：9 定值检验注：保护装置动作行为正确（√）；动作行为不正确（×）危险点分析控制措施①接线不牢固、不正确导致试验结果错误或校验仪损坏①认真核对设备及回路编号,认真检查试验接线，防止误动、误碰、误接线；试验接线必须经工作负责人检查。

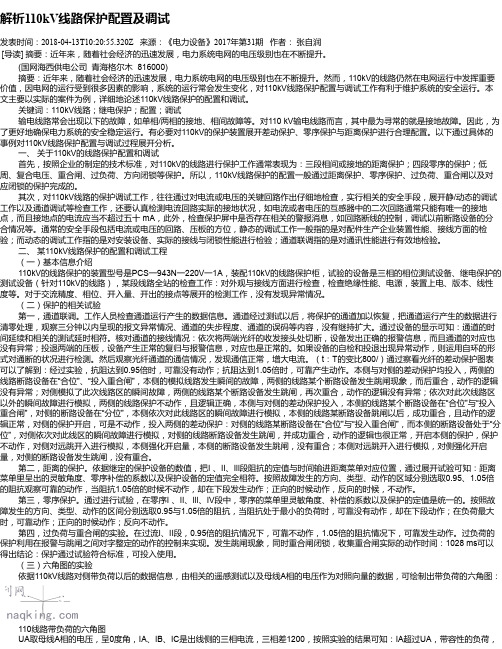

解析110kV线路保护配置及调试发表时间：2018-04-13T10:20:55.320Z 来源：《电力设备》2017年第31期作者：张自润[导读] 摘要：近年来，随着社会经济的迅速发展，电力系统电网的电压级别也在不断提升。
(国网海西供电公司青海格尔木 816000)摘要：近年来，随着社会经济的迅速发展，电力系统电网的电压级别也在不断提升。
然而，110kV的线路仍然在电网运行中发挥重要价值，因电网的运行受到很多因素的影响，系统的运行常会发生变化，对110kV线路保护配置与调试工作有利于维护系统的安全运行。
本文主要以实际的案件为例，详细地论述110kV线路保护的配置和调试。
关键词：110kV线路；继电保护；配置；调试输电线路常会出现以下的故障，如单相/两相的接地、相间故障等。
对110 kV输电线路而言，其中最为寻常的就是接地故障。
因此，为了更好地确保电力系统的安全稳定运行。
有必要对110kV的保护装置展开差动保护、零序保护与距离保护进行合理配置。
以下通过具体的事例对110kV线路保护配置与调试过程展开分析。
一、关于110kV的线路保护配置和调试首先，按照企业的制定的技术标准，对110kV的线路进行保护工作通常表现为：三段相间或接地的距离保护；四段零序的保护；低周、复合电压、重合闸、过负荷、方向闭锁等保护。
所以，110kV线路保护的配置一般通过距离保护、零序保护、过负荷、重合闸以及对应闭锁的保护完成的。
其次，对110kV线路的保护调试工作，往往通过对电流或电压的关键回路作出仔细地检查，实行相关的安全手段，展开静/动态的调试工作以及通道调试等检查工作，还要认真检测电流回路实际的接地状况，如电流或者电压的互感器中的二次回路通常只能有唯一的接地点，而且接地点的电流应当不超过五十 mA，此外，检查保护屏中是否存在相关的警报消息，如回路断线的控制，调试以前断路设备的分合情况等。
通常的安全手段包括电流或电压的回路、压板的方位，静态的调试工作一般指的是对配件生产企业装置性能、接线方面的检验；而动态的调试工作指的是对安装设备、实际的接线与闭锁性能进行检验；通道联调指的是对通讯性能进行有效地检验。
附件13：福建电网继电保护检验规程________________________________________________________________________________________ PSL-621D线路保护检验规程福建省电力有限公司2010年6月目次1 范围............... ... ... ... ... ... ... ... (1)2 规范性引用文件...... ... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... ... (1)4 检验项目...... ... ... ... ... ... ... ... . (2)5 检验内容...... . . . . . . ... ... ... ... ... (5)1范围本规程规定了PSL-621D线路保护的检验内容、检验要求和试验接线。
本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行PSL-621D线路保护的现场检验。
2规范性引用文件下列文档中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文档的最新版本。
凡是不注日期的引用文档，其最新版本适用于本规程。
国家电网科〔2009〕572号继电保护和电网安全自动装置现场工作保安规定GB/T 7261-2000 继电器及继电保护装置基本试验方法GB/T 14285-2006 继电保护和安全自动装置技术规程DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 624-1997 继电保护微机型试验装置技术条件DL/T 478-2001 静态继电保护及安全自动装置通用技术条件国家电网生技[2005] 400号国家电网公司十八项电网重大反事故措施（试行）调继[2005] 222号《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3总则3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB 14285-2006《继电保护和安全自动装置技术规程》、DL/T 995-2006《继电保护和电网安全自动装置检验规程》以及本规程，理解和熟悉检验内容和要求。
