水电站工程施工组织设计第一节工程基本资料坪头一级水电站工程位于宝鸡市陈仓区坪头镇周川村的渭河干流上，距宝鸡市区35km。
电站坝址以上控制流域面积30308km2，装机4800KW(2#215;40000KW+1#215;2000KW)，设计多年平均发电量3786万kWh，年利用小时数为3786h。
本水电站为低坝引水式电站，工程开发任务主要为发电，无供水、灌溉、防洪等综合利用要求。
该水电站主要由拦河大坝、引水隧道(包括压力管道)和厂区枢纽三大部分组成。
本工程属五等小(2)型工程，主要建筑物按5级设计。
主要建筑物如下:1.拦河大坝:为重力式溢流坝，坝轴线长152m，坝顶高程675m，坝底宽20.8m，冲沙3孔，单孔宽6m。
闸进口底板高程666.0m，洞身6.0#215;5.0m。
2.引水建筑物包括隧洞进水口、引水洞和压力管道。
隧洞进水口为压力墙式进水口，底板高668.50m，进水口闸孔尺寸4.5#215;4m(2孔)，隧洞洞身断面为圆形，内径7.0m，洞身长390m。
引水隧洞末分成三个引水支洞，1、2支洞内径4m，3号内径3m，支洞末接长5m、1、2号管径4m，3号管径3m的钢管与机组蝶阀相连。
3.厂房:厂房向东南布置，长42m，宽15.0m，水轮机层高程662.446m，发电机层高程669.647m，房顶高程782.15m。
4.尾水:尾水底板高程为653.40m，设计尾水位660.3m。
本电站施工对外交通运输条件较好。
310国道从电站南区通过，陇海铁路从厂区北边通过。
施工时从电站厂房南侧上游方向修长130m，宽5m道路，为厂区施工运输机电设备和建材，工程结束后作为进厂交通道路。
工程所在地河道中石子、砂料储量丰富，可就近采用，邻近山体均为花岗岩亦可就地开采使用，材料储量丰富。
110KV输电线路和10KV供电线路均通过或达电站区域，施工用电直接从附近电源点引一回10KV线路至工区。
本工程主体工程量:土方开挖8.83万m3，石方开挖2.72万m3,回填土石方1.17万m3，砌石3.63m3，砼2.22万m3，共需钢材344t，水泥1.78万t。
【⽔电站施组】⽔电站⼯程施⼯组织设计第⼀章⼯程概况1.1 ⼯程概况1.2 ⽔⽂⽓象和⼯程地质1.3 天然建筑材料1.4弃渣场1.5对外交通1.6本合同⼯作范围第⼆章施⼯组织设计编制2.1 建设情况2.2 施⼯组织编制原则及编制依据2.3 ⼯程总⽬标2.4 ⼯程项⽬施⼯关键技术实施2.5前期组织2.6 施⼯总体部署2.7施⼯组织与管理第三章施⼯总平⾯布置3.1 ⽣产、⽣活⽤房布置3.2 交通布置3.3 风、⽔、电布置3.4 通讯系统3.5 施⼯辅助设施的布置3.6 ⽣产、⽣活⽤房及施⼯⽤地⼀览表附：《施⼯平⾯布置图》第四章施⼯导流4.1 施⼯导流简介4.2 施⼯导流⽅案4.3 围堰设计、施⼯4.4 施⼯度汛第五章施⼯进度计划及⼯期保证措施5.1 进度计划安排原则5.2 施⼯总进度计划附图：《施⼯进度横道图》5.3 ⼯期保证措施5.4 缩短⼯期的主要措施5.5 进度计划承诺第六章主体⼯程施⼯⽅案及关键性技术措施6.1 施⼯测量6.2 ⼟、⽯⽅明挖⼯程6.3 隧洞开挖⼯程6.4混凝⼟⼯程6.5钻孔和灌浆⼯程6.6基础防渗墙⼯程6.7⼟⽯⽅填筑⼯程6.8砌体⼯程6.9屋⾯和地⾯建筑⼯程6.10闸门及启闭机制造和安装⼯程6.11压⼒钢管制造和安装⼯程第七章施⼯组织机构7.1 施⼯组织管理机构7.2 拟派驻现场管理⼈员配备7.3 职能部们职责第⼋章质量⽬标、质量保证体系及措施8.1 质量⽅针与⽬标8.2 质量管理保证措施8.3 质量管理技术措施8.4 技术保证措施8.5 本⼯程执⾏规范、规程第九章施⼯安全保证措施9.1 安全⽬标⽹络9.2 安全⽬标达标措施9.3 现场施⼯安全措施第⼗章施⼯信息化管理10.1 施⼯信息化管理资源配置10.2 施⼯信息化管理制度10.3 施⼯信息化管理的内容及要求10.4 信息传递第⼗⼀章⽂明施⼯及环境保护措施11.1 ⽂明施⼯与环境保护⽬标11.2 ⽂明施⼯、环境保护组织机构及主要职责11.3 ⽂明施⼯与环境保护措施第⼀章⼯程概况1.1⼯程概况三岩龙⽔电站位于四川省⽢孜州九龙县境内，三岩龙河系雅砻江中下游左岸⼀级⽀流，位于川藏⾼原南缘、四川省⽢孜藏族⾃治州的东南部。
水电站施工组织设计方案.doc【1】一、项目背景和概述1.1 项目背景在此处详细描述项目的背景和目的，包括项目的规模、性质、地理位置等信息。
1.2 项目概述在此处详细描述项目的整体概述，包括项目的目标、、计划等内容。
二、施工组织管理2.1 组织结构在此处描述项目的施工组织结构，并详细说明各职能部门的职责。
2.2 人员安排在此处列出项目中的各个重要职位，人员的数量及具体职责。
2.3 项目管理流程在此处列出项目管理的各个流程和步骤，并详细描述每一个步骤的具体操作。
三、施工安全管理3.1 安全目标在此处明确项目的安全目标，包括零事故、零伤亡等。
3.2 安全管理组织在此处描述项目的安全管理组织机构，并明确各个部门的职责。
3.3 安全措施在此处列出项目的各项安全措施，并详细说明实施方法和要求。
四、施工进度管理4.1 施工进度计划在此处详细描述项目的施工进度计划，包括总体计划和具体计划。
4.2 进度控制措施在此处描述项目的施工进度控制措施，包括进度监控、进度调整等。
4.3 风险分析及应急措施在此处进行风险分析，确定可能的影响因素，并制定相应的应急措施。
五、质量管理5.1 质量目标在此处明确项目的质量目标，包括符合相关标准要求、达到客户要求等。
5.2 质量控制在此处描述质量控制的具体措施和方法，并明确责任部门和人员。
5.3 现场检查和评审在此处描述现场检查和评审的具体步骤和要求。
【1结束】【附件】1. 附件1：施工组织机构图2. 附件2：施工进度计划表3. 附件3：风险分析报告4. 附件4：质量检查记录表【法律名词及注释】1. 法律名词1：注释12. 法律名词2：注释23. 法律名词3：注释3【2】一、项目背景和概述1.1 项目背景在此处详细描述水电站项目的背景和目的，包括项目的规模、性质、地理位置等信息。
1.2 项目概述在此处详细描述水电站项目的整体概述，包括项目的目标、、计划等内容。
二、施工组织管理2.1 组织结构在此处描述水电站项目的施工组织结构，并详细说明各职能部门的职责。
精品施工组织设计方案范文水电站工程建设项目施工组织设计word清晨的阳光透过窗帘，洒在了我的书桌上，我的思绪开始在这个宁静的早晨里游走。
作为一名有着十年方案写作经验的大师，我已经习惯了将每一个细节都打磨到极致，今天，我要为大家呈现一份关于水电站工程建设项目施工组织设计的方案。
一、工程概况这次的水电站工程建设项目位于我国某河流的中游，工程主要包括大坝、发电机组、输电线路等部分。
工程规模宏大，施工难度系数高，对施工组织设计提出了极高的要求。
二、施工总体布局1.施工分区：根据工程特点，将施工现场划分为大坝施工区、发电机组安装区、输电线路施工区三个部分。
2.施工顺序：进行大坝施工，然后是发电机组安装，进行输电线路施工。
3.施工时间安排：整个工程预计耗时三年，其中大坝施工时间为一年，发电机组安装时间为一年，输电线路施工时间为一年。
三、施工资源配置1.人力资源：根据工程需求，合理安排各类施工人员，包括工程师、技术人员、施工队伍等。
2.设备资源：确保施工现场设备充足，包括挖掘机、装载机、混凝土搅拌机等。
3.材料资源：提前采购各类建筑材料，如水泥、钢材、木材等，确保施工过程中材料供应充足。
四、施工质量控制1.制定严格的施工质量标准，确保施工过程符合国家相关规范。
2.设立质量检测小组，对施工现场进行定期检查，确保施工质量。
3.对施工人员进行质量意识培训，提高施工质量。
五、施工安全与环保1.制定详细的施工安全措施，确保施工现场安全。
2.设置安全警示标志，提醒施工人员注意安全。
3.对施工现场进行绿化，减少施工过程中的环境污染。
六、施工进度管理1.制定详细的施工进度计划，确保工程按时完成。
2.设立进度监控小组，对施工进度进行实时跟踪。
3.对施工进度进行调整，确保工程顺利进行。
七、施工成本控制1.制定合理的施工预算，确保工程成本控制在预算范围内。
2.对施工现场进行成本核算，及时发现成本问题。
3.采取有效措施，降低施工成本。

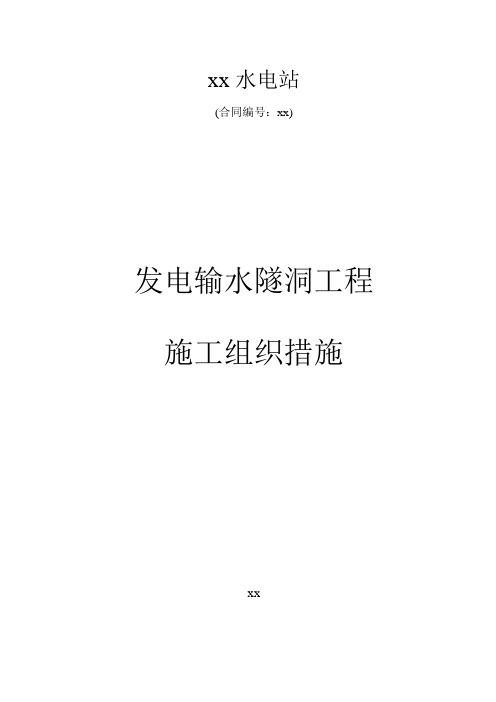

xx水电站(合同编号：xx)发电输水隧洞工程施工组织措施xx第一节工程概况一、工程概况xx电站位于xx乡，坝址设xx溪与水溪汇合上游约300m处，距县政府所在地鹤溪镇60km；厂址设在标溪xx处河道左岸。
