DLT6562006火力发电厂汽轮机控制系统验收测试规程一、引言本规程旨在为火力发电厂汽轮机控制系统的验收测试提供详细的指导和规范，确保汽轮机控制系统的性能、可靠性和安全性符合相关标准和要求。
通过严格的验收测试，可以验证汽轮机控制系统在各种运行工况下的稳定性、准确性和响应性，为机组的安全稳定运行提供保障。
二、测试目的1. 验证汽轮机控制系统的功能和性能是否满足设计要求和相关标准。
2. 检测汽轮机控制系统在不同运行工况下的稳定性、准确性和响应性。
3. 发现和排除汽轮机控制系统存在的潜在问题和故障，确保系统的可靠性和安全性。
4. 为汽轮机控制系统的投运和维护提供依据和参考。
三、测试范围本规程适用于火力发电厂各种类型的汽轮机控制系统，包括模拟量控制系统（MCS）、数字电液控制系统（DEH）、顺序控制系统（SCS）等。
测试范围涵盖了汽轮机控制系统的各个组成部分，如传感器、执行器、控制器、通讯系统等。
四、测试条件1. 测试环境测试应在火力发电厂的实际运行环境中进行，模拟各种运行工况和负荷变化。
测试现场应具备良好的照明、通风和安全条件，确保测试人员的安全。
测试设备和仪器应符合相关标准和要求，经过校准和检定，并在有效期内使用。
2. 测试设备汽轮机控制系统：包括控制器、传感器、执行器等。
测试仪器：如示波器、信号发生器、数据采集系统等。
模拟负载：用于模拟汽轮机的负荷变化。
通讯设备：用于连接测试设备和汽轮机控制系统。
3. 测试人员测试人员应具备相关的专业知识和技能，熟悉汽轮机控制系统的原理和结构。
测试人员应经过培训和考核，具备独立进行测试的能力。
测试人员应严格遵守测试规程和安全规定，确保测试的安全和准确性。
五、测试项目和方法1. 功能测试控制器功能测试控制器的输入输出信号应符合设计要求，信号范围、精度、分辨率等应满足相关标准。
控制器的控制算法应正确，能够实现对汽轮机的转速、功率、压力等参数的控制。
控制器的自诊断功能应正常，能够及时检测和报警系统故障。

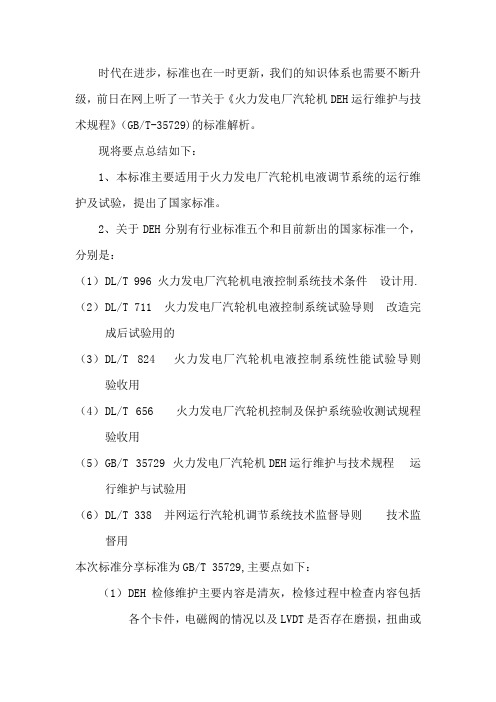

时代在进步，标准也在一时更新，我们的知识体系也需要不断升级，前日在网上听了一节关于《火力发电厂汽轮机DEH运行维护与技术规程》（GB/T-35729)的标准解析。
现将要点总结如下：1、本标准主要适用于火力发电厂汽轮机电液调节系统的运行维护及试验，提出了国家标准。
2、关于DEH分别有行业标准五个和目前新出的国家标准一个，分别是：（1）D L/T 996 火力发电厂汽轮机电液控制系统技术条件设计用. （2）D L/T 711 火力发电厂汽轮机电液控制系统试验导则改造完成后试验用的（3）D L/T 824 火力发电厂汽轮机电液控制系统性能试验导则验收用（4）D L/T 656 火力发电厂汽轮机控制及保护系统验收测试规程验收用（5）G B/T 35729 火力发电厂汽轮机DEH运行维护与技术规程运行维护与试验用（6）D L/T 338 并网运行汽轮机调节系统技术监督导则技术监督用本次标准分享标准为GB/T 35729,主要点如下：（1）D EH检修维护主要内容是清灰，检修过程中检查内容包括各个卡件，电磁阀的情况以及LVDT是否存在磨损，扭曲或松动，压力测量装置是否完好（2）检修工作分为检修计划书的制定，检修前的准备，停电检修和受电后的检修（3）检修过程中对运行中发现的缺陷重点检查。
受电后测试重要卡件（如转速测量卡，超速保护卡，汽门控制卡）（4）对DEH控制功能进行仿真检测，确认跳闸信号正确动作。
3、检修结速后按照774标准进行上电，对重要卡件进行检测，检查接口信号，测试重要保护功能。
检查重要功能要用仿真软件，如果没有用强制信号对重要保护逻辑进行试验。
4、检修完成后需要对汽门进行单体调试，单体调试过程中热工人员和检修人员必须到现场共同确认阀门动作情况。
（1）对汽门的零位和满位标定和行程的测量（2）对汽门的行程开关进行标定，行程开关标定很重要，会影响到汽门的关闭时间，行程开关不过会导致汽门关闭时间不合格。
（3）调节汽门的线性曲线良好。

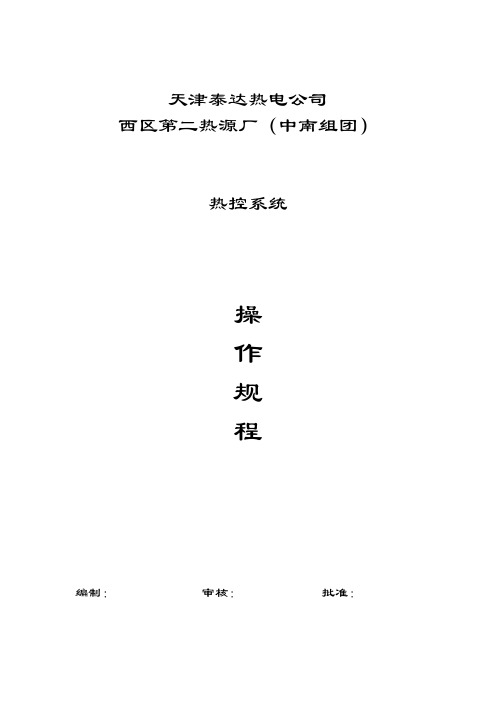

天津泰达热电公司西区第二热源厂（中南组团）热控系统操作规程编制：审核：批准：目录1 适用范围 (1)2 引用标准 (1)3 设备环境要求 (1)3.1 控制室及电子设备间的环境 (1)3.2 热控控制系统电源及接地 (2)3.3 仪表控制气源质量 (3)4 控制系统设备、机柜及模件 (4)4.1通用检修项目 (4)4.2 DCS 系统 (4)4.3 控制系统软件的维护管理 (5)5 测量仪表检修、校验 (6)5.1 基本检修与标准 (6)5.2 通用检测仪表的检修与标准 (8)5.3 温度检测仪表 (12)5.4 压力检测仪表 (20)5.5 物位检测系统的检修与标准 (22)5.6 流量检测仪表 (25)5.7 分析仪表 (28)5.8 特殊仪表 (30)6 执行器及基地调节器 (34)6.1电动执行机构 (34)6.2电磁阀 (35)7 保护联锁试验 (36)天津泰达热电公司西区第二热源厂热控装置检修规程1适用范围本规程适用于天津开发区西区第二热源厂热控设备的检修、维护、试验和调整校验工作，规定了检修的内容、方法及质量标准，是热控设备检修的主要依据。
2引用标准本规程引用了如下几个标准：DL/T 774- 2001 火力发电厂分散控制系统运行检修导则G—RK—95—51 火力发电厂分散控制系统技术规范书DL/T 659- 2006 火力发电厂分散控制系统在线验收测试规程DL/T 655－2006 火力发电厂锅炉炉膛安全监控系统在线验收测试规程DL/T 656－2006 火力发电厂汽机控制系统在线验收测试规程DL/T 657－2006 火力发电厂模拟控制系统在线验收测试规程DL/T 658－2006 火力发电厂开关量控制系统在线验收测试规程JB/TS234－90 工业控制计算机系统验收大纲DLT5190-2004 电力建设施工及验收技术规范（热工仪表及控制装置篇）3设备环境要求热控设备的环境条件主要包括空气质量、温度和湿度等，它直接影响机组的安全稳定经济运行，控制室及控制设备的环境必须满足设备制造厂家的要求。
火电热工及计量监督标准规程目录（2016）1.JJG(电力)02 -1996 电子皮带秤实物检测装置检定规程2.JJG 49-2013 弹簧管式精密压力表及真空表检定规程替代JJG 49-19993.JJG 52-2013 弹簧管式一般压力表、压力真空表和真空表检定规程替代JJG52-19994.JJG 59-2007 活塞式压力计检定规程5.JJG 75-1995 标准铂铑10- 铂热电偶检定规程6.JJG 105-2000 转速表检定7.JJG 123-2004 直流电位差计检定规程8.JJG 128-2003 二等标准水银温度计检定规程9.JJG 129-2011 一等标准活塞式压力计检定规程替代JJG 129-199010.JJG 130-20011 工作用玻璃液体温度计检定规程替代JJG 130-200411.JJG 131-2004 电接点玻璃水银温度计检定规程12.JJG 134-2003 磁电式速度传感器检定规程13.JJG 159-2008 双活塞式压力真空计检定规程替代JJG 159-199414.JJG 160-2007 标准铂电阻温度计检定规程替代JJG 160-199215.JJG 161-1994 一等标准水银温度计检定规程16.JJG 164-2000 液体流量标准装置检定规程17.JJG 186-1997 动圈式温度指示、指示位式调节仪表检定规程18.JJG 195-2002 皮带秤检定规程19.JJG 190-1997 电动式振动试验台检定规程20.JJG 205-2005 机械式温湿度计检定规程21.JJG 226-2001 双金属温度计检定规程替代JJG 226-198922.JJG 229-2010 工业铂、铜热电阻检定规程替代JJG 229-198723.JJG 233-2008 压电加速度计检定规程24.JJG 234-1990 动态称重轨道衡检定规程25.JJG 239-1994 二、三等标准活塞式压力真空计26.JJG 257-2007 转子流量计检定规程27.JJG 310-2002 《压力式温度计检定规程》28.JJG 315-1983 直流数字电压表试行检定规程29.JJG 326-2006 转速标准装置检定规程替代JJG 326-198330.JJG 350-1994 标准套管铂电阻温度计检定规程31.JJG 363-1984 半导体点温计检定规程32.JJG 364-1994 表面温度计检定规程33.JJG 539-1997 数字指示秤检定规程34.JJG 540-1988 工作用液体压力计试行检定规程35.JJG 544-2011 压力控制器检定规程替代JJG 544-199736.JJG 572-1988 带电动PID调节电子自动平衡记录仪检定规程替代JJG572-198837.JJG 633-2005 气体容积式流量计检定规程替代JJG 633-198438.JJG 637-2006 高频标准振动台试行检定规程39.JJG 638-1990 液压式振动试验台检定规程40.JJG 640-1994 差压式流量计检定规程41.JJG 644-2003 振动位移传感器定规程42.JJG 667-2010 液体容积式流量计检定规程43.JJG 718-1991 温度巡回检测仪检定规程44.JJG 781-2002 数字指示轨道衡45.JJG 856-1994 500℃以下工作用辐射温度计检定规程46.JJG 860-1994 压力传感器（静态）检定规程47.JJG 874-2007 《温度指示控制仪检定规程》48.JJG 875-2005 数字压力计检定规程49.JJG 882-2004 压力变送器检定规程50.JJG 1003-2005 流量积算器检定规程51.JJG 1027-1991 测量误差及数据处理技术规范52.JJG 1098-2003 热电偶、热电阻自动测量系统校准规范53.JJG 2003-1987 热电偶检定系统54.JJG 2020-1989 273.15 ～903.89K温度计量器具检定系统55.JJG 2062-1990 13.81 ～273.15K温度计量器具检定系统56.JJF 1001-2011 通用计量术语及定义替代JJF 1001-199857.JJF 1004-2004 流量计量名词术语及定义58.JJF 1007-2007 温度计量名词术语及定义59.JJF 1008-2008 压力计量名词术语及定义60.JJF 1022-1991 计量标准命名技术规范61.JJF 1030-2010 恒温槽技术性能测试规范62.JJF 1033-2008 计量标准考核规范63.JJF 1048-1995 数据采集系统校准规范64.JJF 1059-2012 测量不确定度评定与表示65.JJF 1069-2012 法定计量检定机构考核规范66.JJF 1098-2003 热电偶、热电阻自动测量系统校准规范67.JJF 1117-2010 测量仪器比对规范68.JJF 1183-2007 温度变送器校准规范69.GBT 4213—1992 气动调节阀70.GBT 4270-99 技术文件用热工图形符号与文字代号71.GB/T 4830-1984 工业自动化仪表气源压力范围和质量72.GB/T 9385 计算机软件需求说明编制指南73.GB/T 9386 计算机软件测试文件编制规范74.GBT 13399-1992 汽轮机安全装置技术条件75.GBT 14394-2008 计算机软件可靠性和可维护性管理管理替代GBT14394-9376.GB/T 19001 质量管理体系要求77.GBT 50093—2002 自动化仪表工程施工及验收规范78.GBT 4213—1992 气动调节阀79.GBT 4270-99 技术文件用热工图形符号与文字代号80.GB/T 4830-1984 工业自动化仪表气源压力范围和质量81.GBT 13399-1992 汽轮机安全装置技术条件82.GBT 14394-2008 计算机软件可靠性和可维护性管理83.GBT 50093—2013 自动化仪表工程施工及验收规范替代GBT 50093—200284.GB 50131-2007 自动化仪表工程施工质量验收规范85.GBT 50174—2008 电子计算机房设计规范86.中华人民共和国主席令28号(1985年）中华人民共和国计量法87.中华人民共和国计量法实施细则88.国务院法令中华人民共和国强制检定的工作计量器具检定管理办法89.（国能安全[2014]161号）《防止电力生产事故的二十五项重点要求》90.水利电力部门电测热工计量仪表检定管理规定91.水利电力部门火力发电厂热工仪表及控制装置监督条例92.NDGJ16-89（能源部）火电厂热工自动化设计技术规定93.DL/T 261-2012 火力发电厂热工自动化系统可靠性评估技术导则94.DL/T 367-2010 火力发电厂大型风机的检测与控制技术条件95.DL/T 435-2004 电站煤粉锅炉炉膛防爆规程替代DL 435-199196.DL-T 496-2001 水轮机电液调节系统及装置调整试验导则97.DLT 520-2007 火力发电厂入厂煤检测试验室技术导则98.DL-T 563-2004 水轮机电液调节系统及装置技术规程99.DLT 589—2010 火力发电厂燃煤锅炉的检测与控制技术条件100.DL-T 590-2010 火力发电厂凝汽式汽轮机的检测与控制技术条件101.DLT 591-2010 火力发电厂汽轮发电机的检测与控制技术条件102.DL/T 592-2010 火力发电厂锅炉给水泵的检测与控制技术条件103.DL/T 655-2006 火力发电厂锅炉炉膛安全监控系统验收测试规程替代DL/T 655-1998104.DL/T 656-2006 火力发电厂汽轮机控制系统验收测试规程替代DL/T 656-1998105.DL/T 657-2006 火力发电厂模拟量控制系统验收测试规程替代DL/T 657-1998106.DL/T 658-2006 火力发电厂开关量控制系统验收测试规程替代DL/T 658-1998107.DL/T 659-2006 火力发电厂分散控制系统验收测试规程替代DL/T 659-1998108.DL/T 701-2012 火力发电厂热工自动化术语109.DL/T 711-1999 汽轮机调节控制系统试验导则110.DL/T 774-2004 火力发电厂热工自动化系统检修运行维护规程替代DL/T 774-2001111.DL/T 775-2001 火力发电厂除灰除渣热工自动化系统调试规程112.DLT 793-2012 发电设备可靠性评价规程113.DL/T 824-2002 汽轮机电液调节系统性能验收导则114.DL/T 838-2003 发电企业设备检修导则115.DL/T 855-2004 电力基本建设火电设备维护保管规程116.DL/T 924-2005 火力发电厂厂级监控信息系统技术条件117.DL/T 996-2006 火力发电厂汽轮机电液控制系统技术条件118.DL/T 1012-2006 火力发电厂汽轮机监视和保护系统验收测试规程119.DL/T 1051-2007 电力技术监督导则120.DL/T 1056-2007 发电厂热工仪表及控制系统技术监督导则121.DL-T 1083-2008 火力发电厂分散控制系统技术条件122.DL/T 1091-2008 火力发电厂锅炉炉膛安全监控系统技术规程123.DL/T 5000-2000 火力发电厂设计技术规程替代DL/T 5000-1994124.DL/T 5004-2004 火力发电厂热工自动化实验室设计标准125.DL/T 5175-2003 火力发电厂热工控制系统设计技术规定126.DL/T 5182-2004 火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定127.DL/T 5190.4-2012 电力建设施工技术规范第4部分：热工仪表及控制装置128.DL/T 5190.5-2004 电力建设施工及验收技术规范第5部分：热工自动化DLT129.DLT 5227-2005 火力发电厂辅助系统（车间）热工自动化设计技术规定130.DL/T 5428-2009 火力发电厂热工保护系统设计技术规定131.DLT 5455-2012 火力发电厂热工电源及气源系统设计技术规程132.DL/T 1091-2008 火力发电厂锅炉炉膛安全监控系统技术规程133.DL/T 665-2009 水汽集中取样装置验收标准。
火力发电厂开关量控制系统验收测试规程Code for acceptance test of on-offcontrol system in fossil fuel power plantDL/T 658—2006代替DL/T 658—1998前 言本标准是根据《国家发展改革委办公厅关于印发2006年度电力行业标准项目计划的通知》(发改办工业[2006]1093号)的安排对DL/T 658-1998进行修订的。
本标准与DL/T 658-1998《火力发电厂顺序控制系统在线验收测试规程》相比有以下主要变化：——适用范围扩大到装设单机容量125MW～1000MW等级机组的火力发电厂新建工程各阶段的开关量控制系统验收测试和技术改造工程的开关量控制系统验收测试。
——考虑到实际可操作性，完好率考核统计期缩短到不少于60d，开关量控制系统使用次数达到5次及以上。
——增加附录A～附录E。
本标准自发布实施之日起，代替DL/T 658-1998。
本标准的附录A、附录B、附录D为规范性附录。
本标准的附录C、附录E为资料性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业热工自动化标准化技术委员会归口并解释。
本标准负责起草单位：华能国际电力股份有限公司。
本标准主要起草人：刘庆红、吴志雄、林新田。
本标准首次发布时间：1998年3月19日，本次为第一次修订。
1 范 围本标准规定了火力发电厂开关量控制系统验收测试的内容、方法以及应达到的要求。
本标准适用于装设单机容量为125MW～1000MW等级机组的火力发电厂新建工程各个阶段的开关量控制系统验收测试和技术改造工程的开关量控制系统验收测试。
其他容量机组的验收测试以及机组重大检修后的测试也可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
DLT6592006火力发电厂分散控制系统验收测试规程1一、引言本规程旨在规范火力发电厂分散控制系统（DCS）的验收测试工作，确保 DCS 系统的性能、功能和可靠性满足设计要求和运行标准。
通过详细的测试步骤和标准，为火力发电厂的DCS 系统验收提供指导，保障发电厂的安全、稳定运行。
二、适用范围本规程适用于火力发电厂新建、扩建或改造项目中 DCS 系统的验收测试。
涵盖了 DCS 系统的硬件、软件、通信、控制逻辑等各个方面的测试内容。
三、术语和定义1. 分散控制系统（DCS）：一种基于计算机技术、通信技术和控制技术的综合性控制系统，将电厂的各个控制子系统集中在一个统一的平台上进行管理和控制。
2. 硬件：DCS 系统中的物理设备，包括控制器、输入输出模块、通信网络等。
3. 软件：DCS 系统中的程序和数据，包括操作系统、控制算法、人机界面等。
4. 通信：DCS 系统中各个设备之间的数据传输和交换。
5. 控制逻辑：DCS 系统中用于实现控制功能的程序和算法。
四、验收测试准备1. 测试环境准备搭建与实际运行环境相似的测试平台，包括硬件设备、软件系统、通信网络等。
确保测试环境的稳定性和可靠性，避免因环境因素导致测试结果不准确。
准备测试所需的工具和仪器，如示波器、万用表、逻辑分析仪等。
2. 测试人员准备组建专业的测试团队，包括熟悉 DCS 系统的工程师、测试人员和操作人员。
对测试人员进行培训，使其熟悉测试规程、测试方法和测试工具的使用。
明确测试人员的职责和分工，确保测试工作的顺利进行。
3. 测试计划制定根据项目要求和 DCS 系统的特点，制定详细的测试计划，包括测试内容、测试步骤、测试时间、测试人员等。
测试计划应经业主、监理和施工单位等相关方的审核和批准。
五、硬件验收测试1. 控制器验收测试外观检查：检查控制器的外观是否完好，有无损坏、变形、划痕等。
功能测试：测试控制器的基本功能，如输入输出点数、控制算法、通信接口等，确保控制器能够正常工作。
中华人民共和国电力行业标准火力发电厂顺序控制系统在线验收测试规程DL／T 658—1998中华人民共和国电力工业部1998—03—19批准1998—10-01实施1 范围本规程规定了火力发电厂顺序控制系统在线验收测试的内容、方法，以及应达到的标准，适用于300MW及以上机组采用分散控制系统构成的顺序控制系统订货合同和工程建设的最终在线验收测试。
对于采用其他顺序控制装置构成的顺序控制系统也可参照使用。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DL5000—94 火力发电厂设计技术规程JB／TS234—91 工业控制计算机系统验收大纲SDJ279—90 电力建设施工及验收技术规范(热工仪表及控制装置篇)电建[1996]159 火力发电厂基本建设工程启动及竣工验收规程(1996年版)3 定义3．1 顺序控制sequencecontr01实现生产过程所要求的一系列顺序动作的控制。
3．2 子组级顺序控制sub-groupofsequencecontrol控制范围仅限于单台辅机及其附属设备的顺序控制。
3．3组级顺序控制groupofsequencecontrol控制范围包括有关联的多个子组级的顺序控制。
3．4开关量信号on-offsignal只有电路合通或断开两种工作状态的信号。
4 测试条件4．1 顺序控制系统在线验收测试前应达到下列基础条件：a)顺序控制装置、变送器、过程开关和执行器等部件，均按有关规定安装、调试，并按SDJ279验收合格。
b)顺序控制系统的投入率应超过95％，而且累计动作次数已达到五次及以上。
各系统的控制功能已基本达到原设计要求，并已随机组连续运行90天以上。
c)顺序控制系统所有部件的制造厂技术资料及控制系统的软件资料完整、齐全。
d)顺序控制系统运行过程中的运行记录完整。

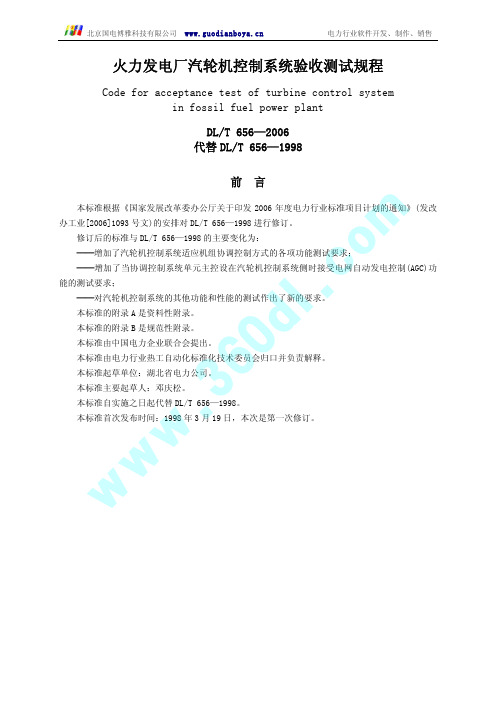

火力发电厂汽轮机控制系统验收测试规程Code for acceptance test of turbine control systemin fossil fuel power plantDL/T 656—2006代替DL/T 656—1998前言本标准根据《国家发展改革委办公厅关于印发2006年度电力行业标准项目计划的通知》(发改办工业[2006]1093号文的安排对DL/T 656—1998进行修订。
修订后的标准与DL/T 656—1998的主要变化为:——增加了汽轮机控制系统适应机组协调控制方式的各项功能测试要求;——增加了当协调控制系统单元主控设在汽轮机控制系统侧时接受电网自动发电控制(AGC功能的测试要求;——对汽轮机控制系统的其他功能和性能的测试作出了新的要求。
本标准的附录A 是资料性附录。
本标准的附录B 是规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业热工自动化标准化技术委员会归口并负责解释。
本标准起草单位:湖北省电力公司。
本标准主要起草人:邓庆松。
本标准自实施之日起代替DL/T 656—1998。
本标准首次发布时间:1998年3月19日,本次是第一次修订。
w w w .360d l .c o m1 范围本标准规定了火力发电厂汽轮机电液控制系统验收测试的内容、方法以及应达到的技术要求。
本标准适用于单机容量为125MW~600MW 等级机组火力发电厂新建工程各个阶段或技术改造工程的汽轮机电液控制系统的验收测试。
其他容量机组的验收测试以及机组重大检修后的验收测试也可参照执行;汽动给水泵汽轮机电液控制系统的验收测试可参照本规程的有关部分执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
DL/T 657 火力发电厂模拟量控制系统在线验收测试规程DL/T 659 火力发电厂分散控制系统在线验收测试规程DL/T 701 火力发电厂热工自动化术语DL/T 711 汽轮机调节控制系统试验导则3 术语、定义和缩略语下列术语、定义和缩略语适用于本标准;本标准采用的其他术语、定义和缩略语参见DL/T 701。
3.1 数字式电液控制系统 digital electro-hydraulic control(DEH由电气原理设计的敏感元件,按电气、液压原理设计的放大元件和伺服机构,实现控制逻辑的汽轮机调节、保安系统。
一般由电子控制器、电液转换装置和液压伺服机组成,简称电液调节系统或电调系统。
3.2 汽轮机自启动 automatic turbine control(ATC根据汽轮机的热应力或其他设定参数,指挥汽轮机控制系统完成汽轮机的启动、并网带负荷或停止运行的自动控制系统。
3.3 超速保护控制 overspeed protection control(OPC机组甩负荷的同时,或转速超过预设值时,自动关闭调节汽门,防止转速达到超速跳闸保护动作值,并维持机组在额定转速下运行。
3.4 自动发电控制 automatic generation control(AGC根据电网负荷指令,控制发电机有功功率的自动控制系统。
3.5 辅机故障减负荷 run back(RB当发生部分主要辅机故障跳闸,使锅炉最大出力低于给定负荷时,CCS 将机组甩负荷快速降低到实际所能达到的相应出力,并能控制机组在允许参数范围内继续运行称为辅机故障减负荷;RB 试验是通过真实的辅机跳闸来检验机组在故障下的运行能力和CCS 的控制性能,RB 功能的实现为机组在高度自动化运行方式下的安全性提供了保障。
w w w .360d l .c o m4 验收测试内容及测试条件4.1 验收测试内容4.1.1 在完成汽轮机控制系统的调整试验,机组进行试运行的过程中,结合机组的启动过程应对系统的功能按5.1.1、5.1.3~5.1.6、5.2~5.4、5.5.1、5.7,对系统的性能按第6部分进行测试,确认系统的各项功能和性能满足要求。
4.1.2 汽轮机控制系统接受RB 指令,参与RB 功能的测试应结合锅炉安全监控系统的该项测试一并进行。
4.1.3 汽轮机控制系统参加机组协调控制和接受AGC 控制的功能测试工作,可以和模拟量控制系统进行协调控制功能的验收测试一起进行。
4.1.4 在机组试运中结合机组的超速试验,按5.1.2和5.6的要求对汽轮机控制系统的保护功能进行检查;结合机组的甩负荷试验,按5.1.7的要求对汽轮机控制系统的控制功能进行测试。
4.1.5 对完成的测试项目应有合格的测试记录(该记录需有业主、施工、调试等有关方签字,在最终验收时,验收方可根据需要对某些项目进行抽查测试。
4.2 测试条件 4.2.1 接入汽轮机控制系统的全部现场设备均应按照有关标准进行安装、调试、试运行并通过验收合格。
4.2.2 汽轮机控制系统的硬件和软件应按照制造厂的说明书和有关标准完成安装和调试,已投入连续运行,并提供完整的调试报告。
4.2.3 最终验收测试应在汽轮机及其辅机在试生产阶段中已经稳定运行,且控制系统已随机组连续运行时间超过60天。
4.2.4 控制系统的工作环境符合技术规范的要求。
4.2.5 机组具备带满负荷的基本条件。
4.2.6 系统具有可靠的两套电源供电,供电品质符合制造厂的技术要求。
4.2.7 汽轮机控制系统的资料应能满足系统的运行和维护的要求,系统投入运行后的运行记录应完整。
运行记录的格式参见附录A。
4.2.8 测试所用的计量仪器应具备在有效期内的检定合格证书。
计量仪器的误差应不大于被校对象误差限的1/3。
4.2.9 汽轮机控制系统的接地应符合制造厂的技术条件或有关标准的规定。
5 功能测试5.1 转速控制功能5.1.1 控制系统在转速控制方式下,按机组启动升速的各阶段设置目标转速和升速率进行升速,当机组升速到额定转速时,机组实际稳定转速与设定转速的偏差应小于额定转速的±0.1%。
5.1.2 结合机组的超速试验,由控制系统从额定转速升速到机组超速保护的转速定值,其转速控制性能亦应满足5.1.1的要求,检查控制系统对机组转速的全程调节功能。
5.1.3 按照技术条件规定的最大升速率升速,其转速的超调量应小于额定转速的O.2%。
5.1.4 设定额定转速为目标转速,按机组的临界转速检查控制系统自动高速冲过临界转速的功能,其过临界转速时的升速率应满足制造厂的技术要求。
5.1.5 具有主汽门启动方式的控制系统,在进行阀门切换时,转速波动范围为额定转速的±O.5%。
5.1.6 当机组升速至额定转速时,检查汽轮机控制系统与自动同期的接口功能。
控制系统应能根据w w w .360d l .c o m自动同期装置的指令完成发电机的转速匹配以保证发电机能自动并网,并给出机组应带的初负荷,不应产生逆功率工况。
5.1.7 首台新型机组或进行了汽轮机调节系统改造后的机组应做常规法甩负荷试验,其他机组可按测功法进行试验。
试验要求、方法和安全措施等应按DL/T 711执行。
5.2 负荷控制功能5.2.1 在机组带负荷运行的情况下,锅炉压力稳定并满足负荷变化的要求,消除一次调频的影响,按给定的负荷指令和变负荷率改变负荷给定值,使机组改变负荷,实际负荷与负荷指令的稳态偏差应为额定负荷的±0.5%。
5.2.2 按照机组的不同运行方式可进行控制回路切换,切换过程中不得引起扰动。
5.2.3 负荷指令可以由运行人员给定,也可以由协调控制系统的负荷指令确定,各种方式的负荷调节精度均应能满足5.2.1的要求。
5.2.4 负荷变化率可以由运行人员给定。
当具有热应力监控系统时,可以通过汽轮机热应力计算来确定和修改负荷变化率。
在机组带负荷运行的条件下,按确定的负荷变化率改变机组负荷,以检查系统适应负荷变化率变化的功能。
5.2.5 检查负荷和负荷变化率限制功能。
当设置超过可调的机组最大、最小负荷和负荷变化率时,应能将负荷和负荷变化率限制在最大、最小值内。
5.2.6 阀位限制功能检查。
机组在阀位限制方式下运行,应能满足机组的正常运行要求。
5.2.7 压力控制功能检查。
在定压运行方式下,汽轮机控制系统通过压力控制器将主汽压力维持在设定值,实际压力与设定值之间的差值应满足DL/T 657的要求。
5.2.8 控制系统与旁路匹配检查。
机组在旁路配合运行的方式下,通过试验检查汽轮机控制系统与旁路的配合情况,控制系统应能发出正确的指令,且与旁路之间有可靠的接口,控制系统与旁路配合应能满足机组运行的要求。
5.2.9 一次调频功能测试。
机组参与一次调频控制时,在负荷给定值不变的情况下,机组所带实际负荷应随电网的频率改变而改变,一般情况下转速不等率取3%~6%。
5.3 阀门管理和阀门在线试验功能 5.3.1 动力油使用高压抗燃油时,应检查阀门管理和阀门在线试验功能,采用透平油的可视其具有的功能进行检查。
5.3.2 在机组正常运行的条件下,通过实际试验检查阀门管理功能,多阀控制和单阀控制方式均应能有效地控制机组的正常运行。
5.3.3 在机组带负荷运行过程中,控制系统置于阀门试验方式,逐个或分组进行阀门活动试验,以检验阀门机械部分的工作情况,试验过程中引起的机组负荷扰动应小于规定值。
5.4 汽轮机自启动功能5.4.1 控制系统置于汽轮机自启动运行方式,运行人员按下自启动键,机组能自动进行冷态启动、热状态判定和各种热状态下的启动,升速至目标转速,并网带初负荷。
在此过程中,目标转速、升速率、过临界转速的升速率的给定、暖机过程控制以及阀切换等也应由控制系统自动给出相应的稳定数值。
5.4.2 具有ATC 功能的系统,在机组带负荷过程中,ATC 程序能根据对机组的热应力计算确定最佳目标负荷和负荷变化率,可靠地控制机组负荷。
5.5 机组保护控制功能5.5.1 超速保护控制(OPC功能检查。
按制造厂设计的功能逐项检查测试,如使汽轮机转速达到规定值(例如103%额定转速时,OPC 正确动作,关闭高中压调节汽门,待转速达到重新开启阀门的条件时w w w .360d l .c o m重新开启这些阀门,维持正常额定转速。
OPC 动作时的转速与设定转速的偏差应在±2r/min 以内。
5.5.2 在机组带负荷运行的工况下,汽轮机控制系统应能接受RB 指令,快速降低机组负荷,以与辅机局部故障的机组运行工况相适应,并满足DL/T 657中的相关要求。
5.6 机组保护功能5.6.1 超速保护跳闸(OPT功能检查。
当转速达到机组超速遮断保护动作值时,能发出信号,控制系统应能可靠接受汽轮机保护装置发出的指令,迅速关闭主汽门和调节汽门,使机组安全停机。
