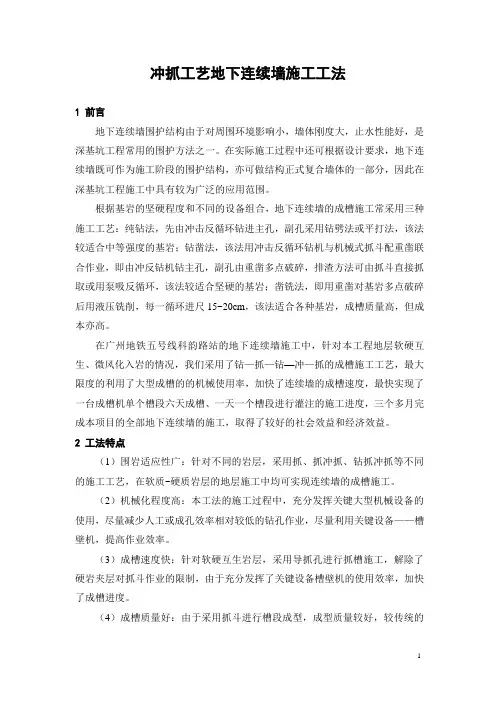

冲抓工艺地下连续墙施工工法1 前言地下连续墙围护结构由于对周围环境影响小，墙体刚度大，止水性能好，是深基坑工程常用的围护方法之一。
在实际施工过程中还可根据设计要求，地下连续墙既可作为施工阶段的围护结构，亦可做结构正式复合墙体的一部分，因此在深基坑工程施工中具有较为广泛的应用范围。
根据基岩的坚硬程度和不同的设备组合，地下连续墙的成槽施工常采用三种施工工艺：纯钻法，先由冲击反循环钻进主孔，副孔采用钻劈法或平打法，该法较适合中等强度的基岩；钻凿法，该法用冲击反循环钻机与机械式抓斗配重凿联合作业，即由冲反钻机钻主孔，副孔由重凿多点破碎，排渣方法可由抓斗直接抓取或用泵吸反循环，该法较适合坚硬的基岩；凿铣法，即用重凿对基岩多点破碎后用液压铣削，每一循环进尺15~20cm，该法适合各种基岩，成槽质量高，但成本亦高。
在广州地铁五号线科韵路站的地下连续墙施工中，针对本工程地层软硬互生、微风化入岩的情况，我们采用了钻—抓—钻—冲—抓的成槽施工工艺，最大限度的利用了大型成槽的的机械使用率，加快了连续墙的成槽速度，最快实现了一台成槽机单个槽段六天成槽、一天一个槽段进行灌注的施工进度，三个多月完成本项目的全部地下连续墙的施工，取得了较好的社会效益和经济效益。
2 工法特点（1）围岩适应性广：针对不同的岩层，采用抓、抓冲抓、钻抓冲抓等不同的施工工艺，在软质~硬质岩层的地层施工中均可实现连续墙的成槽施工。
（2）机械化程度高：本工法的施工过程中，充分发挥关键大型机械设备的使用，尽量减少人工或成孔效率相对较低的钻孔作业，尽量利用关键设备——槽壁机，提高作业效率。
（3）成槽速度快：针对软硬互生岩层，采用导抓孔进行抓槽施工，解除了硬岩夹层对抓斗作业的限制，由于充分发挥了关键设备槽壁机的使用效率，加快了成槽进度。
（4）成槽质量好：由于采用抓斗进行槽段成型，成型质量较好，较传统的冲孔成槽及方锤冼槽成型好，保证了槽段成型质量；连续墙的墙面平整度较好。
（5）大型吊装设备进行钢筋笼吊放，减少钢筋笼的现场焊接作业，保证连接质量。
（6）双导管法进行水下混凝土灌注，保证连续墙水下混凝土灌注质量。
3 适应范围本工法较适宜于中硬以下的各类地层的地下连续墙施工，包括土层，全风化岩层、强风化岩层、中风化岩层及以上各种地质的互生岩层的成槽施工。
特别是对软硬互生的岩层的成槽施工，本工法更有其适用性，可极大拓展成槽机的施工适用性，提高连续墙施工成槽效率和进度。
特别注意，本工法不太适宜于坚硬以上的岩层（如微风化的花岗岩等）的成槽施工，对该类地层的连续墙成槽，可采用其它的成槽施工工艺。
4 工艺原理本工法根据围岩的情况不同，采取不同的成槽施工工艺，主要针对入岩后的中硬以下岩层，采取冲抓工艺进行成槽施工。
针对中硬以下互生岩层的力学性能，结合机械施工能力及充分发挥机械施工性能，采取先冲导抓孔及进行抓槽施工，提高机械成槽效率。
对中硬岩层先冲击成孔破坏原有岩层，利用冲抓工艺施工的关键设备——抓斗成槽机的机械切削能力进行入岩部分的槽段成形施工。
5 技术难点该工法的基本原理是在拟建地下连续墙的地面上，先构筑导墙，液压抓斗沿导墙壁挖土，并以倾斜仪测定抓斗的垂直度．然后通过操作纠偏液压推板调整液压抓斗的垂直状况，以控制成槽精度。
在挖槽同时用泥浆护壁，防止壁面土体坍落。
在成槽结束后，通过扫孔清孔工序，清除槽底浮渣，提高墙体承载力。
最后放入钢筋笼，进行水下混凝土浇筑。
采用冲抓工艺的地下连续墙施工存在以下技术难点：⑴槽孔建造方面：基于复杂的地质条件和墙体在开挖过程中要起围护和封水双重作用，槽孔建造要解决的难题有：在土砂层中保证槽壁的稳定；钻挖硬岩(不允许爆破)所需的机具和工艺；提高成槽精度（孔斜率，超、欠挖率），确保钢筋笼下设到位；提高清孔换浆质量，保证混凝土浇筑质量，减少接缝夹泥。
⑵墙体防水方面：选择合理可靠的墙段连接方法是地下连续墙防水和结构稳定的关键，为保证相邻槽段的无缝可靠连接，常规采用的方法是工字钢连接法和锁口管连接法。
因此，做好工字钢接头防水（或锁口管接头防水）是墙体防水的关键。
6 工艺流程及操作要点6.1 冲抓工艺连续墙施工工艺流程结合以上工艺原理，采用冲钻工艺施工地下连续墙的施工工艺流程如下：6.26.2.11234）导墙上口高出地面140mm ，以防止垃圾和雨水冲入导槽内污染或稀释泥浆；5）导墙开挖土方时，如果外侧土体能保持垂直自立时，则以土壁代替外模板，避免回填土。
否则外侧设模板。
砼强度达到设计要求后，墙背用粘土夯填密实，防止地表水渗入槽内，引起槽段塌方；6）导墙施工完成后，在槽底铺上40mm 厚50＃水泥砂浆，在槽段未开挖前可作临时储浆或换浆沟用。
7）拆模后每隔2米安设上下两道支撑，支撑采用≥80mm 直径的圆木与［10槽钢支撑。
同时严禁重型机械在砼未达到设计强度之前靠近导墙行走，防止导墙变形。
导墙结构如下图：，由于材料性质的变24小时后，放重力沉淀3）成槽过程中，及时根据地层变化情况对泥浆参数进行检验、调整。
泥浆的储备量为挖槽最大单元体积的1.5～2倍。
泥浆质量控制的试验项目、取样时间与位置见下页表：泥浆检验时间、位置及试验项目导墙结构图6.2.3成槽施工1）成槽是地下连续墙施工中的关键工序，约占地下连续墙工期的一半时间，因此是提高工效缩短工期关键，同时成槽精度又是保证地下连续墙质量关键之一。
针对不同地质情况，连续墙主成槽可采用不同的施工工艺方法，施工中一般采用冲抓工艺施工，即钻—抓—钻—冲—抓的方法，成槽工艺流程如下：2（1800性；需随时检测钻杆的垂直精～1/300。
（2钻完导孔后，用槽壁机进行挖槽，槽壁机上有垂直最小显示装置，当偏差大于1/500时，则进行纠偏工作。
抓斗工作宽度2.7m ，连续墙预埋工字钢槽段的开控长度为7.0米，一个标准槽段需要三幅抓才能完成，通过砂层时，挖槽速度不宜太快。
对较硬的中风化岩和微风化岩，抓斗刃切削不动，需进行钻或冲槽，单元槽段成槽见下页图。
（3）钻切线孔从中风化岩面开始，在槽段导孔之间补切线钻孔，钻至墙底标高下0.1m 深，然后用槽壁机挖槽，能挖到底标高时则进行换浆工作，否则需冲槽（孔）。
（4）冲槽冲槽采用国产ZP-3冲击钻机施工，配备方形冲锤，冲锤平面尺寸为0.76m ×1.2m ，整体铸钢，重量在钻机牵引功能限制下尽量选用重锤。
对一个槽段，平面上从一端冲到另一端，每冲0.5m 厚的一层岩，用槽壁机清一次沉碴，这样可提高冲击效率。
冲槽至设计底标高下0.1m ，用槽壁机抓斗清完沉碴后即可换浆。
6.2.4连续墙接头施工连续墙接头是极其重要的施工环节，施工难度大，处理不好，将会给主体开挖及结构施工带来很多麻烦和困难，也会给围护结构留下长期质量隐患。
1）接头形式选定根据设计要求选定，连续墙接头一般采用预埋工字钢接头。
连续墙成槽施工工艺流程图2）接头施工方法当槽段开挖、清槽完成后，接头工字钢焊接在钢筋笼上，与钢筋笼吊装一起吊装入槽，工字钢外侧贴塑料泡沫，吊装到位后，工字钢背面回填砂包或粘土包压住。
工字钢接头塑料泡沫要绑扎牢固，因槽段深浮力较大，在下钢筋笼过程中，如有泡沫松脱上浮，要取出钢筋笼，重新固定泡沫再吊放。
工字钢接头示意图如下图所示意。
3）接头处理连续墙施工最难处理的就是接头刷除泥皮，因为人眼看不到接头面，整个处理过程只能靠经验。
连续墙接头采用工字钢形式，设计专用刷壁器，钢丝刷毛长40mm，刷壁器用钢板、型钢制作，刷毛用钢丝制作，毛长40mm。
刷壁时用吊机吊起刷壁器，紧贴接头面从上至下刷壁。
刷壁器每使用一次，都要立即用清水冲洗干净，及时更换损坏的钢丝。
刷壁器大样见下图：6.2.5110mm。
2（1）钢筋笼一般尽寸均较大，重理较重，加工时应严格控制好质量；钢筋笼保护层用320×100×5mm钢板纵横1.8m间距布置一块焊在钢筋网片外侧。
同时为保证加工和起吊时钢筋网片不变形，有一定刚度，在网片内设四组纵向钢筋桁架。
钢筋笼结构见下图。
（2）钢筋笼加工符合设计图纸和施工规范要求，钢筋笼加工按以下顺序；先铺设横筋，再铺设纵向筋，并焊接牢固。
焊接低层保护垫块，然后焊接中间桁架。
再焊接上层纵向筋和面层横向筋，然后焊接锁边筋，后焊接吊筋。
（3）钢筋笼制作过程中，预埋件、测量元件位置要准确，并保留出导管位置，钢筋保护层定位块用5mm厚钢板，焊于水平筋上。
起吊点附近的水平筋100%点焊，其于部位50%点焊。
（4）为保证砼灌注导管顺利插入，纵向主筋放在内侧，横向钢筋放在外侧；（5）纵向钢筋的底端距离槽底10cm ，同时钢筋底端稍向内弯折；（6）纵向钢筋搭接采用搭接双面焊，搭接长度5d ，且钢筋轴线在一条直线上； （7）制作网片时，在制作平台上焊上定位钢筋桩，以提高工效和保证制作质量； 3）钢筋笼吊放（1）钢筋笼的起吊、运输和吊放应周密地制订施工方案，不允许在此过程中产生不能恢复的变形。
钢筋笼的起吊见下图。
（2为防止钢筋笼吊起后在空中（3（4再吊放。
不能强行插放，否则会引起钢筋笼变形或使槽壁坍塌，产生大量沉渣。
6.2.5 连续墙水下混凝土灌注（1）清槽槽段开挖到设计标高后，采用置换法对槽底进行认真清理，将尚未沉淀的土碴从槽段上口同泥浆一道带出来，使槽内泥浆密度调整到1.15左右，再静止1h 的时间，等剩余泥碴沉到槽底，再采用槽底砂石吸力泵将沉碴集中吸出处理，槽口同时注入调整合格的泥浆，使槽段内泥浆最终达到各项指标。
清底工作示意图见下图。
（2220mm 。
400kg ，粗骨料最大粒径<40mm 0.55。
立即退回厂家。
（3）砼灌注设备配置灌注砼用的导管根据灌注速度及砼量选用直径Φ200mm 的钢管，导管壁厚3mm ，2m 长一节，最下部一节长度为4m ，采有内外套丝接头。
灌注混凝土的隔水栓采用预制混凝土塞。
料斗做成圆锥形，一次容量不小于2.5m3。
具体尺寸见下图。
导管料斗起吊机械采用冲击钻机。
钢筋笼的构造与起吊方法清底工作示意图（a ） 置换法（b ） 沉淀法（1。
234h 。
40.3 m ~0.5m 。
50.5m 以上深度的混凝土储存量V ≥4.8m3。
在第一次入料时，用两台6 m3以上的砼输送车，连续不断的往储料斗中输送混凝土。
6）混凝土灌注的上升速度不得小于2m/h ，每个单元槽段的灌注时间不得超过6h 。
7）随着混凝土的上升，要适时提升和拆卸导管，导管底端埋入混凝土面以下一般保持 1.5～3m ，严禁将导管底端提出混凝土面。
提升导管时应避免碰撞挂钢筋笼。
8）设专人每30min 测量一次导管埋深及管外混凝土面高度，每2h 测量一次导管内混凝土面高度。
混凝土应连续灌注不得中断，间歇时间任何情况下不得超过30min 。
9）在一个槽段内同时使用两根导管灌注时，其间距应不大于3m ，导管距槽段端头不宜大于1.5m ，槽内混凝土面应均衡上升，各导管处的混凝土表面的高差不宜大于0.5m ，终浇混凝土面高程应高于设计要求0.3m ～0.5m ，等凿去浮浆后使其能符合设计要求标高。
