东方日立高压变频器常见故障分析1)变频器充电起动电路故障通用变频器一般为电压型变频器，采用交—直—交工作方式，即是输入为交流电源，交流电压三相整流桥整流后变为直流电压，然后直流电压经三相桥式逆变电路变换为调压调频的三相交流电输出到负载。
当变频器刚上电时，由于直流侧的平波电容容量非常大，充电电流很大，通常采用一个起动电阻来限制充电电流，常见的变频起动两种电路，如图1所示。
充电完成后，控制电路通过继电器的触点或晶闸管将电阻短路，起动电路故障一般表现为起动电阻烧坏，变频器报警显示为直流母线电压故障，一般设计者在设计变频器的起动电路时，为了减少变频器的体积选择起动电阻，都选择小一些，电阻值在10～50Ω，功率为10～50W。
当变频器的交流输入电源频繁通时，或者旁路接触器的触点接触不良时，以及旁路晶闸管的导通阻值变大时，都会导致起动电阻烧坏。
如遇此情况，可购买同规格的电阻换之，同时必须找出引出电阻烧坏的原因。
如果故障是由输入侧电源频率开合引起的，必须消除这种现象才能将变频器投入使用；如果故障是由旁路继电器触点或旁路晶闸管引起，则必须更换这些器件。
2)变频器无故障显示，但不能高速运行我厂一台变频器状态正常，但调不到高速运行，经检查，变频器并无故障，参数设置正确，调速输入信号正常，上电运行时测试出现变频器直流母线电压只有450V左右，正常值为580～600V，再测输入侧，发现缺了一相，故障原因是输入侧的一个空气开关的一相接触不良造成的，为什么变频器输入缺相不报警仍能在低频段工作呢?实际上变频器缺一相输入时，是可以工作的，多数变频器的母线电压下限为400V，即是当直流母线电压降至400V 以下时，变频器才报告直流母线低电压故障。
当两相输入时，直流母线电压为380*1.2＝452V>400V。
当变频器不运行时，由于平波电容的作用，直流电压也可达到正常值，新型的变频器都是采用PWM控制技术，调压调频的工作在逆变桥完成，所以在低频段输入缺相仍可以正常工作，但因为输入电压低输出电压低，造成异步电机转矩低，频率上不去。

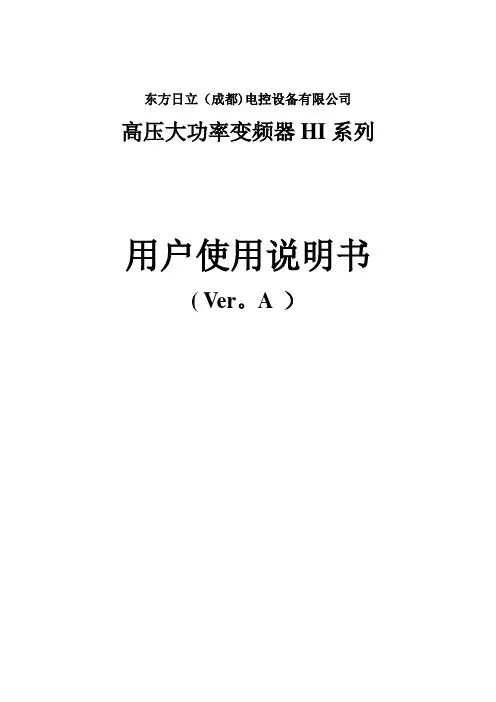

东方日立（成都)电控设备有限公司高压大功率变频器HI系列用户使用说明书( Ver。
A ）目录1．简述 (3)2．变频装置和外部的接口信号列表 (4)3．变频操作 (7)3。
1 互锁 (7)3.2 电机速度控制 (7)3。
3 启/停变频器的操作流程 (8)4．显示界面 (11)4.1 条形图 (11)4。
2 故障显示 (13)4。
3 互锁纪录显示 (17)4.4 DIO（输入和输出接触点显示）界面 (18)附：常见故障及处理 (19)1、简述日本日立公司生产的High V oltage Inverter产品是一种交流电机的速度调节控制装置。
变频器的控制方式采用多级PWM叠加技术，结构采用多个变频器单元串联叠加输出的方式。
日立公司的6KV（10KV）系列变频器每相5(8）级单元，变频器输出电压由所有单元输出叠加而成，波形非常接近于正弦波,谐波含量很低，极大的减小了对交流电机的谐波污染。
整套变频装置由旁通柜，变压器柜，功率单元柜和控制柜四部分组成。
在旁通柜内，装有高压断路器和隔离刀闸等，可实现变频和工频的切换，当变频器在运行中发生重故障时，变频器发出变频切换到工频的指令，也可根据需要,人为的切换到工频。
在变压器柜内，装有多重移相变压器，原边绕组采用星形接法,副边绕组采用延边三角形接法和星形接法，可有效的抵消电网中的偶次谐波,并可有效的滤除某些奇次谐波，尽量减少变频器电源的谐波污染，变压器能承受系统过电压和变频装置产生的共模电压以及谐波的影响。
在功率单元柜内装有功率单元，变频器的输出电压为每个单元输出的PWM波形叠加后的输出。
在控制柜内，装有控制各个回路启停的开关和控制各个功率单元协调工作的控制板，以及整套变频装置同外部系统的接口等。
对变频器的启停操作，通过切换开关,既可以通过就地的按钮控制,又可通过远方的DCS控制来完成。
变频装置根据DCS给出的速度调节信号自动的控制电机的转速，并且在就地和远方都可以监视变频装置的状态.图1.1 变频器一次回路图2。

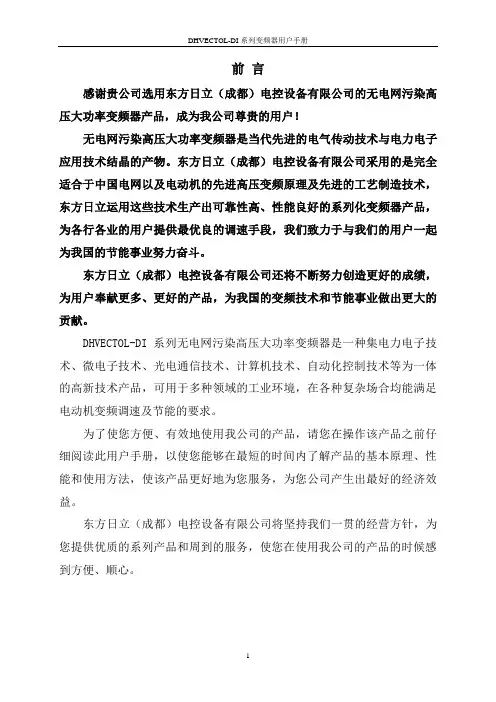

前言感谢贵公司选用东方日立（成都）电控设备有限公司的无电网污染高压大功率变频器产品，成为我公司尊贵的用户！无电网污染高压大功率变频器是当代先进的电气传动技术与电力电子应用技术结晶的产物。
东方日立（成都）电控设备有限公司采用的是完全适合于中国电网以及电动机的先进高压变频原理及先进的工艺制造技术，东方日立运用这些技术生产出可靠性高、性能良好的系列化变频器产品，为各行各业的用户提供最优良的调速手段，我们致力于与我们的用户一起为我国的节能事业努力奋斗。
东方日立（成都）电控设备有限公司还将不断努力创造更好的成绩，为用户奉献更多、更好的产品，为我国的变频技术和节能事业做出更大的贡献。
DHVECTOL-DI系列无电网污染高压大功率变频器是一种集电力电子技术、微电子技术、光电通信技术、计算机技术、自动化控制技术等为一体的高新技术产品，可用于多种领域的工业环境，在各种复杂场合均能满足电动机变频调速及节能的要求。
为了使您方便、有效地使用我公司的产品，请您在操作该产品之前仔细阅读此用户手册，以使您能够在最短的时间内了解产品的基本原理、性能和使用方法，使该产品更好地为您服务，为您公司产生出最好的经济效益。
东方日立（成都）电控设备有限公司将坚持我们一贯的经营方针，为您提供优质的系列产品和周到的服务，使您在使用我公司的产品的时候感到方便、顺心。
安全注意事项概述：DHVECTOL-DI系列无电网污染高压大功率变频器是一种高压大功率设备，请严格按照本手册、相关规程或在专业技术人员指导下进行安装、调试和使用。
任何错误的操作方法都可能导致人员伤害和设备的损害。
在进行安装、调试、维护变频器之前，请仔细阅读本节内容。
变频器的维护人员必须经过专门培训，取得电气设备操作使用合格证，具有中高压设备的使用经验，同时应仔细读完本用户手册。
变频器操作人员无需具有变频器专业知识，但必须具备一定的电气设备知识，经过专业的培训，并且仔细阅读本手册，能够准确识别变频器操作界面的信息。
DHC东方日立DHVECTOL－DI/HI/HT/HS系列变频调速系统技术手册东方日立（成都）电控设备有限公司目录第一章：变频技术的发展起因以及东方日立变频设备 (3)1. 变频技术的发展起因 (3)2. 变频技术的作用 (3)3. 变频技术的发展过程如下 (3)4. 变频调速装置的功能 (6)5. 东方日立公司变频调速装置 (9)6. 高压变频器适应的技术标准 (13)7. 东方日立变频器型号定义 (14)8. 东方日立变频器基本技术参数和配置 (16)8.1 全国产化方式生产的高压变频器 (16)8.2 东方日立CKD引进型大功率系列变频器 (23)9. 制作工艺以及检验试验 (29)第二章：变频器原理 (32)1. 基本电子电路原理 (32)2．IGBT的基本特性 (33)3．IGBT的主要参数和特点 (34)4. 东方日立公司DHVECTOL型变频技术 (38)5. 变频调速节能原理 (52)6. 完整的调速系统构成 (57)第三章：运输、储存、使用及安装 (59)1. 运输 (59)2. 储存 (59)3. 变频器工作要求、安装及注意事项 (59)4. 变频器的接口以及作用 (66)5. 变频器功能设定 (68)6. 变频器自诊断 (75)第四章：变频器面板以及操作 (81)1. 控制面板外观 (81)2. 按键说明： (81)3. 系统工作状态说明 (82)4. 控制方式说明 (82)附录1：常见问题的处理 (105)附录2：东方日立公司变频器生产检验流程图 (108)第一章：变频技术的发展起因以及东方日立变频设备1.变频技术的发展起因工业革命以来，人们都在孜孜不倦地研究电的使用和任意变换，研究如何更好地完成交流电机的调速、传动以及过程的自动控制，随着工业革命步伐的持续加快，人们更想利用电子技术将固定频率的交流电变换为任意频率的交流电，从而可以满足机器设备的不同需要。
很长时间以来，由于电力电子器件的发展跟不上人们的需要，使得固定频率的交流电的使用受到一定限制。
日立变频器说明书一、引言变频器（也被称为变频调速器）是一种用来控制电机转速的电气设备。
日立变频器是日本公司日立制作的一种变频器产品，它可以帮助用户实现电机转速的精确控制，提高电机的效率，并具有节能的特点。
本说明书将详细介绍日立变频器的使用方法和注意事项，以帮助用户正确、安全地操作该设备。
二、日立变频器的基本原理日立变频器通过改变电机输入电源的频率，来控制电机的转速。
该设备包括输入电路、整流器、逆变器、控制电路以及输出电路等组成部分。
其中，逆变器将直流电转换为交流电，并通过改变交流电的频率来控制电机转速。
日立变频器还具备过载保护、短路保护等安全功能，以确保设备的可靠性和持久性。
三、日立变频器的安装和连接3.1 安装要求在安装日立变频器之前，需要确保以下条件满足： - 电源电压符合设备要求； - 安装地点的温度适宜，不受过热或过冷影响； - 安装地点无腐蚀性气体或含尘较多。
3.2 连接电源连接日立变频器时，需按照说明书上的电路图进行连接。
注意接线的正确性，以避免电路短路或其他故障。
3.3 连接电机日立变频器能够适应不同功率和型号的电机。
在连接电机之前，需要确保电机的额定功率和额定电压与变频器匹配。
同时，根据电机的不同类型，需要进行相应的接线操作。
3.4 连接控制器日立变频器可以通过外部控制器来进行远程控制。
将控制器与变频器连接，可以实现更加灵活的控制方式。
四、日立变频器的参数设置通过参数设置，用户可以根据实际需求对日立变频器进行调整和优化。
以下是一些常见的参数设置及说明： ### 4.1 输出频率设置变频器的输出频率，将决定电机的转速。
根据需要，可以在一定范围内进行调整。
### 4.2 过载保护设置过载保护参数，可以根据电机的额定功率和运行条件来调整，以防止过载损坏电机。
### 4.3 加速时间设置变频器的加速时间，可以控制电机的启动速度。
此参数的调整需要根据具体应用场景来确定。
### 4.4 刹车方式对于需要频繁刹车的应用，可以设置变频器的刹车方式，以保护电机和设备。
东方日立高压变频介绍
东方日立高压变频器采用了先进的IGBT功率模块，具有高效、高可
靠性和低损耗的特点。
同时，它还配备了专用的控制系统，能够实现对电
机的精确控制。
在调速过程中，可以根据实际工况的需要进行动态调节，
从而保证了设备的稳定运行。
东方日立高压变频器的特点之一是调速精度高。
它采用了独特的矢量
控制算法，以及高性能的数字信号处理器，能够对电机进行高精度的调速
控制。
无论是低速、高速还是整个调速范围内的过程中，都能够实现较小
的速度误差和较快的响应速度。
此外，东方日立高压变频器还具有较高的控制精度。
它通过对电机的
电流和电压进行监测和反馈，实时调整输出频率和电压，从而实现对电机
转矩和速度的精确控制。
利用它的流量和压力控制功能，可以满足不同负
载的需求，提高设备的运行效率。
东方日立高压变频器还具有较高的稳定性和可靠性。
通过智能化的故
障检测和保护功能，能够实时监测设备的电压、电流、温度等参数，在出
现故障或异常情况时及时进行保护，避免了设备的损坏和危险情况的发生。
此外，它还具有较高的电磁兼容性和环境适应性，在恶劣的工作环境中也
能够正常工作。
总之，东方日立高压变频器以其高效、高可靠性、稳定可靠和精确控
制等特点，成为电力系统中不可或缺的一部分。
它不仅能够提高设备的运
行效率和节能效果，还能够提高设备的使用寿命和可靠性，为用户带来更
好的使用体验。
在未来的发展中，东方日立高压变频器将继续不断创新和
优化，为电力系统的发展贡献自己的力量。
日立变频器说明书一、产品概述日立变频器是一种电力调节设备，通过改变电源的频率来实现电机的转速调节。
它广泛应用于工业生产、机械制造、建筑等领域，是现代化生产中不可或缺的装置之一。
二、产品特点1. 高效节能：日立变频器采用高效率的PWM控制技术，可以减少电机运转时的能量损耗，从而达到节能的目的。
2. 稳定可靠：日立变频器具有多项保护功能，如过载保护、短路保护、过热保护等，可以有效地保障设备和人员安全。
3. 易于操作：日立变频器具有友好的人机界面，支持多种控制方式和通讯协议，方便用户进行操作和监控。
4. 适应性强：日立变频器适用于不同类型和规格的电机，可以满足各种场合下的需求。
三、产品型号及规格1. 型号：SJ200-2系列2. 输入电压范围：AC200-240V/380-480V3. 输出功率范围：0.4kW-15kW4. 控制方式：V/F控制、矢量控制5. 通讯协议：RS485、Modbus、Profibus等四、安装及调试1. 安装前准备：在安装前，需要仔细阅读产品说明书，了解产品的基本特点和性能参数。
同时，需要检查设备的电源电压和频率是否符合要求，以及设备的接线是否正确。
2. 安装步骤：（1）将变频器固定在安装板上，并进行接地；（2）连接电源线和电机线；（3）连接控制信号线；（4）检查设备的接线是否正确。
3. 调试步骤：（1）进行基本参数设置；（2）进行运行模式设置；（3）进行PID参数设置；（4）进行保护参数设置。
五、使用注意事项1. 在使用过程中，应注意设备的环境温度和湿度，避免长时间处于高温、潮湿等恶劣环境中。
2. 在开机前应检查设备的接线是否正确，并确保各项保护功能正常。
3. 在使用过程中应定期对设备进行维护和保养，如清洁散热器、更换滤网等。
4. 在停机后应注意等待设备冷却后再进行操作或维护。
六、故障排除1. 故障现象：设备无法启动或启动后立即停止。
故障原因：可能是电源线接错或电机线接错。
变频器操作规程变频器控制柜内开关说明：序号代号名称功能1 QF1二刀空气开关220VAC控制电源2 QF3 四刀空气开关380VAC柜顶风机总电源4 QF2二刀空气开关变频器内部总控制电源5 QF8三刀空气开关充电电源开关5 QFB 刀二空气开关变压器柜底部风机电源开关6 QF20 单刀空气开关瞬停电源开关7 QF14 单刀空气开关变压器/声音报警电源开关8 QF12 单刀空气开关PLC电源开关QF16 单刀空气开关PW1开关电源9 QF17 单刀空气开关PW2开关电源10 QF18 单刀空气开关PW4开关电源一次回路图说明：变频器中QS1和QS2为隔离刀闸，QS1为单刀单掷，QS2为单刀双掷。
变频器的输出端配有PT，用来检测变频器的输出电压。
当要使用变频器时，先将QS1合通，QS2置为变频状态，给变频器发出启动指令，变频器在收到启动指令后开始充电，时间40秒后，变频器给出用户开关合闸指令信号，QF1合通，变频器自动运行到设定频率。
一、安全信息，请先阅读对于任何设备，正常的操作和使用以及必要的维护是保证其安全运行的一个十分重要的方面，变频器的运行及维护人员必须详细了解和严格遵守“本注意事项”中的相关内容。
厂家应根据自身工艺要求，结合本“操作注意事项”制定出相应的操作规程，以确保变频器的安全稳定运行。
1.1变频器操作注意事项1.1.1变频器为高压危险装置，任何操作人员必须严格遵守操作规程；1.1.2严禁无关人员任意指点触摸屏，以防产生误操作，影响生产；1.1.3严禁在变频器运行时点触摸屏“复位”键；1.1.4严禁人为合分开关柜高压开关，以免冲断单元熔断器；1.1.5使用触摸屏时，只需用手指轻触即可，严禁使劲敲击或用硬物点击；1.1.6变频器运行时不要随便打开柜门，否则有安全隐患，系统将进行声音报警；1.1.7变频器出现轻故障时，虽然不会立即停机，但必须及时处理,否则会演变成重故障，导致停机；1.1.8严格保证变频器运行的环境温度不超过40℃，否则变频器的寿命及运行可靠不能保证；1.1.9变频器所有参数在设备交付运行前都已进行合理设置，用户不得随意更改。
高压变频器在带式输送机上的应用Application of High Voltage Inverter in Belt Conveyor东方日立（成都）电控设备有限公司陈晖（C h e n H u i)摘要:寿阳煤矿带式输送机进行变频改造后，具有苷能降耗，启动冲击小，可重载启动以及系统调试维护方便等特点，这对增加煤 矿企业的效益具有非常现实的经济意义和社会意义。
关键词：带式输送机；变频改造；重载启动Abstract: A f t e r t h e b e l t c o n v e y o r o f S h o u y a n g c o a l m i n e w a s e q u i p p e d w i t h V F D, i t h a s t h e c h a r a c t e r i s t i c s o f e n e r g y s a v i n g a n d c o n s u m p t i o n r e d u c t i o n, s m a l s t a r t i n g i m p a c t, h e a v y l o a d s t a r t i n g a n d c o n v e n i e n t s y s t e m d e b u g g i n g a n dm a i n t e n a n c e, w h i c h h a s v e r y p r a c t i c a l e c o n o m i c a n d s o c i a l s i g n i f i c a n c e f o r i n c r e a s i n g t h e b e n e f i t s o f c o a l m i n i n g e n t e r p r i s e s.Key words: B e l t c o n v e y o r; F r e q u e n c y c o n v e r t i n g r e c o n s t r u c t i o n; H e a v y l o a d s t a r t i n g【中图分类号】T N773【文献标识码】B【文章编号】1561-0330(2020)12-0080-041前言在大功率皮带传动场合，以往为了实现皮带的软启 动，需要使用液力耦合器或者液力软启动器，这类液力 传动设备维护工作量大、能耗高，在机械上产生较大的 冲击，增加整个传动系统的磨损，缩短设备使用寿命，增加维护频次。
DHVECTOL系列高压大功率变频器操作规程赵松变频器控制柜内开关说明：一、安全信息，请先阅读对于任何设备，正常的操作和使用以及必要的维护是保证其安全运行的一个十分重要的环节，变频器的运行及维护人员必须详细了解和严格遵守“本注意事项”中的相关内容。
厂家应根据自身工艺要求，结合本“操作注意事项”制定出相应的操作规程，以确保变频器的安全稳定运行。
1.1变频器操作注意事项1.1.1变频器为高压危险装置，任何操作人员必须严格遵守操作规程；1.1.2严禁无关人员任意指点触摸屏，以防产生误操作，影响生产；1.1.3使用触摸屏时，只需用手指轻触即可，严禁使劲敲击或用硬物点击；1.1.4变频器运行时不要随便打开柜门，否则有安全隐患，系统将进行声音报警；1.1.5变频器出现轻故障时，虽然不会立即停机，但必须及时处理,否则会演变成重故障，导致停机；1.1.6严格保证变频器运行的环境温度不超过40℃，否则变频器的寿命及运行可靠不能保证；1.1.7变频器所有参数在设备交付运行前都已进行合理设置，用户不得随意更改。
如果确需更改，请经东方日立（成都）电控设备有限公司用户服务中心人员许可后方可更改，否则将会产生严重后果。
1.1.8严禁随意按下“紧急停机”按钮。
1.1.9严禁在运行过程中对变频器做复位动作。
1.2.0严禁在运行过程中对变频器修改参数。
1.2变频器启动注意事项1.2.1高压合闸后，确定变频器冷却风机运行正常；1.2.2变频器6kV电源开关的合闸必须由变频器自身信号发出，严禁人为合变频器输入输出的6kV高压开关。
操作时只需要将高压开关推至工作位置即可；1.2.3如果变频器始终没有提供“高压合闸允许”信号，请确认变频器是否有故障信号，变频器本身是否处于故障状态；变频器就绪条件：控制电源开关QF1(220V电源)是否在合的位置，紧急跳闸是否按下，主板重故障（PLC的输入点I0.1不亮），主板轻故障（PLC的输入点I0.5不亮）。
