高压变频器改造

高压变频改造方案二0一二年三月十日节能分析节能分析一、变频器设计参考标准JD-BP38系列变频器满足以下标准或者与这些标准规定有关的条文。

本产品出厂时，所示标准版本均为有效。

Q/SFD001-2008 JD-BP37/38交流电动机变频器企业标准GB 156-2003 标准电压GB/T 1980-1996 标准频率GB/T 2423.10-1995 电工电子产品基本环境试验规程振动（正弦）试验导则GB 2681-81 电工成套装臵之中的导线颜色GB 2682-81 电工成套装臵之中的指示灯和按钮的颜色GB 3797-89 电控设备第二部分：装有电子器件的电控设备GB 3859.1-93 半导体电力变流器基本要求的规定GB 3859.2-93 半导体电力变流器应用导则GB 3859.3-93 半导体电力变流器变压器和电抗器GB 4208-93 外壳防护等级的分类GB 4588.1-1996 无金属化孔单、双面印制板技术条件GB 4588.2-1996 有金属化孔单、双面印制板技术条件GB 7678-87 半导体自换相变流器GB 9969.1-88 工业产品使用说明书总则GB 10233-88 电气传动控制设备基本试验方法GB 12668-90 交流电动机半导体变频调速装臵总技术条件GB/T14436-93 工业产品保证文件总则GB/T15139-94 电工设备结构总技术条件GB/T13422-92 半导体电力变流器电气试验方法GB/T 14549-93 电能质量公用电网谐波IEEE std 519-1992 电力系统谐波控制推荐实施节能分析二、高压变频系统技术方案概述根据现场工况，选用公司自主研发生产的，适合驱动高压异步电动机的泵类变频器JD-BP38-900F、JD-BP38-355F采用一拖一控制方式，完全满足现场要求。

制定出如下技术方案，此方案具有以下特点：●优良的调速性能，满足生产工艺要求；●良好的节能效果，提高系统运行效率；●实现系统软启动，减小启动冲击，降低维护费用，延长设备使用寿命；●系统安全、可靠，确保负载连续运行；●控制方便、灵活，自动化水平高。

高压变频器维修改造方案概述在工业生产过程中，高压变频器扮演着关键的角色。

然而，随着时间的推移，这些设备可能会出现故障或需要进行维修和改造。

本文档旨在提供一种高压变频器维修改造方案，以确保设备的持续运行和性能提升。

目标本维修改造方案的主要目标是：1.提高高压变频器的性能和效率；2.增强设备的可靠性和稳定性；3.减少维护和维修成本；4.增强设备的安全性。

维修改造方案1. 定期检查和维护定期检查和维护是确保高压变频器正常运行的关键。

建议根据设备制造商的维护手册，执行以下维护任务：•清洁和检查设备的内部和外部部件，包括风扇、散热器、电缆和接线端子；•检查电源和控制电缆的连接，并紧固所有螺母和螺栓；•检查电机和电缆的绝缘，并修复或更换受损的部件；•检查设备的各个部分的冷却系统，并清洁或更换过滤器和冷却液。

2. 故障诊断和维修在高压变频器发生故障时，需要进行故障诊断和及时维修。

以下是一些常见的故障和对应的维修方法：•电路故障：检查电路板上的电容、电阻和电感等元件，修复或更换受损的部件；•控制故障：检查控制面板和控制逻辑，重新编程或修复控制电路；•过载保护：检查电机和驱动系统的负载情况，调整参数以适应负载变化；•冷却系统故障：检查冷却系统的管道、泵和压力传感器等部件，修复或更换受损的设备。

3. 性能提升和改造除了维护和维修，还可以通过性能提升和改造来增强高压变频器的功能和效率。

以下是一些建议的改造方案：•安装高效能的电机和驱动系统，以提高整体效率；•更新控制面板和软件，以实现更精确的控制和调节；•添加传感器和监控设备，以实时监测设备运行状态并预测故障；•更新冷却系统，以提供更好的冷却效果和降低能耗；•引入智能控制和自动化技术，以改善操作和维护效率。

结论通过定期检查和维护，及时进行故障诊断和维修，以及性能提升和改造，可以延长高压变频器的使用寿命并提高其性能和效率。

此维修改造方案不仅可以减少维护和维修成本，同时还可以增强设备的可靠性和安全性，从而提高整个工业生产过程的效率和效益。

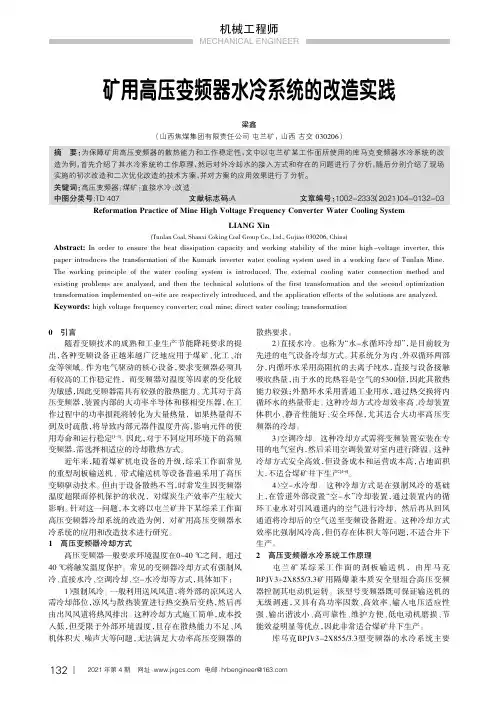

矿用高压变频器水冷系统的改造实践梁鑫（山西焦煤集团有限责任公司屯兰矿，山西古交030206）0引言随着变频技术的成熟和工业生产节能降耗要求的提出，各种变频设备正越来越广泛地应用于煤矿、化工、冶金等领域。

作为电气驱动的核心设备，要求变频器必须具有较高的工作稳定性，而变频器对温度等因素的变化较为敏感，因此变频器需具有较强的散热能力。

尤其对于高压变频器，装置内部的大功率半导体和移相变压器，在工作过程中的功率损耗将转化为大量热量，如果热量得不到及时疏散，将导致内部元器件温度升高，影响元件的使用寿命和运行稳定[1-3]。

因此，对于不同应用环境下的高频变频器，需选择相适应的冷却散热方式。

近年来，随着煤矿机电设备的升级，综采工作面常见的重型刮板输送机、带式输送机等设备普遍采用了高压变频驱动技术。

但由于设备散热不当，时常发生因变频器温度超限而停机保护的状况，对煤炭生产效率产生较大影响。

针对这一问题，本文将以屯兰矿井下某综采工作面高压变频器冷却系统的改造为例，对矿用高压变频器水冷系统的应用和改造技术进行研究。

1高压变频器冷却方式高压变频器一般要求环境温度在0~40℃之间，超过40℃将触发温度保护。

常见的变频器冷却方式有强制风冷、直接水冷、空调冷却、空-水冷却等方式，具体如下：1）强制风冷。

一般利用送风风道，将外部的凉风送入需冷却部位，凉风与散热装置进行热交换后变热，然后再由出风风道将热风排出。

这种冷却方式施工简单，成本投入低，但受限于外部环境温度，且存在散热能力不足、风机体积大、噪声大等问题，无法满足大功率高压变频器的散热要求。

2）直接水冷。

也称为“水-水循环冷却”，是目前较为先进的电气设备冷却方式。

其系统分为内、外双循环两部分，内循环水采用高阻抗的去离子纯水，直接与设备接触吸收热量，由于水的比热容是空气的5300倍，因此其散热能力较强；外循环水采用普通工业用水，通过热交换将内循环水的热量带走。

这种冷却方式冷却效率高、冷却装置体积小、静音性能好、安全环保，尤其适合大功率高压变频器的冷却。

高压变频器维修改造方案1. 概述高压变频器是工业生产中常用的电力调节设备，用于控制交流电动机的转速和运行方式。

然而，随着设备使用时间的增长，高压变频器可能出现故障、性能下降或需要进行改造以适应新的工艺需求。

本文档将介绍高压变频器维修改造方案，旨在提高设备的可靠性、效率和功能。

2. 维修改造目标维修改造的主要目标是改善高压变频器的性能和可靠性，同时满足现有工艺需求。

具体的目标包括：1.提高高压变频器的输出功率和效率；2.增加故障检测和保护功能，提高设备的可靠性；3.支持新的工艺需求，例如多电机控制、网络通信等；4.减少能耗，降低运行成本。

3. 维修改造方案3.1 提升高压变频器的输出功率和效率为了提高高压变频器的输出功率和效率，可以考虑以下方案：•更换高效的功率模块和散热系统，减少能量损耗；•优化电路拓扑和控制算法，提高转换效率；•采用先进的功率因数校正技术，提高电网质量。

3.2 增加故障检测和保护功能为了提高设备的可靠性，可以增加以下故障检测和保护功能：•引入故障诊断系统，实时监测设备状态并提前预警；•加装过载、短路、过压、欠压等保护装置，保护设备免受损坏；•设计可靠的维修接口，方便对设备进行维护和维修。

3.3 支持新的工艺需求为了满足新的工艺需求，可以考虑以下改造方案：•增加多电机控制功能，支持多个电机的协同运行；•集成通信模块，实现设备与上位机的信息交互；•优化控制算法，提高响应速度和稳定性。

3.4 减少能耗，降低运行成本为了降低运行成本，可以采取以下措施：•优化控制策略，减少无功功率损耗；•引入能量回馈系统，将电机制动时产生的能量回馈给电网；•优化设备布局和散热系统，降低运行温度。

4. 实施计划实施高压变频器的维修改造需要以下步骤：1.分析现有设备的性能和问题，确定维修改造的目标和重点；2.研究和选择适合的改造方案，并进行仿真和实验验证；3.设计改造方案的详细技术方案和工艺流程；4.安排设备停机时间和维修改造工作的计划；5.实施维修改造工作，并进行设备的测试和调试；6.进行设备的运行试验和性能评估；7.完成维修改造工作的文档记录和总结。

石家庄钢铁厂除尘系统高压变频改造节能分析与技术方案首先，高压变频技术改造可以提高系统的运行效率。

传统的除尘系统中，除尘风机使用的是恒流输出方式，不能根据不同工况的需求来调节风量。

而高压变频技术可以实现风量的自动调节，根据炉排产生的烟尘和颗粒物的情况来调整风机的运转频率和转速，使其在适当的风速下运行，提高了除尘效率。

高压变频技术还可以通过改变风扇的工作频率来精确控制风量，使其与系统的需求匹配，避免能量的浪费。

其次，高压变频技术改造可以降低系统的能耗。

由于石家庄钢铁厂的除尘系统属于中压风机，风机的能耗通常较高。

采用高压变频技术可以实现风机的无级变速，避免了传统的多级调速方式，减少了能量的损耗。

高压变频技术还可以根据炉排产生的烟尘和颗粒物的情况实时调整风机的运行状态，避免了因为工况变化而导致的能耗增加。

最后，高压变频技术改造还可以提高系统的可靠性和稳定性。

传统的除尘系统中，由于恒流输出无法根据工况变化来调节风量，容易出现运行不稳定的情况。

而高压变频技术可以根据需求实时调整风机的运转频率和转速，使其保持恒定的风速，提高了系统的稳定性。

此外，高压变频技术还具有过载保护功能，可以避免因为外界因素导致的设备过载，提高了系统的可靠性。

针对石家庄钢铁厂的具体情况，推荐以下高压变频改造方案。

首先，需要选用适合的高压变频器来实现风机的变频调速。

建议选择具备较大功率范围和多种保护功能的高压变频器。

通过对风机的实时监测和数据分析，根据工况要求来调整风机的运行参数，实现风量的精确控制。

其次，需要对除尘系统的控制系统进行改造，增加高压变频器的控制模块。

通过与原有控制系统的数据交互和整合，实现对风机的远程监测和控制。

最后，应该对除尘系统的传感器和监测仪表进行升级。

选用高精度的传感器和监测仪表，对炉排产生的烟尘和颗粒物进行实时监测，反馈给控制系统，实现对风机运行状态的准确控制。

通过对石家庄钢铁厂除尘系统的高压变频改造，可以提高系统的运行效率，降低能耗，提高系统的可靠性和稳定性，实现节能减排的目标。

高压变频器维修改造方案引言高压变频器是一种用于调节电机转速的重要设备，广泛应用于工业领域。

然而，随着使用时间的增长，高压变频器可能会出现故障或性能下降的情况。

为了延长设备的使用寿命和提高性能，维修改造是必要的。

本文将介绍一个高压变频器维修改造方案，以提高设备的可靠性和性能。

问题分析在进行维修改造之前，首先需要对高压变频器的问题进行详细分析。

常见的问题包括： 1. 故障频繁发生：高压变频器可能存在电路短路、电容老化等故障原因导致频繁故障。

2. 效率低下：高压变频器的效率可能受到电路设计不合理、元器件老化等影响导致效率低下。

3. 传动系统问题：高压变频器与电机之间的传动系统可能存在松动、磨损等问题。

维修改造方案针对上述问题，我们提出以下维修改造方案：1. 检修电路针对高压变频器可能存在的电路短路、电容老化等问题，需要对电路进行检修。

具体步骤包括： - 检查电路元器件的接触情况，确保连接牢固。

- 检查电容器的电容值，如有异常需要更换。

- 检查电路中的保险丝和熔断器，确保其正常工作。

2. 优化电路设计针对高压变频器效率低下的问题，需要对电路进行优化设计。

具体措施包括：- 采用高效率的功率开关元件，减小功率损耗。

- 优化电路拓扑结构，减小电路传输功率损耗。

- 使用电容器和电感器等元件进行电源滤波和抗干扰。

3. 检修传动系统针对高压变频器与电机之间的传动系统问题，需要进行检修和维护。

具体步骤包括： - 检查传动系统的轴承，如有磨损需要更换。

- 检查传动系统的联轴器，如有松动需要进行紧固。

- 根据需要进行润滑和调整传动系统。

4. 软件更新与升级在维修改造过程中，可以考虑对高压变频器的软件进行更新和升级，以提高设备的性能和稳定性。

具体措施包括： - 更新变频器的控制算法，提高响应速度和稳定性。

- 升级变频器的用户界面，提供更友好的操作界面和功能。

结论维修改造是提高高压变频器可靠性和性能的重要措施。

第36卷,总第210期2018年7月,第4期《节能技术》ENERGY CONSERVATION TECHNOLOGY Vol.36,Sum.No.210Jul.2018,No.4330MW 机组风机高压变频改造方案及节能潜力分析汪　林1,任博文2(1.神华国华宁东发电有限责任公司,宁夏　灵武　750403;2.包头东华热电有限公司,内蒙古　包头　014040)摘　要:为降低厂用电率、提高机组的节能效益,本文针对神华宁夏国华宁东发电有限公司330MW 机组锅炉风系统的一次风机和二次风机运行状况及存在问题进行了分析,提出了相应的变频改造方案,并对设备能耗与变频改造方案的节能潜力进行了分析。

通过对两个机组的年预计节约电量计算,表明该改造方案具有较大节能潜力,对同类机组的改造有一定借鉴意义。

关键词:风机;变频;改造方案;液力耦合器;节能潜力中图分类号:TK223.26 文献标识码:A 文章编号:1002-6339(2018)04-0380-05High -voltage Frequency Conversion Reconstruction Plan for 330MW UnitFan and Analysis of Energy Saving PotentialWANG Lin 1,REN Bo -wen 2(1.Shenhua Guohua Ningdong Power Generation Co.,Ltd.,Ningxia 750403,China;2.Baotou Donghua Thermal Power Co.,Ltd.,Baotou 014040,China)Abstract :In order to reduce the power consumption rate of the plant and improve the energy efficiency ofthe unit,this paper analyzes the operation status and existing problems of the primary and secondary fans of the 330MW unit boiler air system of shenhua ningxia guohua ningdong power generation Co.,Ltd.The frequency conversion transformation plan is analyzed,and the energy saving potential of equipment energy consumption and frequency conversion transformation scheme is analyzed.Through the calculation of the estimated annual energy savings of the two units,it shows that the transformation plan has greater energy saving potential and has certain reference significance for the transformation of similar units.Key words :fan;frequency conversion;transformation plan;hydraulic coupler;energy saving potential收稿日期　2018-04-10 修订稿日期　2018-04-26作者简介:汪林(1973~),男,专科,助理工程师,主要从事发电生产技术管理工作。

高压变频器维修改造方案1. 引言高压变频器是一种广泛应用于工业生产中的电力调节设备。

它能够根据负载的需求，通过改变电源频率来控制电动机的转速。

然而，随着时间的推移，高压变频器可能会出现各种问题，例如故障、老化和性能不足。

因此，进行维修改造是必要的。

本文将介绍高压变频器维修改造的方案和步骤。

2. 维修改造方案高压变频器的维修改造方案主要包括以下几个方面：2.1 设备评估和故障诊断首先，对高压变频器进行设备评估和故障诊断是维修改造的第一步。

通过对设备进行全面的检查和测试，能够确定设备的当前状态和存在的问题。

这包括检查电路连接、检测故障代码、检查组件的状况等。

2.2 硬件更换和升级在设备评估的基础上，对于发现的故障或老化的部件，需要进行硬件的更换和升级。

这涉及到更换电容器、继电器、电阻器等元件，确保设备在运行时的稳定性和可靠性。

同时，还可以考虑对一些关键部件进行升级，以提升高压变频器的性能。

例如，可以选择更高效率的IGBT模块、使用更先进的控制算法等。

2.3 软件更新和优化除了硬件的更换和升级，对高压变频器的软件进行更新和优化也是维修改造的重要一步。

软件更新可以修复已知的缺陷和问题，提升系统的稳定性和可靠性。

另外，通过对软件进行优化，可以提升高压变频器的效率和性能。

这包括改进控制系统的算法、优化参数配置以及增加新的功能等。

2.4 安全措施和系统集成维修改造过程中，除了对高压变频器本身进行改造，还需要考虑安全措施和系统集成。

这包括对设备的绝缘性能进行测试和评估，确保设备符合相关的安全标准。

此外，在维修改造完成后，需要对整个系统进行集成和测试，确保高压变频器与其他设备的协同工作正常。

这需要进行全面的系统测试，包括负载测试、稳定性测试等。

3. 维修改造步骤基于维修改造方案，下面是高压变频器维修改造的主要步骤：1.设备评估和故障诊断：对高压变频器进行全面的检查和测试，确定存在的问题和需要改造的部件。

2.硬件更换和升级：根据评估结果，对老化或故障的部件进行更换和升级。

高压变频器维修改造方案引言高压变频器作为一种重要的电力设备，在工业生产中起着至关重要的作用。

然而，随着时间的流逝和使用环境的变化，高压变频器很可能出现性能下降、故障频发等问题。

因此，为了保证高压变频器的可靠运行和延长其使用寿命，进行维修和改造是非常必要的。

本文将针对高压变频器的维修改造方案进行讨论，分析常见的维修问题和改造需求，并提出相应的解决方案，以提高高压变频器的性能和可靠性。

维修问题分析1. 故障频发在高压变频器长时间使用过程中，由于过载、过电流等原因，电子元件可能会受损，导致故障频发。

这会影响设备的正常运行，并且增加了维修的成本和时间。

2. 效率低下高压变频器的效率对于工业生产至关重要。

然而，随着使用时间的增长，一些部件可能会磨损或老化，导致效率下降。

这会增加能源消耗，并对工业生产造成不良影响。

3. 排热问题高压变频器在运行过程中会产生大量热量，如果散热不良，就会导致温度升高，影响设备的正常运行。

因此，排热是高压变频器维护中需要关注的一个重要问题。

解决方案1. 故障修复为了解决故障频发的问题，可以采取以下措施：•定期进行巡检和维护，及时发现故障并进行修复。

定期更换容易老化的元件，确保电子元件的可靠性。

•加强对高压变频器的保护，防止过载和过电流等异常情况的发生。

可以设置相关的保护装置，及时切断电源以保护变频器。

2. 提高效率为了提高高压变频器的效率，可以采取以下措施：•替换高效率的电子元件，降低功耗和能源消耗。

•优化控制算法，提高变频器的响应速度和控制精度。

•加强对高压变频器的维护，定期检查清洁散热器和风扇等部件，保持良好的散热条件。

3. 改善排热为了解决高压变频器的排热问题，可以采取以下措施：•加强对散热部件的维护和清洁，确保散热器和风扇的正常工作。

•可以考虑增加散热器的数量或者对现有散热器进行扩大，以提高散热效果。

•在环境温度较高的工作场所，可以采用冷却系统，如水冷却系统，以降低温度。

高压变频器改造常见故障分析及处理摘要：随着我国科学技术水平的不断提高，高压变频等大功率变频调速设备在现代工业生产中得到越来越广泛的应用，其不仅能有效提高设备运行效率，还可降低设备运行成本，节能降耗，为企业创造更大的经济效益。

一旦高压变频设备发生故障，将造成严重的经济损失。

因此要充分认识高压变频设备维护检修工作的重要性，全面分析高压变频器的常见故障类型及原因，加强对故障维修经验的总结，增强故障排查能力，从而有效控制故障范围，降低故障损失，减少故障发生的几率，为安全生产提供更加可靠的保证。

关键词：高压变频器；故障分析；处理措施引言随着高压变频器的不断普及和各大生产企业节能降耗的要求，高压变频器的使用量不断增多，相应的高压变频器升级改造工作也不断增加。

面临着高压变频器的改造，改造期间和改造后的调试工作也遇到了各种不同的缺陷与问题。

为了能在改造后快速的消除缺陷，顺利的投运变频器，确保高压变频器更好地适应发电厂运行环境，提高高压变频器的运行性能，本篇文章对高压变频器改造后常见故障分析及处理进行总结，以供参考。

1高压变频器介绍1.1高压变频器组成1）高压电源柜，为高压变频器提供工作电源；2）变压器柜，为功率单元提供电源；3）功率单元柜，调整电源频率实现变频功能；4）控制柜，对功率单元进行控制调节不同频率；5）旁路柜，输出电源至电机，双开关可实现一拖二功能；6）远程监控系统，对变频器实现远程监控和调节，一般为DCS系统。

1.2高压变频器的技术特点1）变频器的输入部分是一台移相变压器，原边Y形连接，二次绕组采用延边三角形接法，可提供15到18副三相绕组，经输入降压、移相分别为每台功率单元供电。

2）功率单元分为三组，每一组为一相电源，每相由5或者6台功率单元组成，每台功率单元结构、回路完全相同，可以互换，也可以互为备用。

3）功率单元为三相输入，单相输出的交直流PWM电压源型逆变器结构，相邻功率单元的输出端串联起来，形成Y接结构，实现变压变频的高压直接输出，供给高压电动机。

1、电机规格及数量：10KV 1000KW 6台；10KV 1250KW 3台2、配置要求：变频器与电机采用一对一形式。

即一套变频器组对应一台电机。

3、技术要求：1）只需将高压变频器串联在用户现场的高压开关柜与高压电机之间。

变频器的所有部件采用内部连线，用户只须连接高压输入、高压输出。

2）高压变频器采用“单元串联多电平结构”，技术方案成熟可靠；3）高压变频器的同类产品上应具有丰富的实践经验，产品质量可靠；4）高压变频器应适应中国用户电网工况，主电源+15%～-35%波动不停机，瞬时失电5个周期可满载运行不跳闸，掉电20s内不会停机；5）输入功率因数高，网侧不需要添加功率因数补偿装置；6）电流谐波少，满足国际、国家标准要求，对电网没有谐波污染；7）输出阶梯正弦PWM波形，无须输出滤波装置，可接普通电机；8）对电缆、电机绝缘无损害，电机谐波少，减少轴承、叶片的机械振动，输出线可以长达1000米；9）功率电路模块化设计，维护简单；10）高压主回路与控制器之间为光纤连接，安全可靠；11）完整的故障监测电路、精确的故障报警保护；12）干式移相变压器在柜体中内置，安装方便，免维护；13）易于改变控制逻辑关系，适应多变的现场需要；14）可灵活选择现场控制、值班室远程控制，可通过电话网络遥测遥控；15）可接受和输出0～10V/4～20mA工业标准信号；16）直接内置PID调节器，可开环运行，可闭环运行；17）全中文操作界面，具有无噪音、无运动部件、大容量数据存储、使用寿命长的特点，适应于一般值班人员的水平；18）可进行运行数据和操作记录，打印输出运行报表；19）完整的通用变频器参数设定功能；20）设备安装调试、参数设定方便快捷。

21）具有手动变频/工频切换功能，且二者之间具有可靠的机械及电气联锁22）柜型：采用户内安装23）应能在涪陵当地气候条件下，持续稳定工作。

浅析高压电机变频改造摘要:旨在讨论高压电机变频技术的变频、节能原理,并对变频技术的安全性及优势进行了阐述,总结出了高压电机变频的意义。

关键词:高压电机变频原理安全性意义高压交流变频调速技术为90年代以来迅速发展起来的一种新型的电力传动调速技术,在高压交流电动机的变频调速领域得到了广泛应用,其技术与性能优于其它任何一种调速方式,变频调速凭借其显著的高效率、高精度、高节能效益、宽范围的调速性能,以及完善的电力电子保护功能,易于实现自动的通信功能,得到了广泛的推广与应用。

1、节能原理1.1 变频原理高压变频器采用先进的功率单元进行串联叠加的方式,主电路的开关元件为大功率IGBT,空间矢量多重化的PWM技术,由数个单元串联形成每相,每个功率单元所输出的电压波形以及其串联后输出的相电压波形,能够得到数十个不同的等级电压,在增加电压等级的同时,每个等级的电压值大大降低,从而减小了dv/dt 对电机绝缘的破坏,并极大的削弱了输出电压谐波的含量,由于电压等级数量的增加,也极大的改善了变频器的输出性能,输出波形几乎接近于正弦波,不存在电网污染,符合IEEE519—1992对电压、电流谐波失真的严格要求,因此“串联叠加”变频器对同一电网上用电的其他电器设备不会产生谐波干扰,纯净的功率输入能够免去耗时的谐波、共振分析,从而也节省了安装去除谐波装置的昂贵费用。

1.2 节能原理将循环泵电机改为变频调节,在输出量满足工艺要求的情况下,能够节约大量的电能,节电的比例可通过理论计算得出,通过泵与风机类负载的工作特性可知,其流量与转速成正比:,其电机轴功率与转速的立方成正比:。

由变频器的工作原理可知,其转速与频率成正比:,其中Q为流量,N为转速,P为轴功率为频率。

当频率由50Hz变为40Hz下降20％时,由可知轴的功率只有原来的51.2％,节约了48.8％。

以上只是在理想条件下的节电率,在实际使用工程中,由于各种运行工况的不同,节电效果也将会不一样,实际的节电效果和以上的计算结果将会有一定的出入,但从计算结果来看,节电效果较显著,值得改造。

风机的高压变频改造及节能效果发布时间：2022-06-14T09:21:23.946Z 来源：《新型城镇化》2022年12期作者：徐相国[导读] 随着社会发展和技术进步，在工业生产及加工业中风机应用得到了极大的普及，它也确实发挥了巨大的作用。

传统的定速工作的风机虽然初期投资少，控制简单，能量消耗在管网和风门中，但是随着风量的减少，其风压会增大，对管网造成损害，且导致能源浪费现象。

而这种能源的浪费不仅增加了企业的成本，更与我国的可持续发展战略相悖，已经受到企业和人们越来越多的诟病。

以高压变频方式进行调速的风机不仅能够通过变频器连续精确地调节转速，从而精确控制风量，而且对于生产能耗的降低起着极其重要的作用。

因此，对风机高压变频改造的研究不仅具有学术意义，其实践意义与商业价值也不容忽视。

徐相国黑龙江龙源新能源发展有限公司黑龙江哈尔滨 150000摘要：随着社会发展和技术进步，在工业生产及加工业中风机应用得到了极大的普及，它也确实发挥了巨大的作用。

传统的定速工作的风机虽然初期投资少，控制简单，能量消耗在管网和风门中，但是随着风量的减少，其风压会增大，对管网造成损害，且导致能源浪费现象。

而这种能源的浪费不仅增加了企业的成本，更与我国的可持续发展战略相悖，已经受到企业和人们越来越多的诟病。

以高压变频方式进行调速的风机不仅能够通过变频器连续精确地调节转速，从而精确控制风量，而且对于生产能耗的降低起着极其重要的作用。

因此，对风机高压变频改造的研究不仅具有学术意义，其实践意义与商业价值也不容忽视。

关键词：风机；高压变频改造；节能效果一、风机工作参数及相似理论1.1风机工作时的基本参数（1）风量Q，指在单位时间内流经风机的空气体积量（m3/s，m3/min，m3/h）。

（2）风压H，指在空气流经风机时，风机给予每立方米空气的总能量（kg·m），全称是风机的全压H（tkg·m/m3）。

风机的全压分为静压Hs和动压Hd两部分，公式为：Ht=Hs+Hd。
