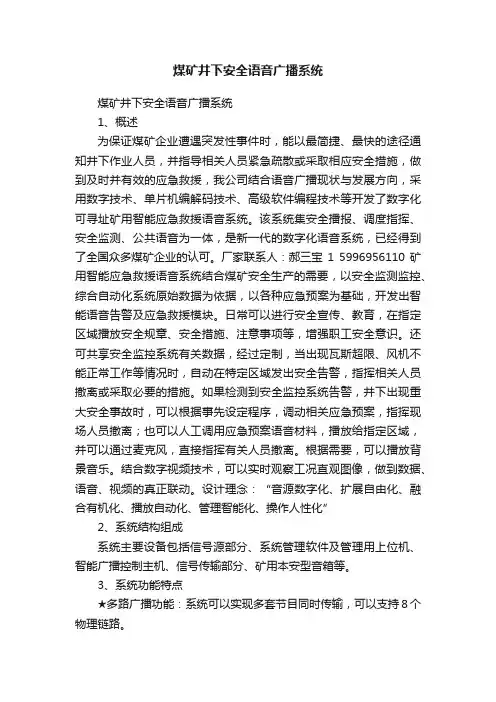

煤矿井下安全语音广播系统煤矿井下安全语音广播系统1、概述为保证煤矿企业遭遇突发性事件时，能以最简捷、最快的途径通知井下作业人员，并指导相关人员紧急疏散或采取相应安全措施，做到及时并有效的应急救援，我公司结合语音广播现状与发展方向，采用数字技术、单片机编解码技术、高级软件编程技术等开发了数字化可寻址矿用智能应急救援语音系统。
该系统集安全播报、调度指挥、安全监测、公共语音为一体，是新一代的数字化语音系统，已经得到了全国众多煤矿企业的认可。
厂家联系人：郝三宝1 5996956110 矿用智能应急救援语音系统结合煤矿安全生产的需要，以安全监测监控、综合自动化系统原始数据为依据，以各种应急预案为基础，开发出智能语音告警及应急救援模块。
日常可以进行安全宣传、教育，在指定区域播放安全规章、安全措施、注意事项等，增强职工安全意识。
还可共享安全监控系统有关数据，经过定制，当出现瓦斯超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。
如果检测到安全监控系统告警，井下出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过麦克风，直接指挥有关人员撤离。
根据需要，可以播放背景音乐。
结合数字视频技术，可以实时观察工况直观图像，做到数据、语音、视频的真正联动。
设计理念：“音源数字化、扩展自由化、融合有机化、播放自动化、管理智能化、操作人性化”2、系统结构组成系统主要设备包括信号源部分、系统管理软件及管理用上位机、智能广播控制主机、信号传输部分、矿用本安型音箱等。
3、系统功能特点★多路广播功能：系统可以实现多套节目同时传输，可以支持8个物理链路。
★音源种类丰富：音源种类丰富，可以是麦克风、话筒、DVD/VCD等传统音响设备，也可以是电脑、MP3等现代数字设备；同时，系统内置FM调频收音机，接收当地公共电台广播节目。
目录1系统概述 (3)2设计原则规范及标准 (3)2.1设计原则 (3)2.2设计规范及标准 (4)3系统组成 (5)4系统功能 (7)4.1广播功能 (7)4.2上下班铃声自动提醒、背景音乐自动播放 (9)4.3录音功能 (9)4.4报警强插广播 (9)5系统特点 (10)6系统指标 (11)7系统设计 (13)7.1地面系统设计 (13)7.2系统连接 (13)7.3井下区域划分及广播分站布置 (14)8质量保证及售后服务 (14)8.1产品质量保障 (14)8.2服务人员组织 (14)8.3试运行期服务 (15)8.4保修期内服务 (15)8.5保修期后服务 (15)8.6服务响应时间 (15)8.7人员培训计划 (16)9系统设备清单 (17)10系统设计图 ................................................................ 错误！未定义书签。
插图目录图3-1 煤矿数字广播系统整体结构图 (6)图4-1 广播功能示意图 (7)图4-2 多音源、分区点播、选播示意图 (8)图4-3 上下班铃声自动提醒、背景音乐播放示意图 (9)图4-4 报警强插广播示意图 (9)图6-1 数字广播主机 (11)图6-2 矿用本安型广播分站 (12)图6-3 隔爆兼本安型电源 (12)1系统概述矿山企业瓦斯、水、火、冲击地压等突发性自然灾害事故较多，且危害性大、波及范围广。
通常发生重大事故、需要人员紧急撤离的情况下，多以地面人员电话拨号或手机呼叫方式通知引导现场人员撤离危险区域。
但由于矿山企业特点，不可能每名井下人员附近都有固定电话或人手一部移动通讯工具，因而会造成部分地点的部分人员得不到撤离通知，贻误脱险时机，或得不到正确的撤离、避险指挥引导而发生意外。
现代公共广播系统要求既能播放背景音乐，又能做业务宣传和寻呼广播，还可以做为灾害事故的紧急广播，众多用途综合在一起，因此建设一套煤矿数字广播系统势在必行：突发事件发生、需要紧急撤人时，地面调度指挥中心工作人员利用煤矿数字广播、迅速通过设在井下重点防范区域的本安型广播分站，以广播的方式对现场进行疏散和疏导，指挥现场人员迅速、有序、安全撤离危险区域，最大程度减少灾害影响，同时，在正常情况下，可利用本系统，在井下各地点播放背景音乐、新闻、宣传报道等，使之又可成为企业宣传的阵地和工具。

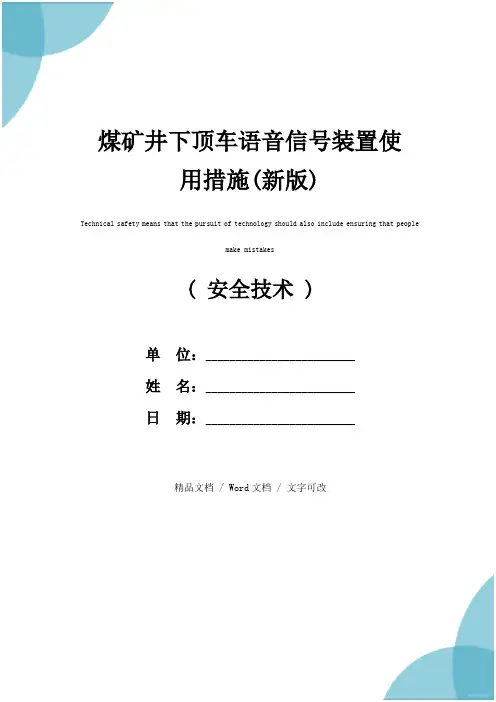

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改煤矿井下顶车语音信号装置使用措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes煤矿井下顶车语音信号装置使用措施(新版)一、概述为保证井下矸、料车在各联络巷顶车过程中的车辆运行安全，现在在井下各主要联络巷车场安装了顶车语音声光报警装置，为了确保顶车报警装置的正确使用和在使用过程中的行车安全，特制定如下安全技术措施：二、岗位职责划分1、蓄电机车司机：负责协助跟车信号工按规定连接货载车辆；检查货载车辆捆绑、紧固等装载情况；严格按照司机操作规程规定正规操作，控制开车速度，顶车速度不得超过1m/s；听从跟车信号工指挥。
2、跟车信号工：负责列车编组按要求正确连接货载车辆；检查货载车辆的连接、捆绑、编组等情况；负责顶车语音声光报警装置的正确使用，在车场顶车过程中随时注意货载车辆的行驶情况，负责警戒工作和监护车辆运行状况，发现异常立即用口哨指挥司机停车。
3、运输机电队维护工：负责顶车语音声光报警装置的正确安装、日常维护和正常使用。
三、使用技术措施1、顶车语音声光报警装置的使用方法：顶车语音声光报警装置由一个操作压扣和一个语音声光报警器组成。
需进行顶车作业时，连续按动电铃压扣两下，语音声光报警器则会发出“正在顶车、注意安全”的语音声光报警。
顶车作业完毕后，按动电铃压扣一下，顶车报警装置则会停止声光报警。
2、报警装置的安装位置根据车场的具体情况而定，一般安装位置在顶车车场入口轨道距巷帮最宽处，这样有利于保护信号工安全和按动装置压扣。
KTK113煤矿井下语音广播系统操作规程
KTK113煤矿井下语音广播系统为全数字型系统，地面广播主机通过工业环网连接井下的本安型广播分站，可通过控制主机对井下安装的分站进行分组、定时、定点播放语音广播，为井下工人提供音乐与安全知识教育。
从而提高煤矿安全生产意识，丰富职工的文化生活。
在紧急情况可做为紧急呼叫系统，通知区域或全矿井的人员进行紧急撤离，为应对紧急突发事件提供快速应急措施，为矿井的安全提供保障。
地面中心站
一、开机
按下调度台下广播主机Power按钮，进行开机。
二、打开系统主界面
开机进入桌面后，双击“北路KTK113煤矿安全数字广播系统软件”图标，打开系统，输入用户名“admin”，密码“admin”,单击“登陆”，即进入KTK113煤矿安全数字广播系统主界面。
三、系统操作
紧急广播（调度室广播主机针对井下所有广播分站进行广播）
在主界面单击“紧急广播”，在弹出对话框中点击“是”，打开话筒即可进行紧急广播，广播结束后，点击“关闭”退出。
调度对讲（调度室广播主机针对井下某个广播分站进行对讲）
在主界面单击“调度对讲”，选择要对话的某个广播分站，单击“呼叫”，打话筒进行讲话，对方即可接收到，说完一节后点击“挂断”，继续对讲重复即可。
话筒广播（调度室广播主机针对井下某些广播分站进行广播）
在主界面单击“话筒广播”，单击要选择的广播分站, 单击“开始”，打开话筒即可进行广播，广播结束后，单击“挂断”即可。
电话广播（接听固定电话时，对方声音通过选定广播分站传至井下）
广播电话（选定某部固定电话）有来电时，接听电话，然后在主界面单击“电话广播”，单击要选择的广播分站，单击“开始”，来电方语音即可通过选定广播分站传送至井下，结束后单击“挂断”即可。
录音广播（将录制好的音频文件通过广播分站进行广播）
在主界面单击“录音广播”，单击要选择的广播分站，选择音频文件（领导讲话，新闻联播等），单击播放，即可进行录音广播，单击停止，录音广播结束。
安全知识（将安全知识等音频文件通过广播分站进行广播）
在主界面单击“安全知识”，单击要选择的广播分站，单击选中广播文件，单击播放，即可进行安全知识广播，单击停止，安全知识广播结束。
声波搜寻（搜寻某个广播分站周围环境声音）
在主界面单击“声波搜寻”，选择某个广播，单击“开始搜寻”即可对单个广播进行监听操作（该广播一定范围内的声音），最大监听时长为2500秒。
在线测试
在主界面单击“在线测试”，选择“开始测试”，可对井下所有广播进行测试（测试井下广播是否与系统连接正常）。
多区播放（对各区域播放不同类型的广播文件）
在主界面单击菜单栏中“控制台”——“多区播放”，在左侧的喇叭列表中选择广播分站，在右侧的音乐列表选择音乐文件，根据需要实现对各区域播放不同类型的广播文件。
锁定系统
在主界面单击“锁定系统”，将弹出锁屏框，禁止一切操作,输入密码,点击登录后可以解除锁定。
音量调节
单击图中某一个喇叭图标，可进行音量设置（对该喇叭进行音量调节），也可通过菜单栏“工具”——“音量设置”，对所有广播统一设置音量。
井下广播分站
一、广播分站面板指示灯
铭牌正上方三个指示灯，由上至下分别是红灯（Power）、绿灯（Run）、蓝灯（Call），其分别代表电源指示、运行指示、呼叫指示。
广播分站指示灯状态说明：
二、按键
铭牌右下方和左下方分别有一个银色按键，分别为“调度”按键和“局部”按键。
其功能分别为呼叫井上广播主机（即调度室广播主机）、呼叫同区域其他广播分站。
广播分站按键操作说明：
三、对讲麦克
铭牌正下方有一个椭圆形小孔，此孔即为麦克口，内置麦克风，当井下局部或调度通话时，通话人的嘴要靠近该麦克口正上方20cm以内进行讲话，才能达到最好的通话效果。
四、广播分区
注意：
不要随意按下广播分站上盖上的两个按键或者一直按着按键不松手。
若按下广播分站上盖上的两个按键或者一直按着按键不松手，会影响广播系统运行，造成通信不畅、影响同区域其他广播分站不能正常播放音乐、不能对讲等问题。
不要把麦克口堵上。
若堵上麦克口，井上广播主机或者同区域其他广播分站将不能听到该分站的说话。
