一、预案背景为确保煤矿井下在发生紧急情况时，能够迅速、有效地向井下作业人员传达指令、指导安全撤离，减少人员伤亡和财产损失，特制定本预案。
本预案适用于矿井井下应急广播系统的使用和管理。
二、组织机构及职责1. 应急广播系统管理小组：负责应急广播系统的整体规划、建设、维护和管理，组长由矿山安全管理部门负责人担任，成员包括技术保障人员、安全管理人员等。
2. 应急广播系统操作人员：负责日常应急广播系统的维护和紧急情况下的操作，由熟悉系统操作的专业人员进行。
3. 应急广播系统监督人员：负责对应急广播系统的运行情况进行监督，确保其在紧急情况下能够正常使用。
三、系统功能1. 日常广播：进行安全知识教育、播放背景音乐、发布生产指令等。
2. 紧急广播：在发生紧急情况时，向井下作业人员发布撤离指令、紧急通知等。
3. 分区广播：根据需要，对特定区域进行广播，提高广播的针对性和有效性。
4. 双向对讲：实现地面与井下作业人员的实时通话，便于指挥调度。
四、应急广播系统预案流程1. 启动应急广播系统：在接到紧急情况报告后，立即启动应急广播系统。
2. 发布紧急广播：通过应急广播系统向井下作业人员发布撤离指令、紧急通知等。
3. 分区广播：根据事故情况，对受影响区域进行分区广播，确保信息传达的准确性和及时性。
4. 双向对讲：通过双向对讲功能，与井下作业人员保持沟通，了解现场情况，及时调整广播内容。
5. 结束应急广播：在确保井下作业人员安全撤离后，结束应急广播。
五、应急广播系统维护与管理1. 定期检查：定期对应急广播系统进行检查，确保其正常运行。
2. 设备维护：对应急广播系统设备进行定期维护，防止设备故障。
3. 人员培训：对应急广播系统操作人员进行专业培训，提高其操作技能。
4. 应急预案演练：定期组织应急广播系统预案演练，提高应对紧急情况的能力。
六、预案修订本预案自发布之日起实施，如遇国家政策、法规变化或实际情况发生变化，应及时修订。

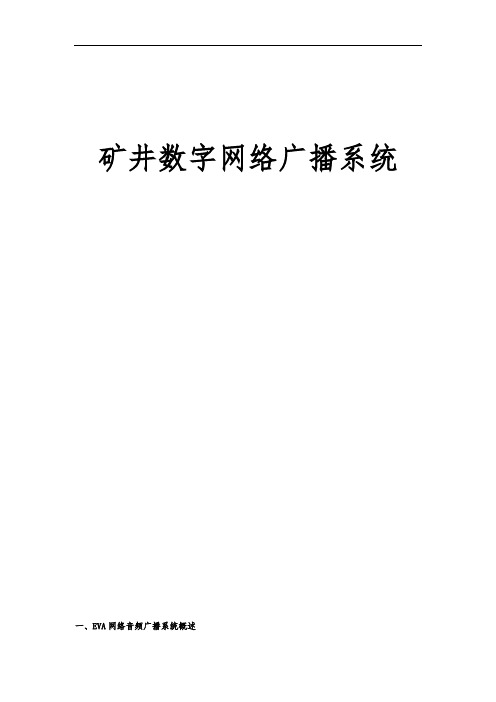

矿井数字网络广播系统一、EVA网络音频广播系统概述EVA网络音频广播系统是一套基于TCP/IP网络的纯数字化音频广播系统。
EVA网络音频广播系统在物理结构上与标准IP网络完全融合，不仅真正实现基于TCP/IP网络的数字化音频的广播、直播、点播，并借助TCP/IP网络的优势，突破了传统模拟广播系统的容局限、空间局限和功能局限等。
EVA网络音频广播系统不仅能够完全取代传统的模拟音频广播系统功能，更有传统模拟广播所没有的自主交互式功能，为广播在校园的应用提供了更广阔的空间。
在传播容方面，模拟音频广播系统只能使用和传送由卡座、CD机、麦克风等设备输出的模拟信号，对于大量的、以数字格式存储于网络服务器和各种载体上的音频资源无法直接应用。
EVA网络音频广播系统支持各种模拟音源的数字化转换，同时作为数字化的音频广播系统，直接应用数字格式的音频资源。
当今社会正是以数字化的方向快速发展，越来越多的媒体资源以数字格式存在，随着TCP/IP网络的普及，数字化网络音频广播系统是必然的发展方向。
在应用空间方面，模拟音频广播系统从节目源到发声单元，都需要专用的音频线路连接，受功率和线路的限制，传送距离、发声单元数量都受到很大局限，扩展性不强。
EVA网络音频广播系统融合于TCP/IP 网络，直接利用现有TCP/IP网络，无需另行布线，嵌入式的寻址终端设置独立IP地址，可跨网关连接，使发声单元的使用空间随着TCP/IP网络的延伸而无远弗届。
在系统功能方面，模拟音频广播系统的运行平台是一套硬件设备，决定了系统的应用功能和管理功能都是固化的、有限的，诸如点播、任意点对点、任意/无限分区、多任务预设等功能，模拟音频广播系统是无法实现的。
EVA网络音频广播系统的运行平台是系统软件，通过控制网络上的音频流信号，轻松实现任意路径、同一时间多任务的传送，因此应用功能和管理功能是开放的、灵活的，随时按需要进行设置，真正满足实际应用，并能不断扩展。
新疆巴州金实工贸有限公司井下语音广播系统完善方案方案编制：刘明刚参考资料：《煤矿安全规程》《金实煤矿改建设计》《金实煤矿安全专篇》巴州金实工贸有限公司井下语音广播系统完善方案有线广播系统在矿井日常生产和生活中发挥着重要作用。
在常规情况下，广播信号通过布设在矿井内的广播线路传输，是一种单向的（下传的）有线广播系统。
用于发布新闻和内部信息、发布作息信号、提供背景音乐以及用于寻呼和强行插入灾害性事故紧急广播等等，因而成为矿井安全生产不可缺少的组成部分。
1．系统特点我矿目前使用的KTK113型煤矿井下数字广播系统，是专为煤矿行业设计开发的语音广播产品，可通过控制主机对井下安装的本安型广播分站进行定点、分组全部语音广播，也可以通过本安型广播分站播放背景音乐。
为井下工人提供音乐与安全知识教育。
从而提高煤矿安全生产意识，丰富职工的文化生活。
在紧急情况可做为紧急呼叫系统，通知区域或全矿井的人员进行紧急撤离，为应对紧急突发事件提供快速应急措施，为矿井的安全提供保障。
2．系统组成该系统主要由广播主机、麦克风、音箱、传输接口、合并式定压功放、避雷器、井下本安广播分站，矿用隔爆兼本安型电源等设备组成。
其中广播主机、传输接口和合并式定压功放安装在机柜内，机柜接入机房内地网，机房内要求有综合接地（地阻不大于4欧姆）、AC220电源（需提供后备电源）。
3．系统设计KTK113型语音广播为新技术和安全可靠的设备。
可在井下辅助运输巷、带式运输机巷、采掘工作面、采煤工作面、变电所和避难硐室等安装，可以播放背景音乐、对讲广播，紧急广播等等。
本系统组网方式采用通讯电缆组网方式，在井下均采用电缆传输方式。
通过CAN通信电缆传输时，两个广播之间距离按照100到150米考虑。
本安广播分站电源采用隔爆兼本安电源，就近接入AC127V或660V电源。
目前井下使用的语音广播有5台，具体位置：主井口、副井口各1台；主井250米处1台；C12采区绕道1台；C12采区回风巷巷道中部1台，远远不能满足矿井需要。
观音堂煤业公司井下语音广播系统管理办法（试行）为进一步规范井下语音广播系统安装、使用、维护与管理，保证在发生应急救援情况下该系统能够正常使用，为矿井抢险救灾提供一定的保障，根据国家有关法律法规和我矿的实际情况，特制定如下管理办法。
一、部门职责划分1、机电科负责井下语音广播系统对外沟通协调，升级改造、设备报废、设备收发、图纸资料和日常检查工作等。
2、调度室监测组负责地面语音广播系统机房管理（主机和后备电源的管理）、机房资料和井下语音广播系统日常检查工作等，及时掌握系统运行情况，发现系统故障后，立即安排相关单位人员前去处理，确保系统运行正常。
同时，对区队在安装语音广播系统分站和电源中遇到的困难提供技术支持等。
3、各生产区队负责本单位责任区内的系统分站、电源和线缆的安装、回撤及质量标准化、设备完好等日常管理工作。
二、管理区域的划分根据“谁使用、谁负责、谁维护”原则，划分如下：1、一采队负责工作面上下偏盘口以里至工作面、25皮带下山等区域。
2、二采队负责19大平台以里至工作面、皮带巷等区域。
3、开拓队、掘进队、通修队负责本单位新掘巷道、抽修替棚、扩巷锚喷等区域。
4、机电队负责井下各变电所、绞车房、泵房、800皮带至15大倾角强力皮带、6井底贯通巷至8井底等区域。
5、运输队负责井下运输大巷、各绞车坡及鸡窝道、车场、候车室、平台至平台之间等区域。
6、调度室负责调度室机房、机房至入井处电缆等。
以上划分若与公司规定有冲突，则按公司规定执行。
三、语音广播系统的安装、维护与管理1、井下语音广播设备原则上安装在人员集中区域，在井底车场、运输调度室、变电所、上下山绞车房、候车室、水泵房、主要机电设备硐室、移动变电站、采掘工作面需安装语音广播设备。
掘进工作面距端头50米～100米范围内，安设语音广播设备；采煤工作面距两端50米～100米范围内，分别安设语音广播设备；采掘工作面的顺槽长度大于1000米时，在顺槽中部安设语音广播设备。
语音广播系统在煤矿井下的应用高会涛，宋丽洁，张驰（新汶矿业集团公司协庄煤矿，山东新泰271221）摘要协庄煤矿经过多方论证和试验，采用了井下语音广播系统。
该系统主要实现对井下语音广播、MP3音乐播放，站内广播、紧急呼叫、单站对讲及紧急广播等功能。
关键词煤矿语音广播自动化通信中图分类号TD676文献标识码B1课题提出协庄煤矿经过多方论证和试验，采用了井下语音广播系统。
该系统主要实现对井下语音广播、MP3音乐播放，站内广播、紧急呼叫、单站对讲及紧急广播等功能。
控制中心设在调度室，通过专门的数字广播软件进行控制，系统操作灵活，根据软件的设置可以实现相应的功能。
通过该系统可以第一时间对井下集中进行实时广播和信息传递，解决紧急状况下传统单线联系方式引起的时间延误问题，能够有效地提高紧急状况下调度应急处置能力。
2实施方案2．1广播系统的组成设备地面部分基本设备有：工控PC机、网络交换机、地面主控站；选择设备有：领导工作站（多方控制用）、前置放大器、网络功放、监听终端、地面音柱等。
井下部分基本设备有分控站、电源箱和音箱。
由－300m中央泵房、七采配电所、－550m中央泵房、－850m人行猴车操作室、－850m中央泵房、－850m二采绞车房、调度室七台分控站、42台隔爆兼本安型音箱及2部猴车原有音箱组成。
井下语音广播系统是一套由地面调度室对井下直接传输音频信号的实时语音工具，现安装于各水平大巷及主要轨道上下山石门、车场及人行车候车处，井下分站音响区域划分：1号分控站（光纤型）：－300m中央泵房—共4台音箱，分别安装在－550m暗井上车场、人行车候车处、调度站、1#下车场。
2号分控站（光纤型）：七采配电所—共7台音箱，分别安装在七采六层牛鼻子、七采六层轨道下山上车场、七采六层轨道下山2个、六层石门、七采六层十三层外部车场、七采十三层车场三叉门处。
*收稿日期：2011－08－16作者简介：高会涛，男，大学学历，工程师，现任协庄煤矿机电运营部副主任，从事机电技术管理及研究工作。
