HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。
1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。
1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

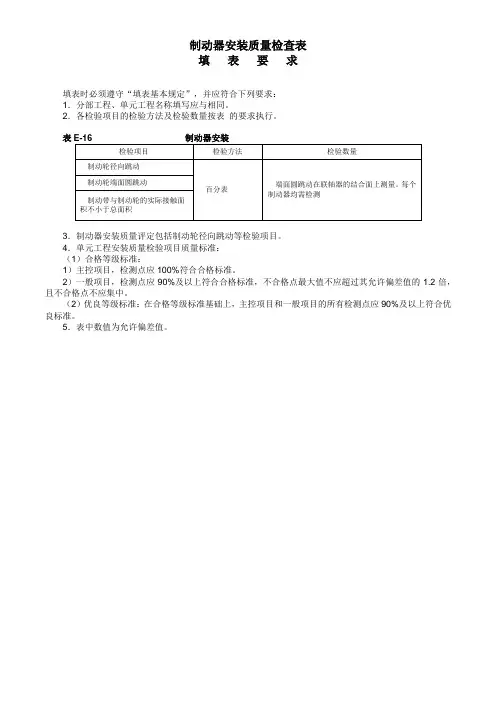

制动器安装质量检查表
填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．分部工程、单元工程名称填写应与相同。
2．各检验项目的检验方法及检验数量按表的要求执行。
表
3．制动器安装质量评定包括制动轮径向跳动等检验项目。
4．单元工程安装质量检验项目质量标准：
（1）合格等级标准：
1）主控项目，检测点应100%符合合格标准。
2）一般项目，检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）优良等级标准：在合格等级标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
5．表中数值为允许偏差值。
________________________工程制动器安装质量检查表。
一、制动单元例行检查1、目测检查制动器底部有无因为摩擦而出现的闸衬粉末，如果有，说明制动单元调整不当，有磨闸衬的现象。
提示：也有一种可能并不是由于制动单元的问题引起摩擦，电梯设计的是零速度停车，就是电梯受控制系统的控制，在停止的时候，达到零速度停止后，抱闸才抱住电梯，这样在正常情况下，抱闸是不磨损的；但是，如果控制系统出现问题、或者电梯控制系统调试不当，电梯在没有达到零速度停止时，抱闸就开始制动电梯，那么也会产生摩擦问题，这里检查时需要区别对待。
2、启动电梯上、下运行，仔细倾听电梯在启动、运行、停止过程中，制动器是否有摩擦、撞击声产生。
提示：可以使用较长的螺丝刀，一端顶在制动器制动臂上，另一端顶在耳朵上，来达到听清楚。
（图 2-23）如果曳引机有风机，那么可以暂时停止风机，降低噪音来方便检查。
3、观察制动器各活动部件、磁铁铁心的动作是否平滑无声；制动器释放时，各活动销轴和铁心能够活动自如。
4、用手感触制动器磁铁线圈温度，温升不应该超过60℃。
5、用手感触制动器制动臂温度，制动臂温度应该与室温差不多。
6、通过在不同负载情况下乘坐电梯或观察制动轮的运转状况，可以发现制动器存在的问题：a. 载状态下，制动器抬起过早，则可能发生下列问题：. 轿厢上行时发生碰撞。
. 轿厢下行时，制动轮发生倒溜现象，轻微的倒溜是系统掩饰齿轮碰撞的结果。
b. 如果轿厢满载时，制动器抬起过早，则可能发生下列现象：. 轿厢上行时，先出现下沉。
. 轿厢下行时，会因为重力导致碰撞，然后建立励磁正常工作，这个时候，可能电机会产生很大的轰鸣声，轿厢会感受到启动的震动。
c. 如果制动器抬起过晚，则可能发生下列现象：. 轿厢上行时，发生碰撞。
d. 制动器电流不足的典型现象。
. 喀嚓声. 拖动. 过载颠簸. 制动轮过热7、制动器电气及机械不当的调整，将会导致制动器产生噪音。
二、制动单元保养对于制动器每年须进行一次拆卸、检查、清洁、润滑、调整的例行保养工作。
电梯安装质量等级评定报告（单梯）国家： ________________________城市：________________________项目名称： _________________________________总台数： _________________________________楼（座）号： _______________________________A/B/C/D 梯：_____________________________安装单位： _________________________________检查人： __________________________________ 电梯主要参数、检验部位：机房、检验部位：井道部件三、检验部位：轿厢四、检验部位：门系统一1： 2五、检验部位：整机功能单梯验收评定结果1根据质量标准，一次性验收和整改后验收结果为：1.保证项目共项，合格项目项；合格率%整改后合格项目项；合格率%2.评定项目共项，达到A级标准项；比例%整改后达到A级标准项；比例%达到B级标准项；比例%整改后达到B级标准项；比例%达到C级标准项；比例%整改后达到C级标准项；比例% 3•基本项目共项，合格项目项；合格率%整改后合格项目项；合格率% 故该梯整机运行质量被一次性评定为________________ 品经整改后被最终评定为_____________ 品评定人：年月日审核人：年月日制约的因素：（按管理、安装、调试、甲方、公司产品质量、人员素质六个方面区分）评定人：年月日整改项目表整改内容:评定人：年月日整改措施及整改后所达到的标准：评定人：年月日备注：整改内容必须严格按“安装质量、产品自身质量、甲方原因、其它”四方面归纳区分遗留问题记录表评定人:。

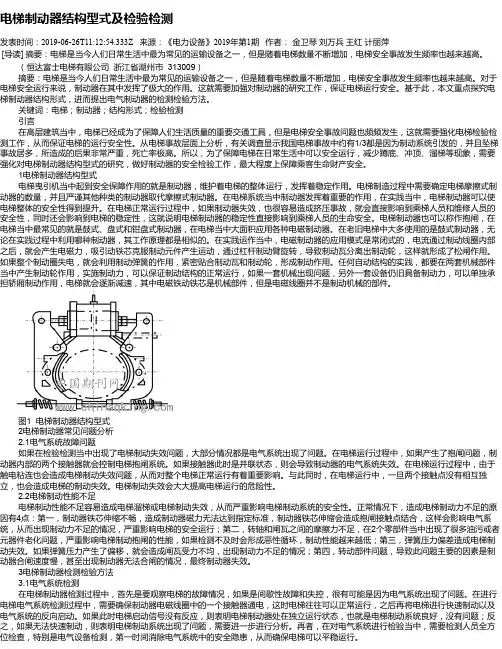

电梯制动器结构型式及检验检测发表时间：2019-06-26T11:12:54.333Z 来源：《电力设备》2019年第1期作者：金卫琴刘万兵王红计丽萍[导读] 摘要：电梯是当今人们日常生活中最为常见的运输设备之一，但是随着电梯数量不断增加，电梯安全事故发生频率也越来越高。
（恒达富士电梯有限公司浙江省湖州市 313009）摘要：电梯是当今人们日常生活中最为常见的运输设备之一，但是随着电梯数量不断增加，电梯安全事故发生频率也越来越高。
对于电梯安全运行来说，制动器在其中发挥了极大的作用。
这就需要加强对制动器的研究工作，保证电梯运行安全。
基于此，本文重点探究电梯制动器结构形式，进而提出电气制动器的检测检验方法。
关键词：电梯；制动器；结构形式；检验检测引言在高层建筑当中，电梯已经成为了保障人们生活质量的重要交通工具，但是电梯安全事故问题也频频发生，这就需要强化电梯检验检测工作，从而保证电梯的运行安全性。
从电梯事故层面上分析，有关调查显示我国电梯事故中约有1/3都是因为制动系统引发的，并且坠梯事故居多，所造成的后果非常严重，死亡率极高。
所以，为了保障电梯在日常生活中可以安全运行，减少蹲底、冲顶、溜梯等现象，需要强化对电梯制动器结构型式的研究，做好制动器的安全检验工作，最大程度上保障乘客生命财产安全。
1电梯制动器结构型式电梯曳引机当中起到安全保障作用的就是制动器，维护着电梯的整体运行，发挥着稳定作用。
电梯制造过程中需要确定电梯摩擦式制动器的数量，并且严谨其他种类的制动器取代摩擦式制动器。
在电梯系统当中制动器发挥着重要的作用，在实践当中，电梯制动器可以使电梯整体的安全性得到提升。
在电梯正常运行过程中，如果制动器失效，也很容易造成挤压事故，就会直接影响到乘梯人员和维修人员的安全性，同时还会影响到电梯的稳定性，这就说明电梯制动器的稳定性直接影响到乘梯人员的生命安全。
电梯制动器也可以称作抱闸，在电梯当中最常见的就是鼓式、盘式和钳盘式制动器，在电梯当中大面积应用各种电磁制动器。

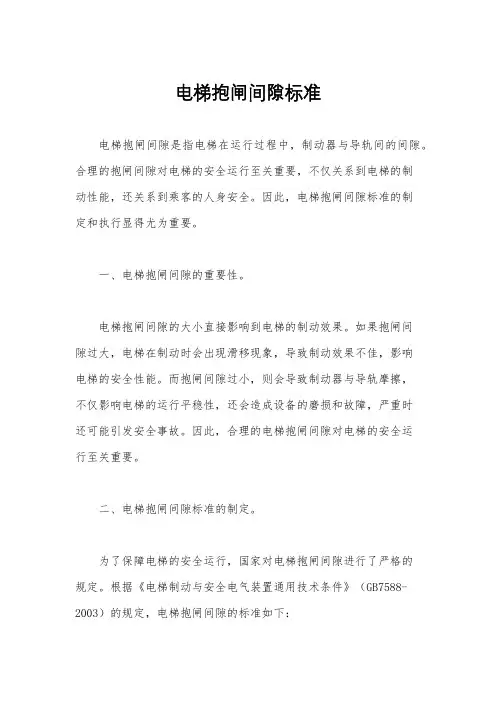

电梯抱闸间隙标准电梯抱闸间隙是指电梯在运行过程中，制动器与导轨间的间隙。
合理的抱闸间隙对电梯的安全运行至关重要，不仅关系到电梯的制动性能，还关系到乘客的人身安全。
因此，电梯抱闸间隙标准的制定和执行显得尤为重要。
一、电梯抱闸间隙的重要性。
电梯抱闸间隙的大小直接影响到电梯的制动效果。
如果抱闸间隙过大，电梯在制动时会出现滑移现象，导致制动效果不佳，影响电梯的安全性能。
而抱闸间隙过小，则会导致制动器与导轨摩擦，不仅影响电梯的运行平稳性，还会造成设备的磨损和故障，严重时还可能引发安全事故。
因此，合理的电梯抱闸间隙对电梯的安全运行至关重要。
二、电梯抱闸间隙标准的制定。
为了保障电梯的安全运行，国家对电梯抱闸间隙进行了严格的规定。
根据《电梯制动与安全电气装置通用技术条件》（GB7588-2003）的规定，电梯抱闸间隙的标准如下：1. 电梯抱闸间隙的允许范围为3mm~6mm；2. 电梯抱闸间隙的测量应在额定负载和额定速度条件下进行；3. 电梯抱闸间隙的测量方法应符合国家标准的规定。
三、电梯抱闸间隙标准的执行。
为了确保电梯抱闸间隙符合国家标准，电梯制造商和维保单位应加强对电梯抱闸间隙的监测和维护。
具体而言，应采取以下措施：1. 电梯制造商应在生产过程中严格控制抱闸间隙的大小，确保符合国家标准；2. 电梯维保单位应定期对电梯抱闸间隙进行检测和调整，确保在允许范围内；3. 电梯使用单位应定期对电梯抱闸间隙进行监测，如发现异常应及时通知维保单位进行处理。
四、电梯抱闸间隙标准的重要性。
电梯抱闸间隙标准的制定和执行对电梯的安全运行至关重要。
只有严格按照国家标准执行，才能保障电梯的安全性能，避免因抱闸间隙问题引发的安全事故。
因此，电梯制造商、维保单位和使用单位都应高度重视电梯抱闸间隙标准的制定和执行，确保电梯的安全运行。
五、结论。
电梯抱闸间隙标准的制定和执行对电梯的安全运行至关重要。
合理的抱闸间隙能够保障电梯的制动性能，避免因抱闸间隙问题引发的安全事故。

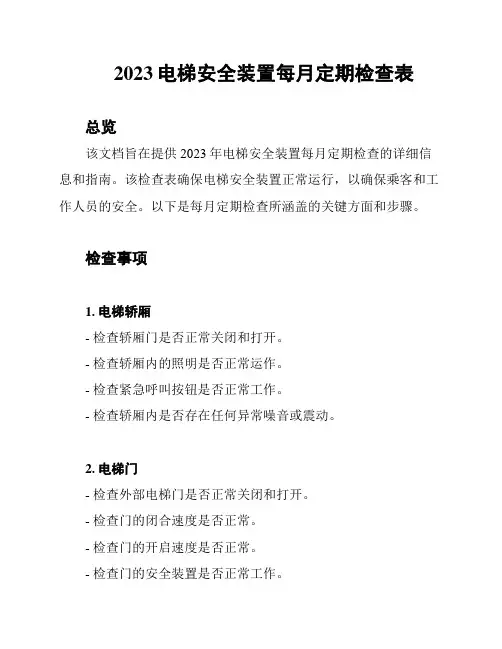

2023电梯安全装置每月定期检查表总览该文档旨在提供2023年电梯安全装置每月定期检查的详细信息和指南。
该检查表确保电梯安全装置正常运行，以确保乘客和工作人员的安全。
以下是每月定期检查所涵盖的关键方面和步骤。
检查事项1. 电梯轿厢- 检查轿厢门是否正常关闭和打开。
- 检查轿厢内的照明是否正常运作。
- 检查紧急呼叫按钮是否正常工作。
- 检查轿厢内是否存在任何异常噪音或震动。
2. 电梯门- 检查外部电梯门是否正常关闭和打开。
- 检查门的闭合速度是否正常。
- 检查门的开启速度是否正常。
- 检查门的安全装置是否正常工作。
3. 电梯限速器- 检查限速器的运行情况，确保其正常工作。
- 检查限速器的速度设置是否符合安全标准。
4. 电梯紧急制动装置- 检查紧急制动装置的运行情况，确保其正常工作。
- 检查制动装置的触发机制是否正常。
5. 电梯安全门- 检查安全门的运行情况，确保其正常工作。
- 检查安全门的闭合速度是否正常。
- 检查安全门的开启速度是否正常。
- 检查安全门的安全装置是否正常工作。
6. 电梯安全钳- 检查安全钳的运行情况，确保其正常工作。
- 检查安全钳的触发机制是否正常。
7. 其他检查事项- 检查电梯照明是否充足。
- 检查紧急停止按钮是否正常工作。
- 检查紧急电话是否正常工作。
- 检查报警器是否正常工作。
结论该检查表为每月电梯安全装置检查提供了详细的指导和检查事项。
通过定期执行这些检查，可以确保电梯的安全运行，并减少潜在的事故风险。
遵循这些步骤，将电梯安全作为首要任务，是确保乘客和工作人员安全的关键措施。
电梯制动器的常见故障及解决措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：___________________日期：___________________电梯制动器的常见故障及解决措施温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
随着现代化城市建设步伐的不断加快, 高层建筑作为了城市的象征, 电梯则是高层建筑中不可或缺的必备设施,其安全是非常重要的。
大量事故案例表明, 电梯人身伤亡事故发生的主要原因之一就是制动器发生故障或者自身存在设计缺陷, 从而导致电梯出现冲顶、蹾底、溜车, 甚至发生剪切等现象, 因此电梯制动器作为电梯结构中至关重要的部件, 了解其结构特点以及故障原理, 并提出改进措施是非常必要的。
电梯的雏形源于公元前236年的古希腊, 它是由阿基米德设计的由人力驱动的卷筒式卷扬机。
随着电梯技术的不断发展, 电梯逐渐进入成为人们生活中必不可少的交通工具。
制动器是电梯重要的安全装置, 它的安全、可靠是保证电梯安全运行的重要因素之一。
本文主要是研究制动器的结构特点和工作原理, 对其功能作出阐述, 研究现行问题, 提出切实有效的改进措施。
电梯制动器的功能和重要性电梯制动器的基本功能简单讲就是对电动机转轴制动或者松开, 使电机停止运转或者控制电机的转动, 从而来保持轿厢胡停层位置。
制动器是电梯结构中至关重要的部件, 关乎电梯的正常运转和使用。
1.1.电梯制动器的分类, 结构以及工作原理1.1.1.分类：目前我国电梯里面使用的制动器主要分为毂式制动器、盘式制动器、钳盘式制动器、块式制动器。
电梯制动器的常见故障及标准规范要求发布时间：2021-10-28T05:08:52.991Z 来源：《建筑科技》2021年10月下作者：梁峻平[导读] 随着我国城市化进程不断加快，人们生活水平不断提高。
近年来电梯冲顶、蹾底、溜车，甚至发生剪切等各种负面新闻时有发生，引起业界的高度重视。
对此，国家质检总局强调认真实施新版TSGT7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》(含第1号修改单和第2号修改单)。
新版检规中增加了多项基于实际安全保护需求的检验项目。
其中，制动器是对电梯安全性有着决定性影响的主要安全部件之一，故增加了对制动器故障保护功能和轿厢意外移动保护装置的检验要求。
至此，检规对制动器动态制动、静态制动、制动可靠性甚至是制动器意外失效状况都作出了具体的要求，进一步增加制动器作为电梯主要部件的安全性。
内蒙古自治区特种设备检验研究院梁峻平内蒙古呼和浩特 010000摘要：随着我国城市化进程不断加快，人们生活水平不断提高。
近年来电梯冲顶、蹾底、溜车，甚至发生剪切等各种负面新闻时有发生，引起业界的高度重视。
对此，国家质检总局强调认真实施新版TSGT7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》(含第1号修改单和第2号修改单)。
新版检规中增加了多项基于实际安全保护需求的检验项目。
其中，制动器是对电梯安全性有着决定性影响的主要安全部件之一，故增加了对制动器故障保护功能和轿厢意外移动保护装置的检验要求。
至此，检规对制动器动态制动、静态制动、制动可靠性甚至是制动器意外失效状况都作出了具体的要求，进一步增加制动器作为电梯主要部件的安全性。
关键词：电梯；制动器；故障；规范要求引言电梯制动器是电梯中最重要的安全和保障部件，包括抱闸制动器、盘式制动器和碟式制动器，一般安装于电动机旁的制动轮处。
制动器的基本功能是对电动机的主动转轴进行有效地控制，调控电动机的运转和停止。
电梯使用安全检查表第一章电梯基本参数检查 (4)1.1 电梯型号核对 (4)1.2 电梯额定载重检查 (4)1.3 电梯使用年限确认 (4)第二章电梯运行状态检查 (4)2.1 启动与停止功能测试 (4)2.2 行驶速度与平层精度检测 (5)2.3 电梯运行稳定性评估 (5)第三章电梯安全装置检查 (5)3.1 限速器功能测试 (5)3.1.1 检查目的 (5)3.1.2 检查内容 (5)3.1.3 检查方法 (6)3.2 安全钳动作试验 (6)3.2.1 检查目的 (6)3.2.2 检查内容 (6)3.2.3 检查方法 (6)3.3 电梯紧急停车装置检查 (6)3.3.1 检查目的 (6)3.3.2 检查内容 (7)3.3.3 检查方法 (7)第四章电梯门系统检查 (7)4.1 门开启与关闭功能测试 (7)4.1.1 测试目的 (7)4.1.2 测试方法 (7)4.1.3 测试标准 (7)4.2 门锁安全功能检测 (7)4.2.1 检测目的 (7)4.2.2 检测方法 (8)4.2.3 检测标准 (8)4.3 门保护装置检查 (8)4.3.1 检查目的 (8)4.3.2 检查内容 (8)4.3.3 检查标准 (8)第五章电梯电气系统检查 (8)5.1 控制柜内电路检查 (8)5.1.1 检查控制柜内所有电路的接线是否牢固、无松动现象。
(8)5.1.2 核查电路元件是否按设计要求安装，型号、规格是否符合国家标准。
(9)5.1.3 检查电路板、插件等电子元件的外观，确认无破损、烧毁等异常情况。
(9)5.1.4 测试控制柜内各电路的绝缘电阻，保证其符合规定值。
(9)5.1.5 检查急停按钮、安全回路等关键部件的功能是否正常。
(9)5.2.1 检查电梯轿厢内照明系统是否正常工作，亮度是否符合要求。
(9)5.2.2 核查电梯轿厢内各指示灯（如上行、下行箭头灯，开门、关门指示灯等）是否正常显示。

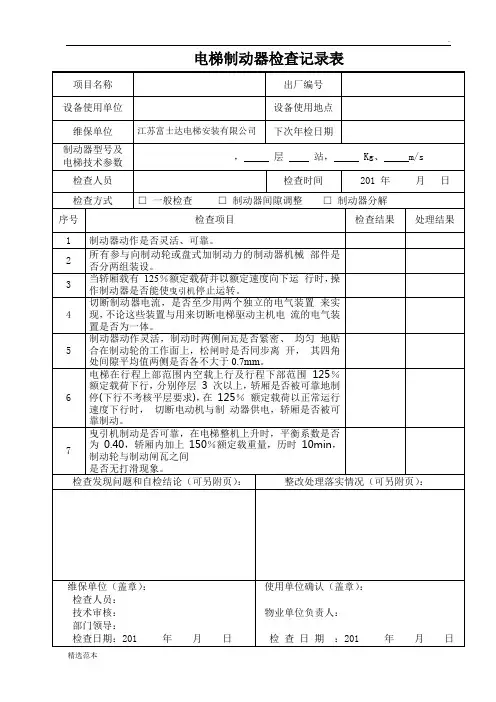

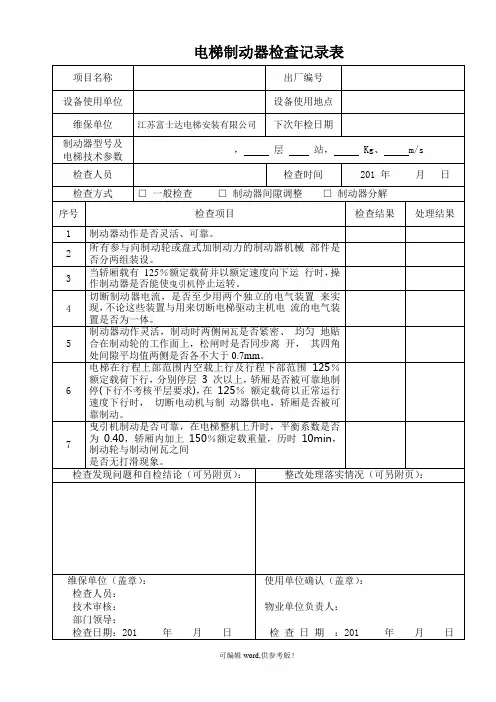

检查方法：
双板式、双碟式抱闸：松左边抱闸观察右边抱闸能否抱牢曳引机、松右边抱闸观察左边抱闸能否抱牢曳引机，测试目的为一边抱闸失效另一半必须抱牢曳引机，任何一边不能抱牢为不合格，需要观察是否为闸瓦磨损或间隙需要调整。
鼓式抱闸：观察闸瓦厚度、观察电磁铁动作是否正常应无卡顿现象、观察电磁铁温度、观察开闸后的间隙。
急停实验：检修开至顶层未动作减速开关时按下急停记录轿厢向上滑行距离，有条件的可做快车急停记录轿厢向上滑行距离。
注意事项：所有实验需确保轿厢无乘客，松闸需提前断总电，松闸完毕需确认松闸扳手恢复起点。
