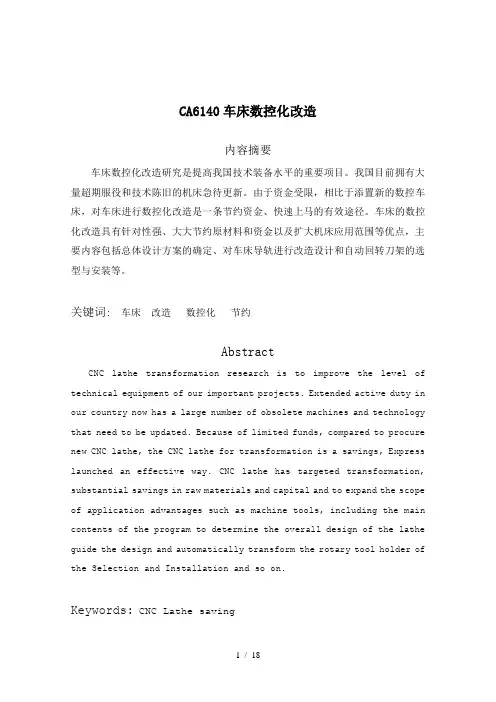

CA6140车床数控化改造内容摘要车床数控化改造研究是提高我国技术装备水平的重要项目。
我国目前拥有大量超期服役和技术陈旧的机床急待更新。
由于资金受限，相比于添置新的数控车床，对车床进行数控化改造是一条节约资金、快速上马的有效途径。
车床的数控化改造具有针对性强、大大节约原材料和资金以及扩大机床应用范围等优点，主要内容包括总体设计方案的确定、对车床导轨进行改造设计和自动回转刀架的选型与安装等。
关键词: 车床改造数控化节约AbstractCNC lathe transformation research is to improve the level of technical equipment of our important projects. Extended active duty in our country now has a large number of obsolete machines and technology that need to be updated. Because of limited funds, compared to procure new CNC lathe, the CNC lathe for transformation is a savings, Express launched an effective way. CNC lathe has targeted transformation, substantial savings in raw materials and capital and to expand the scope of application advantages such as machine tools, including the main contents of the program to determine the overall design of the lathe guide the design and automatically transform the rotary tool holder of the Selection and Installation and so on.Keywords:CNC Lathe saving目录第一章绪论 (5)1.1 数控机床的发展史 (5)1.2 机床数控化改造的意义 (5)1.3 数控化改造后机床的优越性 (5)1.4 机床数控化改造的内容 (6)第二章设计要求 (8)2.1总体方案设计要求 (8)2.2 设计参数 (8)2.3 其他要求 (9)第三章车床改造的结构特点 (10)3.1 滚珠丝杆 (10)3.2 导轨副 (10)3.3 安装电动卡盘 (10)3.4 脉冲发生器 (10)第四章设计进给系统第一节设计纵向进给系统 (9)第二节设计横向进给系统 (3)五．主轴交流伺服电机 (14)5.1 机床主运动电机的确定 (14)5.2 主轴的变速范围 (14)5.3 初选主轴电机的型号 (14)5.4 主轴电机的校核 (15)六.微机控制系统硬件电路设计 (16)6.1 控制系统的功能要求 (16)6.2 硬件电路的组成 (16)6.3 设计说明 (16)七.安装调整中应注意的问题 (19)7.1滚珠丝杠副的特点 (19)7.2 滚珠丝杠螺母副的选择 (19)7.3 滚珠丝杠螺母副的调整 (19)7.4 联轴器的安装 (19)7.5 主轴脉冲发生器的安装 (19)致谢 (21)参考文献 (22)一．绪论1.1数控机床的发展史1946年诞生了世界上第一台电子计算机。
抚州职业技术学机电系2011届机电一体化及数控技术专业毕业论文CA6140普通车床的数控技术改造（机械部分）姓名：邱顺军学号：08321414专业：数控技术班级：08级（083214）指导老师：王良生2011年5月1.3.1 主要研究内容1.机械部分改造2.电气部分改造3.软件设计（编程）2 机械部分改造2.1 设计方案的确定利用数控装置对纵横进给系统进行开环控制，以步进电机为驱动元件，传动系统采用滚珠丝杠副，刀架采用自动转位刀架，对CA6140普通车床进行技术改造就可以组成一个经济型数控车床，实现微机控制下的自动加工。
改造后的车床把车床的主运动和进给运动分离开来。
主电机的作用仅仅是带动工件旋转，而刀架的进给运动则是由步进电机直接带动车床的纵横丝杠来实现。
其改造后结构原理示意图如图2-1所示。
图2-1 CA6140型车床的数控化改造结构原理图操作时，根据零件的加工工艺，按数控系统的规定的方式编制零件的加工程序，通过数控装置上的键盘输入微机，微机对加工程序处理后发出一系列脉冲信号，经过功率放大器放大后驱动2台步进电机，按规定的方向、速度和位移量，完成刀架纵横两个方向的进给，使车刀实现直线或圆弧的切削。
在加工螺纹时，通过主轴脉冲发生器发生进给运动，从而加工出各种标准螺纹。
换刀时，微机发出换刀信号，刀架控制箱继电器动作，电机正转，通过减速机构和升降机构，将上刀体上升至一定位置，带动刀体旋转到所选刀位，然后定位，完成换刀动作。
[20]2.2机械部分改造[4]2.2.1纵向进给系统的计算与设计1. 纵向进给系统的设计经济型数控车床的改造一般是步进电机经减速驱动丝杠，螺母固定在溜板箱上，带动刀架左右移动。
步进电机的布置，可放在丝杠的任意一端。
对车床改造来说，外观不必像产品设计要求的那么高，而从改造方便，实用方面来考虑。
一般都把步进电机放在纵向丝杠的右端，如图2-2所示。
图2-2 数控改造的总体方案示意图2. 纵向进给系统的设计计算已知条件：工作台重量： W=750N 时间常数： T=28ms 滚珠丝杠基本导程： 0L =8mm 行程： S =700mm 脉冲当量: δp=0.02mm/step 步距角： α=0.75º/step 快速进给速度：maxV =2.5m/min(1) 切削力计算 由《机床设计手册》可知，切削功率K N N c η= （2-1）式中 N ——电机功率，查机床说明书，N=4kW ；η——主传动系统总效率，一般为0.6～0.7取65.0=ηK ——进给系统功率系数，取为K=0.96。
CA6140普通车床的数控化改造设计把普通机床改造成经济型数控机床，既可以整合原有资源，使原有普通机床得到充分利用，减少投资费用，又能利用改造后的机床提高质量和效率。
事实证明，普通机床的数控改造能够给企业带来新的前景。
本文根据企业大量存在的CA6140普通机床，从机械部分和电气部分分析和设计入手，把普通车床改造成经济适用性的数控机床。
1机床数控化改造的意义一般说来，数控机床比传统机床有以下突出的优越性：（1）可以加工出传统机床不易加工的曲线、曲面等复杂的零件；（2）可以实现机加工自动化，而且是柔性自动化，所以效率可比传统型机床提高3～7倍；（3）加工的零件精度高，尺寸分散度小，使装配更容易；（4）可完成多工序的集中加工，减少零件搬运次数；（5）拥有自动监控、自动报警、自动补偿等自律功能，因而可实现一定时间无人看管的加工。
2总体设计方案（1）拆掉原车床的横向和纵向溜板箱、丝杠光杠及挂轮箱中的齿轮，用滚珠丝杠替换滑动丝杠；（2）纵向齿轮减速装置和驱动电机安装在机床的右端，横向齿轮减速器和驱动电机安装在床鞍的后部（相对操作者）；（3）拆除手动刀架，在小拖板上安装数控转位刀架，实现自动换刀；（4）增加数控装置系统，使机床数控化；（5）在挂轮箱内安装主轴脉冲编码器，以实现对主轴转速的同步检测和加工螺纹功能。
3縱向进给系统的设计改造纵向进给传动系统的改造如图3-1所示。
纵向步进电机1通过一对减速齿轮2把动力传递给纵向滚珠丝杠3，再由滚珠丝杠螺母副拖动工作台4做往复移动。
原车床的进给箱保留，滚珠丝杠左端仍然采用原固定支承结构，支撑轴6通过套筒联轴器5与滚珠丝杠3相连。
4横向进给系统的设计改造横向滚珠丝杠也采用一端固定，一端浮动，三点支承的形式，也通过双螺母螺纹预紧方式消除丝杠和螺母间的间隙，如图3-2所示。
横向步进电机1及减速器2安装在床鞍的后部。
靠近操作者一端，布置一根支撑短轴11，通过套筒联轴器10与滚珠丝杠7连接起来。
目录摘要 (ⅰ)Abstract (ⅱ)绪论 (1)第一章 CA6140车床微机数控系统总体设计方案的拟订 (3)1-1 总体方案确定 (3)1-2 设计X—Y数控工作台及其控制系统 (4)第二章 CA6140车床进给伺服系统机械部分设计计算 (5)2-1 脉冲当量的选择 (5)2-2 切削力的计算 (5)2-3 滚珠丝杠螺母副的计算和选型 (6)2-4 齿轮传动比的计算 (14)2-5 步进电机的计算与选型 (15)2-6 设计绘制进给伺服系统机械装配图 (19)第三章 CA6140 车床微机数控系统硬件电路的设计 (20)3-1 单片机微机数控系统电路设计内容 (20)3-2 MCS-51 系列单片机简介 (21)3-3 存储器扩展电路的设计 (28)3-4 I/O 接口电路及辅助电路设计 (37)3-5 典型零件加工程序设计 (46)总结 (49)参考文献 (50)致谢 (51)外文资料及中文翻译 (52)绪论随着社会生产和科学技术的迅速发展，机械产品日趋精密复杂，且需频繁改型，普通机床已不能适应这些要求，数控机床应运而生。
这种新型机床具有适应性强、加工精度高、加工质量稳定和生产效率高等优点。
它综合应用了电子计算机、自动控制、伺服驱动、精密测量和新型机械结构等多方面的技术成果，是今后机床控制的发展方向。
一、数控机床的产生数控机床最早是从美国开始研制的。
1948年，美国帕森斯公司在研制加工直升机桨叶轮廓用检查样板的加工机床任务时，提出了研制数控机床的初始设想。
1949年，帕森斯公司与麻省理工学院伺服机构实验室合作，开始从事数控机床的研制工作。
并于1952年试制成功世界上第一台数控机床实验性样机。
这是一台采用脉冲乘法器原理的直线插补三坐标连续控制铣床。
经过三年改进和自动编程研究，于1955年进入实用阶段。
一直到20世纪50年代末，由于价格和技术原因，品种多为连续控制系统。
到了60年代，由于晶体管的应用，数控系统提高了可靠性且价格开始下降，一些民用工业开始发展数控机床，其中多数是钻床、冲床等点位控制的机床。
CA6140车床数控化改造设计解析一、背景介绍：CA6140车床是一种常见的传统车床，它通过手动操作来控制工件加工过程，由于操作依赖于操作人员的经验和技能水平，加工效率低且容易受到人为因素的影响。
为了提高加工效率和加工精度，以及减少人为错误带来的质量问题，对CA6140车床进行数控化改造是一个重要的研究方向。
二、数控化改造的目标：1.提高加工效率：通过数字控制系统控制各个工作参数，实现工件的自动化加工，提高加工效率。
2.提高加工精度：通过数控系统的精确控制，保证工件加工的精度和一致性。
3.降低人为错误：将操作人员对机床的依赖度降低，减少人为错误对产品质量的影响。
4.增加功能灵活性：数控系统可以灵活地调整参数，以适应不同工件的加工需求。
三、设计方案：1.数控系统选型：选择一款适合CA6140车床的数控系统，该系统应具有稳定可靠的性能和完善的功能，能够满足车床加工的需求。
2.导轨和滑块改造：对原有的导轨和滑块进行改造或更换，以提高加工精度和稳定性。
3.主轴改造：对原有的主轴进行改造或更换，以提高转速控制的精度和可靠性。
4.伺服电机安装：在车床的各个轴向上安装伺服电机，由数控系统控制其运动，以实现自动化加工。
5.完善的自动化装置：设计并安装自动换刀装置、自动送料装置等，以提高加工效率和减少人为操作。
6.编程软件开发：根据数控系统的特点，开发适合CA6140车床的编程软件，以便操作人员能够方便地进行程序编写和调整。
7.操作界面设计：设计一个简洁明了的操作界面，方便操作人员进行监控和调整。
四、预期效果：1.加工效率提高：数控系统实现了工件的自动化加工，大大提高了加工效率，减少了人为操作的时间。
2.加工精度提高：通过对各个工作参数的精确控制，加工精度得到了显著的提高。
3.缩短交期：由于加工效率提高，交货期可以相应缩短，提高了客户的满意度。
4.减少人为错误：数控系统的自动化控制减少了人为错误的可能性，提高了产品的质量稳定性。
对CA6140普通车床的数控化改造1.1 CA6140普通车床基本结构和技术参数简介1.2 CA6140普通车床的主要结构部件主轴箱：又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。
主轴箱中等主轴是车床的关键零件。
主轴在轴承上运转的平稳性直接影响工件的加工质量，一旦主轴的旋转精度降低，则机床的使用价值就会降低。
进给箱：又称走刀箱，进给箱中装有进给运动的变速机构，调整其变速机构，可得到所需的进给量或螺距，通过光杠或丝杠将运动传至刀架以进行切削。
丝杠与光杠：用以联接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。
丝杠是专门用来车削各种螺纹而设置的，在进行工件的其他表面车削时，只用光杠，不用丝杠。
同学们要结合溜板箱的内容区分光杠与丝杠的区别。
溜板箱：是车床进给运动的操纵箱，内装有将光杠和丝杠的旋转运动变成刀架直线运动的机构，通过光杠传动实现刀架的纵向进给运动、横向进给运动和快速移动，通过丝杠带动刀架作纵向直线运动，以便车削螺纹。
刀架、尾架和床身。
1.3 CA6140车床具有以下技术参数床身上最大工件回转直径： 400 mm刀架上最大工件回转直径： 210 mm最大工件长度： 750-2000 mm主轴转速等级： 24级主轴的正转转速(RPM)： 10-1400进给的等级： 64纵向进给量： 0.028-6.33mm/rev. 横向进给量： 0.014-3.16mm/rev. 车削螺纹范围：米制螺纹 1-192 mm英制螺纹： 2-24 TPI径节螺纹： 1-96 D.P.模数螺纹： 0.25-48 MOD.孔通过主轴： 50mm圆锥主轴： 6 Morse主电机功率： 7.5KW4.2 改造总体方案设计4.2.1 CA6140数控化改造主要有以下几点（1）恢复精度：通过中小修，首先对CA6140车床存在的故障部分进行诊断并恢复,再对X ，Z方向导轨、主轴承精度进行恢复。

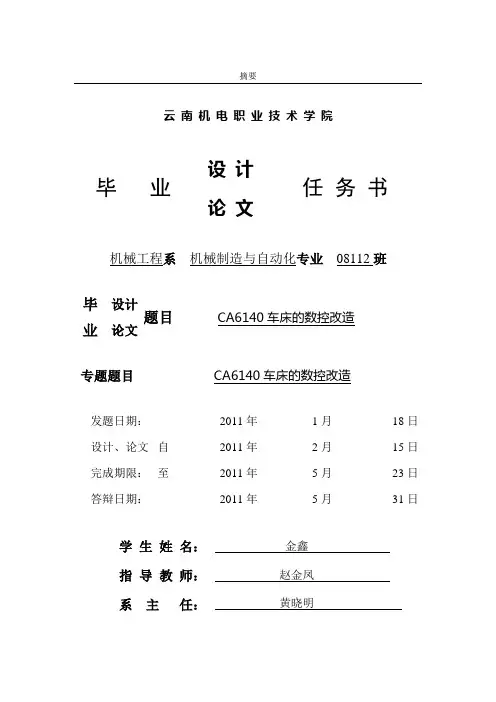

摘要云南机电职业技术学院毕业设计任务书论文机械工程系机械制造与自动化专业08112班毕业设计题目CA6140车床的数控改造论文专题题目CA6140车床的数控改造发题日期：2011年1月18日设计、论文自2011年2月15日完成期限：至2011年5月23日答辩日期：2011年5月31日学生姓名：金鑫指导教师：赵金凤系主任：黄晓明毕业设计版权使用授权书本人完全了解云南机电职业技术学院关于收集、保存、使用毕业设计的规定，同意如下各项内容：按照学校要求提交毕业设计的印刷本和电子版本；学校有权保存毕业设计的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存毕业设计；学校有权提供目录检索以及提供本毕业设计全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交毕业设计的复印件和电子版；在不以赢利为目的的前提下，学校可以适当复制毕业设计的部分或全部内容用于学术活动。
作者签名：金鑫2011年5月23日云南机电职业技术学院毕业设计原创性声明本人郑重声明：所呈交的毕业设计，是本人在指导教师指导下，进行研究工作所取得的成果。
除文中已经注明引用的内容外，本毕业设计的研究成果不包含任何他人创作的、已公开发表或者没有公开发表的作品的内容。
对本毕业设计所涉及的研究工作做出贡献的其他个人和集体，均已在文中以明确方式标明。
本文原创性声明的法律责任由本人承担。
作者签名：金鑫2011年5月23日摘要我国数控机床产量持续高速增长，数控机床在加工精度、自动化程度、生产效率、劳动强度等诸方面都有普通机床无法比拟的优势，但购买新的数控机床特别是大型数控机床费用很高，常使许多用户望而怯步，对普通机床实施数控化改造，不仅实用性能良好、周期短，而且可以节约大量资金。
本文主要论述了普通车床改造的项目、步骤和需要进行改造的主要部件。
重点讨论了CA6140机床的主轴系统、进给系统、丝杠、刀架以及导轨的改造。
通过对老机床实施数控化的改造，可以节约成本，提高工作效率。
目录第一节设计任务 (2)1.1题目： (2)1.2 任务 (2)第二节总体方案的确定 (3)第三节机械系统的改造设计方案 (3)3.1主轴系统的改造方案 (3)3.2安装电动卡盘 (4)3.3换装自动回转刀架 (4)3.4螺纹编码器的安装方案 (4)3.5进给系统的改造与设计方案 (5)第四节进给传动部件的计算和选型 (5)4.1脉冲当量的确定 (5)4.2切削力的计算 (5)4.3滚珠丝杠螺母副的计算和选型 (6)4.4同步带减速箱的设计 (8)4.5步进电动机的计算与选型 (10)4.6同步带传递效率的校核 (14)第五节绘制进给传动机构的装配图 (14)第六节控制系统硬件电路设计 (15)第七节步进电动机驱动电源的选用 (17)第八节控制系统的部分软件设计 (18)参考文献 (23)第一节 设计任务1.1设计方案的确定：C6140普通车床数控化改造设计。
C6140型普通车床是一种加工效率高，操作性能好，并且社会拥有量较大的普通型车床。
经过大量实践证明，将其改造为数控机床，无论是经济上还是技术都是确实可行了。
一般说来，如果原有车床的工作性能良好，精度尚未降低，改造后的数控车床，同时具有数控控制和原机床操作的性能，而且在加工精度，加工效率上都有新的突破。
本设计主要是对C6140普通型车床进行数控改造，用微机对纵、横进给系统进行控制。
系统可采用开环控制和闭环控制，开环控制虽然有不稳定、振动等缺点，但其成本较低，经济性较好，车床本身所进行的加工尺寸是粗、半精加工。
驱动原件采用步进电动机。
系统传动主要有：滑动丝杠螺母传动和滚珠丝杠螺母传动两种，经比较分析：前者传动效率及精度较低，后者精度和效率高，但成本高，考虑对车床的性能要求，故采用滚珠丝杠螺母传动。
刀架性能要求是准确快速的换刀，因此采用自动转位刀架。
1.2 任务将一台C6140普通车床改造成经济型数控车床。
主要技术指标如下：（1） 床身上最大加工直径mm 400;（2） 最大加工长度mm 1000；（3） X 方向（横向）的脉冲当量脉冲/005.0mm x =δ，Z 方向（纵向）脉冲/01.0mm z =δ；（4） X 方向最快移动速度min /3000max mm v x =，Z 方向为min /6000max mm v x =；（5） X 方向最快工进速度min /400max mm v f x =，Z方向为m i n /800m a x mm v f x =；（6） X 方向定位精度mm 01.0±，Z 方向mm 02.0±；（7） 可以车削柱面、平面、锥面与球面等；（8） 安装螺纹编码器，可以车削公/英制的直螺纹与锥螺纹，最大导程mm 24；（9） 安装四工位立式电动刀架，系统控制自动选刀；（10）自动控制主轴的正转、反转与停止，并可输出主轴有级变速与无级变速信号；（11）自动控制冷却泵的启/停;（12）安装电动卡盘，系统控制工件的夹紧与松开；（13）纵、横向安装限位开关；（14）数控系统可与PC机串行通信；（15）显示界面采用LED数码管，编程采用ISO数控代码。
第二节总体方案的确定总体方案应考虑车床数控系统的运动方式、进给伺服系统的类型、数控系统CPU的选择，以及进给传动方式和执行机构的选择等。
由于是对车床进行数控改造，所以在考虑具体方案时，基本原则是在满足使用前提下，对同床的改动尽可能少，以降低成本。
1．普通车床数控化改造后应具有单坐标定位，两坐标直线插补、圆弧插补以及螺纹插补的功能。
因此，数控系统应设计成连续控制型。
2．普通车床经数控化改造后属于经济型数控机床，在保证一定加工精度的前提下，应结构简化，降低成本。
因此，进给伺服系统采用步进电动机的开环控制系统。
3．根据技术指标中的最大加工尺寸、最高控制速度，以及数控系统的经济性要求，决定选用MCS-51系列的8位单片机作为数控系统的CPU。
MCS-51系列8位机具有功能多、速度快、抗干扰能力强、性/价比高等优点。
4．根据系统的功能要求，需要扩展程序存储器、数据存储器、键盘与显示电路、I/O接口电路、D/A转换电路、串行接口电路等，还要选择步进电动机的驱动电源以及主轴电动机的交流变频器等。
5．为了达到技术指标中的速度和精度要求，纵、横向的进给传动应选用摩擦力小、传动效率高的滚珠丝杠螺母副；为了消除传动间隙提高传动刚度，滚珠丝杠的螺母应有预紧机构等。
6．计算选择步进电动机，为了圆整脉冲当量，可能需要减速齿轮副，且应有消间隙机构。
7．选择四工位自动回转刀架与电动卡盘，选择螺纹编码器等。
第三节机械系统的改造设计方案3.1主轴系统的改造方案对普通机床进行数控化改造时，一般可保留原有的主传动机构和变速操纵机构，这样可以减少机械改造的工作量。
主轴的正转、反转和停止可由数控系统来控制。
若要提高车床的自动化程度，需要在加工中自动变换转速，可用2~4速的多速电动机代替原有的单速主电动机；当多速电动机仍不能满足要求时，可用交流变频器来控制主轴电动机，以实现无级变速（工厂使用情况表明，使用变频器时，若工作频率低于Hz70，原来的电动机可以不更换，但所选变频器的功率应比电动机大）。
改造C6140车床时，若采用有级变速，可选用浙江超力有限公司生产的YD 系列kW2档变速；若采用无级变速，应5.7变级多速三相异步电动机，实现4~加装交流变频器，推荐型号为：F100-G0075T3B,适配kW5.7电动机，生产厂家为烟台惠丰电子有限公司。
3.2安装电动卡盘为了提高加工效率，工件的夹紧与松开采用电动卡盘，选用呼和浩特附件总厂生产的KD11250型电动三爪自定心卡盘。
卡盘的夹紧与松开由数控系。
3.3换装自动回转刀架为了提高加工精度，实现一次装夹完成多道工序，将车床原有的手动刀架换成自动回转刀架，选用常州市宏达机床数控设备有限公司生产的LD4B-CK6140型四工位立式电动刀架。
实现自动换刀需要配置相应的电路，由数控系统完成。
3.4螺纹编码器的安装方案螺纹编码器又称主轴脉冲发生器或圆光栅。
数控车床加工螺纹时，需要配置主轴脉冲发生器，作为车床主轴信号的反馈元件，它与车床主轴同步。
改造后的车床能够加工的最大螺纹导程是mm24，Z向的进给脉冲当量是01.0mm，所以螺纹编码器每转一转输出的脉冲数应不少于/脉冲/(24=mmmm。
考虑到编码器的输出有相位差︒.0脉冲01脉冲）2400/90的A、B 相信号，可用A、B异或后获得2400个脉冲（一转内），这样编码器的线数可降到1200线（A、B信号）。
另外，为了重复车削同一螺旋槽时不乱扣，编码器还需要输出每转一个的零位脉冲Z。
基于上述要求，选择螺纹编码器的型号为：ZLF-1200Z-05VO-15-CT。
电源电压+5V，每转输出1200个A/B脉冲与1个Z脉冲，信号为电压输出，轴头直径mm15，生产厂家为长春光机数显技术有限公司。
螺纹编码器通常有两种安装形式：同轴安装和异轴安装。
同轴安装是指将编码器直接安装在主轴后端，与主轴同轴，这种方式结构简单，但它堵住了主轴的通孔。
异轴安装是指将编码器安装在床头箱的的后端，一般尽量装在与主轴同步旋转的输出轴，如果找不到同步轴，可将编码器通过一对传动比为1:1的同步齿形带与主轴连接起来。
需要注意的是，编码器的轴头与安装轴之间必须采用无间隙柔性连接，且车床组、主轴的最高转速不允许超过编码器的最高许用转速。
3.5进给系统的改造与设计方案（1） 拆除挂轮架所有齿轮，在此主轴的同步轴，安装螺纹编码器。
（2） 拆除进给箱总成，在此位置安装纵向进给步进电动机与同步带减速箱总成。
（3） 拆除溜板箱总成与快走刀的齿轮齿条，在纵溜板的下面安装纵向滚珠丝杠的的螺母座与螺母座托架。
（4） 拆除四方刀架与上溜板总成，在横溜板上方安装四工位立式刀架。
（5） 拆除横溜板下的滑动丝杆螺母副，将滑动丝杆靠刻度盘一段（长mm 216，见图一）锯断保留，拆掉刻度盘上的手柄，保留刻度盘附近的两个推力轴承，换上滚珠丝杠副。
（6） 将横向进给步进电动机通过法兰安装到横溜板后部的纵溜板上，并与滚珠丝杠的轴头相联。
（7） 拆去三杆（丝杆、光杆与操纵杆），更换丝杆的右支承。
（8） 改造后的横向、纵向进给传动系统分别见附图一和附图二。
第四节 进给传动部件的计算和选型纵、横向进给传动部件的计算和选型主要包括：确定脉冲当量、计算切削力、选择滚珠丝杠螺母副、设计减速箱、选择步进电动机等。
4.1脉冲当量的确定根据设计任务要求，X 方向（横向）的脉冲当量为脉冲/005.0mm x =δ，Z 方向（纵向）为脉冲/01.0mm z =δ。
4.2切削力的计算（1）纵向切削力算设工件为碳素结构钢，MPa b 650=σ；选用刀具材料为硬质合金YT15；刀具几何参数为：主偏角︒=60r k ，前角︒=100γ，刃倾角︒-=5s λ；切削用量为：背吃刀量mm p 3=α，进给量r mm f /6.0=，切削速度min /105m v c =。
查表得：2795=Fc G ，0.1=FC x ，75.0=Fc y ，15.0-=Fc n ；主偏角r K 的修正系数94.0=c F K r K ；刃倾角、前角和刀尖圆弧半径的修正系数值均为0.1。
由经验公式：c c F c F c F c F nc y x p F C K V f C F α=，算得主切削力N F c 4.2673=;由经验公式：4.0:35.0:1::=p f c F F F ，算得纵向进给切削力N F f 69.935=,背向力N F P 36.1069=。
（2）横向切削力计算 横向主切削力为纵向的一半，所以横向主切削力N F F c c 7.133621'== 由经验公式4.0:35.0:1::=p f c F F F ,求得横向进给切削力N F f 85.467=，背向力NF p 68.534=。
4.3滚珠丝杠螺母副的计算和选型1.纵向：(1) 工作载荷m F 的计算已知移动部件总重量N G 1300=；车削力4.2673=c F ，N F P 36.1069=，N F f 69.935=。
根据c z F F =，p y F F =，f x F F =的对应关系，可得：N F z 4.2673=，N F y 36.1069=，N F x 69.935=。
选用矩形-三角形组合滑动导轨，查表，取15.1=K ，16.0=μ，代入)(G F KF F z x m ++=μ,得工作载荷N F m 1712≈.(2) 最大动载荷Q F 的计算设本车床Z 向在承受最大切削力条件下最快的进给速度min /8.0m v =，初选丝杠基本导程mm P h 6=，则此时丝杠转速min /133/1000r P v n h ≈=。
