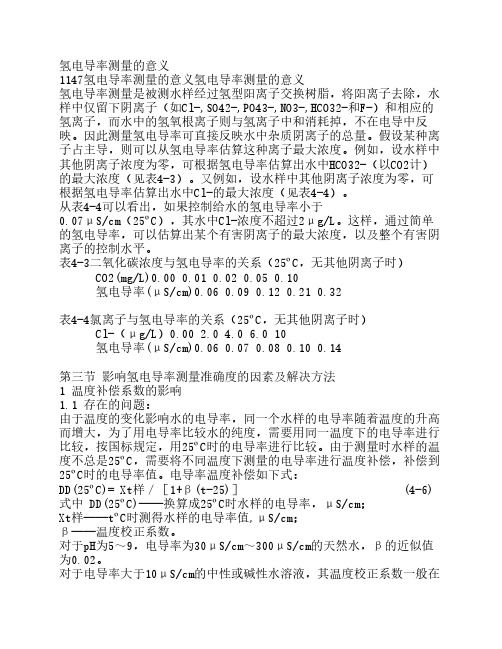

氢电导率测量的意义1147氢电导率测量的意义氢电导率测量的意义氢电导率测量是被测水样经过氢型阳离子交换树脂，将阳离子去除，水样中仅留下阴离子（如Cl-,SO42-,PO43-,NO3-,HCO32-和F-）和相应的氢离子，而水中的氢氧根离子则与氢离子中和消耗掉，不在电导中反映。
因此测量氢电导率可直接反映水中杂质阴离子的总量。
假设某种离子占主导，则可以从氢电导率估算这种离子最大浓度。
例如，设水样中其他阴离子浓度为零，可根据氢电导率估算出水中HCO32-（以CO2计）的最大浓度（见表4-3）。
又例如，设水样中其他阴离子浓度为零，可根据氢电导率估算出水中Cl-的最大浓度（见表4-4）。
从表4-4可以看出，如果控制给水的氢电导率小于0.07μS/cm（25ºC），其水中Cl-浓度不超过2μg/L。
这样，通过简单的氢电导率，可以估算出某个有害阴离子的最大浓度，以及整个有害阴离子的控制水平。
表4-3二氧化碳浓度与氢电导率的关系（25ºC，无其他阴离子时）CO2(mg/L)0.00 0.01 0.02 0.05 0.10氢电导率(μS/cm)0.06 0.09 0.12 0.21 0.32表4-4氯离子与氢电导率的关系（25ºC，无其他阴离子时）Cl-（μg/L）0.00 2.0 4.0 6.0 10氢电导率(μS/cm)0.06 0.07 0.08 0.10 0.14第三节 影响氢电导率测量准确度的因素及解决方法1 温度补偿系数的影响1.1 存在的问题：由于温度的变化影响水的电导率，同一个水样的电导率随着温度的升高而增大，为了用电导率比较水的纯度，需要用同一温度下的电导率进行比较，按国标规定，用25ºC时的电导率进行比较。
由于测量时水样的温度不总是25ºC，需要将不同温度下测量的电导率进行温度补偿，补偿到25ºC时的电导率值。
电导率温度补偿如下式：DD(25ºC)= Xt样／［1+β(t-25)］ (4-6)式中 DD(25ºC)——换算成25ºC时水样的电导率，μS/cm；Xt样——tºC时测得水样的电导率值,μS/cm；β——温度校正系数。
电导率基本调试说明（CLM2X3）
【功能键说明】：仪表基本调试要用3个按键
与：数字的加与减，上下菜单的选择；同时按为退出；
确定。
【基本调试】
1、设置电极参数：按键，到，通过按输入密码22，
，按到，继续按几次到，通过
与输入探头对应的电极常数k（k值一般在传感器标签的右下
角），按键确定，到通过与输入线缆的电阻补偿值
（0.165Ω/米），按键确定；
2、退出：同时按退出到；
3、设置量程：按几次到，再按几次进入到通过
与输入4mA对应值，输入完成后按确认到，通过与输入20mA对应值，输入完毕后按键确定；
4、同时按几次退出到测量界面。
【恢复出厂设置】
1、原始数据记录：（恢复出厂设置之前一定要记录与
中的主要参数）；
2、恢复出厂设置：主界面按到，通过按输入密码22，如
图：，按到，通过按几次到，
按几次进入，通过或者选择“Facty”,如图：
，按确定；
3、退出：同时按几次，退出到主界面，然后再按照上述【基本调试】
步骤设置参数。
何谓水的电导、电阻率电阻率水的导电性能，与水的电阻值大小有关，电阻值大，导电性能差，电阻值小，导电性能就良好。
根据欧姆定律，在水温一定的情况下，水的电阻值R大小与电极的垂直截面积F成反比，与电极之间的距离L成正比：R=ρΩL/F 式中ρ为电阻率，或称比电阻。
电阻的单位为欧姆（欧，代号Ω），或用微欧（μΩ），1Ω等于106μΩ电阻率的国际制（SI）单位为欧米（Ω.M）。
如果电极的截面积F做成1CM2，那么电阻值就等于电阻率。
水的电阻率的大小，与水中含盐量的多少，水中离子浓度、离子的电荷数以及离子的运动速度有关。
因此，纯净的水电阻率很大，超纯水电阻率就更大。
水越纯，电阻率越大。
电导由于水中含有各种溶解盐类，并以离子的形态存在。
当水中插入一对电极时，通电之后，在电场的作用下，带电的离子就产生一定方向的移动，水中阴离子移向阳极，阳离子移向阴极，使水溶液起导电作用。
水的导电能力的强弱程程度，就称为电导度S（或称电导）。
电导度反映了水中含盐量的多少，是水的纯净程度的一个重要指标。
水越纯净，含盐量越少，电阻越大，电导度越小。
超纯水几乎不能导电。
电导的大小等于电阻的倒数，即：S=1/R 。
由于水中含有各种溶解盐类，并以离子的形式存在。
当水中插入一对电极时，通电之后，在电场的作用下，带电的离子就产生一定方向的移动。
水中阴离子移向阳极，使水溶液起导电作用，水的导电能力的强弱程度，就称为电导(或电导度)，用G表示。
电导反映了水中含盐量的多少，是水的纯净程度的一个重要指标，水越纯净，含盐量越少，电阻越大，电导越小，超纯水几乎不能导电。
电导是电阻的倒数，即G＝L/R式中R—电阻，单位欧姆(Ω)G—电导，单位西门子(S) 1S＝103mS＝106uS 因R＝ρL/F（见49题），代入上式，则得到：G＝IF/（ρL）对于一对固定电极来讲，二极间的距离不变，电极面积也不变，因此L与F为一个常数。
令：J＝L/F，J就称为电极常数，可得到G＝I2/（ρJ）＝KI/J式中：K=1/ρ就称为电导率，单位为S/cm。
水的电导率与电阻率点击次数：360 发布时间：2010-6-18 17:10:26工业去离子水的电导率与电阻率电导率是物质传送电流的能力，是电阻率的倒数。
在液体中常以电阻的倒数——电导来衡量其导电能力的大小。
水的电导是衡量水质的一个很重要的指标。
它能反映出水中存在的电解质的程度。
电阻率的倒数即称之为电导率L。
在液体中常以电阻的倒数——电导来衡量其导电能力的大小。
电导L的计算式如下式所示：L=l/R=S/l电导的单位用姆欧又称西门子。
用S表示，由于S单位太大。
常采用毫西门子，微西门子单位1S=103mS=106μS。
由水的离子积为10-14可推算出理论上的高纯水的极限电导为0.0547μS.cm-1，电阻为18.3MΩ.cm（25℃）。
新鲜蒸馏水的电导率为0.2-2μS／cm，但放置一段时间后，因吸收了CO2，增加到2—4μS/cm；超纯水的电导率小于0.10/μS/cm；天然水的电导率多在50—500μS/cm之间，矿化水可达500—1000μS/cm；含酸、碱、盐的工业废水电导率往往超过10000μS/cm；海水的电导率约为30 000μS/cm。
即使在纯水中也存在着H+和OH-两种离子，经常说，纯水是电的不良导体，但是严格地说水仍是一种很弱的电解质，它存在如下的电离平衡：H2O←→H++OH或2H2O←→H3+O+OH-其平衡常数：KW=[H+].[OH-]/H2O=10-14式中KW称为水的离子积[H+]2=[OH-]2=10-14∴[H+]2=[OH-]2=10-7lH2O,0=λOH-,0=349.82+198.6=548.42S/cm.mol2已知水的密度d25℃/H2O=0.9970781cm3故原有假设为1的水分离子浓度只能达到0.99707。
实际上是仅0.99707份额的水离解成0.99707.10-7的[H+]和[OH-]，那么离解后的[H+]和[OH-]电导率的总和KH2O用下式求出：KH2O=CM/1000λH2O=（0.99707.10-7/1000）.548.42=0.05468μS.cm-1≈0.054μS.cm-1∴ρH2O=1/KH2O=1/0.05468×10-9=18.29（MΩ.cm）≈18.3（MΩ.cm）由水的离子积为10-14可推算出理论上的高纯水的极限电导为0.0547μS.cm-1，电阻为18.3MΩ.cm（25℃）。
TI193C/28/zh/13.11技术资料Liquisys M CLM223/253电导率/电阻率变送器与电导式和电感式电导率传感器配套使用应用Liquisys M CLM223/253变送器采用模块化结构设计，应用广泛，可以满足用户的各种不同要求。
基本型变送器能完成简单测量，并具有报警功能；通过安装扩展软件和添加硬件模块，变送器可以满足特殊应用条件的要求。
用户可以根据需要选择合适的功能扩展模块。
•超纯水•水处理•离子交换器，反渗透处理•冷却水脱盐处理•污水优势•现场型外壳或盘装型外壳•应用范围广泛•操作简便- 简单的菜单结构- 便捷的两点标定•测量安全- 过电压(防雷击)保护- 直接进行手动触点输出控制- 用户自定义报警设置基本型变送器可以进行下列功能扩展：•两个或四个附加触点，可用于：- 限位触点(也可用于温度测量)- P(ID)控制器- 简单清洗过程的定时器- 使用Chemoclean 清洗单元进行完全清洗•扩展软件包：- 用户自定义电流输出特征参数- 故障报警或超极限值时自动启动清洗功能- 超纯水监控，符合USP (美国药典)和EP (欧洲药典)标准(电导式传感器)- 极化检测(电导式传感器)- 浓度测量- 基于温度系数表进行温度补偿- 过程检测系统(PCS)：传感器在线检测- 安装因子的自适应标定(电感式传感器)•HART 或PROFIBUS-PA/-DP 通信•第二电流输出适用于温度、主要测量值或动作变量•电流输入用于带控制器关闭的流速监控或前馈控制Liquisys M CLM223/253功能与系统设计基本型变送器的特点电导式或电感式测量两种类型的变送器都可连接电导式(双电极)或电感式传感器进行测量。
电导式传感器的污染敏感度高于电感式传感器。
因此，进行高电导率、浓度或粘附性介质测量时，建议选用电感式传感器。
电导率和电阻率测量(电导式)通过菜单选择测量值。
可以在其他测量模式下的测量过程中显示当前测量值。
