油井二流量试井技术试验应用油井二流量试井技术试验应用情况总结中国石油天然气股份有限公司长庆油田分公司超一项目部2011年12月目录一、概述二、二流量试井技术三、现场试验研究的理论依据四、完成的工作量和做法五、现场试验情况六、典型井例分析七、结论与认识一、概述1前言超一项目部作业区是一超低渗透砂岩油田，储层物性差、渗透率低，孔隙度多在10%左右、渗透率多为几个毫达西，甚至还有不少油藏低于1个毫达西的。

由试采资料分析，大部分井需压裂投产，采用机抽方式，单井产能低，具有低渗、低产、低压，储层物性较差，层内和层间非均质性强，压力恢复速度慢等特点。

此类油田在动态监测工作中（1）常规压力测试用时很长，大大增加了测试工作量，而且明显影响产量；由于机杆泵的限制无法直接下测试仪器测试。

（2）油井起泵测压导致早期恢复资料缺失，很难取得完整的测试资料，无法诊断径向流数据点，使得测试数据很难处理解释，或者造成地层参数解释不准确；（3）对于下管柱联作测试仪器，井下关井精细测压的方式，不仅存在关井测试时间长，而且增加了管杆泵起下作业过程，加大了工作量，抬高了成本，有时井下开关失效起不到井下关井减少续流的作用。

超低渗储层是超一项目部未来储量接替的主要储层，从发展趋势来看，需要有一套适应超低渗储层长期开发的配套动态监测技术。

2、需要解决的关键技术超低渗透油藏二流量测试工艺技术现场试验研究关键（1）以不关井不停产、缩短测试时间为出发点，不仅解决开发测试影响油井正常生产这个矛盾，而且要准确地获得超低渗透油田的地层压力、地层参数，认识油藏储层类型、渗流特征和储层污染程度，验证构造及工艺措施效果，为编制低渗透油藏开发方案，合理配产以及进行选井选层等方面提供可靠依据。

（2）针对超低渗透油藏的特点，形成超低渗透油田油藏的开发测试配套技术，以利于提高油田的开发效果，使难动用储量得以科学经济开发。

实现油田的持续稳产和发展。

二、二流量试井工艺技术方法油井二流量测试技术以低渗透油藏低速非达西渗流机理等理论为基础，以交流变频调速器和液面自动监测仪为技术手段，通过不停抽连续测量抽油井改变工作制度前、后油井环空液面恢复（或下降）随时间变化的不稳定变化资料。

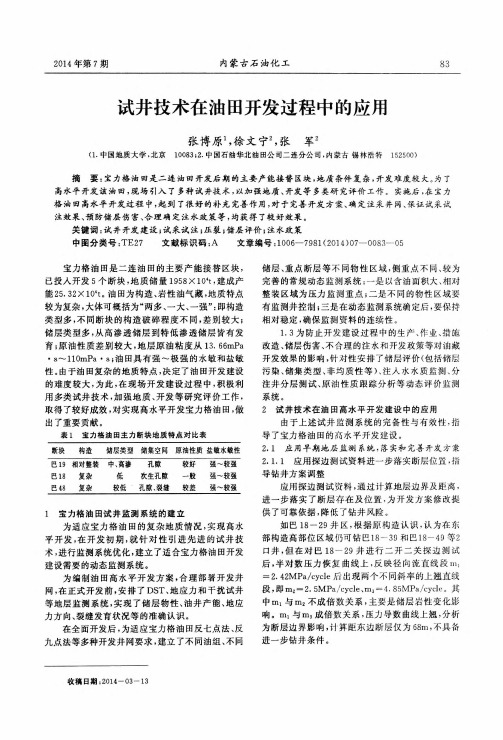

2014年第7期内蒙古石油化工试井技术在油田开发过程中的应用张博原1，徐文宁2，张军2(1．中国地质大学，北京10083；2．中国石油华北油田公司二连分公司，内蒙古锡林浩特152500)摘要：宝力格油田是二连油田开发后期的主要产能接替区块，地质条件复杂，开发难度较大。

为了高水平开发该油田，现场引入了多种试井技术，以加强地质、开发等多类研究评价工作。

实施后，在宝力格油田高水平开发过程中，起到了很好的补充完善作用，对于完善开发方案、确定注采井网、保证试采试注效果、预防储层伤害、合理确定注水政策等，均获得了较好效果。

关键词：试井开发建设；试采试注；压裂；储层评价；注水政策中图分类号：T E27文献标识码：A文章编号：1006--7981(2014)07—0083—05宝力格油田是二连油田的主要产能接替区块，已投入开发5个断块，地质储量1958×10‘t，建成产能25．32×104t。

油田为构造、岩性油气藏，地质特点较为复杂，大体可概括为“两多、一大、一强”：即构造类型多，不同断块的构造破碎程度不同，差别较大；储层类型多，从高渗透储层到特低渗透储层皆有发育；原油性质差别较大，地层原油粘度从13．66m Pa s～110m Pa S；油田具有强～极强的水敏和盐敏性。

由于油田复杂的地质特点，决定了油田开发建设的难度较大，为此，在现场开发建设过程中，积极利用多类试井技术，加强地质、开发等研究评价工作，取得了较好成效，对实现高水平开发宝力格油田，做出了重要贡献。

表1宝力格油田主力断块地质特点对比表1宝力格油田试井监测系统的建立为适应宝力格油田的复杂地质情况，实现高水平开发，在开发初期，就针对性引进先进的试井技术，进行监测系统优化，建立了适合宝力格油田开发建设需要的动态监测系统。

为编制油田高水平开发方案，合理部署开发井网，在正式开发前，安排了D ST、地应力和干扰试井等地层监测系统，实现了储层物性、油井产能、地应力方向、裂缝发育状况等的准确认识。

试井培训教材测试397口井,测试工艺成功率90%。

该技术的应用有利于进一步提高注水合格率。

利用电缆携带专用投捞工具将测压堵塞器投入偏心配水器偏孔内，测出封隔层段内的压力变化，进而判断该测试层段是否密封，如密封则可测出分层静压资料。

偏心注水井验封测压技术压力量程：0-40MPa压力精度：±0.1%F ·S仪器外径：φ20mm 工艺：技术指标：效果：注水井低启动排量电子储存式流量计研制该项目是针对低渗、低配注水井流量调配困难的问题而开展研究的，主要解决现场上电子流量计存在的“量程不符”的问题，尤其是低渗、低配注井流量计“超下量程”问题，这是油田目前急需解决的一个问题。

通过半年的攻关，现已完成流量计结构设计，井下控制电路设计及地面数据处理软件的编制，组装、调试完三支流量计，目前已经完成压力、流量标定。

技术指标测量范围:1-80m³/d耐压:40MPa耐温:85℃仪器精度:±2%仪器外径:Ф44mm低启动排量存储式电子流量计特点①在结构设计上，由于采用了特殊的结构设计和先进的位移传感器技术，使得该流量计有较低的启动排量，并同时兼顾上限排量；在电路设计上，采用了先进的井下电路控制的单片机技术，在数据通讯和处理上，应用先进的编程技术，编制了相应的软件，使得该流量计在保证测量范围足够宽的情况下，又保证了在下限和上限都有很高的测试精度；②在测试参数上，实现了压力和流量同步测试；③在测试方法上，采用了集流点测，极大地降低了被测液体的漏失量。

认识①该新型流量计的研制成功，从根本上改变了原电子流量计测量部分的结构，打破了原流量计研制的传统作法，在流量计研制上取得了重大技术突破。

②该新型流量计的研制成功，不但解决了原浮子流量计启动排量高，流量计“量程不符”的问题，而且可提高测试精度，确保资料准确可靠，提高目前测试调配队伍的技术装备水平。

仪器下井坐封后，测试密封段上的两个传压孔分别对应两个层段的油层，通过“开-控-开”进行验封。

第六部分油水井测试基本知识及资料分析应用随着油田采油工艺技术的不断发展.测试在油田开发工作中的作用更为突出，它是搞好油田开发动态监测的重要手段。

本部分中编入了测试的基本方法.示功图测试.动液面测试.压力测试.生成测井等五个方面的内容。

通过这部分知识的学习，可以使采油工人掌握测试的基本知识.基本方法.并在实践中会分析和应用测试资料，提高油田开发管理水平。

目录第六部分油水井测试基本知识及资料分析应用 (1)试井基本方法 (5)1.什么叫试井？ (5)2.试井可以解决哪些方面的问题？ (5)3.试井方法有几种？ (5)4.什么是稳定试井？ (5)5.什么是不稳定试井？ (5)6.什么是水力勘探试井？ (5)7.分别举出各种试井法的例子？ (5)8.试井常用的仪器有哪些？ (5)9.分别举出各种仪器的例子？ (6)10.什么是抽油机系统试井？可以解决什么问题？ (6)11.什么是自喷井系统试井？可以解决什么问题？ (6)12.自喷井和抽油井的稳定试井，其改变工作制度各指什么？ (6)13.稳定试井最少要求几级工作制度？每级工作制度下要求取哪些参数？ (6)14.稳定试井法可以解决什么问题？ (6)15.不稳定试井法可以解决哪些问题？ (6)16.油藏动态监测内容包括那些？ (7)示功图测试 (7)17.目前常用的动力仪有几种？ (7)18.CY—611型水力动力仪由几大部分组成？各有什么作用？ (7)19.CY—611型动力仪符号有何意义？ (7)20.动力仪为什么要设减程轮？ (7)21.什么是减程比？ (7)22.CY—611型水力动力仪Ⅰ.Ⅱ.Ⅲ支点负荷范围的比例关系是多少？ (7)23.减程比选择的原则是什么？ (7)24.CY—611型动力仪基线笔位置如何确定？ (8)25.如何检查调整应力记录笔的基线位置？ (8)26.CY—611型动力仪记录有返回.记录纸有松动现象是什么原因造成的？排除方法是什么？827.在记录笔上如何添加墨水？ (8)28.应力记录笔和基线记录笔加墨水的范围是多少？ (8)29.如何配置冬季测示功图防冻墨水？ (8)30.测示功图的目的是什么？ (8)31.CY—611动力仪测示功图前要做哪些准备工作？ (8)32.测示功图应注意什么？ (8)33.示功图卡片规格是多少？ (8)34.优质示功图资料标准有哪些？ (8)35.为什么要绘制理论示功图？ (9)36.什么叫理论示功图？ (9)37.理论示功图各线段代表什么？ (9)38.实测示功图受哪些因素影响？ (9)39.怎样分析实测示功图？ (9)40.什么是典型示功图？ (10)41.什么叫抽油泵充满系数？ (10)42.怎样计算出抽油泵充满系数？ (10)43.怎样分析判断抽喷和抽油杆断脱的示功图？ (10)44.怎样计算抽油杆断脱的部位？ (11)45.怎样分析判断供液不足的示功图？ (11)46.DXD—2型动力仪有哪些测试功能？ (11)动液面测试 (12)47.常用的回声仪有几种？ (12)48.CJ—1型回声仪有机部分组成？ (12)49.CJ—1型回声仪记录笔电压.电流时多少？ (12)50.CJ—1型回声仪额定工作电压是多少？ (12)51.某井套压高达14兆帕，能否用CJ—1型回声仪测液面？为什么？ (12)52.CJ—1型回声仪安装发生枪时应注意什么？ (12)53.某井液面深度250米，用回声仪测试时，从井口到液面之间何处音速最大？ (12)54.怎样判断CJ—1型回声仪测试时的哑炮？ (12)55.某井CJ—1型回声仪测试时，调频到最佳位置，记录曲线已走纸长达900毫米，仍无液面反应，是怎么回事？ (12)56.CJ—1型国产回声仪快档和慢档的走纸速度各是多少？ (12)57.什么叫回音标？它的作用是什么？ (12)58.什么叫静液面？ (12)59.什么叫动液面？ (12)60.液面探测的基本原理是什么？ (12)61.测液面的目的是什么？ (13)62.CJ—1型回声仪放大记录部分有什么特点？ (13)63.CJ—1型回声仪在测试前应做哪些准备工作？ (13)64.CJ—1型回声仪测试时应注意什么？ (13)65.CJ—1型回声仪测试液面资料曲线标准是什么？ (14)66.分析图6—6所示用双频道回声仪测出的A.B曲线，标出各波的名称，指出A.B曲线的意义？并用查接箍法计算动液面的深度？ (14)压力测试 (14)67.什么叫静压？ (14)69.某井油层中部深度2520米，压力计实测压力在2500米处为24.3兆帕，2600米处为25.1兆帕，计算该油井层中部压力是多少？ (15)70.什么是流压梯度？ (15)71.什么是静压梯度？ (15)72.什么是导压系数？ (15)73.什么是流动系数？ (15)74.流体由地层流向井底是什么流？ (15)75.什么是井间干扰？ (15)76.井下压力计有几种？ (15)77.CY—613A型井下压力计为何种压力计？ (15)78.CY—613A型压力计有哪几大部分组成？ (15)79.常用井下压力计时钟有几种？ (16)80.CY—613A型压力计最大安全使用范围是多少？ (16)81.CY—613A型压力计与CY—614型温度计在结构上有哪些区别？ (16)82.压力计温度修正曲线为什么要画三条曲线？可否画四条线？ (16)83.什么是压力恢复曲线？ (16)84.压力恢复曲线，液柱恢复曲线一般分为几个线段？分别是什么？ (16)85.鉴别压力恢复曲线的直线段连续性连续性是否合理的方法是什么？ (16)86.如何判断因底层引起的压力恢复曲线上翘？怎样计算地层参数和底层压力？ (17)87.CY—613A型压力计卡片规格是多少？ (17)88.压力恢复曲线为什么回出现续流段？ (17)89.续流时间的长短与哪些因素有关？ (17)90.压力计下井前要检查哪些部位？ (17)91.测压力恢复曲线时应注意哪些事项？ (18)92.高压井测压时应注意哪些事项？ (18)93.稠油井测压时应注意哪些事项？ (18)94.电泵井测压时应注意哪些事项？ (18)95.电泵井测压操作标准时什么？ (18)96.油井产量升高时压力恢复曲线直线段斜率怎样变化？压裂成功后怎样变化？堵水成功后怎样变化？ (19)97.压力卡片合格标准是什么？ (19)98.测压操作过程中，严格遵守“三点一线”内容是什么？ (19)99.喇叭口（油管鞋）的作用是什么？ (19)100.一支15兆帕的CY—613型井下压力计，测压最大误差是多少？ (19)101.某井用CY—613型井下压力计装10小时时钟关井测压，测出的压力卡片（图6—8）行走距离为36毫米，问该井关井测压有多长时间？ (19)102.图6—9.图6—10.图6—11所示三张卡片各属于什么测压卡片？答：图6—9是流（静）压卡片。

试井资料在油田开发中的应用作者：张宇驰来源：《中国科技博览》2019年第03期[摘要]近年来为了进一步发挥试井技术在油田开发中的作用，更好地为油田稳产挖潜解决更多的实际问题，我们开展了试井资料在油田开发中的应用，取得了一定的效果。

本文将介绍利用试井资料分析地层发育状况，调整挖潜提供依据，分析聚合物驱油效果，预测单井产能，总结试井资料在油田开发中的应用效果。

[关键词]试井油田开发中图分类号：TE353 文献标识码：A 文章编号：1009-914X（2018）03-0043-011、利用流动系数分析地层发育状况当油层中流体的流动处于平衡状态时，改变其中一口井的工作制度，则在井底造成一个压力扰动，此扰动随着时间的推移向井眼四周地层径向地扩展，最后达到一个新的平衡状态。

这种压力扰动的不稳定过程与油层、油水井分布和流体的性质有关。

因此在本井和其他井中用仪器将井底压力随时间的变化规律测量出来，通过试井解释，就可以判断和确定油层的基本特性参数，通过压力恢复曲线能反应地层渗流参数，得出地层流动系数、渗透率、表皮系数、平均压力、边界距离等参数。

统计不稳定试井解释出的渗透率和流动系数，目前一类油层平均流动系数为239×10-3μm2·m/mPa·s，平均渗透率为670×10-3μm2，二类油层平均流动系数为185×10-3μm2·m/mPa·s，平均渗透率为451×10-3μm2。

从试井解释资料可以看出，一类油层流动系数大、渗透率高，二类油层流动系数低、渗透率低。

2、利用表皮系数为油田调整挖潜提供依据表皮系数（S）值是通过压力资料解释而获得的一项重要参数，表皮系数值高，表示流体从地层流入井筒时所遇的阻力越大，反之亦然，在试井资料运用中，根据S值的这种属性，可选择进行改造措施的井、层，确定挖潜对象，分析措施的效果等。

在实际工作中，不稳定试井的解释成果为措施挖潜提供了可靠依据。

现代试井技术在开发方案中的应用一、前言（一）试井概念试井是地层中流体流动试验，是以渗流力学理论为基础，通过测试地层压力、温度和流量变化等资料，研究油气藏和油气井工程问题的一种间接试验方法。

（二）试井类型产能试井一般分油井产能试井和气井产能试井。

油井产能试井主要采用系统试井；气井产能试井有回压试井、等时试井和改进等时试井等。

不稳定压力试井一般分为五种类型：压力恢复、压力降落、注入井压力衰减、注入能力测试和多井试井（干扰试井、脉冲试井）等。

压力恢复试井是在生产井上进行的，产率在一个相当长时间内保持稳定，然后关井并记录井底压力恢复过程。

注入井衰减测试与压力恢复测试相似，注入井保持稳定注入量，然后关井并记录井底压力的衰减过程。

压力降落测试，是在测试前已关井一段时间，地层内压力已趋于平衡，然后把压力计放入井内，记录井以恒定产率生产时井底压力的变化。

注入能力测试与压降测试相似，差别仅是液体是往井内注入。

压降和注入能力测试，由于很难在测试期内保持恒产，因此应用较少。

干扰试井是在两口或多口井中进行的，在一口井（激动井）中改变生产制度，而在另一口井（反映井或观察井）中记录压力响应，干扰试井对地层非均质性、特别是地层连通性反应敏感，对我国很多小断块油田尤其重要。

（三）提供的参数产能试井可以确定油气井的产能方程、IPR曲线、合理的工作制度等。

不稳定试井可以得到油气藏的产能系数、井的静流压、井的污染程度、地层非均质特性、边界和储量以及其它特殊目的测试得到的参数。

二、国内外发展状况试井技术从本世纪20年代诞生逐步发展到现在，已发展成为一专门学科，其间大致可分为以下三个阶段：初期发展阶段（20～40年代）：这个阶段的试井工作主要是测取油井不同开采制度下的油气产量和井底压力，主要研究了井底压力随时间变化的晚期规律，但在低渗透油田取得晚期资料需要很长的关井时间。

常规试井阶段（50～70年代）：随着不稳定试井技术的发展，通过压力恢复试井连续测量井底压力变化，运用半对数分析方法（HORNER分析方法）可以分析供油区域的有效渗透率和井底附近的污染状况。
