SoundCheck电声测试仪Sequence编辑指导书（Speaker单体）前言：SoundCheck电声测试仪的Sequence编辑的总体步骤如下：Hardware（硬件设置）→Calibration（校准设置）→Stimulus（激励信号源设置）→Acquisition（接受数据过程）→Analysis （分析数据）→Post—Processing（处理获得的数据）→Limits（设置上下限）→Display（显示数据）一．新建一个Seq的名称如图1，打开SoundCheck软件，点击左上方工具栏“File”→“New”。
出现一个对话框，如图2，依次进入“SoundCheck 6.1”→“Sequences”→“Loudspeakers”目录，新建一个名字（可以随意建）。
输完以后按“OK”。
此时出现如图3的对话框，点击“Discard”。
图1图2图3点击“Discard”后，会出现一个seq编辑对话框——Sequence Editor（如图4）。
Seq的编辑就是在此对话框中完成。
图4二．Hardware在编辑框的左侧“Category”中选择对应的声卡类型，以CardDeluxe声卡为例，如图5点蓝后。
按“Insert”将声卡设置选项插至右侧“Sequence”框中，如图6。
图5 图6双击seq中的Hardware选项，会出现设置对话框，一般默认设置就可以了，点击OK即可，如图7。
图7三．Calibration在编辑框的左侧“Category”中选择对应的校准程序，将其点蓝，如图8。
按“Insert”将校准程序插至插至右侧“Sequence”框中，如图9。
图8图9双击校准程序，出现校准程序设置对话框。
首先校准功放，“Input”如图10设置，“Output”如图11设置，点击“Output”中的“Calibrate”即可对功放进行校准；其次校准人工耳，“Input”如图12设置，“Output”不用设置，点击“Input”中的“Calibrate”即可对人工耳进行校准。
S o u n d C h e c k指导手12132册(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--SoundCheck操作指导手册目录1，线路连接2，S oundCheck 界面3，打开喇叭测试序列4，频响曲线的测量5，对Hadware(硬件) 进行设置6，对仪器进行校准（Calibration）7，对Stimulus(激发信号)进行设置8，对 Acq play & record, (演示和记录) Ana Fundamental（基本曲线的分析）进行设置9，对Display （显示）进行设置10，对曲线进行平滑11，对曲线求平均12，界限的设置13，把一条标准喇叭的测试曲线设置为界限曲线14，制作一条黄金曲线15，测喇叭的THD(总谐波失真)和Rub & Buzz(磨擦峰鸣杂音) 16，测喇叭阻抗和谐振频率17，提示信息的编辑18，分频器的测量19，如何使参考曲线和要测量的曲线以及界限曲线都变成直线20，其它东源音响公司1，线路连接1，基本线路注意，声卡插孔在电脑里排列7 在最右，2 在最左。
2，前置放大器：Soundconnect此三个按钮1,3都调到“0”2调到 20dB接话筒后背接声卡3，功放用CROWN D-75A 型功放，使用时，放大量级(level)调到“0”的位置（即最大的位置），后板接到CH-1通道。
4,扬声器—MICMIC用 SCM-1 型。
连接到前置放大器的前面。
2，SoundCheck 界面启动，继续，重做耗时前缀编码测量次数序列名暂停2主界面下拉菜单注意setup 下拉菜单中的名称和意思。
Hardware (硬件设置) Calibration （仪器校准） Messages （信息设置）Stimulus （激发信号） Acquisition （数据采集） Analysis （数据分析）Recall （资料回叫） Post Processing （后处理） Limits （界限设置）Display （显示设置） Serial Number （系列号设置） Autosave（自动保存） Printing （打印设置） Assign Channel （通道安排） Sequence （序列设置） Memory List （储存列表）（版有）3打开喇叭测试序列。

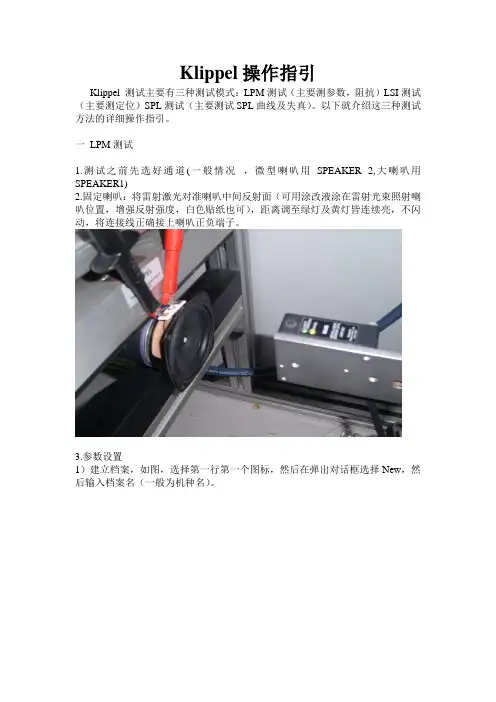

Klippel操作指引Klippel 测试主要有三种测试模式：LPM测试（主要测参数，阻抗）LSI测试（主要测定位）SPL测试（主要测试SPL曲线及失真）。
以下就介绍这三种测试方法的详细操作指引。
一LPM测试1.测试之前先选好通道(一般情况，微型喇叭用SPEAKER 2,大喇叭用SPEAKER1)2.固定喇叭：将雷射激光对准喇叭中间反射面（可用涂改液涂在雷射光束照射喇叭位置，增强反射强度，白色贴纸也可），距离调至绿灯及黄灯皆连续亮，不闪动，将连接线正确接上喇叭正负端子。
3.参数设置1）建立档案，如图，选择第一行第一个图标，然后在弹出对话框选择New，然后输入档案名（一般为机种名）。
2）选择模块，在新建的档案中选择红框中的图标，然后在弹出的对话框中选择第三行LPM Linear parameters ,然后在右边的框内选择所需要的模块，例如：低频大喇叭选择倒数第三行的LPM Woofer T/S(Sp1)。
高音微型喇叭选择LPM Tweeter T/S(Sp2)3)设置参数，选择红框中图标，然后在在弹出的对话框中按照红框内内容输入。
4）点选绿箭头图标，就可以完成一个小信号测试。
二 LSI 测试LSI 测试一般是在测试LPM 的基础上再进行测试，喇叭的放置以及激光的调距都跟LPM 一样。
1.建立测试模块（以普通喇叭为例）选择左边第一行中LSI Woofer drive 右边选择（Default ）.注意1：微型喇叭，请选择LSI Headphone Nonlin.P.Sp2 ,高音喇叭请选择 LSI Tweeter Driver 。
注意2：KLIPPEL 大信号测试最多支持500 ohm 阻抗 ，超过500 ohm 将无法测试大信号，如果正好是500 ohm ,请在大信号的参数设置里将阻抗改为499，才可以继续进行测试。
输入振动面积 输入阻抗 输入功率2.设置参数选择Protection ，然后按红框内输入，点选Im/Export,,然后按照红框内容输入参数输入最大功率输入BL输入振动质量输入阻抗3.设置完点选绿色箭头按钮就可以进行测试了。
喇叭分贝测试方法
喇叭分贝测试方法主要包括以下步骤：
1.准备工具与设备：准备测试所需的设备和工具，如声级计、测
试喇叭、信号发生器等。
2.设置测试环境：选择一个安静的测试环境，确保测试过程中没
有其他噪音干扰。
3.连接设备：将信号发生器与测试喇叭连接，确保设备正常工
作。
4.校准声级计：使用校准器校准声级计，确保测试结果的准确
性。
5.播放测试信号：使用信号发生器播放测试信号，如正弦波、白
噪声等，通过测试喇叭播放。
6.测量分贝值：使用声级计测量测试喇叭在播放不同频率和音量
下的分贝值。
7.记录数据：将测量到的分贝值记录在表格中，并进行分析和处
理。
8.结果分析：根据测量到的分贝值，分析喇叭的性能，如频响范
围、最大声压级等。
9.报告撰写：根据测试结果撰写测试报告，对喇叭的性能进行评
价和总结。
需要注意的是，在进行喇叭分贝测试时，要遵循相关的安全规范和标准，确保测试过程和人员安全。
同时，为了获得更准确的结果，可以多次测量并取平均值。
