喇叭测试指标

扬声器主要性能测试方法1. 范围本标准所计论的扬声器主要性能测试方法是基于DASS32测试软件本标准适用于扬声器单元本身、扬声器箱体及其他无件组成的扬声器系统2. 目的本标准的目的是对本公司的扬声器作出统一的测试方法本标准中给出的测试方法被认为是与该特性有效的检验方法3. 测量条件3.1 测试的大气条件若无特殊规定,测试的标准大气条件按GB/T 9396—1996进行:环境温度：15ºC∽35ºC相对湿度：25%∽75%气压：86kPa∽106 kPa3.2 测量装置DASS32系统(信号发生器)、把信号馈给扬声器的放大器及接收信号用的传声器（即已知校正值的麦克风）3.3 测试环境测试室、测试箱3.4扬声器的安装3.4.1 扬声器安装在规定的测试箱体中.3.4.2 测量扬声器系统时,通常不用任何附加的障板,如需要特殊的安装方式,则在测量的报告中说明3.5 扬声器和传声器的位置3.5.1 以被测扬声器为中心半径1m范围内无障碍物;以测试话筒为中心半径1m范围内无障碍物3.5.2 扬声器平面与测试箱体障板在同一个平面上.扬声器防尘罩中心点与话筒声轴线(话筒中心点)的连线垂直与障板平面3.5.3 低音扬声器到传声器的距离为1m,高音扬声器到传声器的距离为0.5m.无其它规定扬声器及扬声器系统(或音箱)均要满足远场条件测量3.6 测量信号3.6.1 系统测试信号:PN81923.6.2 在额定频率范围内馈给扬声器的信号电压保持恒定.在无其它规定的情况下,系统调试阻抗为8Ω.如对其它组成相、不同阻值的扬声器在同种条件下测试(或作对比测试)时,应对系统调试阻抗作相应的更改.3.7 预负荷处理由于扬声器振膜运动后,可能引起性能参数永久性变化,故在技术参数测量前,扬声器选择经受额定噪声电压的模拟节目信号至少１h的预负荷处理．预处理后扬声器至少恢复１h才能进行技术参数的测量４．测量方法４.1 DASS32系统的操作说明(阻抗曲线、频响曲线测量方法对扬声器单元及扬声系统均有效。

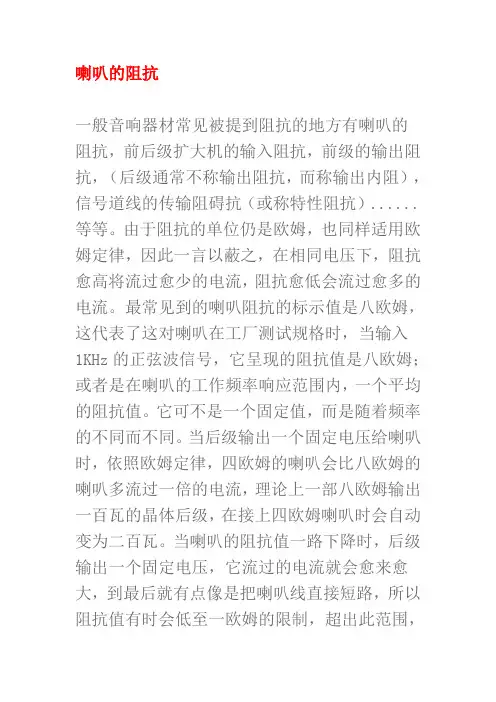

喇叭的阻抗一般音响器材常见被提到阻抗的地方有喇叭的阻抗，前后级扩大机的输入阻抗，前级的输出阻抗，（后级通常不称输出阻抗，而称输出内阻），信号道线的传输阻碍抗（或称特性阻抗）......等等。

由于阻抗的单位仍是欧姆，也同样适用欧姆定律，因此一言以蔽之，在相同电压下，阻抗愈高将流过愈少的电流，阻抗愈低会流过愈多的电流。

最常见到的喇叭阻抗的标示值是八欧姆，这代表了这对喇叭在工厂测试规格时，当输入1KHz的正弦波信号，它呈现的阻抗值是八欧姆；或者是在喇叭的工作频率响应范围内，一个平均的阻抗值。

它可不是一个固定值，而是随着频率的不同而不同。

当后级输出一个固定电压给喇叭时，依照欧姆定律，四欧姆的喇叭会比八欧姆的喇叭多流过一倍的电流，理论上一部八欧姆输出一百瓦的晶体后级，在接上四欧姆喇叭时会自动变为二百瓦。

当喇叭的阻抗值一路下降时，后级输出一个固定电压，它流过的电流就会愈来愈大，到最后就有点像是把喇叭线直接短路，所以阻抗值有时会低至一欧姆的限制，超出此范围，机器就要烧掉了。

这也就是一般人常说的：后级的功率不用大，但输出电流要大的似是若非的道理。

喇叭的电阻抗现在先从喇叭的阻抗谈起。

目前，世界各国的扬声器厂家每天都在制造出千万只品种与性能各异的扬声器，以满足日益增长的Hi—Fi 市场与AV市场的需要，但扬声器的标称阻抗却都遵循4Ω、8Ω、16Ω、32Ω这样一个国际化的标准系列。

这代表了什么呢？这代表了扬声器谐振频率的峰值F0至第二个共振峰Fz之间所呈现的最低阻抗值，如图1。

实际上喇叭构成输出线路中一个带电抗的电阻，只不过它的电阻随播放的音乐的频率而变，这个动态的电阻就称为阻抗。

它可不是一个常数值，而是随着频率的不同而不同，甚至可能会起伏得很可怕，可能在某频率高到十几Ω或二十几Ω，也可能在某频率低到1Ω或以下。

当后级输出一个固定电压给喇叭时，依照欧姆定律，4Ω的喇叭会比8Ω的喇叭多流过一倍的电流，因此如果你会计算功率的话，你就会明白为何一部8Ω输出100瓦的晶体后级，在接上4Ω喇叭时会变为200瓦了。

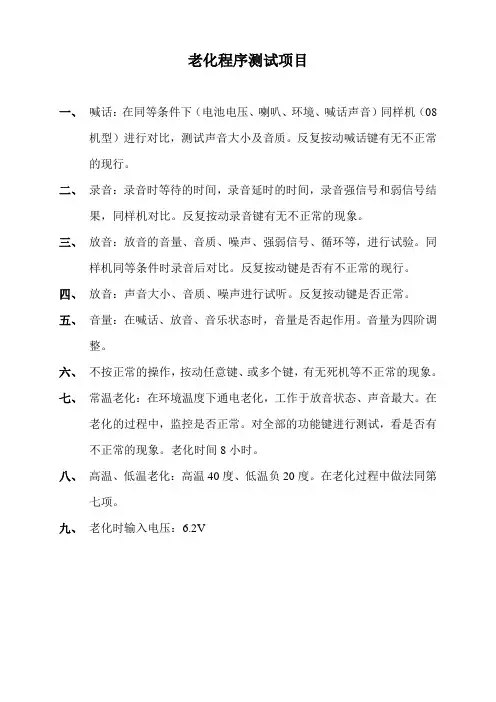

老化程序测试项目
一、喊话：在同等条件下（电池电压、喇叭、环境、喊话声音）同样机（08
机型）进行对比，测试声音大小及音质。

反复按动喊话键有无不正常的现行。

二、录音：录音时等待的时间，录音延时的时间，录音强信号和弱信号结
果，同样机对比。

反复按动录音键有无不正常的现象。

三、放音：放音的音量、音质、噪声、强弱信号、循环等，进行试验。

同
样机同等条件时录音后对比。

反复按动键是否有不正常的现行。

四、放音：声音大小、音质、噪声进行试听。

反复按动键是否正常。

五、音量：在喊话、放音、音乐状态时，音量是否起作用。

音量为四阶调
整。

六、不按正常的操作，按动任意键、或多个键，有无死机等不正常的现象。

七、常温老化：在环境温度下通电老化，工作于放音状态、声音最大。

在
老化的过程中，监控是否正常。

对全部的功能键进行测试，看是否有不正常的现象。

老化时间8小时。

八、高温、低温老化：高温40度、低温负20度。

在老化过程中做法同第
七项。

九、老化时输入电压：6.2V。

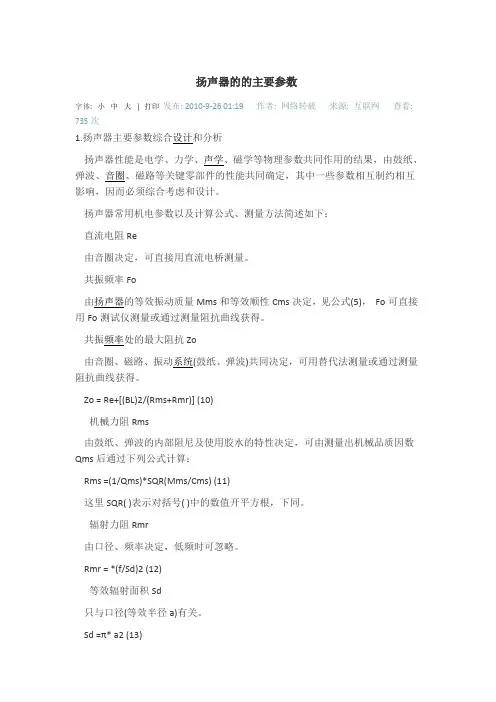

扬声器的的主要参数字体: 小中大| 打印发布: 2010-9-26 01:19 作者: 网络转载来源: 互联网查看: 735次1.扬声器主要参数综合设计和分析扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果，由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定，其中一些参数相互制约相互影响，因而必须综合考虑和设计。

扬声器常用机电参数以及计算公式、测量方法简述如下：直流电阻Re由音圈决定，可直接用直流电桥测量。

共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定，见公式(5)，Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。

共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定，可用替代法测量或通过测量阻抗曲线获得。

Zo = Re+[(BL)2/(Rms+Rmr)] (10)机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR( )表示对括号( )中的数值开平方根，下同。

辐射力阻Rmr由口径、频率决定，低频时可忽略。

Rmr = *(f/Sd)2 (12)等效辐射面积Sd只与口径(等效半径a)有关。

Sd =π* a2 (13)机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定，Mms可由附加质量法测量获得。

Mms=Mm1+Mm2+2Mmr辐射质量Mmr只与口径(等效半径a)有关。

Mmr =*ρo* a3 (16)其中ρo=m3为空气密度，a为扬声器等效半径。

等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).由鼓纸顺性Cm1、弹波顺性Cm2共同决定，此顺性即是我们所称的变位，只是单位需换算为国际单位制：m/N,而变位可以用变位仪直接测量。

音频产品测试方法一、FM指标测试方法 (1KHz 22.5% DEV)(1) 30dB实用灵敏度 (USABLE SENSITIVITY S/N:30dB)先将机器收正为90MHz(98MHz、106MHz)，电平(LEVEL)打在正常dB数(40左右)，音量收细至0dB处，然后去掉信号(即打下ON/OFF钮)再扭毫伏表三下，(即30dB，每扭一下为10dB)，然后调信号发生器的电平(LEVEL)，使没信号时的指针与有信号的指针重复(若没重复也不能超过1个dBm)，最后电平(LEVEL)显示的dB数就是此机的-30dB实用灵敏度。

(2) 3%失真灵敏度 (I.F.H. SENSITIVITY 75KHz DEV 3%T.H.D.)先将机器收正为90MHz(98MHz、106MHz)，调制度打在75%，将失真仪打在DIST、10%(-20dB)文件，然后分别调整音量电位器和发生器的电平(LEVEL)dB数，使失真仪指针指在3%的位置(不可超过3%的位置，正常应在3%内波动)，这时发生器的电平(LEVEL)dB数就是此机的3%失真灵敏度(例如：电平(LEVEL)dB数为11，那么3%失真灵敏度就是11)。

(3)-3dB极限灵敏度 (-3dB LIMITING SENSITIVITY)先将机器收正为98MHz，电平(LEVEL)打在66dB数，音量收细至0dB处，然后减少发生器的电平(LEVEL)dB数，到毫伏表指针减少3个dB时停，此时的电平(LEVEL)dB数就是此机-3dB 的极限灵敏度。

(4)信噪比 (S/N RATIO @1mV INPUT)先将机器收正为98MHz，电平(LEVEL)打在66dB，音量收细至0dB处，然后去掉信号(即打下ON/OFF钮)再打毫伏表，每扭一下为10dB，但毫伏表指针不能超过0dB，最后看指针指数是多少，再加上一共所打毫伏表的次数(每档为10dB)，(例：你一共打了三次指针指数为6，那么信噪比就是30+6=36dB)。

汽车音响测试方法1.频率响应测试：频率响应是指汽车音响系统在不同频率下的输出水平。

测试时，从低至高播放一系列频率的声音，并使用音频分析仪或频谱仪来测量每个频率的响应水平。

理想情况下，汽车音响系统应在整个频率范围内都能提供平坦的响应。

2.失真测试：失真是指在音乐播放过程中产生的任何不希望出现的声音。

测试时，播放不同类型的音乐并仔细听音质。

常见的失真包括谐波失真、交叉失真和相位失真。

理想情况下，汽车音响系统应提供清晰、无失真的音质。

3.功率测试：汽车音响系统的功率决定了其音量和音质的表现。

测试时，使用功率计或瞬时功率计来测量音响系统的输出功率。

理想情况下，汽车音响系统应能够提供足够的功率以满足驾驶者和乘客的需求，而不会产生明显的失真或变形。

4.信噪比测试：信噪比是指音响系统输出的有效信号与背景噪音之间的比例。

测试时，关闭发动机和其他外部噪音源，播放静音或低音量的频率，并使用分贝计来测量输出信号和背景噪音的比例。

理想情况下，汽车音响系统应提供高信噪比，以确保驾驶者和乘客能够清晰听到音乐和语音。

5.平衡测试：汽车音响系统的平衡性反映了前后、左右音响单元的音量均衡性。

测试时，播放左右声道分开的音乐，并调节音量和平衡控制来获得合适的平衡效果。

理想情况下，汽车音响系统应能够提供适当的平衡效果，让乘客能够感受到均衡和立体的音质。

6.声场定位测试：声场定位是指汽车音响系统在播放音乐时产生的声音方位和深度感。

测试时，播放具有立体感的音乐，并仔细观察声音的位置和延迟。

理想情况下，汽车音响系统应能够提供准确的声场定位效果，让乘客有身临其境的音乐体验。

除了上述测试方法，还可以进行其他一些补充测试，例如回声测试、均衡器测试、扬声器频率响应测试等。

此外，需要注意的是，在测试中还应考虑到车内的声学环境、音乐的类型和源文件的质量等因素，以获得更准确和全面的测试结果。

总之，汽车音响测试是评估汽车音响系统质量和性能的关键步骤。

通过采用多种测试方法，可以确保音响系统提供卓越的音质和良好的用户体验。

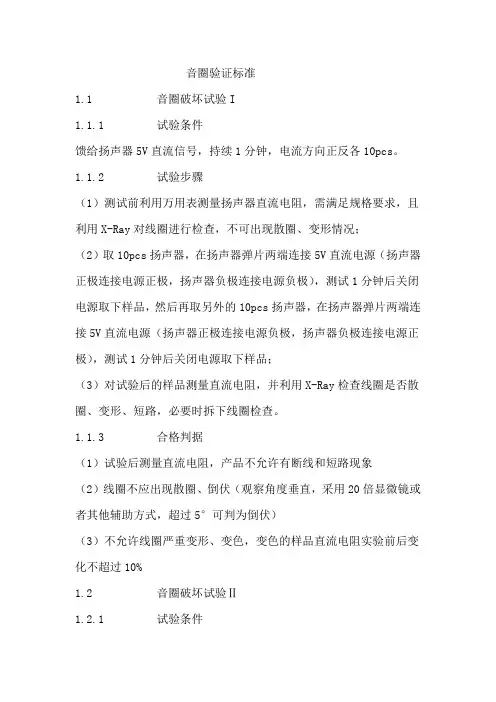

音圈验证标准1.1音圈破坏试验I1.1.1试验条件馈给扬声器5V直流信号，持续1分钟，电流方向正反各10pcs。

1.1.2试验步骤（1）测试前利用万用表测量扬声器直流电阻，需满足规格要求，且利用X-Ray对线圈进行检查，不可出现散圈、变形情况；（2）取10pcs扬声器，在扬声器弹片两端连接5V直流电源（扬声器正极连接电源正极，扬声器负极连接电源负极），测试1分钟后关闭电源取下样品，然后再取另外的10pcs扬声器，在扬声器弹片两端连接5V直流电源（扬声器正极连接电源负极，扬声器负极连接电源正极），测试1分钟后关闭电源取下样品；（3）对试验后的样品测量直流电阻，并利用X-Ray检查线圈是否散圈、变形、短路，必要时拆下线圈检查。

1.1.3合格判据（1）试验后测量直流电阻，产品不允许有断线和短路现象（2）线圈不应出现散圈、倒伏（观察角度垂直，采用20倍显微镜或者其他辅助方式，超过5°可判为倒伏）（3）不允许线圈严重变形、变色，变色的样品直流电阻实验前后变化不超过10%1.2音圈破坏试验Ⅱ1.2.1试验条件馈给扬声器最大功率扫频信号，置于常温环境中，扫频范围100Hz~20kHz，单次循环2s，持续12小时。

样品数量：10pcs1.2.2试验步骤（1）测试前利用万用表测量扬声器直流电阻，需满足规格要求，且利用X-Ray对线圈进行检查，不可出现散圈、变形情况；（2）馈给待测扬声器最大功率扫频信号（利用老化仪播放音源，设定好播放的时间），置于常温环境中，持续12小时（扫频范围100Hz~20kHz，单次循环2s）；（3）对试验后的样品测量直流电阻，并利用X-Ray检查线圈是否散圈、变形，必要时拆下线圈检查。

1.2.3合格判据（1）试验后测量直流电阻，产品不允许有断线和短路现象。

（2）线圈不应出现散圈、倒伏（观察角度垂直，采用20倍显微镜或者其他辅助方式，超过5°可判为倒伏）（3）不允许线圈严重变形、变色，变色的样品直流电阻实验前后变化不超过10%。

扬声器的技术指标及分类扬声器是电声器件的一种，用于将电信号转化为声音信号并放大输出，是音频系统中不可缺少的组成部分。

扬声器的技术指标和分类主要包括以下几个方面。

一、技术指标：1.频率响应：表示扬声器能够响应的频率范围。

常用的频率范围是20Hz到20kHz，人耳所能听到的范围。

2.灵敏度：表示在单位功率输入下，扬声器输出的声音强度。

通常以分贝（dB）为单位测量。

3.额定功率：表示扬声器能够承受的最大功率。

通常以瓦特（W）为单位测量。

4.阻抗：表示扬声器对电流流动的阻力。

通常以欧姆（Ω）为单位测量。

5.谐振频率：表示扬声器在一些频率下共振增益最大。

6.谐振峰值：表示扬声器在谐振频率上的共振增益。

通常以分贝（dB）为单位测量。

二、分类：1.电动扩音器：将电信号转换为机械振动，通过振膜产生声音。

常见的有动圈扬声器、电磁扬声器等。

2.电磁扩音器：利用电磁感应原理，通过绕线产生磁场，驱动振膜产生声音。

常见的有电磁动圈扬声器、电磁震膜扬声器等。

3.电容扩音器：利用电容原理产生声音，通过改变电场来控制声音的大小。

常见的有电容振膜扬声器。

4.电阻扩音器：利用电流通过电阻产生热效应，改变声音的大小。

常见的有电阻振膜扬声器。

5.音栓扩音器：利用空气流过音孔和障板产生共振效应，放大声音。

常见的有共振腔扬声器。

6.无线扩音器：利用无线电技术传输音频信号，无需线缆连接。

常见的有蓝牙扬声器、Wi-Fi扬声器等。

7.多声道扩音器：用于多声道音频系统，可以将音频信号分成多个声道输出。

常见的有2.1声道、5.1声道、7.1声道等。

以上是扬声器的技术指标及分类的基本介绍，扬声器的种类繁多，每种扩音器都有其特定的应用场景和优势。

在选择和使用扬声器时，需要根据实际需求和预算做出合适的选择。

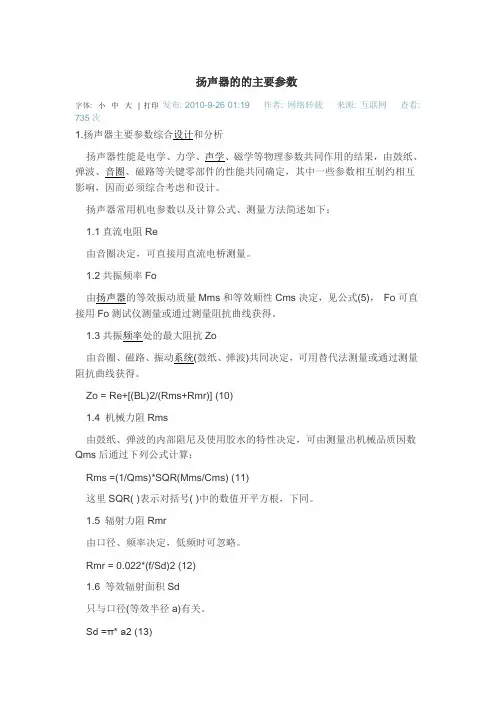

扬声器的的主要参数字体: 小中大| 打印发布: 2010-9-26 01:19 作者: 网络转载来源: 互联网查看: 735次1.扬声器主要参数综合设计和分析扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果，由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定，其中一些参数相互制约相互影响，因而必须综合考虑和设计。

扬声器常用机电参数以及计算公式、测量方法简述如下：1.1直流电阻Re由音圈决定，可直接用直流电桥测量。

1.2共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定，见公式(5)，Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。

1.3共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定，可用替代法测量或通过测量阻抗曲线获得。

Zo = Re+[(BL)2/(Rms+Rmr)] (10)1.4 机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR( )表示对括号( )中的数值开平方根，下同。

1.5 辐射力阻Rmr由口径、频率决定，低频时可忽略。

Rmr = 0.022*(f/Sd)2 (12)1.6 等效辐射面积Sd只与口径(等效半径a)有关。

Sd =π* a2 (13)1.7 机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)1.8 等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定，Mms可由附加质量法测量获得。

Mms=Mm1+Mm2+2Mmr1.9 辐射质量Mmr只与口径(等效半径a)有关。

Mmr =2.67*ρo* a3 (16)其中ρo=1.21kg/m3为空气密度，a为扬声器等效半径。

1.10 等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).由鼓纸顺性Cm1、弹波顺性Cm2共同决定，此顺性即是我们所称的变位，只是单位需换算为国际单位制：m/N,而变位可以用变位仪直接测量。

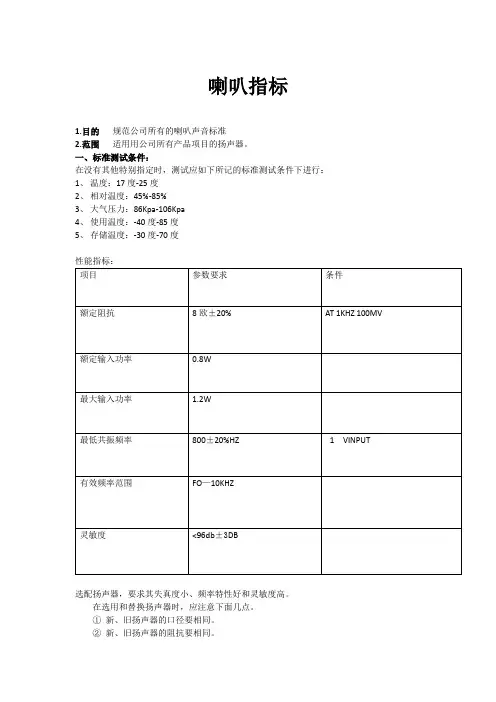

喇叭指标1.目的规范公司所有的喇叭声音标准2.范围适用用公司所有产品项目的扬声器。

一、标准测试条件：在没有其他特别指定时，测试应如下所记的标准测试条件下进行：1、温度：17度-25度2、相对温度：45%-85%3、大气压力：86Kpa-106Kpa4、使用温度：-40度-85度5、存储温度：-30度-70度性能指标：选配扬声器，要求其失真度小、频率特性好和灵敏度高。

在选用和替换扬声器时，应注意下面几点。

①新、旧扬声器的口径要相同。

②新、旧扬声器的阻抗要相同。

③新、旧扬声器的额定功率要接近。

④新、旧扬声器的电性能指标要相近。

二、电器性能测试：1、电流测试：播放3个不同种类的歌曲，观察电流表上电流的输出情况，如图：图12、用噪声计记录测试中输出的喇叭音量大小。

如图2：图23、将喇叭做寿命测试72H后，在进行测试喇叭音量的大小，如图3：图34、额定阻抗用万用表，将指针档打至通断位置，测试喇叭阻抗为多少，标准为8欧±0.3欧5、频率及灵敏度因我司没有仪器不能测试其实值多少。

6、开机音乐须清晰、响亮、无失真、噪音7、播放MP3测试功率测试发热（播放音乐须无发热)三、可靠性测试：3.1、高温实验85度±2度/20-40%RH/96H,1H3.2、低温实验-40度±2度/20-40%RH/96H,1H3.3、耐湿实验40度+-2度/90-95%RH/96H,1H3.4 热冲击实验+-85度+-2度----30度+-2度------+85度+-2度5CYCLES3.5 震动实验10HZ---40HZ----10HZ/60S，1.0MM（X:1H，Y：2B）3.6跌路实验：将喇叭装入机头，75CM高处跌落2次。

喇叭的重要参数1.音压(db Decibel)定义为压力的单位为Newton / m2 (Pa)2 x 10 Newton / m (20 mPa) (或2 x 10 Dyne / cm )是人耳能听到的最低界限，我们拿来当音压位准(0 db)。

2.响应曲线(Frequency Response)喇叭对于(输入)不同频率的电讯号，所产生音压的大小的变化。

通常X轴设定为频率，成对数刻度，Y轴为音压，线性刻度。

主要作为判断一支喇叭好坏的重要依据，理想的曲线为一条直线，就是对任意频率输入的电讯号喇叭响应为一致的输出。

但在实际的产品中，大口径的喇叭无法再生高音，小口径的喇叭无法反应低频。

3.最低Fo ( Lowest resonant frequency)；最低共振频率在自由空间下，喇叭振动系统发生共振的最低频率。

此参数表示喇叭对低频响应的低限。

比较正确的测试方式为用阻抗曲线测出的值，较准确。

通常测定Fo的电压为1V，但我们会碰上喇叭的功率不足1V的情形，在这种情况下，我们会改用0."5V测，但必须载明于规格书上。

测试的电压愈高，所测得Fo的值会愈低，所以必须要定出一个共同的规范。

4.功率(Power Rating)没有仪器能一下就测定出喇叭能承受的功率是多少，通常的方式都是通过寿命试验来决定。

功率大并不表示声音就大，请注意【功率】和【效率】意义上的不同。

功率：是指以电的讯号送给喇叭，消耗在喇叭上的电功率。

效率：喇叭是一个换能器件，将电能转换为声能，效率是指这个转换的比值。

简单的指标参数就是db/W M。

喇叭的效率都不高，依我们现生产的产品大概都不超过10%，其余的能量大部分都转换成热能和动能了。

还有一点要注意的是，比较两个不同环境下测出来的db/W M是没有意义的，必须放在相同的环境、相同的仪器下，比较值才具意义。

正常功率(Normal Power)：是指长时间工作没有问题的功率。

最大功率(Maximum Power)：短时间，非连续性，喇叭还能正常工作的功率。

汽车音响指标测试方法1、电源电压无特殊要求以12伏（V）为准，上下极限为10.5V-16V。

2、喇叭阻抗为4欧。

3、输出功率以1W为标准输出（即2V）。

4、测试BASS、TRE、LOUD、EQ模式要全部处于初始状态下进行。

5、天线输入阻抗必须与指标相符。

FM指标测试方法(1测试khz22.5%DEV)一：30dB实用灵敏度（USABLESENSITIVITY）《S/N：30dB》。

1、定义：以获得信号对杂音比为30dB的标准输出，需要输入的信号强度。

2、条件：频率-FM波段频偏-22.5KHZ调制频率-1KHz或400Hz电平强度－不定位VOL－标准输出。

3、方法：先将机器收正为90Mhz（98Mhz、106Mhz），电平（LEVEL）打在正常dB（40左右），音量收细至0dB处，然后去掉信号（即打下ON/OFF钮）再扭毫伏表三下，（即30dB，每扭一下为10Db），然后调信号发生器的电平（LEVEL），使没信号时指针与有信号的指针重复（若没重复也不能超过1个dBM），最后电平（LEVEL）显示的dB数就是此机的30dB实用灵敏度。

二、3%失真敏度（I.F.HSENSITITV《75khzDEV30%T.H.D》1、定义：表示接收机失真度为3%时的灵敏度。

2、条件：频率-90.1/98.1/106.1MHZ频偏-75KHZ调制频率-1KHz或400Hz电平强度－不定位VOL－不定位。

3、方法：先将机器收正为90Mhz（98Mhz、106Mhz），调制度打在78%，将失真仪打在DIST、10%（-20Db）档，然后分别调整音量电位器和发生器的电平（LEVEL）dB数，使失真仪指针指在3%失真灵敏度（例如：电平（LEVEL）dB数为11，那么3%失真灵敏度就是11）。

三、-3dB极限灵敏度（-3dBLIMITINGSENSITIVITY）1、定义：表示输出信号强度值，使输出从完全限制条件下降低3DB。

品牌规格材料磁石材质及加工工艺烦请工程补
充支架膜片材质及加工工艺烦请工程补
充音圈调音纸材质及加工工艺烦请工程补
充电子线华司材质及加工工艺烦请工程补
充护盖参数喇叭物料标准
阻抗：16±15%Ω 灵敏度：102±3db(1KHZ 1mW)
精度工艺音准可靠性
外观尺寸要求音频曲线1.喇叭音圈引出线必要要固定胶覆盖，另外固定胶要美观、整洁
2.喇叭盆架外沿干净整洁
3.喇叭极性点要明确（正极要有标示）
4.喇叭引线焊接要牢固
5.喇叭引线长度必须要符合规格
6.喇叭与喇叭盖连接处不允许有溢胶的现象
7.喇叭支架及护盖不允许有氧化的现象
烦请工程将喇叭的尺寸要求补充
烦请工程补充精度要求
喇叭整体干净；导磁U铁和T铁纯度高；引线及端子美观；
烦请工程补充音准要求
1.盐雾测试
2.高低温测试
3.灵敏度测试
4.阻抗测试
5.96H额定功率输入后特性正常;/最大耐受时间30分钟）
16±15%Ω阻抗
特殊备注
指定供应商名称\联系方式材质及加工工艺烦请工程补充
材质及加工工艺烦请工程补充
材质及加工工艺烦请工程补充
材质及加工工艺烦请工程补充
大耐受功率连续冲击后特性正常（100毫秒PMAX-IN+300毫秒P-IN=0总
附图
烦请工程补充音频曲线要求。

喇叭最大功率测试标准一、概述喇叭最大功率测试标准是一种用于评估扬声器系统性能的重要方法。

通过对喇叭的最大功率进行测试，可以了解其在额定频率下的最大声压级和失真程度。

本标准将介绍测试喇叭最大功率的步骤、设备、测试环境以及结果分析。

二、测试步骤与设备1.准备测试设备：声源设备（如音频发生器）、功率放大器、测量麦克风、测量仪器（如声级计、失真度计）、待测喇叭。

2.将待测喇叭连接到功率放大器上，确保连接正确无误。

3.将声源设备连接到功率放大器上，设置所需测试的音频信号（如正弦波、方波等）。

4.将测量麦克风放置在待测喇叭的正前方，距离1米，确保测量环境无其他噪音干扰。

5.调整声源设备的音量，使喇叭以不同的功率水平播放音频信号。

6.在每个功率水平下，使用测量仪器记录测量麦克风处的声压级和失真度。

7.重复步骤5和6，直至达到喇叭的最大承受功率。

三、测试环境与结果分析1.测试环境要求：测试环境应安静、无回声，且具有适当的吸声处理，以避免测试结果受到干扰。

2.结果分析：记录每个功率水平下的声压级和失真度数据，并绘制喇叭的功率-声压级曲线。

分析曲线可得知喇叭的最大声压级以及在达到最大声压级时的失真度。

这些数据可以用来评估喇叭的性能和质量。

四、注意事项1.在测试过程中，应确保设备连接正确且稳定，避免因连接不良导致测试结果不准确。

2.在测量过程中，应尽量保持测量环境的安静和无回声，以获得更准确的测试结果。

3.在分析结果时，应注意观察喇叭的功率-声压级曲线，了解其性能特点以及最大承受功率下的声压级和失真度表现。

这些数据可以作为评估喇叭性能的参考依据。

4.对于不同频率下的测试结果，应注意观察并分析其变化趋势，以便更好地了解喇叭在不同频率下的性能表现。

这将有助于评估喇叭的频率响应曲线，进而判断其音质和性能的优劣。

5.在评估喇叭性能时，除了关注最大承受功率下的声压级和失真度外，还应考虑其他因素，如频率响应、指向性、效率等。

这些因素共同决定了喇叭的整体性能和质量，因此在评估时需综合考虑。

喇叭测试方法
1 、用万用表测喇叭：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。

如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。

2 、用1欧姆档点试测量，喇叭里有响声的为好顶没有响声或无阻值的为坏的。

喇叭阻值小，一般为几欧姆，可以忽略。

如果点式测量喇叭里有响声，但不是一次声音的为不合格。

3、将表置于1欧姆档并调零，根据喇叭标称阻抗看测得结果，直流电阻约小于交流阻抗，同时会听到“嗒”声就是好的。
