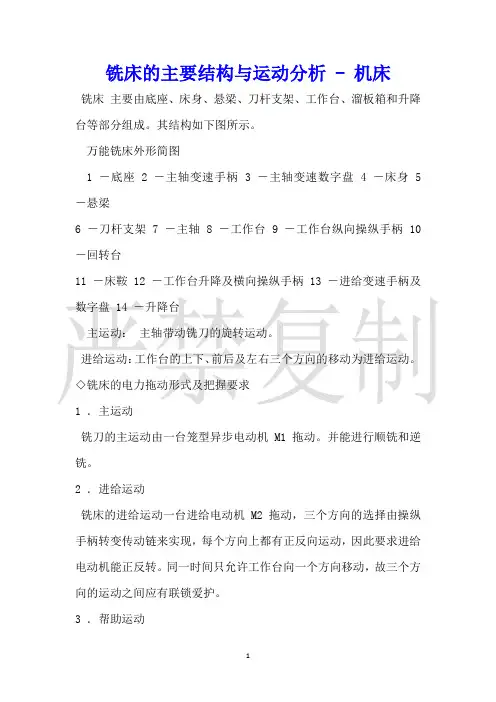

铣床的主要结构与运动分析 - 机床铣床主要由底座、床身、悬梁、刀杆支架、工作台、溜板箱和升降台等部分组成。
其结构如下图所示。
万能铣床外形简图1 －底座2 －主轴变速手柄3 －主轴变速数字盘4 －床身5 －悬梁6 －刀杆支架7 －主轴8 －工作台9 －工作台纵向操纵手柄 10 －回转台11 －床鞍 12 －工作台升降及横向操纵手柄 13 －进给变速手柄及数字盘 14 －升降台主运动：主轴带动铣刀的旋转运动。
进给运动：工作台的上下、前后及左右三个方向的移动为进给运动。
◇铣床的电力拖动形式及把握要求1 ．主运动铣刀的主运动由一台笼型异步电动机 M1 拖动。
并能进行顺铣和逆铣。
2 ．进给运动铣床的进给运动一台进给电动机 M2 拖动，三个方向的选择由操纵手柄转变传动链来实现，每个方向上都有正反向运动，因此要求进给电动机能正反转。
同一时间只允许工作台向一个方向移动，故三个方向的运动之间应有联锁爱护。
3 ．帮助运动铣床的帮助运动为工作台上下、左右、前后三个方向上的快速移动。
它是通过接受快速电磁铁 YA2 吸合来转变传动链的传动比从而实现快速移动的。
4 ．变速冲动为保证变速时齿轮易于啮合，减小齿轮端面的冲击，要求变速时有电动机冲动（短时转动）把握。
5 ．联锁把握依据工艺要求，主轴旋转与工作台进给应有联锁把握，即进给运动要在铣刀旋转之后才能进行，加工结束时必需在铣刀停转前停止进给运动；圆工作台的旋转运动与工作台的上下、左右、前后三个方向的运动之间也有联锁把握，即圆工作台旋转时，工作台不能向其他方向移动。
6 ．两地把握为操作便利，应能在两处把握各部件的起动停止。
7 ．冷却泵把握由一台电动机 M3 拖动，供应铣削时的冷却液。
简述数控铣床的各部分组成及其功能
数控铣床是一种用于加工金属、塑料等材料的机床，它是通过计算机
程序控制刀具和工件的移动来实现精密加工的。
下面将详细介绍数控
铣床的各部分组成及其功能。
1. 机身：数控铣床的主体部分，通常由铸造或焊接而成。
它支撑着所
有其他组件，并提供了稳定的加工平台。
2. 工作台：位于机身上方，用于固定待加工的工件。
通常由T型槽和
螺纹孔组成，以便夹紧和固定不同形状和大小的工件。
3. 刀架：用于固定刀具并使其能够在三个方向上移动。
刀架通常由主轴、伸缩臂、升降装置和旋转装置等组成。
4. 主轴：负责驱动刀具旋转并提供加工力。
主轴通常由电机、变速器、轴承和冷却系统等组成。
5. 控制系统：负责编程、监测和控制整个加工过程。
它包括计算机、
数控系统、编程软件和操作面板等组件。
6. 切削液系统：用于冷却和润滑切削过程中的刀具和工件。
它通常由
泵、储液箱、喷嘴和管道等组成。
7. 夹具：用于夹紧工件以保持其稳定性。
夹具通常由夹具底座、夹紧块和螺栓等组成。
8. 传感器：用于测量加工过程中的各种参数，如位置、速度、力和温度等。
传感器通常包括编码器、位移传感器和压力传感器等。
总之，数控铣床是一种高精度的机床，它由多个部分组成，每个部分都有特定的功能，共同协作实现精密加工。

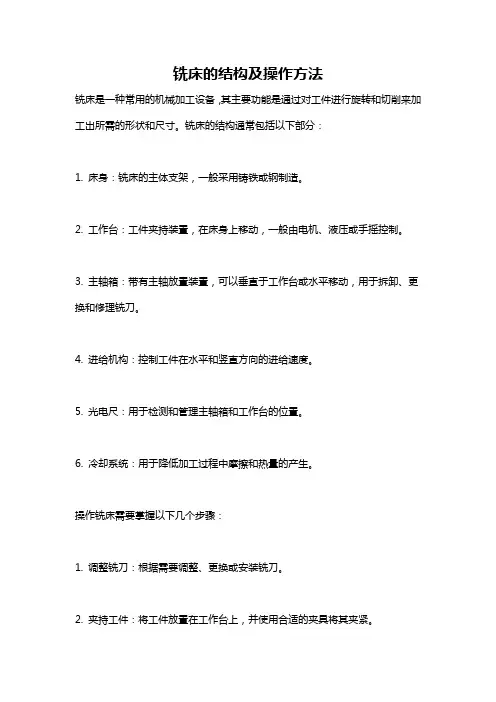

铣床的结构及操作方法
铣床是一种常用的机械加工设备，其主要功能是通过对工件进行旋转和切削来加工出所需的形状和尺寸。
铣床的结构通常包括以下部分：
1. 床身：铣床的主体支架，一般采用铸铁或钢制造。
2. 工作台：工件夹持装置，在床身上移动，一般由电机、液压或手摇控制。
3. 主轴箱：带有主轴放置装置，可以垂直于工作台或水平移动，用于拆卸、更换和修理铣刀。
4. 进给机构：控制工件在水平和竖直方向的进给速度。
5. 光电尺：用于检测和管理主轴箱和工作台的位置。
6. 冷却系统：用于降低加工过程中摩擦和热量的产生。
操作铣床需要掌握以下几个步骤：
1. 调整铣刀：根据需要调整、更换或安装铣刀。
2. 夹持工件：将工件放置在工作台上，并使用合适的夹具将其夹紧。
3. 调整工作台：根据需要，调整工作台的位置和旋转角度。
4. 开启主轴：开启主轴箱并调整其速度和功率。
5. 进给工件：通过进给机构控制工件在水平和竖直方向的进给速度。
6. 整理铣床：加工完成后，清除床身和工作台上的碎片和油脂，将铣刀安装回原位。
7. 关闭铣床：关闭主轴箱和冷却系统，然后关闭铣床。
铣床操作的基本知识一、铣床的概述铣床是一种常用的金属加工机床，通过旋转刀具将工件表面的金属材料切削去除，以达到加工和成型的目的。
本文将详细介绍铣床的基本知识和操作要点。
二、铣床的结构和工作原理铣床主要由床身、滑台、工作台、主轴、进给机构等组成。
床身用于支撑和固定各部件，滑台用于移动工件，而工作台用于夹持工件。
主轴是刀具的驱动部件，进给机构则控制切削过程中的进给速度和方向。
三、铣床的分类根据不同的切削方式和结构特点，铣床可以分为：立式铣床、卧式铣床、龙门铣床、车削铣床等。
每种铣床都有其适用的加工情况，具体选择应根据工件特点和加工要求进行考虑。
3.1 立式铣床立式铣床的刀具装在主轴上，在床身的纵向移动，适用于小型零件的加工。
由于立式铣床主轴靠近工作台，所以工件容易装夹和定位，操作也相对简单。
3.2 卧式铣床卧式铣床的主轴是水平布置的，刀具装在主轴框架上，适用于大型和重型工件的加工。
相比于立式铣床，卧式铣床切削时稳定性更好，能够承受更大的切削力。
3.3 龙门铣床龙门铣床的主轴和工作台都在横向移动，适用于大型工件的加工。
由于龙门铣床具有较大的工作空间和刚性好的特点，常用于加工大型铸件和模具。
3.4 车削铣床车削铣床是一种结合了车床和铣床的机床，可以实现既能车削又能铣削的多功能加工。
车削铣床广泛应用于航空航天、汽车制造、模具加工等行业。
四、铣削刀具的选择和使用铣削刀具是铣床加工中的关键工具，正确选择和使用刀具能够提高加工效率和质量，也能够延长刀具的使用寿命。
4.1 刀具材料常见的刀具材料有高速钢、硬质合金、陶瓷等。
根据不同的切削情况和工件材料，选择合适的刀具材料能够提高切削速度和刀具寿命。
4.2 刀具类型铣床常用的刀具类型有立铣刀、面铣刀、T型槽铣刀、球型铣刀等。
根据加工要求和切削情况，选择合适的刀具类型能够实现不同的加工效果。
4.3 刀具涂层刀具涂层能够提高刀具表面的硬度和润滑性，减少摩擦和磨损，并有效延长刀具的使用寿命。

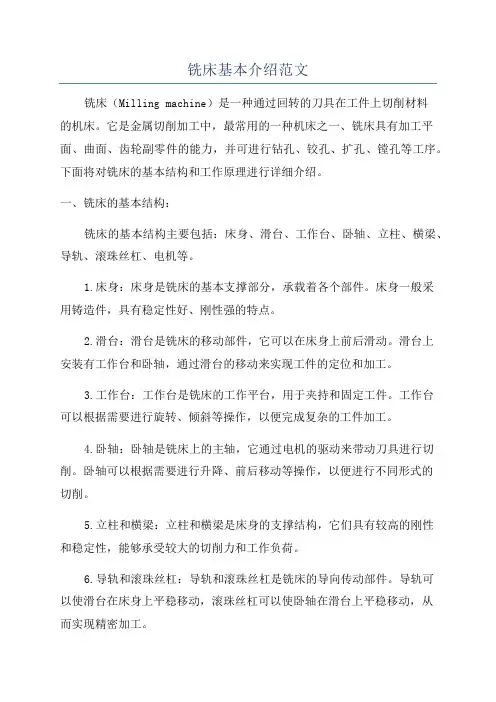

铣床基本介绍范文铣床（Milling machine）是一种通过回转的刀具在工件上切削材料的机床。
它是金属切削加工中，最常用的一种机床之一、铣床具有加工平面、曲面、齿轮副零件的能力，并可进行钻孔、铰孔、扩孔、镗孔等工序。
下面将对铣床的基本结构和工作原理进行详细介绍。
一、铣床的基本结构：铣床的基本结构主要包括：床身、滑台、工作台、卧轴、立柱、横梁、导轨、滚珠丝杠、电机等。
1.床身：床身是铣床的基本支撑部分，承载着各个部件。
床身一般采用铸造件，具有稳定性好、刚性强的特点。
2.滑台：滑台是铣床的移动部件，它可以在床身上前后滑动。
滑台上安装有工作台和卧轴，通过滑台的移动来实现工件的定位和加工。
3.工作台：工作台是铣床的工作平台，用于夹持和固定工件。
工作台可以根据需要进行旋转、倾斜等操作，以便完成复杂的工件加工。
4.卧轴：卧轴是铣床上的主轴，它通过电机的驱动来带动刀具进行切削。
卧轴可以根据需要进行升降、前后移动等操作，以便进行不同形式的切削。
5.立柱和横梁：立柱和横梁是床身的支撑结构，它们具有较高的刚性和稳定性，能够承受较大的切削力和工作负荷。
6.导轨和滚珠丝杠：导轨和滚珠丝杠是铣床的导向传动部件。
导轨可以使滑台在床身上平稳移动，滚珠丝杠可以使卧轴在滑台上平稳移动，从而实现精密加工。
二、铣床的工作原理：铣床的工作原理是通过将工件夹持在工作台上，并利用卧轴带动刀具进行切削，从而实现对工件进行加工。
1.定位：首先，要将工件正确地夹持在工作台上。
可以使用夹具、钳子等夹具将工件固定在工作台上，保证工件的稳定性和精度。
2.设定切削参数：根据工件的加工要求，确定切削的深度、进给量和转速等参数。
这些参数通常由加工工艺和切削材料决定。
3.开机操作：调整好切削参数后，将铣床的电机启动，使刀具开始旋转。
同时，控制滑台和卧轴的移动，使刀具能够切削工件的表面。
4.切削过程：刀具在卧轴的带动下，沿着工件表面进行旋转切削。
切削时，刀具要与工件表面保持一定的切削进给量，并且按照规定的路径进行切削。
铣床的组成和基本结构铣床有一个机动驱动主轴。
夹持多齿刀具的心轴配入此主轴中。
旋转圆刀具的切削刃或齿在此刀具的每一转切除的金属为一掌握量。
工作件装在可运动的工作台上并向铣刀进刀。
工作台可以手动进刀或自动进刀。
当几个铣刀装在心轴上，在一次操作中几个面可以同时加工。
在这个部分主要分为铣床的构成和铣床的基本机构两个部分。
先在铣床的基本构成解释了铣床的节本结构，然后在铣床的构成部分具体的介绍了铣床的一些详细结构。
铣床的基本机构以升降台铣床为例，一般是由立柱，铣头，工作台，床鞍，升降台，床身等构成。
升降台铣床的主要特点是带有升降台。
升降台可以沿着床身上的导轨上下移动，工作台安装在升降台上面，并能前后左右移动。
所以升降台铣床加工工件时很敏捷，用途很广。
铣床有一个机动驱动主轴。
夹持多齿刀具的心轴配入此主轴中。
旋转圆刀具的切削刃或齿在此刀具的每一转切除的金属为一掌握量。
工作件装在可运动的工作台上并向铣刀进刀。
工作台可以手动进刀或自动进刀。
当几个铣刀装在心轴上，在一次操作中几个面可以同时加工。
以膝及柱铣床为例。
膝及柱通常铸成一件，作成铣床的主要铸件。
柱有厚强及强力支撑用来支持机器的其他零件，并通常包含一柜冷却剂用于切削降温。
柱里面空间装有驱动电动机及齿轮机构，以此传送力到主轴及工作台。
柱的上部支持上臂。
上臂设计因机器制造厂而异。
心轴支座滑动在上臂上。
心轴支座夹紧在上臂上，并支持铣刀心轴。
心轴支座之下端轴承与主轴的中心完全对正。
内部支座靠近中心支持心轴。
主轴是空心的，他旋转于柱上端的轴承中；前端有推拔孔以接收铣床心轴的标准柄。
在柱上面有一宽滑槽，通常为鸠尾设计，以备滑动膝或托架的正确对正。
膝可以在柱上升起及降落对各种尺寸的工作可以调整进刀深度。
膝是一个铸铁，两边加工成直角。
膝的垂直加工边在柱面上的导路滑动。
膝的上面与垂直面加工成直角，并支持在膝上或向着或离开柱面滑动的鞍座。
有一个强度很高的升降螺升降此膝。
鞍座装在膝的上面并支持工作台，在鞍座上的精确加工面，通常为鸠尾状，装着铣床工作台。
数控铣床的结构类型与坐标系统1. 引言数控铣床是一种用于对工件进行铣削加工的机床，采用数控技术实现工件的自动加工。
在数控铣床的应用中，结构类型和坐标系统是两个重要的概念。
本文将详细介绍数控铣床的结构类型和坐标系统。
2. 数控铣床的结构类型数控铣床的结构类型主要分为卧式数控铣床和立式数控铣床两种。
2.1 卧式数控铣床卧式数控铣床是指工作台水平放置，铣刀在工件上方进行铣削加工的数控铣床。
卧式数控铣床适用于大型、重型工件的加工，具有切削稳定性好、工件定位精度高等优点。
同时，卧式数控铣床具有较大的工作台行程，适用于进行大幅度的切削。
2.2 立式数控铣床立式数控铣床是指铣刀在工件侧面进行铣削加工的数控铣床。
立式数控铣床适用于中小型工件的加工，具有操作便捷、占地面积小等优点。
立式数控铣床与卧式数控铣床相比，工作台行程较小。
3. 数控铣床的坐标系统数控铣床的坐标系统是指用来确定加工位置和方向的一组坐标系。
常用的坐标系统包括绝对坐标系统和相对坐标系统。
3.1 绝对坐标系统绝对坐标系统是指以数控铣床的参考点为原点，确定工件上每个点的坐标值。
绝对坐标系统适用于工件加工范围较小、工件形状复杂的情况。
在使用绝对坐标系统时，需要精确测量出加工位置的坐标值，添加到程序中进行加工。
3.2 相对坐标系统相对坐标系统是指以加工起点为原点，确定工件上其他点的坐标值。
相对坐标系统适用于工件加工范围较大、加工位置相对固定的情况。
在使用相对坐标系统时，只需要确定加工起点的坐标值，其他点的坐标值通过相对于加工起点的偏移量来确定。
4. 结论数控铣床的结构类型和坐标系统在加工过程中起着重要的作用。
卧式数控铣床适用于大型、重型工件的加工，而立式数控铣床适用于中小型工件的加工。
绝对坐标系统和相对坐标系统可以根据加工要求和工件特点选择使用。
综上所述，了解数控铣床的结构类型和坐标系统对于合理选择数控铣床和进行加工操作具有重要意义。
以上就是数控铣床的结构类型与坐标系统的相关内容。

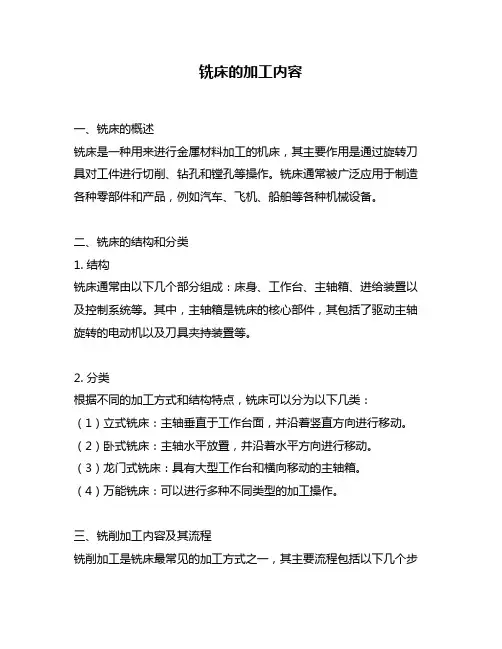

铣床的加工内容一、铣床的概述铣床是一种用来进行金属材料加工的机床，其主要作用是通过旋转刀具对工件进行切削、钻孔和镗孔等操作。
铣床通常被广泛应用于制造各种零部件和产品，例如汽车、飞机、船舶等各种机械设备。
二、铣床的结构和分类1. 结构铣床通常由以下几个部分组成：床身、工作台、主轴箱、进给装置以及控制系统等。
其中，主轴箱是铣床的核心部件，其包括了驱动主轴旋转的电动机以及刀具夹持装置等。
2. 分类根据不同的加工方式和结构特点，铣床可以分为以下几类：（1）立式铣床：主轴垂直于工作台面，并沿着竖直方向进行移动。
（2）卧式铣床：主轴水平放置，并沿着水平方向进行移动。
（3）龙门式铣床：具有大型工作台和横向移动的主轴箱。
（4）万能铣床：可以进行多种不同类型的加工操作。
三、铣削加工内容及其流程铣削加工是铣床最常见的加工方式之一，其主要流程包括以下几个步骤：1. 工件夹紧：将待加工的工件固定在工作台上，并使用卡盘等装置进行夹紧。
2. 刀具选择：根据不同的加工要求和工件材料，选择合适的刀具进行加工。
3. 刀具安装：将选好的刀具安装在主轴箱中，并进行调整和校正。
4. 加工参数设置：根据不同的切削条件和要求，设置适当的进给速度、转速和深度等参数。
5. 开始加工：启动铣床并开始进行切削操作，同时通过控制系统对加工过程进行监控和调整。
6. 完成加工：当完成所需的加工操作后，停止铣床并取出已经加工好的零部件。
四、铣削加工注意事项1. 选择合适的刀具材料和形状；2. 设置合适的进给速度、转速和深度等参数；3. 确保机床运行平稳，并及时对机床进行维护保养；4. 对于大型或复杂结构的零部件，需要进行多次精细加工以确保加工精度；5. 进行加工操作时需要注意安全，必须带好防护装置和个人防护用品。
五、铣削加工的应用领域铣削加工是一种广泛应用于各种机械制造领域的加工方式。
其常见的应用领域包括：1. 汽车制造：铣削加工被广泛应用于汽车发动机、底盘和车身等部位的制造；2. 航空航天：铣削加工在飞机、卫星和导弹等航空航天设备的制造中具有重要作用；3. 电子制造：铣削加工被广泛应用于电子产品的外壳和零部件的制造；4. 机械制造：铣削加工被广泛应用于各种机械设备和零部件的制造。
简述数控铣床的基本组成
数控铣床是一种能够以计算机控制对工件进行精密切削的机床。
其主要由以下几个部分组成：
1.床身：数控铣床的床身是整个机床的基础结构，用来承载和支撑各个部件。
2.主轴箱：主轴箱是数控铣床的重要组成部分，主要包括主轴、主轴箱壳体、主轴调速装置等。
3.工作台：工作台是数控铣床的工件安装和加工的平台，可以上下、左右、前后运动。
4.数控系统：数控系统是整个数控铣床的核心，用来控制刀具和工件之间的相对运动。
5.刀库：刀库是数控铣床用来存储刀具的位置，其根据需要可装配不同的刀具。
6.冷却系统：数控铣床加工时需要冷却液来冷却加工区域，散热和冷却切屑。
7.操作单元：数控铣床的操作单元由操作面板和控制柜组成，是操作者和数控系统之间的桥梁。
除了以上几个主要的组成部分外，数控铣床还包括电气系统、润滑系统、机床保护装置等部分，这些都对机床的性能和加工质量起到重要的作用。

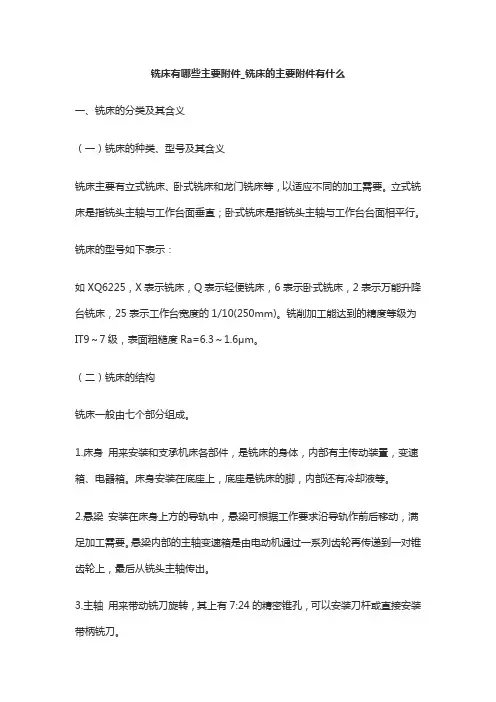

铣床的结构种类
立式铣床操作规定
1：严禁操作者超负荷使用设备。
2：开车前，必须按照巡回检查点仔细进行检查，并按润滑图表进行润滑。
3：停车八小时以上再开动设备时，应先低速转动三至五分钟，确认润滑系统通畅各部运动正常后，再开始工作。
4：使用中不准离开和委托他人照管，不准拆掉安全防护装置，不准拆卸跟位档铁。
5：横梁主轴工作台和升降台在移动前应先松开紧固螺钉，清除周围杂物，擦净导轨和涂油。
6：在快速或自动进给时应先调整好限程档铁。
7：工作中必须经常检查设备，各部的运转和润滑情况。
如运转或润滑不良时，应停止使用。
8：工作台面禁放工、卡量具和工件。
9：调整自动循环时开车前必须检查机床自动循环的正确性。
10：工作完成将各手柄置于非工作位置，工作台放在中间位置，升降台落在下面并切断电源。
立式铣床结构分类
(1)台式铣床：小型的用于铣削仪器、仪表等小型零件的铣床。
(2)悬臂式铣床：铣头装在悬臂上的铣床，床身水平布置，悬臂通常可沿床身一侧立柱导轨作垂直移动，铣头沿悬臂导轨移动。
(3)滑枕式铣床：主轴装在滑枕上的铣床，床身水平布置，滑枕可沿滑鞍导轨作横向移动，滑鞍可沿立柱导轨作垂直移动。
(4)龙门式铣床：床身水平布置，其两侧的立柱和连接梁构成门架的铣床。
铣头装在横梁和立柱上，可沿其导轨移动。
通常横梁可沿立柱导轨垂向移动，工作台可沿床身导轨纵向移动。
用于大件加工。
(5)平面铣床：用于铣削平面和成型面的铣床，床身水平布置，通常工作台沿床身导轨纵向移动，主
轴可轴向移动。
它结构简单，生产效率高。
(6)仿形铣床：对工件进行仿形加工的铣床。
一般用于加工复杂形状工件。
(7)升降台铣床：具有可沿床身导轨垂直移动的升降台的铣床，通常安装在升降台上的工作台和滑鞍可分别作纵向、横向移动。
(8)摇臂铣床：摇臂装在床身顶部，铣头装在摇臂一端，摇臂可在水平面内回转和移动，铣头能在摇臂的端面上回转一定角度的铣床。
(9)床身式铣床：工作台不能升降，可沿床身导轨作纵向移动，铣头或立柱可作垂直移动的铣床。
(10)专用铣床：例如工具铣床：用于铣削工具模具的铣床，加工精度高，加工形状复杂。
立式铣床易损件的修复方法：
立式铣床立铣头中，主要易损件有主轴、主轴套筒及套筒体孔。
这些零件，在不发生严重磨损以致失效的情况下一般都可做一定的修复后继续使用。
各磨损件修复方法如下：
1、主轴的修复：XA5032立式铣床的铣头的主轴结构与XA6132卧式铣床铣头主轴结构基本一致，其修复方法可参照进行。
2、套筒体孔的修复：套筒体孔的磨损会导致孔的圆度、圆柱度误差增加，表面粗糙度变差。
由于在正常使用下，不会产生严重的磨损，故一般只需要通过研磨修复，即可恢复精度。
但在修复之前需要单独做一套研磨棒以供研磨时使用。
3、套筒的修复：当套筒磨损量不大，体孔修复量也小的情况下，对套筒修复后可以继续使用。
修复的目的是补偿其外径磨损量，使套筒与体孔的配合间隙达到要求。
套筒的修复一般采用镀铁修复工艺，或更换新套筒。
一、主轴外锥面损伤的修复
XA5032立铣主轴前端1:12外锥面是轴承3的安装基准面，左侧外圆是调整环2的安装基准面，他们间的磨损影响主轴精度及切削性能。
本次修理采用电刷镀技术进行修复。
电刷镀主要优点是电刷镀层与主轴材质（45#钢）的结合强度大于70N/mm2，工件加热温度小于70℃，不会引起主轴变形和金相变化，能够满足主轴的修复要求。
1．电刷镀工艺流程
主轴表面机械准备→电净→自来水冲洗→1#活化液活化→自来水冲洗→3#活化液活化→自来水冲洗→无电擦拭→刷镀特种镍打底层→刷镀快速镍作尺寸层至规定厚度→镀后处理→镀层的机械加工。
2．电刷镀工艺流程内容
（1）镀前机械准备
将主轴装夹在车床上，分别修复两端60°中心孔，表面粗糙度Ra0.8。
然后上万能外圆磨床以中心孔为基准磨1:12外锥面及左侧外园，磨量少些较好。
然后用丙酮清洗待镀表面，并用涤纶胶纸将不镀的邻近部位粘贴保护好，以防误镀。
（2）电净
在上述清理的基础上，用电净液通电处理工件待镀表面，去油除锈。
去油标准是冲水时水膜能在工件表面均匀分开。
注意电净时间要短，以减少工件渗氢。
（3）活化
选用合适的活化液对工件表面进行活化，以除去工件表面的氧化膜使工件表面露出金属基体，为镀层与基体良好结合创造条件。
但要注意避免由于电流大、活化时间长、工件温升大而造成的工件表面产生氧化层。
发现氧化层后应立即清除干净。
（4）刷过渡层
在活化的基础上，紧接着就刷镀特殊镍作为过渡层，其刷镀层厚2μm即可。
刷镀它主要是为了提高镀层与基体的结合强度及稳定性。
（5）刷镀工作层
刷镀过渡层后刷镀工作层快速镍，不必水洗。
先无电擦拭3~5μm后，极性、电压、转速不变即可通电接着刷镀。
用温水浸泡主轴，给镀液加热到50℃，开始镀时用低电流，然后逐渐增大电流，避免因主轴和镀液温度过低而选用高电压、大电流造成镀层应力过大、镀层开裂剥离。
（6）电刷镀后的收尾处理
除去保护阳极的屏蔽物，清洗工件上残留的镀液，并作防锈处理。
（7）主轴镀层恢复尺寸的机械加工
将主轴装夹在万能外圆磨床上，选用绿碳化硅砂轮。
因镍镀层在磨削时无火花，为便于对刀，在镀层上涂上红丹粉。
因1:12外锥面只是大端有磨损，所以只需找正1:12外锥面未损伤的大面，将镀层恢复处磨削接平；也可与新轴承的锥孔配研，着色覆盖率达到80％以上即可。
二、轴承E46117的预加负荷工作
为提高主轴支承的刚度，减少主轴轴向窜动量，应对轴承E46117施加预加负荷，使滚动体和内外环间产生预变形，以消除间隙、提高轴旋转精度和刚性、降低振动和噪声、提高轴承负荷均匀性和使用寿命。
轴承预加负荷施加方法如下。
1．轴承E46117为背靠背式成对配置，施加预加负荷的工作原理如图2所示。
图中放置状态正好是轴承在主轴装配的实际状态。
预加负荷F通过圆饼1、检测垫圈3、下垫4将预加负荷施加于配对轴承之上，底座5为支承体。
用内径千分表6测量轴承内圈端面的距离。
