数控机床的结构组成

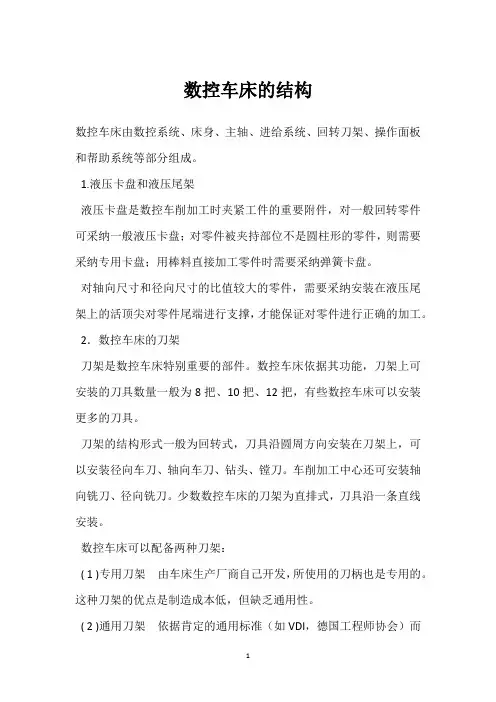

数控车床的结构
数控车床由数控系统、床身、主轴、进给系统、回转刀架、操作面板和帮助系统等部分组成。

1.液压卡盘和液压尾架
液压卡盘是数控车削加工时夹紧工件的重要附件，对一般回转零件可采纳一般液压卡盘；对零件被夹持部位不是圆柱形的零件，则需要采纳专用卡盘；用棒料直接加工零件时需要采纳弹簧卡盘。

对轴向尺寸和径向尺寸的比值较大的零件，需要采纳安装在液压尾架上的活顶尖对零件尾端进行支撑，才能保证对零件进行正确的加工。

2．数控车床的刀架
刀架是数控车床特别重要的部件。

数控车床依据其功能，刀架上可安装的刀具数量一般为8把、10把、12把，有些数控车床可以安装更多的刀具。

刀架的结构形式一般为回转式，刀具沿圆周方向安装在刀架上，可以安装径向车刀、轴向车刀、钻头、镗刀。

车削加工中心还可安装轴向铣刀、径向铣刀。

少数数控车床的刀架为直排式，刀具沿一条直线安装。

数控车床可以配备两种刀架：
( 1 )专用刀架由车床生产厂商自己开发，所使用的刀柄也是专用的。

这种刀架的优点是制造成本低，但缺乏通用性。

( 2 )通用刀架依据肯定的通用标准（如VDI，德国工程师协会）而
生产的刀架，数控车床生产厂商可以依据数控车床的功能要求进行选择配置。

3．铣削动力头
数控车床刀架上安装铣削动力头后可以大大扩展数控车床的加工力量。

4．数控车床的刀具
在数控车床或车削加工中心上加工零件时，应依据车床的刀架结构和可以安装刀具的数量，合理、科学地支配刀具在刀架上的位置，并留意避开刀具在静止和工作时，刀具与机床、刀具与工件及刀具相互之间的干涉现象。

数控车床上常用的刀具如图所示。

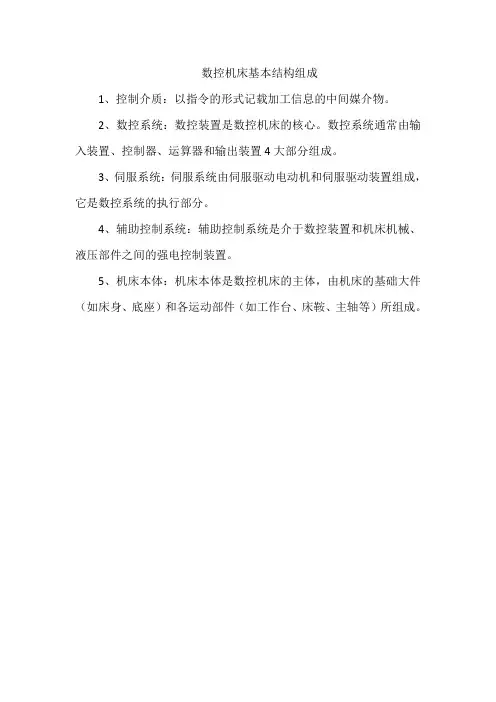

数控机床基本结构组成
1、控制介质：以指令的形式记载加工信息的中间媒介物。

2、数控系统：数控装置是数控机床的核心。

数控系统通常由输入装置、控制器、运算器和输出装置4大部分组成。

3、伺服系统：伺服系统由伺服驱动电动机和伺服驱动装置组成，它是数控系统的执行部分。

4、辅助控制系统：辅助控制系统是介于数控装置和机床机械、液压部件之间的强电控制装置。

5、机床本体：机床本体是数控机床的主体，由机床的基础大件（如床身、底座）和各运动部件（如工作台、床鞍、主轴等）所组成。

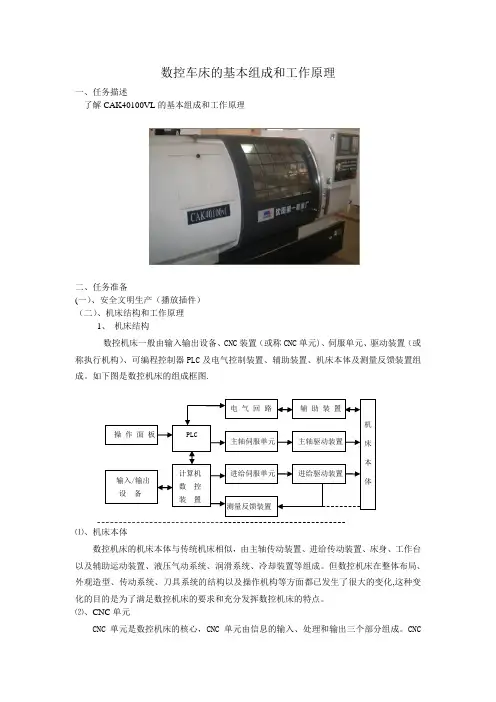

数控车床的基本组成和工作原理一、任务描述了解CAK40100VL 的基本组成和工作原理二、任务准备(一）、安全文明生产（播放插件）（二）、机床结构和工作原理1、 机床结构数控机床一般由输入输出设备、CNC 装置（或称CNC 单元)、伺服单元、驱动装置（或称执行机构）、可编程控制器PLC 及电气控制装置、辅助装置、机床本体及测量反馈装置组成。

如下图是数控机床的组成框图.⑴、机床本体数控机床的机床本体与传统机床相似，由主轴传动装置、进给传动装置、床身、工作台以及辅助运动装置、液压气动系统、润滑系统、冷却装置等组成。

但数控机床在整体布局、外观造型、传动系统、刀具系统的结构以及操作机构等方面都已发生了很大的变化,这种变化的目的是为了满足数控机床的要求和充分发挥数控机床的特点。

⑵、CNC 单元CNC 单元是数控机床的核心，CNC 单元由信息的输入、处理和输出三个部分组成。

CNC 电 气 回 路辅 助 装 置 PLC 主轴伺服单元 操 作 面 板 主轴驱动装置 进给驱动装置 测量反馈装置进给伺服单元 输入/输出设 备 计算机 数 控装 置 机床本体单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。

⑶输入/输出设备输入装置将各种加工信息传递于计算机的外部设备。

在数控机床产生初期，输入装置为穿孔纸带，现已淘汰，后发展成盒式磁带，再发展成键盘、磁盘等便携式硬件，极大方便了信息输入工作,现通用DNC网络通讯串行通信的方式输入.输出指输出内部工作参数（含机床正常、理想工作状态下的原始参数，故障诊断参数等），一般在机床刚工作状态需输出这些参数作记录保存，待工作一段时间后,再将输出与原始资料作比较、对照，可帮助判断机床工作是否维持正常。

⑷伺服单元伺服单元由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。

数控机床组成、工作原理以及特点第一节数控机床的组成数控机床是机电一体化的典型产品，是集机床、计算机、电动机及拖动、动控制、检测等技术为一体的自动化设备。

数控机床的基本组成包括控制介质、数控装置、伺服系统、反馈装置及机床本体见图2 - 1。

图2-1 数控机床组成一、控制介质数控机床工作时，不要人去直接操作机床，但又要执行人的意图，这就必须在任何数控机床之间建立某种联系，这种联系的中间媒介物称之为控制介质。

在普通机床上加工零件时，由工人按图样和工艺要求进行加工。

在数控机床加工时，控制介质是存储数控加工所需要的全部动作和刀具相对于工件位置等信息的信息载体，它记载着零件的加工工序。

数控机床中，常用的控制介质有穿孔纸带、穿孔卡片、磁带和磁盘或其他可存储代码的载体，至于采用哪一种，则取决于数控装置的类型。

早期时，使用的是8单位（8孔）穿孔纸带，并规定了标准信息代码ISO（国际标准化组织制定）和EIA（美国电子工业协会制定）两种代码。

二、数控装置数控装置是数控机床的核心。

其功能是接受输入装置输入的数控程序中的加工信息，经过数控装置的系统软件或逻辑电路进行译码、运算和逻辑处理后，发出相应的脉冲送给伺服系统，使伺服系统带动机床的各个运动部件按数控程序预定要求动作。

一般由输入输出装置、控制器、运算器、各种接口电路、CRT显示器等硬件以及相应的软件组成。

数控装置作为数控机床“指挥系统”，能完成信息的输入、存储、变换、插补运算以及实现各种控制功能。

它具备的主要功能如下：1）多轴联动控制。

2）直线、圆弧、抛物线等多种函数的插补。

3）输入、编辑和修改数控程序功能。

4）数控加工信息的转换功能：ISO/EIA代码转化，米英制转换，坐标转换，绝对值和相对值的转换，计数制转换等。

5）刀具半径、长度补偿，传动间隙补偿，螺距误差补偿等补偿功能。

6）实现固定循环、重复加工、镜像加工等多种加工方式选择。

7）在CRT上显示字符、轨迹、图形和动态演示等功能。

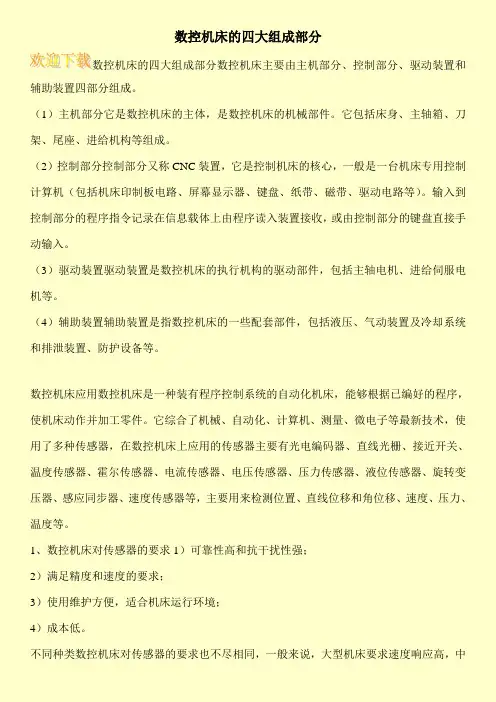

数控机床的四大组成部分
数控机床的四大组成部分数控机床主要由主机部分、控制部分、驱动装置和辅助装置四部分组成。

（1）主机部分它是数控机床的主体，是数控机床的机械部件。

它包括床身、主轴箱、刀架、尾座、进给机构等组成。

（2）控制部分控制部分又称CNC装置，它是控制机床的核心，一般是一台机床专用控制计算机（包括机床印制板电路、屏幕显示器、键盘、纸带、磁带、驱动电路等）。

输入到控制部分的程序指令记录在信息载体上由程序读入装置接收，或由控制部分的键盘直接手动输入。

（3）驱动装置驱动装置是数控机床的执行机构的驱动部件，包括主轴电机、进给伺服电机等。

（4）辅助装置辅助装置是指数控机床的一些配套部件，包括液压、气动装置及冷却系统和排泄装置、防护设备等。

数控机床应用数控机床是一种装有程序控制系统的自动化机床，能够根据已编好的程序，使机床动作并加工零件。

它综合了机械、自动化、计算机、测量、微电子等最新技术，使用了多种传感器，在数控机床上应用的传感器主要有光电编码器、直线光栅、接近开关、温度传感器、霍尔传感器、电流传感器、电压传感器、压力传感器、液位传感器、旋转变压器、感应同步器、速度传感器等，主要用来检测位置、直线位移和角位移、速度、压力、温度等。

1、数控机床对传感器的要求1）可靠性高和抗干扰性强；
2）满足精度和速度的要求；
3）使用维护方便，适合机床运行环境；
4）成本低。

不同种类数控机床对传感器的要求也不尽相同，一般来说，大型机床要求速度响应高，中。

1．2 数控机床的组成及基本工作原理一、数控机床组成数控机床由：程序、输人/输出装置、CNC单元、伺服系统、位置反馈系统、机床本体组成。

1、程序的存储介质，又称程序载体1)穿孔纸带（过时、淘汰）；2)盒式磁带（过时、淘汰）；3)软盘、磁盘、U盘；4)通信。

2、输人/输出装置1)对于穿孔纸带，配用光电阅读机；（过时、淘汰）；2)对于盒式磁带，配用录放机；（过时、淘汰）；3)对于软磁盘，配用软盘驱动器和驱动卡；4)现代数控机床，还可以通过手动方式(MDI方式)；5)DNC网络通讯、RS232串口通讯。

3、CNC单元CNC单元是数控机床的核心，CNC单元由信息的输入、处理和输出三个部分组成。

CNC单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。

其它的还有主运动部件的变速、换向和启停信号；选择和交换刀具的刀具指令信号，冷却、润滑的启停、工件和机床部件松开、夹紧、分度台转位等辅助指令信号等。

准备功能：G00,G01,G02,G03,辅助功能：M03，M04刀具、进给速度、主轴：T，F，S4、伺服系统由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。

它的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。

对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离。

每个进给运动的执行部件都有相应的伺服驱动系统，整个机床的性能主要取决于伺服系统。

如三轴联动的机床就有三套驱动系统。

脉冲当量：每一个脉冲信号使机床移动部件移动的位移量。

常用的脉冲当量为0.001mm/脉冲。

5、位置反馈系统（检测反馈系统）伺服电动机的转角位移的反馈、数控机床执行机构(工作台)的位移反馈。

包括光栅、旋转编码器、激光测距仪、磁栅等。

（作业：让同学们网上查找反馈元件，下节课用5分钟自述所查内容）反馈装置把检测结果转化为电信号反馈给数控装置，通过比较，计算实际位置与指令位置之间的偏差，并发出偏差指令控制执行部件的进给运动。

数控机床的组成随着计算机技术的发展，数控机床广泛采用了计算机数控（CNC）系统，如图1所示：其组成包括：加工程序、输入装置、数控系统、伺服系统、反馈系统、辅助控制装置和机床本体组成。

图1数控机床的组成（一）加工程序数控机床工作时，不需要工人直接去操作，要对数控机床进行控制，必须编制加工程序。

加工程序是数控机床自动加工零件的工作指令。

在对加工零件进行工艺分析的基础上确定：零件坐标系在机床坐标系上的相对位置，即零件在机床上的安装位置；刀具与零件相对运动的尺寸参数；零件加工的工艺路线或加工顺序；主运动的启、停、换向、变速；进给运动的速度、位移大小等工艺参数，以及辅助装置的动作。

这样得到零件的所有运动、尺寸、工艺参数等加工信息，然后用标准的由文字、数字和符号组成的数控代码，按规定的方法和格式，编制零件加工的数控程序单。

编制程序的工作可由人工进行，或者在数控机床以外用自动编程计算机系统来完成，比较先进的数控机床，可以在它的数控装置上直接编程。

编好的数控程序，存放在便于输入到数控装置的一种存储载体上，它可以是穿孔纸带、录音磁卡、软磁盘等，采用哪一种存储载体，取决于数控装置的设计类型。

（二）输入装置输人装置的作用是将控制介质（信息载体）上的数控代码变成相应的电脉冲信号，传送并存入数控系统内。

根据程序存储介质的不同，输入装置可以是光电阅读机、录音机或软盘驱动器有些数控机床，不用任何程序存储载体，而是将数控程序单的内容通过数控系统上的键盘，用手工方式(MDI方式)输入或者将数控程序由编程计算机用通信方式传送到数控系统中。

（三）数控系统数控系统是一种位置控制系统，是机床自动化加工的核心。

主要有主控制系统、运算器、存储器、输入输出接口五大部分组成。

进行零件加工时，总是先将编写好的零件程序输入到系统的内存中，而后系统根据输入的程序段插补出理想的轨迹，并控制执行部件加工出合格的零件。

数控系统接受输入装置送来的脉冲信息，经过数控装置的逻辑电路或系统软件进行编译、运算和逻辑处理后，输出各种信号和指令来控制机床的各个部分，进行规定的、有序的动作。
