西安巨浪掀翻高精密车床进口的技术围栏作者：来源：《科技创新与品牌》2023年第07期随着中国社会经济的发展，智能制造行业的技术应用迅速发展，已经普及到制造业、交通、汽车、渔业、农业等领域。
行业细分还在不断发展，智能制造不仅可以有效地提高企业制造效率，还能及时地解决生产过程中的各种问题。
而智能制造装备是先进制造技术、信息技术和智能技术在装备产品上的集成和融合，体现了制造业的智能化发展要求。
在“中国制造2025”重点扶持企业中，有一家位于西安市西咸新区沣东新城的企业——西安巨浪精密机械有限公司（以下简称“西安巨浪”）。
西安巨浪成立于2014年7月，是专业从事高端精密数控车床和工业自动化设备研发、生产、销售、服务于一体的国家级高新技术企业。
公司拥有国家技术专利70多项，其中发明专利15项、软件著作权4项，还有数十项科研成果已转化为公司现有产品，产品覆盖排刀车、刀塔车、小型加工中心、一体化自动化生产线设备等。
近年来，西安巨浪不断增强自主创新能力，优化战略布局，提升产业优势，实现了产品升级换代、技术工艺提升等新的发展，取得了良好的效益。
公司核心技术包括高精度伺服刀塔技术、同步永磁电主轴技术、可编程伺服尾座技术、高精密数控机床生产工艺技术、高精密数控机床控制系统技术等，凭借高精度、高刚性、高扭矩的优势，可替代进口、填补国内行业空白。
公司目前主要产品有CNC系列小型精密数控车床、TT系列刀塔车床、GL系列和PL系列高速机器人自动化设备，系列产品已广泛应用于4G/5G通信、新能源、航空、航天、军工、汽车、光学、电子等各个领域。
西安巨浪生产的SQT、TT系列高精密数控刀塔车床是新一代世界标准机，可以广泛满足汽车、电子、家电、航空、航天、模具、仪器仪表等各行业对中小型精密零件的高效率加工需求。
其中，SQT100刀塔机床主轴采用大功率、大扭矩特性的同步电主轴技术，搭载8位、12位鼓形刀塔，伺服电机分度、弧形齿盘定位、液压夹紧结构，X轴、Z轴采用精密滚珠丝杠驱动，配合直线滚动导轨；TT200数控车床是高速、高精度的全功能数控车床，特别针对大批量高精度生产的零件，可以一次装夹完成车削加工，提高生产效率，降低总投资成本；TT300数控刀塔机床主轴采用大功率、大扭矩特性的同步电主轴技术，搭载12位鼓形刀塔，可以广泛满足军工、工程机械、石油、新能源汽车等领域的1米内轴类零件和回转直径在600毫米以内的盘类零件。
车铣复合机床核心——动力刀塔结构设计简介刀塔 ( 也称刀架 ) 是数控机床上所使用的最关键核心部件，目前的传统刀塔 ( 也称刀架 ) 只能安装车刀或镗刀进行最基本的车削加工。
利用单个内藏式伺服电机实现控制刀塔精确转位 ( 也称换刀 ) 和控制旋转刀具高速旋转两种功能，集车铣加工功能于一体。
传统刀塔在其刀盘的圆周上有多个安装平面和安装槽，用于固定车刀刀座或镗刀刀座，与刀塔的内部结构是完全隔离的。
传统刀塔的电机置于箱体的外面，通过同步带把动力传给驱动轴，驱动轴的端部与第一齿轮固定连接在一起，刀盘与第二齿轮固定连接在一起，第一齿轮和第二齿轮相啮合，从而实现电机转动带动刀盘转动的目的，控制单元通过电机内置的编码器反馈信息进行控制电机的转速、圈数和旋转角度，来实现刀盘的转位控制。
刀座通过定位键和螺钉固定在刀盘的圆周各刀位上，刀座上可安装车刀或镗刀，但此类刀具只能实现直线进给进行车削加工的要求，且外形尺寸较大。
改变了传统刀塔各安装刀具位置的结构，使每个刀具位置既可安装车刀，又可安装旋转刀具。
基本功能——刀塔转位 ( 也称换刀 ) ：当离合器活动转齿与离合器固定转齿啮合时，是电机动力传递给旋转刀具的必须条件；当离合器活动转齿与离合器固定转齿脱离时，电机动力就不再驱动旋转刀具旋转，此状态下正是离合器活动转齿通过其圆周齿轮与刀塔转位齿轮 ( 即第一齿轮 ) 进行啮合的状态，达到电机旋转带动刀塔转位的目的。
概括地说，通过控制离合器活动转齿的两个位置 ( 即啮合与脱离状态 )，达到电机动力输出给刀塔转位或输出给旋转刀具旋转的目的。
旋转刀具旋转的实现如下：首先离合器活动转齿与离合器固定转齿的啮合，使刀塔处于刀具旋转状态，控制单元通过外置的编码器5 反馈信息进行控制电机的转速、启停和正反转动，来实现刀具任意速度的正转、反转及停止；另外，该动力刀塔采用的动力刀柄为尾部扁尾结构，因此，在旋转刀具停止时需要停止在固定的角度位置上，才能保证下一把旋转刀具顺利地插入槽中，刀具的固定角度停止功能靠编码器的角度反馈来实现。
高精度车铣复合加工机床的旋转动力刀塔结构简介车铣复合加工有两种主要的加工形式：工件与刀具轴线平行时的外形轮廓加工；工件与刀具轴线垂直时的面加工。
外形轮廓车铣复合加工类似于采用螺旋插补铣的方式加工旋转工件的内外轮廓；而面加工式车铣复合加工仅能加工外表面。
车铣复合加工看起来与车削加工非常相似，采用旋转的铣刀进行车削加工，但是这两种加工方式却有着本质的不同。
车铣复合加工的切削速度由铣刀的转速决定；不同于车削加工的切削速度由工件的转速定义。
车铣复合加工的优越性就是能一次装夹加工完成，减速了搬运次数。
高精度车铣复合加工机床的旋转动力刀塔结构图中，1. 动力头箱体 2. 主轴组件 3. 主动伞齿轮 4. 被动伞齿轮 5. 内齿圈 6. 外齿圈 7. 带齿分度盘 8. 分度盘 9. 旋转缸盖 10. 支撑轴 11. 传动轴 12. 同步带轮 13. 轴承 14. 铜套 15. 旋转活塞 16. 旋转缸体 17. 旋转编码器 18. 传动齿轮。
包括：传统轴11，其水平布置，其尾端安装有同步带轮12，同步带轮 12 通过同步带与伺服电机传动连接，其头端安装有主动伞齿轮3 ；动力头箱体 1，其内竖直转动安装有主轴组件 2，主轴组件 2 上安装有与主动伞齿轮 3 相啮合的被动伞齿轮 4 ；离合机构，其设置于主动伞齿轮 3 与动力头箱体 1 之间，用于控制传动轴 11 与动力头箱体 1 保持连接状态或传动轴 11 相对动力头箱体 1 自由转动状态；动力机构，用于驱动离合机构进行动作。
当需要对动力头箱体 1 的角度进行调整时，动力机构驱动离合机构动作，直至将控制传动轴11 与动力头箱体1 保持连接状态，此时伺服电机通过同步带驱动同步带轮12 转动，从而使传动轴 11 转动，实现驱动动力头箱体 1 转动，当动力头箱体 1 转动至指定位置时，动力机构驱动离合机构动作，直至传动轴 11 与动力头箱体 1 脱离，此时伺服电机转动驱动传动轴 11 转动并利用相啮合的主动伞齿轮 3 与被动伞齿轮 4 驱动主轴组件 2 转动，实现加工。
动力刀塔之刀座结构展开全文简介一、前言本文将着重在C轴动力刀塔与刀具座之配合接口，作一探讨，包括刀具座传动接口及刀具座固定接口两个部份。
二、C轴动力刀塔与刀具座配合接口介绍车铣复合之铣削功能，即是于车床的刀架上增加铣削轴功能，如下图所示，除原来的换刀机构外，还包括一组铣削动力轴之机构。
本文着重在C轴动力刀塔与刀具座配合接口，作一探讨，包括刀座传动接口及刀座固定接口两个部份。
1.动力刀座传动接口：一般动力刀塔换刀时，在刀盘转至下一个指定刀号前，除了刀架内部之轴连结器组需互相脱离外，刀架动力带动轴亦需与刀座传动轴脱离，刀盘方可转至下一个指定刀号位置，待刀盘转至下一个指定刀号位置后，刀架内部之轴连结器组再互相齿合定位，及刀架动力带动轴再与刀座传动轴齿合，如此刀架可藉由内部之油压缸，将轴连结器组稳固地齿合定位，以承受来自刀具座之切削力。
而铣削轴将可由将伺服马达或主轴马达驱动，动力经由刀塔内部之传动机构，传至刀塔之铣削轴，再经由上述所提到的铣削轴与刀具座之传动接口之连结，将马达动力传至刀座，再传至刀具，进行铣削加工，此为动力刀塔之换刀流程与铣削轴动力传递之流程。
下图是几种常用的动力刀座传动接口，其中一字型的DIN 1809与渐开线栓槽型的DIN 5480和梅花型的MT型式，这三种型式的刀具座最常被使用。
三片式轴连结器目前动力刀塔大多数采用三片式轴连结器，三片式构造的防水性与防屑性均佳，换刀时，刀盘只需作旋转而不需作轴向的推出与拉回动作，有利于缩短换刀时间与伺服动力刀塔之机构设计。
目前DIN 1809传动接口使用普遍，其传动轴为一字型，依此规范设计之C轴动力刀塔，其结构变得更为简单，其原因是换刀时，采用三片式轴连结器之刀盘只需作旋转而不需作轴向的推出与拉回动作，刀塔动力带动轴不需要如其它形式的接口，需要另外一组，可使刀塔动力带动轴与刀座传动接口脱离与齿合之油压缸，而是利用刀塔内部之环型沟槽，限制一字带动键于沟槽内部滑动，如下图所示。
哈廷ELITE 65 ULTRA车削中心维修一例2020年08月29日哈廷精密机械（嘉兴）有限公司2017年11月生产的ELITE 65 ULTRA 系列高精密CNC 车削中心，使用了HARDINGE HT200SV-VM型12个刀具位置的伺服转塔，在使用中无法旋转选刀, 同时显示1001 TURRET SERVO ALARM报警（刀塔伺服报警）。
据操作人员介绍，执行选刀后，刀盘有抬起动作，但是不能旋转，手也扳不动刀盘。
拆开刀架上面圆盖，露出刀盘夹紧SQP7/松开SQP8检测传感器，松开检测传感器SQP8已经点亮，查看PMC地址X5.7=1，说明刀盘已经松开到位，且液压油路及电磁阀YVS9动作正常，可以肯定刀架内部某个机械零件被卡住了。
把刀架从机床滑板上拆下来，解体刀架，发现两个齿轮啮合死了，只得向厂家订购零件，收到零件后更换。
完成更换后，又把刀架重新安装上滑板，连接好油管，水管，电缆，检查无误后，启动机床，当液压启动正常，手动捅松开电磁阀YVS9，刀盘抬起后，再手动板刀盘是否能灵活转动，如不能转动，需要重新解体刀架检查原因，并解决；如能灵活转动，则可进行刀架原点设置。
该刀架伺服电机检测编码器为绝对值类型，当伺服电机拆卸，更换伺服放大器，更换编码器，电池电量耗尽时，或放大器显示A90报警，以及其他原因原点数据丢失，都必须要重新设置原点后，才能正常使用，设置步骤如下：1.把状态开关选择“MDI手动数据”状态；2.进入KEEP RELAY画面，将K0.6 设定为1，使刀塔原点设置功能有效，如图。
3.查看信号状态画面，检查输入地址X5.6为0还是1。
如为0，同时按压INDEX 启动按钮与循环启动按钮，刀盘放松到位后，用手扳动刀盘到12刀位（在加工正确位置），然后同时按压INDEX 启动按钮与循环暂停按钮，刀盘锁紧到位后，再次查看X5.6是否为1。
此过程须多次调整刀盘，直到刀盘位置正确，X5.6=1为止，如图。

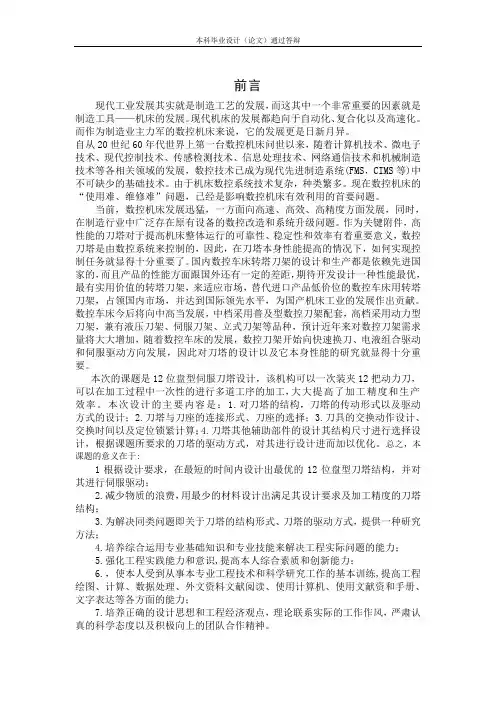

前言现代工业发展其实就是制造工艺的发展，而这其中一个非常重要的因素就是制造工具——机床的发展。
现代机床的发展都趋向于自动化、复合化以及高速化。
而作为制造业主力军的数控机床来说，它的发展更是日新月异。
自从20世纪60年代世界上第一台数控机床问世以来，随着计算机技术、微电子技术、现代控制技术、传感检测技术、信息处理技术、网络通信技术和机械制造技术等各相关领域的发展，数控技术已成为现代先进制造系统(FMS，CIMS等)中不可缺少的基础技术。
由于机床数控系统技术复杂，种类繁多。
现在数控机床的“使用难、维修难”问题，已经是影响数控机床有效利用的首要问题。
当前，数控机床发展迅猛，一方面向高速、高效、高精度方面发展，同时，在制造行业中广泛存在原有设备的数控改造和系统升级问题。
作为关键附件，高性能的刀塔对于提高机床整体运行的可靠性、稳定性和效率有着重要意义，数控刀塔是由数控系统来控制的，因此，在刀塔本身性能提高的情况下，如何实现控制任务就显得十分重要了。
国内数控车床转塔刀架的设计和生产都是依赖先进国家的，而且产品的性能方面跟国外还有一定的差距，期待开发设计一种性能最优，最有实用价值的转塔刀架，来适应市场，替代进口产品低价位的数控车床用转塔刀架，占领国内市场，并达到国际领先水平，为国产机床工业的发展作出贡献。
数控车床今后将向中高当发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加，随着数控车床的发展，数控刀架开始向快速换刀、电液组合驱动和伺服驱动方向发展，因此对刀塔的设计以及它本身性能的研究就显得十分重要。

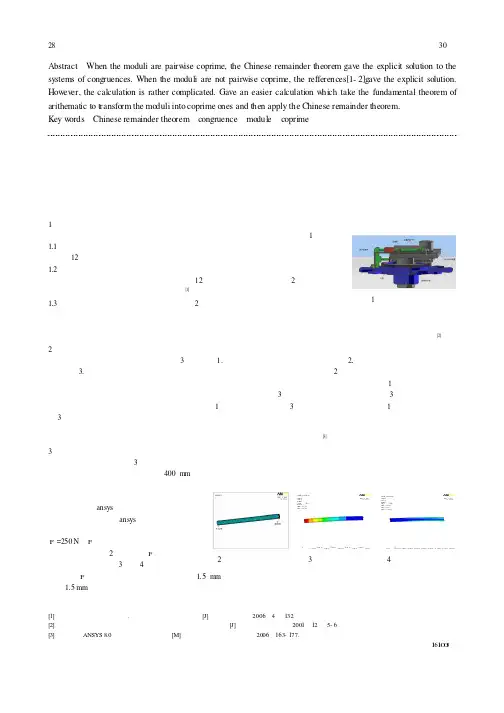

本次的课题是12位盘型伺服刀塔设计，该机构可以一次装夹12把动力刀，可以在加工过程中一次性的进行多道工序的加工，大大提高了加工精度和生产效率。
本次设计的主要内容是：1.对刀塔的结构，刀塔的传动形式以及驱动方式的设计；2.刀塔与刀座的连接形式、刀座的选择；3.刀具的交换动作设计、交换时间以及定位锁紧计算；4.刀塔其他辅助部件的设计其结构尺寸进行选择设计，根据课题所要求的刀塔的驱动方式，对其进行设计进而加以优化。
数控车削中心核心部件：数控伺服刀架结构设计简介车削加工中心及车铣复合加工中心是航空、航天、军工等工业领域的重要加工设备。
数控刀架是车削加工中心及车铣复合加工中心的核心功能部件，其性能和结构直接影响机床的切削性能和切削效率，体现了机床的设计和制造水平。
刀架的基本功能：一是固定刀具，二是实现自动换刀。
根据实现换刀动作的驱动方式，可以把刀架分为手动刀架、电动刀架（普通电机驱动）、液压刀架（液压马达驱动）、伺服刀架（伺服电机驱动）等。
齿盘定位刀架，该刀架是靠人工转动刀架手柄使上、下齿盘快速啮合，这种驱动形式难以达到较高的效率。
普通电机驱动数控刀架，该刀架的刀盘靠普通电机带动凸轮实现转位和初定位，靠齿盘实现精确定位，这种刀架可靠性低，一般用于低端数控机床。
液压刀架，该刀架通过定趴油缸对刀盘进行定位，通过液压马达带动刀盘转动, 其体积较大。
论文《基于 DSP 下的伺服刀架控制系统设计》提到了一种伺服刀架，该刀架由伺服电机通过齿轮系统驱动刀盘转位，并实现刀盘初定位，靠三联齿盘实现齿盘精确定位，这种刀架受到传动系统的影响在初定位时精度较差，在精定位时容易产生冲击和振动，影响加工精度。
动作原理优点开机时，油缸使锁紧齿圈向后运动，锁紧齿圈与内齿圈和外齿圈脱离，力矩电机驱动主轴旋转，带动内齿圈旋转，当内齿圈转到理想位置时，力矩电机停止转动，刀架实现了初定位 , 此时 , 油缸使锁紧齿圈向前运动，锁紧齿圈与内齿圈和外齿圈啮合，刀架实现了精确定位，可进行切削动作，采用力矩电机直接驱动内齿圈旋转，采用油缸来使三齿盘啮合来实现精确定位，省去了齿轮机构、蜗杆机构、凸轮机构等中间环节，避免了中间传动环节带来的传动误差，有效地提高了刀架的可靠性和精度；还设置了冷却机构，有效地减少了内齿圈的热变形，进一步增加本刀架的可靠性；卡板的设置，能够防止锁紧齿圈在主轴上转动；该刀架的力矩电机与主轴采用键（花键、单键、双键等）的连接方式，从而减少了由于切削产生的震动对力矩电机的影响；该刀架结构简单、紧凑；占用空间小；拆装方便；传动效率高；运行平稳；噪音小。
哈挺T42-L型超精密数控车床转塔刀架哈挺T42-L型超精密数控车床转塔刀架的结构、原理，对刀架故障进行诊断，提出维修方法并成功修复刀塔液压缸大量漏油故障。
一、引言哈挺T42-L数控车床是1998年从美国进口的超精密车床，能进行较长工件的精密加工，是工厂的关键设备。
设备结构十分复杂，数控刀塔是设备的精密组件之一，有12个刀位，刀盘上还带有动力头，可车、铣两用。
由于刀塔内部密封件损坏，液压油从刀塔液压缸中大量漏出，每两天要加一桶液压油。
经咨询哈挺中国服务中心，答复说：国内不能提供该种刀塔的维修技术服务，需运回美国修理，费用一万多美元，时间需6个月以上。
由于哈挺公司的维修费用过高、维修周期长，工厂决定自主排除故障。
二、下42-L数控转塔刀架的结构与工作原理T42-L数控转塔刀架（图1）该转塔刀架包括12刀位刀盘、刀盘主轴、刀盘传动机构、液压缸、带绝对编码器的交流伺服电机（驱动刀盘）、刀盘锁紧或松开接近开关、动力头及驱动电机。
刀盘和动力头的左侧照片见图2。
在刀架体内，刀盘驱动伺服电机轴上的皮带轮通过同步带驱动一个与蜗杆同轴的皮带轮，蜗杆带动蜗轮转动，转动的蜗轮通过啮合的齿实现刀盘转动。
刀架工作过程（以手动为例）：转动操作面板上的位置开关(station)到指定刀位（1~12），然后按开始开关（TERRET IN-DEX1），若刀架在指定刀位，则无任何动作；刀架不在指定刀位，则顺序完成以下过程：①控制刀盘顶出的电磁阀打开，液压油推动活塞使刀盘被顶出，数齿与定齿机构脱离。
②接近开关指示灯灭，给系统发“刀盘松开”信号。
③带绝对编码器的交流伺服电机，按最短距离顺时针或逆时针旋转到指定刀位。
④电磁阀动作，液压控制换向，液压油反向推动活塞使刀盘缩回，数齿与定齿机构啮合。
⑤接近开关指示灯亮，给系统发“刀盘锁紧”信号。
三、诊断与修复1．诊断从刀架结构看，刀架体内有推动刀盘运动的液压缸，有多个O形密封圈，漏油可能是液压缸的O形密封圈损坏造成的。
