成都市实验中学物理电功率单元试卷(word版含答案)

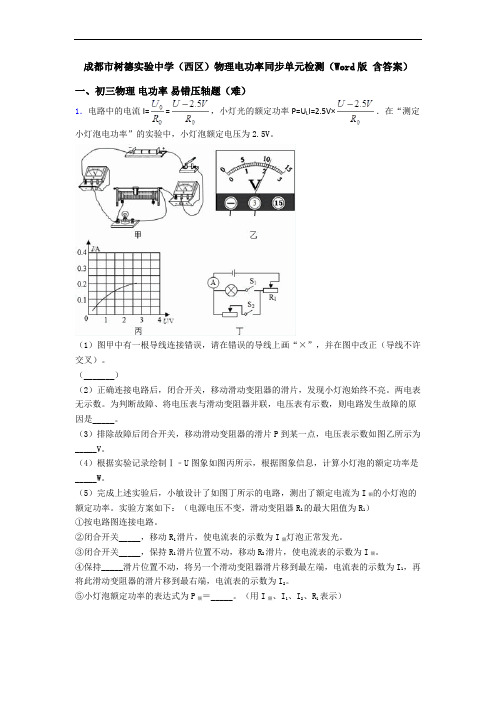

成都市树德实验中学（西区）物理电功率同步单元检测（Word版含答案）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

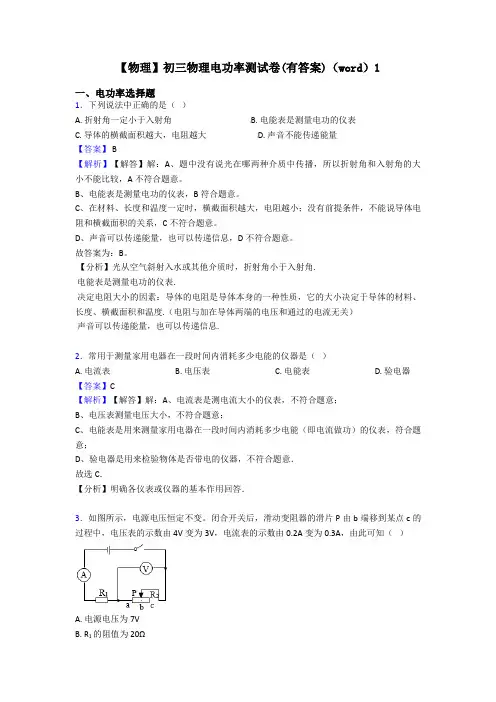

【物理】初三物理电功率测试卷(有答案)（word）1一、电功率选择题1．下列说法中正确的是（）A. 折射角一定小于入射角B. 电能表是测量电功的仪表C. 导体的横截面积越大，电阻越大D. 声音不能传递能量【答案】 B【解析】【解答】解：A、题中没有说光在哪两种介质中传播，所以折射角和入射角的大小不能比较，A不符合题意。

B、电能表是测量电功的仪表，B符合题意。

C、在材料、长度和温度一定时，横截面积越大，电阻越小；没有前提条件，不能说导体电阻和横截面积的关系，C不符合题意。

D、声音可以传递能量，也可以传递信息，D不符合题意。

故答案为：B。

【分析】光从空气斜射入水或其他介质时，折射角小于入射角.电能表是测量电功的仪表.决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）声音可以传递能量，也可以传递信息.2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选C．【分析】明确各仪表或仪器的基本作用回答．3．如图所示，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为1.2WD. 滑片P在b端时，10秒内R1产生的热量为12J【答案】 C【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

（1）由“闭合开关后，滑动变阻器的滑片P由B端移到某点C的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V，当滑动变阻器的滑片P在b端时，电流I=0.2A，当滑片P由b端移到某点c时，电流I=0.3A，设电源电压为U，则，解得R1=10Ω，U=6V，AB不符合题意；（2）滑动变阻器滑片P在b端时，R1与R2串联，由P=UI可得，电路消耗的最小功率P=UI=6V×0.2A=1.2W，C符合题意；（3）滑片P在b端时，根据串联电路的电压特点可得，R1两端电压U1=U-U2=6V-4V=2V，10秒内R1产生的热量Q=W=U1It=2V×0.2A×10S=4J，D不符合题意。

电功率检测题（WORD 版含答案）一、初三物理 电功率 易错压轴题（难）1．P 额=U 额I 1=22()U U U U U U R R--⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R 1接触不良”、“R 2断路”或“R 2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W ．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。

从电源电压6V里减去定值电阻R2的电压，得到滑阻R1电压，由于R2与R1串联，电流相等为0.1A，根据欧姆定律可计算滑阻阻值，利用公式P=I2R可计算滑阻电流在0.1A和0.3A时的功率，然后大功率减去小功率就是功率变化值。

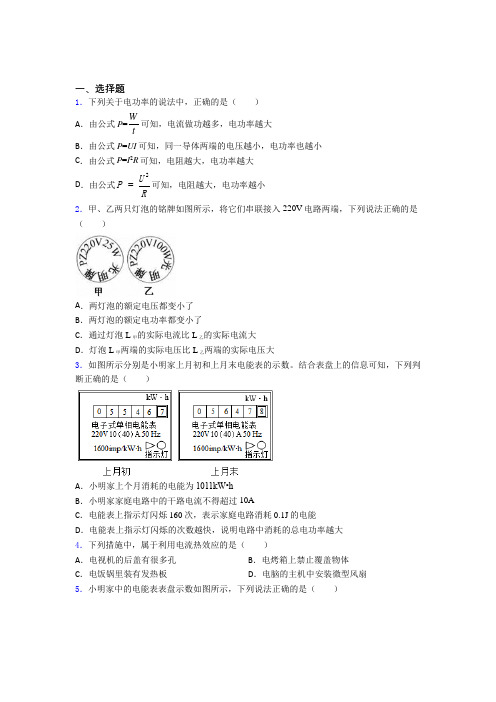

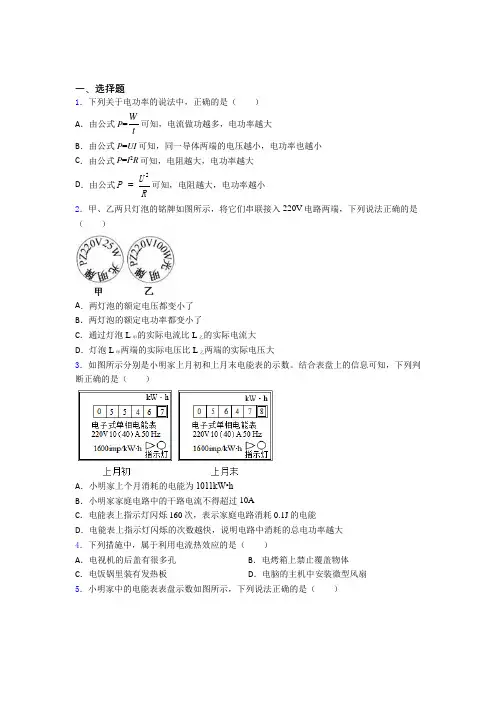

一、选择题1．下列关于电功率的说法中，正确的是（）A．由公式P=Wt可知，电流做功越多，电功率越大B．由公式P=UI可知，同一导体两端的电压越小，电功率也越小C．由公式P=I2R可知，电阻越大，电功率越大D．由公式2UPR可知，电阻越大，电功率越小2．甲、乙两只灯泡的铭牌如图所示，将它们串联接入220V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．通过灯泡L甲的实际电流比L乙的实际电流大D．灯泡L甲两端的实际电压比L乙两端的实际电压大3．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大4．下列措施中，属于利用电流热效应的是（）A．电视机的后盖有很多孔B．电烤箱上禁止覆盖物体C．电饭锅里装有发热板D．电脑的主机中安装微型风扇5．小明家中的电能表表盘示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．小明家已经消耗的电能是2016.5JC．电能表铝盘转了300转，则用电器消耗了0.1kW•h的电能D．小明家所有用电器同时工作，总功率不得超过2200W6．生活中的许多现象都与物理知识息息相关，以下描述中符合生活实际的是（）A．一节新电池的电压为2V B．白炽灯的正常工作电流约为0.1AC．家用彩电的电功率约为2000W D．成年人的电阻约为36Ω7．如图所示，电源电压不变，闭合开关1S，电流表示数为0.7A，再闭合2S，电流表示数变化了0.3A，则同时闭合1S、2S后，相同时间内1R、2R消耗的电能之比是（）A．3∶4B．4∶3C．3∶7D．7∶38．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则（）A．该定值电阻的值是100ΩB．该定值电阻的值是6ΩC．该定值电阻的功率变化了0.4WD．该定值电阻的功率变化了1.6W9．在探究“电流产生的热量与什么因素有关”时，小李设计了如图的实验装置。

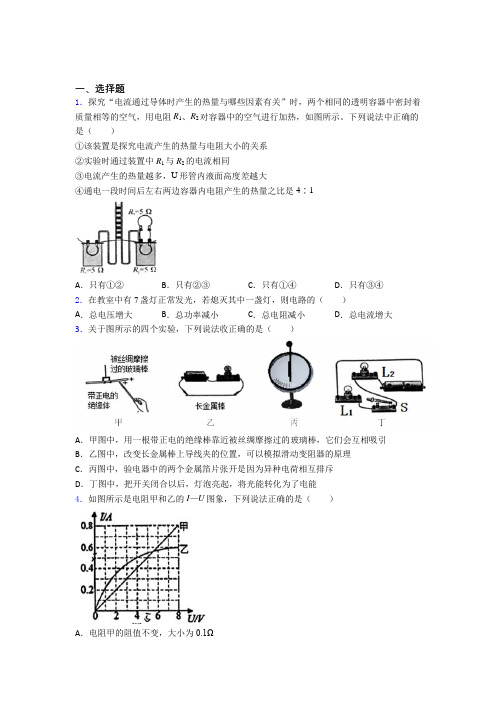

一、选择题1．探究“电流通过导体时产生的热量与哪些因素有关”时，两个相同的透明容器中密封着质量相等的空气，用电阻R1、R2对容器中的空气进行加热，如图所示。

下列说法中正确的是（）①该装置是探究电流产生的热量与电阻大小的关系②实验时通过装置中R1与R2的电流相同③电流产生的热量越多，U形管内液面高度差越大④通电一段时间后左右两边容器内电阻产生的热量之比是4∶1A．只有①②B．只有②③C．只有①④D．只有③④2．在教室中有7盏灯正常发光，若熄灭其中一盏灯，则电路的（）A．总电压增大B．总功率减小C．总电阻减小D．总电流增大3．关于图所示的四个实验，下列说法收正确的是（）A．甲图中，用一根带正电的绝缘棒靠近被丝绸摩擦过的玻璃棒，它们会互相吸引B．乙图中，改变长金属棒上导线夹的位置，可以模拟滑动变阻器的原理C．丙图中，验电器中的两个金属箔片张开是因为异种电荷相互排斥D．丁图中，把开关闭合以后，灯泡亮起，将光能转化为了电能4．如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W5．下列说法正确的是（）A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥B．金属导体中自由电子定向移动的方向就是电流的方向C．摩擦起电的实质是正电荷发生了转移D．家庭中使用的电热水器的发热体用的是超导材料6．将一盏220V、60W的白炽灯，一台220V、60W的电风扇，一只220V、60W的小电暖手炉，同时接在220V的电压下，则相同时间内消耗的电能（）A．电风扇最多B．白炽灯最多C．暖手炉最多D．一样多7．下列符号代表的电路元件中，主要将电能转化成机械能的是（）A．B．C．D．8．如图所示是某种型号的电能表，根据表盘上的参数正常情况它最多允许接“220V 60W”的灯泡个数是（）A．35 B．36C．37 D．389．如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些．对这一现象分析错误的是（）A．L1功率比L2功率大B．L1电压比L2电压大C．L1电阻比L2电阻大D．L1电流比L2电流大10．如图所示的家庭电路中，有两个器件连接错误，它们是（）A ．闸刀开关和带开关的灯泡B ．带开关的灯泡和带熔丝的二线插座C ．带开关的灯泡和三线插座D ．闸刀开关和三线插座11．图甲是模拟调光灯．电源电压为4.0V ；小灯泡额定电压为2.5V ，电流随电压变化的I ﹣U 图象如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”；铅笔芯长15cm 、阻值为30Ω，其阻值与长度成正比．回形针A 固定在铅笔芯右端，回形针P 可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（ ）A ．闭合开关，移动P 能连续调光B ．闭合开关，P 滑到距A 点10cm 处，小灯泡的实际功率为0.15WC ．在距A 点2.5cm 处做标记，可以提醒P 向A 滑过此处，小灯泡将不安全D ．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W ～0.75W 12．在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能A ．前者是插座短路，后者是灯泡短路B ．前者是灯泡短路，后者是插座短路C ．两者都是插座短路D ．两者都是插头短路二、填空题13．小梅同学学完电能表的使用后，想利用电能表测量电饭煲的电功率，观察自家的电能表如图所示（imp 表示电能表指示灯闪烁的次数），将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6分钟闪烁了320次，则电饭煲消耗的电能是___________kW ⋅h ，他家电饭煲的功率是___________W 。

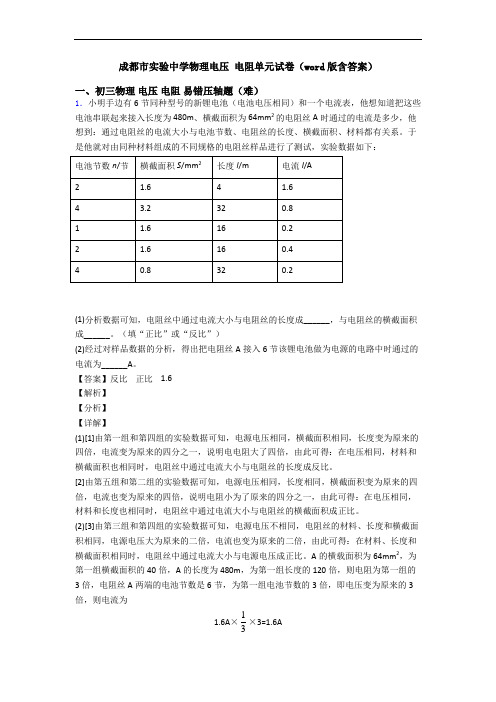

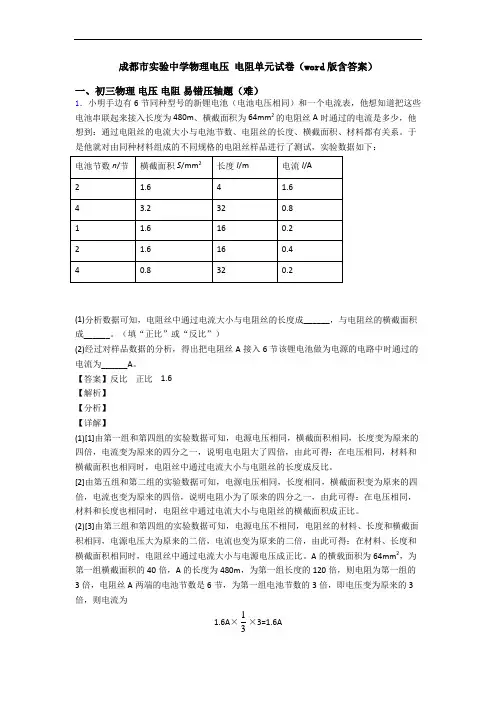

成都市实验中学物理电压电阻单元试卷（word版含答案）一、初三物理电压电阻易错压轴题（难）1．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

【答案】反比正比 1.6【解析】【分析】【详解】(1)[1]由第一组和第四组的实验数据可知，电源电压相同，横截面积相同，长度变为原来的四倍，电流变为原来的四分之一，说明电电阻大了四倍，由此可得：在电压相同，材料和横截面积也相同时，电阻丝中通过电流大小与电阻丝的长度成反比。

[2]由第五组和第二组的实验数据可知，电源电压相同，长度相同，横截面积变为原来的四倍，电流也变为原来的四倍，说明电阻小为了原来的四分之一，由此可得：在电压相同，材料和长度也相同时，电阻丝中通过电流大小与电阻丝的横截面积成正比。

(2)[3]由第三组和第四组的实验数据可知，电源电压不相同，电阻丝的材料、长度和横截面积相同，电源电压大为原来的二倍，电流也变为原来的二倍，由此可得：在材料、长度和横截面积相同时，电阻丝中通过电流大小与电源电压成正比。

A的横载面积为64mm2，为第一组横截面积的40倍，A的长度为480m，为第一组长度的120倍，则电阻为第一组的3倍，电阻丝A两端的电池节数是6节，为第一组电池节数的3倍，即电压变为原来的3倍，则电流为1.6A×13×3=1.6A2．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________．连接电路时应将其处在________状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察________．这种方法叫________．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与________和________有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为________同学的改进更好一些，理由是________．【答案】开关断开灯泡的亮度转换法长度横截面积乙灯泡可以保护电路【解析】【分析】【详解】（1）缺少电路的基本组成元件开关；在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡的越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；物理学中的这种研究问题的方法叫做转换法；（3）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；所以他可以探究导体是否与导体的长度和导体的横截面积有关．（4）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，因为有灯泡的存在，可以起到保护电路的作用．因此乙同学的方案更好．3．（1）用如图所示的电路探究并联电路中的电流关系。

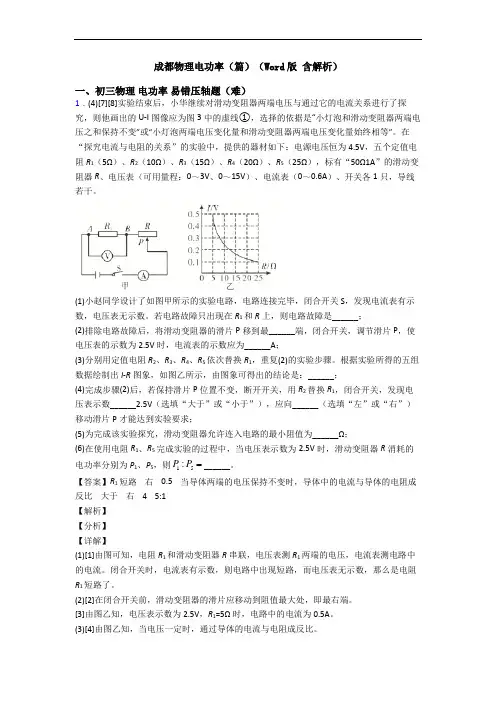

成都物理电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。

在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。

(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。

若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。

根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。

【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。

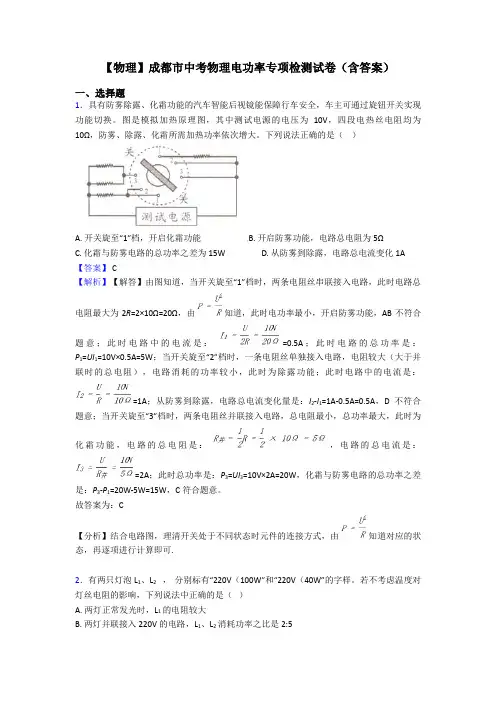

【物理】成都市中考物理电功率专项检测试卷（含答案）一、选择题1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。

图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。

下列说法正确的是（）A. 开关旋至“1”档，开启化霜功能B. 开启防雾功能，电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露，电路总电流变化1A 【答案】 C【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是：=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。

故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.2．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 两灯正常发光时，L1的电阻较大B. 两灯并联接入220V的电路，L1、L2消耗功率之比是2:5C. 两灯串联接入220V的电路，L1消耗的功率小于25WD. 两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W【答案】 C【解析】【解答】解：（1）由P=UI= 可得，两灯泡正常发光时的电阻分别为：则R1<R2，即L1的电阻较小，A不符合题意；（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，则L1、L2消耗功率之比P1：P2=100W：40W=5：2，B 不符合题意；（3）两灯串联接入220V的电路时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，消耗的功率，C符合题意；两灯泡消耗总功率，D不符合题意。

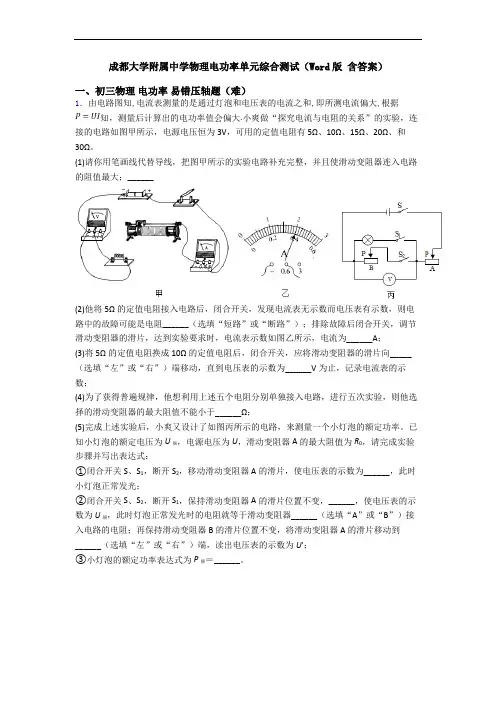

成都大学附属中学物理电功率单元综合测试（Word版含答案）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

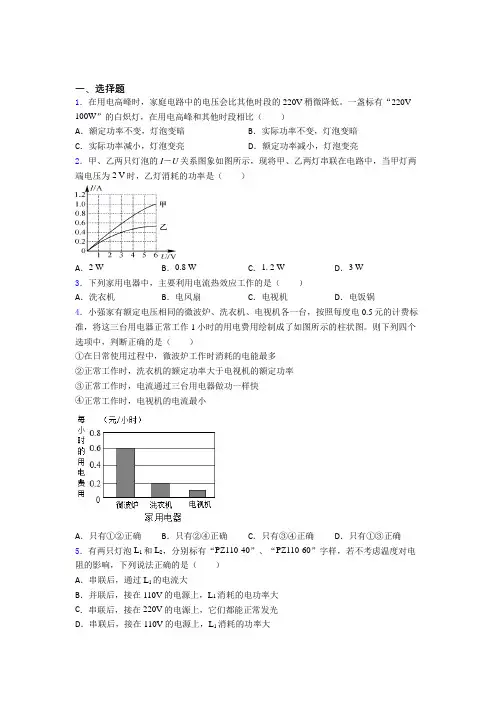

一、选择题1．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。

一盏标有“220V 100W”的白炽灯，在用电高峰和其他时段相比（）A．额定功率不变，灯泡变暗B．实际功率不变，灯泡变暗C．实际功率减小，灯泡变亮D．额定功率减小，灯泡变亮2．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（）A．2 W B．0.8 W C．1. 2 W D．3 W3．下列家用电器中，主要利用电流热效应工作的是（）A．洗衣机B．电风扇C．电视机D．电饭锅4．小强家有额定电压相同的微波炉、洗衣机、电视机各一台，按照每度电0.5元的计费标准，将这三台用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。

则下列四个选项中，判断正确的是（）①在日常使用过程中，微波炉工作时消耗的电能最多②正常工作时，洗衣机的额定功率大于电视机的额定功率③正常工作时，电流通过三台用电器做功一样快④正常工作时，电视机的电流最小A．只有①②正确B．只有②④正确C．只有③④正确D．只有①③正确5．有两只灯泡L1和L2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确的是（）A．串联后，通过L1的电流大B．并联后，接在110V的电源上，L1消耗的电功率大C．串联后，接在220V的电源上，它们都能正常发光D．串联后，接在110V的电源上，L1消耗的功率大6．下列家用电器中，额定功率最接近1kW的是（）A．电饼铛B．笔记本电脑C．手电筒D．客厅LED照明灯7．下列用电器工作时主要的能量转化情况说法错误．．的是（）A．电饭煲：电能转化为内能B．洗衣机：电能转化为机械能C．节能灯：电能转化为光能D．抽油烟机：电能转化为内能8．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大9．如图是一种恒温式电烙铁的电路图，在不用电烙铁焊接时，断开开关S，使它处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．若电烙铁的规格是“220V80W”，且R′＝R，则保温时电路消耗的总功率为（）A．20W B．40W C．60W D．80W10．如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P 向右移动时，下列判断正确的是（）A．电流表A的示数变小B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小11．如图所示，将阻值为5Ω和10Ω的电阻丝分别放在装有相同质量煤油的烧瓶中，再用带有相同温度计的橡胶塞盖紧瓶口，煤油的初始温度相同，把两个电阻串联起来连在电路中。
