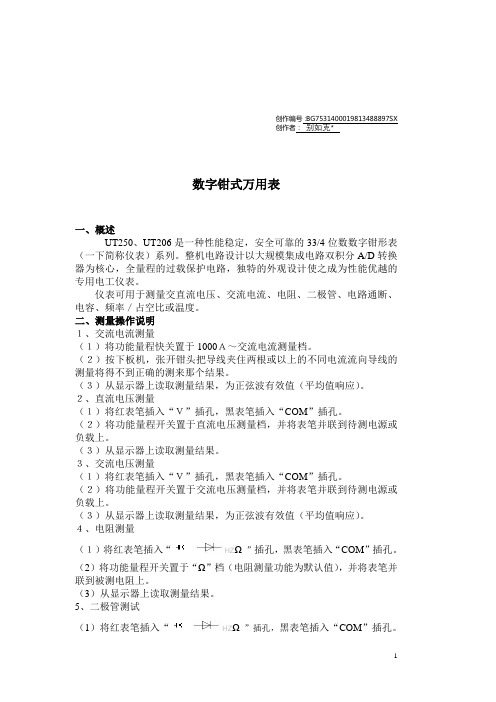

创作编号：BG7531400019813488897SX创作者：别如克*数字钳式万用表一、概述UT250、UT206是一种性能稳定，安全可靠的33/4位数数字钳形表（一下简称仪表）系列。
整机电路设计以大规模集成电路双积分A/D转换器为核心，全量程的过载保护电路，独特的外观设计使之成为性能优越的专用电工仪表。
仪表可用于测量交直流电压、交流电流、电阻、二极管、电路通断、电容、频率／占空比或温度。
二、测量操作说明１、交流电流测量（１）将功能量程快关置于1000Ａ～交流电流测量档。
（２）按下板机，张开钳头把导线夹住两根或以上的不同电流流向导线的测量将得不到正确的测来那个结果。
（３）从显示器上读取测量结果，为正弦波有效值（平均值响应）。
２、直流电压测量（１）将红表笔插入“Ｖ”插孔，黑表笔插入“COM”插孔。
（２）将功能量程开关置于直流电压测量档，并将表笔并联到待测电源或负载上。
（３）从显示器上读取测量结果。
３、交流电压测量（１）将红表笔插入“Ｖ”插孔，黑表笔插入“COM”插孔。
（２）将功能量程开关置于交流电压测量档，并将表笔并联到待测电源或负载上。
（３）从显示器上读取测量结果，为正弦波有效值（平均值响应）。
４、电阻测量（１）将红表笔插入“HZΩ”插孔，黑表笔插入“COM”插孔。
（2）将功能量程开关置于“Ω”档（电阻测量功能为默认值），并将表笔并联到被测电阻上。
（3）从显示器上读取测量结果。
5、二极管测试（1）将红表笔插入“HZΩ”插孔，黑表笔插入“COM”插孔。
红表笔极性为“+”。
黑表笔极性为“—”。
（2）将功能量程开关置于“”测量档，再按SEECTL键选择进入二极管测试功能，红表笔接到被测二极管的正极，黑表笔接到二极管的负极。
（3）从显示器上读取被测二极管的近似正向压降值，一般为0.5～0.8V。
6、电路通断测试（1）将红表笔插入“HZΩ”插孔，黑表笔插入“COM”插孔。
（2）将功能量程开关置于“·）））”档，再按SEECTL键选择进入电路通断测试功能，并将表笔并联到被测电路两端。
Simplified Chinese May 2012, Rev. 3 8/2015©2012-2015 Fluke Corporation All product names are trademarks of their respective companies.MultiFiber ™Pro 光功率仪及光纤测试套件入门指南有限担保和责任限制福禄克网络 (Fluke Networks) 公司保证其主机产品从购买之日起一年内，在材料和工艺均无任何缺陷，除非另有说明。
如无另外规定，部件、零配件、产品修理和服务的保证期为 90 天。
Ni-Cad（镍镉），Ni-MH（镍氢）和 Li-Ion（锂离子）电池、电缆或其它外围设备均被视作部件或零配件。
本项保证不包括因意外、疏忽、误用、改装、污染及非正常情况下的操作或处理而造成的损坏。
经销商无权以Fluke Networks的名义给予其它任何担保。
欲在保修期内取得保修服务，请与您最近的Fluke Networks授权服务中心联系，以获取有关产品退还的授权信息，并将有故障的产品连同故障说明寄至该服务中心。
如需获取授权经销商列表，请访问/ wheretobuy。
本项保证是您唯一的赔偿。
除此以外，Fluke Networks不做任何明示或隐含的保证（例如适用于特定目的的隐含保证）。
Fluke Networks对基于任何原因或推测的任何特别的、间接的、偶发的或后续的损坏或损失概不负责。
由于某些州或国家不允许将隐含保证或偶发或后续损失排除在外或加以限制，故上述的责任限制或许对您不适用。
4/15Fluke NetworksPO Box 777Everett, WA 98206-0777USA目录使用用户手册 (1)安全须知 (1)联系 Fluke Networks (1)仪表及光源的功能 (2)电池的安装、寿命及状态 (3)仪表显示屏功能 (4)光源显示屏功能 (6)用户参数 (7)极性探测 (8)自动波长功能 (8)如何清洁 MTP/MPO 连接器 (9)如何测量光功率 (9)如何测量损耗 (10)设置基准 (10)设置极限值 (12)测量损耗 (12)内存功能 (14)iMultiFiber Pro 入门指南ii1使用用户手册本指南提供基本信息以帮助您开始使用MultiFiber ™ Pro 仪表和光源。
January 2020 (Simplified Chinese)©2020 Fluke Corporation. All rights reserved.All product names are trademarks of their respective companies.377/377 FC 378/378 FCClamp Meter用户手册有限担保和有限责任Fluke 担保在正常使用和保养的情况下，其产品没有材料和工艺上的缺陷。
从寄送之日起，担保期为三年。
部件、产品修理和服务的担保期限为90 天。
本担保仅限于 Fluke 授权零售商的原购买人或最终用户，并且不适用于一次性电池、电缆接头、电缆绝缘转换接头或 Fluke 认为由于误用、改装、疏忽、污染及意外或异常操作或处理引起的任何产品损坏。
Fluke 担保软件能依照功能规格正常运行 90 天，并且软件是记录在无缺陷的媒介上。
Fluke 并不担保软件毫无错误或在运行中不会中断。
Fluke 授权的零售商应仅对最终用户就新的和未使用的产品提供本担保，但无权代表Fluke 公司提供额外或不同的担保。
只有通过 Fluke 授权的销售店购买的产品或者买方已经按适用的国际价格付款才能享受 Fluke 的担保支持。
在一国购买的产品需在他国修理时，Fluke 有权向买方要求负担重大修理/零件更换费用。
Fluke 的担保为有限责任，由 Fluke 决定是否退还购买金额、免费修理或更换在担保期间退还 Fluke 授权服务中心的故障产品。
如需要保修服务，请与您就近的 Fluke 授权服务中心联系，获得退还授权信息；然后将产品寄至服务中心，并附上产品问题描述，同时预付运费和保险费（目的地离岸价格）。
Fluke 不承担运送途中发生的损坏。
在保修之后，产品将被寄回给买方并提前支付运输费（目的地交货）。
如果Fluke 认定产品故障是由于疏忽、误用、污染、修改、意外或不当操作或处理状况而产生，包括未在产品规定的额定值下使用引起的过压故障；或是由于机件日常使用损耗，则 Fluke 会估算修理费用，在获得买方同意后再进行修理。
FLUKE测试设置大纲此大纲主要适用于普通的前期测试，其他测试（如后期测试）应根据现场要求再做调整。
FLUKE电能质量分析仪使用过程中主要包括如下步骤：一．连接外部采集线（包括4根(A,B,C,N)电压线，3根(A，B，C)电流线，一根电源线）；二．分析仪器与电脑联机；三．设置参数；四．校线；五．下载数据；以上五个步骤中，一和二在fluke公司给的软硬件说明中都有明确的说明，在此仅对三，四，五步进行进一步说明，以方便大家使用。
参数设置：在正确连接仪器后，会出现如下窗口（图1），点文件菜单，然后点新建（图2），会出现如图3所示的窗口。
首先点硬件设置功能（图3所示），出现图4中的窗口。
在CH1，CH2，CH3三个通道（图中红圈处）输入PT变比，在CH5，CH6，CH7三个通道（图中绿圈处）输入CT变比。
其他不做改动。
例如，测量6kV母线，CT变比为1000A/5A，则设置为图5所示。
即电压变比应为实测电网电压除以100，电流变比应为用户提供的CT 变比的比值。
接下来，点击定值/极限菜单，如图6所示。
出现图7对话框，将额定电压（即红圈处）位置的数值改成所测母线的相电压值，即所测母线电压除以1.732（6kV为3464.20，10kV为5773.67，35kV为20207.85）。
注意，要在图中黄圈显示的菜单下才会出现额定电选项。
接下来，点击录模选项（图8所示），出现图9所示的菜单。
将连续记录中的RMS和谐波选项选中，然后将RMS和谐波的平均时间改成3000ms（这一项可根据测试要求不同做相应调整，主要是影响采样点的个数，因此将影响仪器记录数据时间的长短，一般前期测试用3000ms）；把空闲间隔期的时间设置成10s（注意，测试时间如果超过8小时，该值设置成30秒）。
然后点击触发设置选项（图10所示），出现图11所示的窗口。
在弹出的窗口中，点击黄圈中所示的谐波选项，在该选项下，将红圈所示的电压总畸变处，将该数改成符合自己所测电网电压的数值。
Fluke View和Fluke Power Log软件使用手册 1.软件的安装：Fluke view软件的安装：注：以下演示的安装过程以及以后的相关操作，均以 Power View(Version 3.31）软件的操作为实例，其它版本的相关操作也可以参考此版本。
a)将 Fluke view软件的安装光盘放入电脑的光盘驱动器中，光盘自动运行，则出现如图 1 所示的安装向导界面：b）点击第二项“Fluke View Power Quality Analyzer V3.31”，出现如下窗口：c)点击“Install FlukeView PQ Analyzer V3.31”，出现如下窗口：d)点击确定，此时软件被自动安装：e）此对话框提示您选择软件的安装路径，您可以对此路径进行修改，在此安装 向导的界面中点击 “Next >” 按钮f）安装向导将会转到下一步，如图所示，此对话框显示了该软件的版权许可，：g）对话框将显示 Fluke View软件的安装过程，该过程以一个进度条来显示如下所示：h）安装完成后，安装向导则会自动弹出一个询问对话框，询问您是否阅读文件信息或者直接进入运行程序。
Fluke Power Log 软件的安装：注：以下演示的安装过程以及以后的相关操作，均以 Power Log(Version 2.5）软件的操作为实例，其它版本的相关操作也可以参考此版本。
a)将 Fluke Power Log 软件的安装光盘放入电脑的光盘驱动器中，光盘自动运行，则出现如图 1 所示的安装向导界面：图 1. 软件的安装向导界面b) 点击“Install Power Log V2.5”,出现如下窗口：图 2. 软件的版权许可界面c)在版权许可界面中点击 “Next >” 按钮，安装向导将会转到下一步，如图 3 所示，此对话框提示您选择软件的安装路径，您可以对此路径进行修改：图 3. 软件的安装路径界面d) 对软件的安装路径进行选择后，如果点击 “Cancel” 按钮，则会结束此安装向导，退出安装。
福禄克Fluke 1625接地电阻测试仪使用说明书:[5]本篇为《福禄克Fluke 1625接地电阻测试仪使用说明书》，主要介绍该产品的使用方法以及常见故障解决方案。
100 Ω精度±（读数的 2 % + 2 位数）操作误差±（读数的 5 % + 5 位数）测量时间通常为 6 秒最大干扰电压24 V，超过 24 V 无法启动测量最大过载U rms最大= 250 V电阻测量（R 直流）测量方法可按照 IEC61557-4 进行电流-电压测量测量电压20 V 直流电短路电流250 mA 直流电测量值的公式对于四极测量，可延长 H、S、ES 导线而不会产生附加误差。
导线 E 中的电阻 > 1 Ω时，可导致 5m Ω/Ω的附加误差。
测量范围0.020 Ω至 300 kΩ显示范围0.001 Ω至 2.999 Ω3.00 Ω至 29.99 Ω30.0 Ω至 299.9 Ω300 Ω至 2999 Ω3.0 kΩ至 29.99 kΩ30.0 kΩ至 299.9 kΩ分辨率0.001 Ω0.01 Ω0.1 Ω1 Ω10 Ω100 Ω精度±（读数的 2 % + 2 位数）操作误差±（读数的 5 % + 5 位数）测量序列约 2 次测量/秒测量时间通常为 4 秒，包括极性反转（二极或四极）最大干扰电压直流或交流电压≤3 V，超过 3 V 无法启动测量最大感应率 2 Henry最大过载U rms = 250 V导线电阻补偿 (R K)在 R [414]K在 R [416]E在 R [418]E在 R [420]测量值的公式R 显示屏 = R 测得 - R 补偿** 设定点输入值 RK = 0.000 Ω，通过调整测量在 0.000 至 29.99 Ω范围内变化。
无桩接地回路测量（双钳口，无桩）开关档位RA 四极（双钳口，无桩）分辨率0.001 Ω至 0.1 Ω测量范围0.02 Ω至 199.9 Ω精度±（读数的 7 % + 3 位数）操作误差±（读数的 10 % + 5 位数）测量电压Vm = 48 V 交流（初级电压）测量频率128 Hz噪声电流 (IEXT) 最大IEXT = 10 A（交流）(RA < 20 Ω)最大IEXT = 2 A（交流）(RA > 20 Ω)测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量。
