万用表、钳形电流表、核相仪、摇表的使用方法及安全注意事项(精)

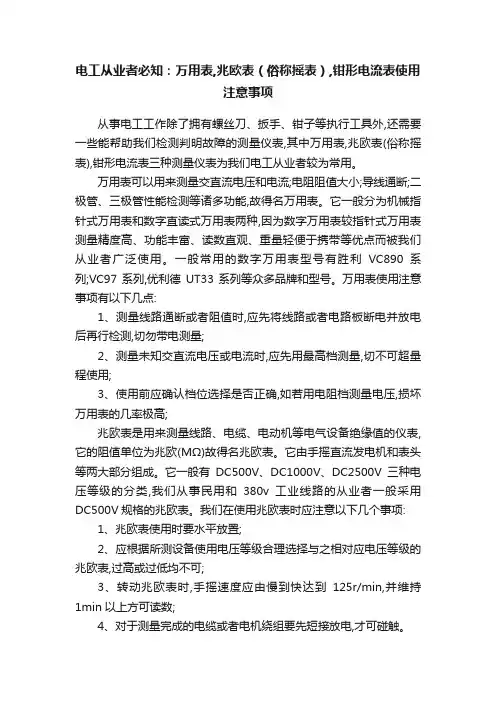

电工从业者必知：万用表,兆欧表（俗称摇表）,钳形电流表使用注意事项从事电工工作除了拥有螺丝刀、扳手、钳子等执行工具外,还需要一些能帮助我们检测判明故障的测量仪表,其中万用表,兆欧表(俗称摇表),钳形电流表三种测量仪表为我们电工从业者较为常用。

万用表可以用来测量交直流电压和电流;电阻阻值大小;导线通断;二极管、三极管性能检测等诸多功能,故得名万用表。

它一般分为机械指针式万用表和数字直读式万用表两种,因为数字万用表较指针式万用表测量精度高、功能丰富、读数直观、重量轻便于携带等优点而被我们从业者广泛使用。

一般常用的数字万用表型号有胜利VC890系列;VC97系列,优利德UT33系列等众多品牌和型号。

万用表使用注意事项有以下几点:1、测量线路通断或者阻值时,应先将线路或者电路板断电并放电后再行检测,切勿带电测量;2、测量未知交直流电压或电流时,应先用最高档测量,切不可超量程使用;3、使用前应确认档位选择是否正确,如若用电阻档测量电压,损坏万用表的几率极高;兆欧表是用来测量线路、电缆、电动机等电气设备绝缘值的仪表,它的阻值单位为兆欧(MΩ)故得名兆欧表。

它由手摇直流发电机和表头等两大部分组成。

它一般有DC500V、DC1000V、DC2500V三种电压等级的分类,我们从事民用和380v工业线路的从业者一般采用DC500V规格的兆欧表。

我们在使用兆欧表时应注意以下几个事项:1、兆欧表使用时要水平放置;2、应根据所测设备使用电压等级合理选择与之相对应电压等级的兆欧表,过高或过低均不可;3、转动兆欧表时,手摇速度应由慢到快达到125r/min,并维持1min以上方可读数;4、对于测量完成的电缆或者电机绕组要先短接放电,才可碰触。

钳形电流表是用来测量不便拆分线路当中交流电流值的仪表。

它也有指针式和数字式两类,现在普遍流行使用数字钳形电流表。

随着霍尔传感器技术的发展,在不少数字钳形电流表当中还增加了直流电流检测功能。

(6)测电流:测量直流电流时,将万用表的一个转换开关置于直流电流挡,另一个转换开关置于50ua到500ma的合适量程上,电流的量程选择和读数方法与电压一样.测量时必须先断开电路,然后按照电流从“+”到“-”的方向,将万用表串联到被测电路中,即电流从红表笔流入,从黑表笔流出.如果误将万用表与负载并联,则因表头的内阻很小,会造成短路烧毁仪表.其读数方法如下:
联系地址：济南市趵突泉北路23号312室 邮 编：250013
粤ICP备08118721号 网站管理入口
二、摇表
摇表又称兆欧表,是用来测量被测设备的绝缘电阻和高值电阻的仪表,它由一个手摇发电机、表头和三个接线柱(即l:线路端、e:接地端、g:屏蔽端)组成.
1．摇表的选用原则
(1)额定电压等级的选择.一般情况下,额定电压在500v以下的设备,应选用500v或1000v的摇表;额定电压在500v以上的设备,选用1000v~2500v的摇表.
(2)被测设备与线路断开,对于大电容设备还要进行放电.
(3)选用电压等级符合的摇表.
(4)测量绝缘电阻时,一般只用“l”和“e”端,但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时,就要使用“g”端,并将“g”端接屏蔽层或外壳.线路接好后,可按顺时针方向转动摇把,摇动的速度应由慢而快,当转速达到每分钟120转左右时(zc-25型),保持匀速转动,1分钟后读数,并且要边摇边读数,不能停下来读数.
d.当误用交流电压挡去测量直流电压,或者误用直流电压挡去测量交流电压时,显示屏将显示“000”,或低位上的数字出现跳动.
e.禁止在测量高电压(220v以上)或大电流(0.5a以上)时换量程,以防止产生电弧,烧毁开关触点.
f.当显示“ ”、“batt”或“low bat”时,表示电池电压低于工作电压.

三表的正确使用主讲:从别后一、万能表的正确使用：机械表1、每次使用（包括换档位）前要先看一下指针是否指在零位。

如不指在零位，应先转动调零旋钮，把指针调到零位。

2、红色表笔插在红色（或“+”号，内部是负极）插孔内，黑色表笔插在黑色（或“–”或“※”号，内部是正极）插孔内。

3、如要测量电阻，应先把两表笔短接，然后再旋转电阻调零钮，使指针指零。

如指针不能指零，表示电池电压不足，应更换新电池（1.5伏的电池）。

1K量程及以下用1.5伏的电池，10K量程以上用9伏的电池。

测量电阻时，被测物必须与其他电源断开。

4、测量直流时，红色表笔接电路正极，黑色表笔接电路负极。

如不知被测电路的正负极时，可以把万能表的量程放在最大，在被测电路上点测探试一下，按表针偏转方向即可判断出其正、负极性。

5、在测量时，不能旋转开关旋钮。

旋转时应停止测量，将表笔脱离被测物。

6、当被测之量不能确定时，应将量程转换开关旋到最大量限的位置上。

7、应使万能表的指针指示在此1/2～2/3标度尺上（钳表相同）。

8、使用后要将开关旋钮调到“·”位置或交流电压最高档。

数字表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。

与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。

(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。

c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

d电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。

如果被测电阻值超出所选择量程的最大值，万用表将显示"1"，这时应选择更高的量程。

万用表、钳流表、兆欧表操作规程一、万用表1、插孔的选择：使用前，先检查测试棒的插孔或接线柱的位置，红色接标有“ +”处，黑色接标有“－”处。

2、测量种类的选择：根据测量对象，对转换开关置于需要的位置。

3、量限选择：若不知被测量的大小值，应先将转换开关置于最大量限档，若读数太小，再逐步减小量限至合适的档位4、正确读数：测量各种不同的被测对象时，应在相应的标度尺上去读数。

5、测量后注意事项：使用过后，应将万用表转换开关旋至交流最高电压档。

防止下次测量时，不注意开关位置，就测量电压，而造成万用表烧坏，同时也可防止转换开关在欧姆档时两根测试棒短路，造成放电。

二、钳流表1、使用钳形电流表测量时，应由两人进行，测量时，应戴绝缘手套，站在绝缘垫毯上，不得触及其它设备，以防短路或接地。

2、检测时要特别注意保持头部与带电部分的安全距离。

3、测量时，被测载流导线应放在钳口中央，钳口两个面闭合要紧密。

4、每次测量前，应先估计电流大小，选用适当量程。

如果无法预测，应先用最大量限，然后逐步减小。

5、当有一相接地时严禁测量。

6、天气潮湿或下雨时，禁止户外进行测量。

7、钳形电流表应保存在匣内，放在干燥的室内。

三、兆欧表1、使用绝缘电阻表应远离磁场，安放水平位置。

2、依顺时针方向转动摇表手柄，使速度逐渐增至每分钟转左右。

在调速器发生滑动后，即可得到稳定的电阻读数。

3、绝缘测定的两端分别连于“线路”及“接地”两接线柱4、通地测定：将被测端及良好地线依次接于“线路”及“接地”两接线柱上。

5、在测定特高电阻时，保护环应接于被测两端之间最内层的绝缘层上，以消除因漏电而引起的读数误差。

相序表、钳形电流表、绝缘电阻表的使用方法图解以及使用注意事项一、相序表是我们经常在电气测试过程中用作测量电压三相相序的仪表。

使用注意：1 ）使用前注意观察仪表电压测量等级，被测电压不要超过该电压等级，以防仪表损坏；2 ）使用过程中务必让表笔与测量点之前充分接触；3 ）使用过程中不要用手触碰表笔金属头，确保人身安全；4 ）单人使用该仪表时，尽量使用鳄鱼夹接触测量点；5 ）使用完成后，仪表不宜与其他金属工具等混合放置在工具包中，以防屏幕、金属表笔的损坏。

二、钳形表可以在不中断负载运行的条件下测量低压线路上的交、直流电流。

1、采用电磁式电流互感器制作的钳形表，只能测量交流电流，不能测量直流电流2、采用霍尔电流传感器制作的钳形表，可以测量交直流电流。

三、绝缘电阻测试仪（摇表/兆欧表）。

绝缘电阻是设备安全要求测试中的一项重要指标，它可以判断绝缘体足否完整以及绝缘体表面是否被污染，通过测量设备的绝缘电阻可以及时发现设备普遍受潮、绝缘劣化和绝缘击穿等缺陷。

摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成，其用途是测试线路或电气设备的绝缘状况。

使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V的摇表。

对于500V以上的线路或电气设备，应使用1000V或2500V的摇表。

2、用摇表测试高压设备的绝缘时，应由两人进行。

3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子'L'应接设备的被测相，接地端子'E'应接设备外壳及设备的非被测相，屏蔽端子'G'应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。

一、万用表万用表作为一种测量工具，它能测量电压、电阻、电流、电器线路、各种电子元器件等。

正确使用万用表1.万用表应谨慎使用，不得受振动、受热和受潮。

2.使用前指针应调到机械零位。

测量电阻时将转换开关转至电阻档上，将两测棒接触后旋转调零器，使指针指零欧档方可测量，一定不要在电阻档位上测量电压。

否则，会烧毁仪表。

3.红色测棒为“＋”，黑色测棒为“—”。

在测量直流电压或电流时，应将红色测棒和黑色测棒分别接在被测物的正极和负极。

否则，因接反会烧毁仪表。

4.选用量程时，要先选用最高量程，满足指针移动至满刻度的2／3附近，这样可使读数比较精确。

测量直流电压前（特别是高压）一定要先了解正负极。

如果不知道正负极，可将两测棒快接快离，如指针顺时针转，则说明接对了；反之，应交换测棒。

5.当转换开关转到测量电流的位置时，绝对不能将两测棒直接跨接在电源上。

否则，因万用表通过短路电流会被烧毁。

6.每当测量完毕后，应将转换开关转到电压档上，防止开关在电阻档上，两测棒误被其他金属短接使表内电池耗尽。

详细使用方法万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有r或ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和va，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10v以外的其它位置时，即读此条刻度线。

明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。

切不可弄错档位。

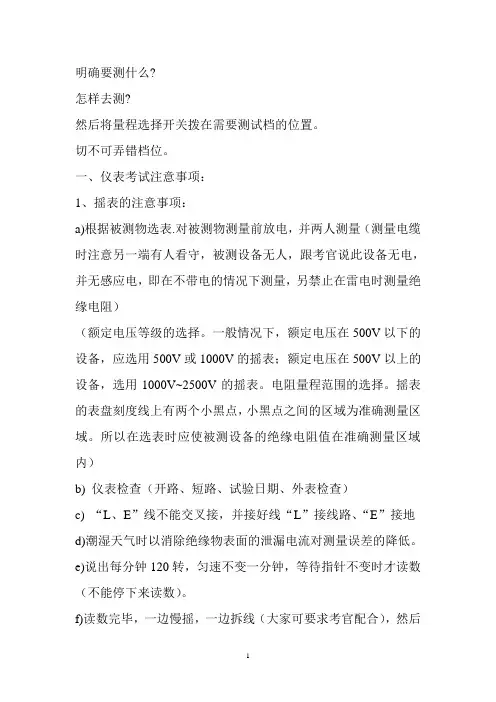

一、仪表考试注意事项：1、摇表的注意事项：a)根据被测物选表.对被测物测量前放电，并两人测量（测量电缆时注意另一端有人看守，被测设备无人，跟考官说此设备无电，并无感应电，即在不带电的情况下测量，另禁止在雷电时测量绝缘电阻）（额定电压等级的选择。

一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

电阻量程范围的选择。

摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选表时应使被测设备的绝缘电阻值在准确测量区域内）b) 仪表检查（开路、短路、试验日期、外表检查）c) “L、E”线不能交叉接，并接好线“L”接线路、“E”接地d)潮湿天气时以消除绝缘物表面的泄漏电流对测量误差的降低。

e)说出每分钟120转，匀速不变一分钟，等待指针不变时才读数（不能停下来读数）。

f)读数完毕，一边慢摇，一边拆线（大家可要求考官配合），然后将被测设备放电。

放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电），问考官有地线吗。

G）．注意事项摇表未停止转动之前或被测设备未放电之前，严禁用手触及。

拆线时，也不要触及引线的金属部分。

测量结束时，对于大电容设备要放电。

2、电力电缆结构：图1：铜屏蔽层。

作用是：被测物表面不清洁、有污垢或湿度较大情况下，以免漏电，吸收泄漏电流，减少测量误差。

电缆芯：接“L”填充胶铠装图2：图3：此图时测量时用的铠装接线路端，接“L ”端接地（此地线内部是接铠装引出），接“E ”端2、380V导线结构：图1：此导线一定要问考官地网在哪，如考官不答的，你要假设考试用的桌是地网，就接地（口述）导体绝缘层。

第一章：电工测最、电工常用携带式仪表的应用电工常用携带式仪表主要有万用表、钳形电流表及兆欧表。

（一）万用表的应用万用表可用来测量直流电流、直流电压、交流电流、交流电压、电阻、电感、电容。

音频电平及晶体三极管的电流放大系数B值等。

如下图所示：指针式万用表IS数字式式万用表1万用表的使用方法（1） 端钮（或插孔）选择要正确：红色测试棒连结线要接到红色端钮上（或标有“+”号的插孔内），黑色测试棒连结线要接到黑色端钮上（或标有“ -”号的插孔内）。

有的万用 表备有交直流电压为2500V 的测量端钮，使用时黑色测试棒仍接黑色端钮， 而红色测试棒接 到2500V 的端钮上。

（2） 转换开关位置选择要正确： 根据测量对象转换开关转到相应的位置， 有的万用表面 板上有两个转换开关，一个选择测量种类，一个选择测量量程。

使用时应先选择测量种类， 然后选择测量量程。

（3） 量程选择要合适：根据被测量的大致范围，将转换开关转至适当的量限上，若测量 电压或电流时，最好使指针指在量程的1/2至2/3的范围内，这样读数较为准确。

（4） 正确进行读数：在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。

因此测量时在对应的标度尺上读数的同时也应注意标度尺读数和量程档的配合， 以避免差错。

（5） 欧姆档的正确使用：（a ） 选择合适的倍率档： 测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部 分为宜，指针越接近标度尺的中间部分，读数越准确，越向左、刻度线越密，读数的准确度 越差。

（b ） 凋零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮” ，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。

每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证了测量的准确性， 如果指针不能调到零位， 说明电池电压不足， 需要更换。

（c ） 不能带电测量电阻： 测量电阻时万用表是电池供电的，被测电阻决不能带电， 损坏表头。

[Word]万用表、摇表、钳表的使用方法[主攻] 万用表、摇表、钳表的使用方法[主攻]HOME 萬用表、搖表、鉗表的使用方法[主攻]一、万用表万用表作为一种测量工具，它能测量电压、电阻、电流、电器线路、各种电子元器件等。

正确使用万用表1.万用表应谨慎使用，不得受振动、受热和受潮。

2.使用前指针应调到机械零位。

测量电阻时将转换开关转至电阻档上，将两测棒接触后旋转调零器，使指针指零欧档方可测量，一定不要在电阻档位上测量电压。

否则，会烧毁仪表。

3.红色测棒为“，”，黑色测棒为“—”。

在测量直流电压或电流时，应将红色测棒和黑色测棒分别接在被测物的正极和负极。

否则，因接反会烧毁仪表。

4.选用量程时，要先选用最高量程，满足指针移动至满刻度的2,3附近，这样可使读数比较精确。

测量直流电压前(特别是高压)一定要先了解正负极。

如果不知道正负极，可将两测棒快接快离，如指针顺时针转，则说明接对了;反之，应交换测棒。

5.当转换开关转到测量电流的位置时，绝对不能将两测棒直接跨接在电源上。

否则，因万用表通过短路电流会被烧毁。

6.每当测量完毕后，应将转换开关转到电压档上，防止开关在电阻档上，两测棒误被其他金属短接使表内电池耗尽。

详细使用方法万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

1(万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。

(1)表头:它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下:第一条(从上到下)标有r 或ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

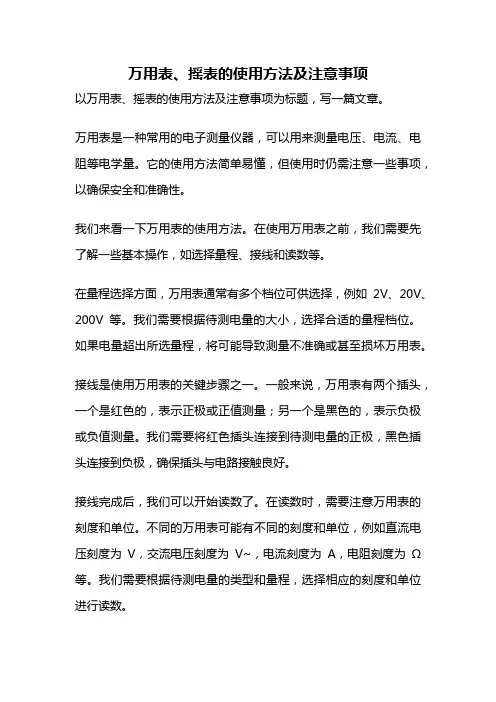

万用表、摇表的使用方法及注意事项以万用表、摇表的使用方法及注意事项为标题，写一篇文章。

万用表是一种常用的电子测量仪器，可以用来测量电压、电流、电阻等电学量。

它的使用方法简单易懂，但使用时仍需注意一些事项，以确保安全和准确性。

我们来看一下万用表的使用方法。

在使用万用表之前，我们需要先了解一些基本操作，如选择量程、接线和读数等。

在量程选择方面，万用表通常有多个档位可供选择，例如2V、20V、200V等。

我们需要根据待测电量的大小，选择合适的量程档位。

如果电量超出所选量程，将可能导致测量不准确或甚至损坏万用表。

接线是使用万用表的关键步骤之一。

一般来说，万用表有两个插头，一个是红色的，表示正极或正值测量；另一个是黑色的，表示负极或负值测量。

我们需要将红色插头连接到待测电量的正极，黑色插头连接到负极，确保插头与电路接触良好。

接线完成后，我们可以开始读数了。

在读数时，需要注意万用表的刻度和单位。

不同的万用表可能有不同的刻度和单位，例如直流电压刻度为V，交流电压刻度为V~，电流刻度为A，电阻刻度为Ω等。

我们需要根据待测电量的类型和量程，选择相应的刻度和单位进行读数。

除了万用表，摇表也是一种常用的测量工具。

摇表是一种机械测量仪器，通过摇动表身来测量物体的震动或振动频率。

它适用于测量机械设备、发动机等的振动情况。

使用摇表时，首先需要将其放置在待测物体附近，确保摇表与物体接触紧密。

然后，我们可以用手轻轻摇动摇表，使其开始运转。

在摇动的过程中，需要注意保持均匀的力度和速度，以确保测量结果的准确性。

在使用摇表时，还需要注意以下几点事项。

首先，要选择适当的摇动频率。

不同的物体有不同的振动频率范围，我们需要根据待测物体的特性，选择适合的摇动频率。

其次，要保持摇表的正常工作状态。

摇表在使用过程中可能会受到外界因素的影响，如温度、湿度等，我们需要注意及时进行调整和维护，以确保摇表的正常工作。

总结起来，万用表和摇表是常用的测量工具，它们的使用方法和注意事项都相对简单。

2．符号含义
• （1）∽ 表示交直流 • （2） V－2.5KV 4000Ω/V 表示对于交流电压 及2.5KV的直流电压挡，其灵敏度为4000Ω/V • （3）A－V－Ω 表示可测量电流、电压及电阻 • （4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz • （5）2000Ω/V DC 表示直流挡的灵敏度为 2000Ω/V • 钳表和摇表盘上的符号与上述符号相似（其他因为 符号格式不对不能全部写上『表示磁电系整流式有 机械反作用力仪表 『表示三级防外磁场『表示水平 放置）
4．数字万用表
• 现在，数字式测量仪表已成为主流，有取 代模拟式仪表的趋势。与模拟式仪表相比， 数字式仪表灵敏度高，准确度高，显示清 晰，过载能力强，便于携带，使用更简单。 下面以VC9804型数字万用表为例，简单介 绍其使用方法和注意事项。
(1)使用方法
• a使用前，应认真阅读 有关的使用说明书， 熟悉电源开关、量程 开关、插孔、特殊插 口的作用. • b将电源开关置于ON 位置。
二、摇表
• 摇表又称兆欧表， 是用来测量被测设 备的绝缘电阻和高 值电阻的仪表，它 由一个手摇发电机、 表头和三个接线柱 （即L：线路端、E： 接地端、G：屏蔽 端）组成。
二、摇表
•
2．摇表的使用
• （1）校表。测量前应将摇表进行一次开路 和短路试验，检查摇表是否良好。将两连 接线开路，摇动手柄，指针应指在“∞”处， 再把两连接线短接一下，指针应指在“0”处， 符合上述条件者即良好，否则不能使用。 • （2）被测设备与线路断开，对于大电容设 备还要进行放电。 • （3）选用电压等级符合的摇表。
(1)使用方法
• c交直流电压的测量：根据需要将量程开关 拨至DCV（直流）或ACV（交流）的合适量 程，红表笔插入V／Ω孔，黑表笔插入COM 孔，并将表笔与被测线路并联，读数即显 示。 • d交直流电流的测量：将量程开关拨至DCA （直流）或ACA（交流）的合适量程，红表 笔插入mA孔（＜200mA时）或10A孔（＞ 200mA时）,黑表笔插入COM孔，并将万用 表串联在被测电路中即可。测量直流量时， 数字万用表能自动显示极性。

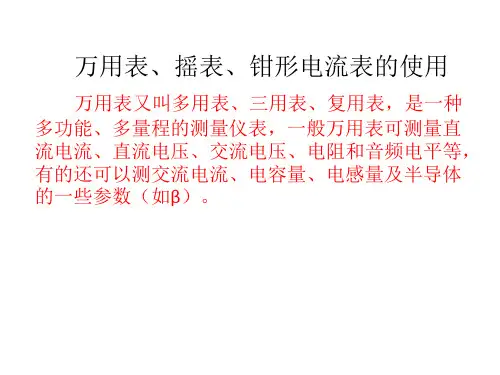

万用表、摇表、钳形电流表使用方法及 注意事项
