目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）箱体选型原则：2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±0.5℃围水阻在110KPa以（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如、等地，建议冷盘管迎面风速高于2.8m/s时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）。
风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm 11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
12．在对噪音要求较高的场合，一般会配置900mm长的消声段，舒适性场合一般选用孔板+玻璃棉形式的消声器，净化场合采用微穿孔的消声器。
13．风阀执行器开关量2.常用组合形式2.1机组按结构形式可分为：卧式，立式，吊顶式。
按用途分可分为：普通舒适性机组，净化机组等；3.按不同使用场合常用的功能组合按使用场合，AHU可分为：1)舒适性的场合2)工业净化行业3)生化净化行业4)化工行业5)烟草工业6)纺织工业7)汽车工业8)热回收的应用9)除湿机的应用10) 大温差空气处理机组11) 干燥天气的地区3.1舒适性AHU舒适性的AHU服务对象为人，功能类似于家用空调。
最主要的功能为调节空气的温度，对空气进行制冷、加热，简单的过滤及低要求的湿度调节。
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于2.8m/s 时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于s时，即加装挡水板）选盘管时冷量需乘以的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——40W——11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于2.8m/s 时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。

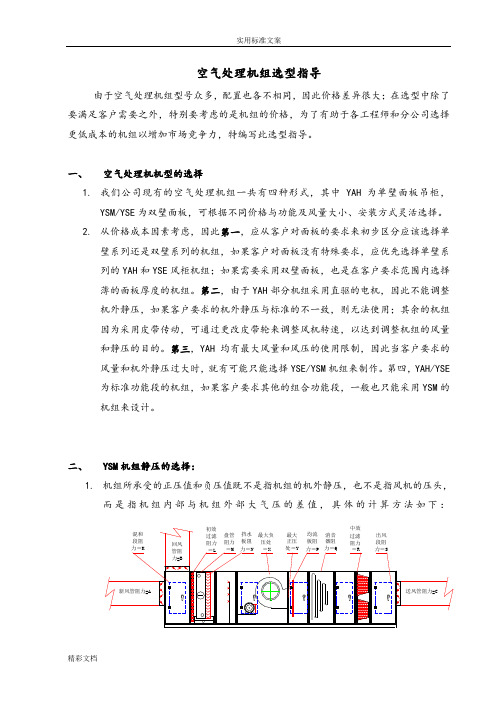

空气处理机组选型指导由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各工程师和分公司选择更低成本的机组以增加市场竞争力，特编写此选型指导。
一、空气处理机机型的选择1.我们公司现有的空气处理机组一共有四种形式，其中YAH为单壁面板吊柜，YSM/YSE为双壁面板，可根据不同价格与功能及风量大小、安装方式灵活选择。
2.从价格成本因素考虑，因此第一，应从客户对面板的要求来初步区分应该选择单壁系列还是双壁系列的机组，如果客户对面板没有特殊要求，应优先选择单壁系列的YAH和YSE风柜机组；如果需要采用双壁面板，也是在客户要求范围内选择薄的面板厚度的机组。
第二，由于YAH部分机组采用直驱的电机，因此不能调整机外静压，如果客户要求的机外静压与标准的不一致，则无法使用；其余的机组因为采用皮带传动，可通过更改皮带轮来调整风机转速，以达到调整机组的风量和静压的目的。
第三，YAH均有最大风量和风压的使用限制，因此当客户要求的风量和机外静压过大时，就有可能只能选择YSE/YSM机组来制作。
第四，YAH/YSE 为标准功能段的机组，如果客户要求其他的组合功能段，一般也只能采用YSM的机组来设计。
如图所示，机组的新、回、送风管阻力分别为A、B、C帕，机组内部功能段如图所示，阻力计算部件为混合段、初、中效过滤器、表冷器、挡水板、均流板、消声器、出风段，此处假设回风管阻力大于新风管阻力，则机外静压＝B+C（如果新风管阻力大于回风管，则B更改为A，下同）风机的静压＝B+C+K+L+M+N+P+Q+R+S机组最大负压X＝B+K+L+M+N机组最大正压Y＝C+P+Q+R+S2.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了计算机组承压，可按照B=C=0.7*机外静压来校核送回风管的阻力（需要注意区分的是机组直接回风或直接送风的情况。
欢迎共阅空气处理机组选型指导由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各工程师和分公司选择更低成本的机组以增加市场竞争力，特编写此选型指导。
一、空气处理机机型的选择图所示，阻力计算部件为混合段、初、中效过滤器、表冷器、挡水板、均流板、消声器、出风段，此处假设回风管阻力大于新风管阻力，则机外静压＝B+C（如果新风管阻力大于回风管，则B更改为A，下同）风机的静压＝B+C+K+L+M+N+P+Q+R+S机组最大负压X＝B+K+L+M+N机组最大正压Y＝C+P+Q+R+S2.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为选型时可按照上表中的值来估算机组内部的阻力。
此处需要指出的是表冷盘管的阻力值选取与以前的有区别，阻力值只是按照MS-85选型表的90％计。
四、机外静压的估算1.机外静压通常是由设计院根据风管的设计来进行计算，然后给出，我们只是根据利的（可向业主阐述静压过大对运行费用增加的危害），因此当客户要求的机外静压值过大时（此处给一个参考值：（10*风量）开平方，即9000风量时，机外静压不大于10*9000的平方根300Pa；25000风量时，机外静压不大于250000的平方根500 Pa；50000风量时小于700 Pa；80000风量时小于900 Pa），有必要向客户和设计院校核阻力值，看是否有特殊的阻力部件如净化用的高效过滤器等，否则有必要根据设计图纸或实际的管道布置情况来计算机外静压值。
下面给出风管阻力（机外静压）的估算值，供大家参考：上面是在主送风管风速在8m/s左右时的参考值，当主管风速不同时，可在此基础上调整。
4.另外一个估算方法是可参考送回风管的总长度来估计，一般是每米风管约为4～240Pa则根据4.风机静压与机外静压的关系同2中的计算方法一样，其全压和静压的关系参照机外全压和静压的选型方法。
空气处理机组选型指导由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各工程师和分公司选择更低成本的机组以增加市场竞争力，特编写此选型指导。
一、空气处理机机型的选择1.我们公司现有的空气处理机组一共有四种形式，其中YAH为单壁面板吊柜，YSM/YSE为双壁面板，可根据不同价格与功能及风量大小、安装方式灵活选择。
2.从价格成本因素考虑，因此第一，应从客户对面板的要求来初步区分应该选择单壁系列还是双壁系列的机组，如果客户对面板没有特殊要求，应优先选择单壁系列的YAH和YSE风柜机组；如果需要采用双壁面板，也是在客户要求范围内选择薄的面板厚度的机组。
第二，由于YAH部分机组采用直驱的电机，因此不能调整机外静压，如果客户要求的机外静压与标准的不一致，则无法使用；其余的机组因为采用皮带传动，可通过更改皮带轮来调整风机转速，以达到调整机组的风量和静压的目的。
第三，YAH均有最大风量和风压的使用限制，因此当客户要求的风量和机外静压过大时，就有可能只能选择YSE/YSM机组来制作。
第四，YAH/YSE为标准功能段的机组，如果客户要求其他的组合功能段，一般也只能采用YSM的机组来设计。
YSM机组静压的选择:1.机组所承受的正压值和负压值既不是指机组的机外静压， 也不是指风机的压头，而是指机组内部与机组外部大气压的差值，具体的计算方法如下:如图所示，机组的新、回、送风管阻力分别为 A 、B 、C 帕，机组内部功能段如图所 示，阻力计算部件为混合段、初、中效过滤器、表冷器、挡水板、均流板、消声器、 出风段，此处假设回风管阻力大于新风管阻力，则机外静压=B+C （如果新风管阻力大于回风管，则 B 更改为A ,下同）风机的静压=B+C+K+L+M+N+P+Q+R+S机组最大负压X = B+K+L+M+N机组最大正压Y = C+P+Q+R+S2.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了 计算机组承压，可按照B=C=0.7*机外静压来校核送回风管的阻力（需要注意区分 的是机组直接回风或直接送风的情况。
空气处理机组选型指导集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）空气处理机组选型指导由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各工程师和分公司选择更低成本的机组以增加市场竞争力，特编写此选型指导。
一、空气处理机机型的选择1.我们公司现有的空气处理机组一共有四种形式，其中YAH为单壁面板吊柜，YSM/YSE为双壁面板，可根据不同价格与功能及风量大小、安装方式灵活选择。
2.从价格成本因素考虑，因此第一，应从客户对面板的要求来初步区分应该选择单壁系列还是双壁系列的机组，如果客户对面板没有特殊要求，应优先选择单壁系列的YAH和YSE风柜机组；如果需要采用双壁面板，也是在客户要求范围内选择薄的面板厚度的机组。
第二，由于YAH部分机组采用直驱的电机，因此不能调整机外静压，如果客户要求的机外静压与标准的不一致，则无法使用；其余的机组因为采用皮带传动，可通过更改皮带轮来调整风机转速，以达到调整机组的风量和静压的目的。
第三，YAH均有最大风量和风压的使用限制，因此当客户要求的风量和机外静压过大时，就有可能只能选择YSE/YSM机组来制作。
第四，YAH/YSE为标准功能段的机组，如果客户要求其他的组合功能段，一般也只能采用YSM的机组来设计。
二、YSM机组静压的选择：板、均流板、消声器、出风段，此处假设回风管阻力大于新风管阻力，则机外静压＝B+C（如果新风管阻力大于回风管，则B更改为A，下同）风机的静压＝B+C+K+L+M+N+P+Q+R+S机组最大负压X＝B+K+L+M+N机组最大正压Y＝C+P+Q+R+S2.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了计算机组承压，可按照B=C=0.7*机外静压来校核送回风管的阻力（需要注意区分的是机组直接回风或直接送风的情况。
版号：AHUB-2009-A1安装使用说明书组合式空气处理机组AHUBE、AHUBS、AHUBW系列安装使用本机组之前，请认真阅读本说明书，并妥善保管!目录一.特点简介•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2二. 型号说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3三. 安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4四. 调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8五. 使用及维护保养••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9六. 常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••14在设计与制造过程中，深圳欧威尔充分考虑了您的安全，但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害。
最安全的预防是正确的安装、正确的操作和经常性的维护与保养。
一、特点简介●杜绝冷桥:欧威尔系列组合式空气处理机组的保温壁板四边采用特制的高强度铝型材制成，通过高压聚氨酯发泡将四边铝合金框架和内外金属钣金制作成一块高强度的保温箱板，箱体的内部钣金件和外部钣金件通过聚氨酯保温材料层及特制的隔热高强度工程塑料件巧妙隔绝，箱体面板通过直接拼装后，将箱体内部与箱体外部的热传递彻底隔绝，有效解决了多年来一直困扰空调箱的冷桥问题，没有冷桥。
●不漏风:欧威尔系列组合式空气处理机采用独特设计，紧密配合的阴阳榫头结构，箱体内部设置有压紧密封条，机组漏风率低，箱体更设有填充腔，可填入保温密封材料，完全防止漏风，有效节能！●不生锈的箱体：欧威尔系列组合式空气处理机所有面板四周都镶上了铝型材边框，标准配置的箱体外板采用优质彩钢板，内壁板采用镀铝锌板，箱体美观大方、不会生锈。
