施耐德断路器选型型号

第五部分空气断路器选型指南5-15-2Masterpact MT 空气断路器组成124536781.　二次端子盖2.　电压线圈3.　灭弧栅4.　电动储能机构马达5.　Micrologic 控制单元6.　前面板7.　开关本体8.　抽架5-3Masterpact MT 空气断路器选型表COM: 通信选件MCH: 电动机构MX: 分励线圈XF: 合闸线圈MN: 欠压线圈CB: 二次接线端子盖板CDP: 门框PF: “准备合闸”触点IFE1智能网关I/O 输入输出模块(更多附件，详见样本)MT Masterpact MT0606, 08, 10, 12, 16, 20, 25, 32, 40, 40b, 50, 63N1N1, N2, H1, H1b,H2, H3, L13P 3P (可不标), 4PD/O D/O (抽出式，可不标), F (固定式)MIC 2.0A Micrologic 控制单元(可不标)2.0,5.0, 6.02.0A, 5.0A, 6.0A, 7.0A, 2.0E, 5.0E, 6.0E,5.0D, 6.0D5.0P,6.0P,7.0P,5.0H, 6.0H, 7.0H附件++5-4Masterpact MT N1从630 到 1600AMasterpact MT N2, H1,H1b, H2, H3, L1从800 到 4000Ap Masterpact MT N1 型，从 630A 到 1600A 是同一种尺寸。

p Masterpact MT N2, H1, H1b, H2, H3, L1型，从 800A ~ 4000A 是同一种尺寸。

p Masterpact MT H1, H2 型，从 4000A ~ 6300A是同一种尺寸。

056477056472E 58891E 58892Masterpact MT 断路器的主要规格Masterpact MT H1, H2从4000 到6300A056473E 58893Micrologic控制单元的选择必配可选5-5Mic E Mic E5-6额额额适污0564085-75-80564********功能和特性(1) 垂直后连接，其他连接方式参见温度降容表。

特点：高标准：符合IEC60947-2和IEC60947-4-1标准的要求。

功能齐全：具有隔离、短路保护、过载保护、缺相保护和直接控制功能；
具有欠压脱扣、分励脱扣、故障显示、测试等辅助功能；IP55外壳，
具有双重绝缘、防水、防尘等功能；门控旋钮，
具有断电开门、ON/OFF可以锁定等功能。

高分断能力：分断能力高达10-100kA。

长寿命：电寿命高达10×104次，是普通断路器寿命的5-10倍。

技术说明：温度补偿的环境温度：-20 - +60℃
额定工作电压：690V 整定电流范围：0.1-32A
脱扣等级：10A(符合IEC60947-4-1)
使用类别：A(符合IEC60947-2)和AC-3(符合IEC60947-4-1)
应用：用于电动机的隔离、短路保护、过载保护、缺相保护和直接控制
型
号
电流范围
GV2-ME01C
0.1-0.16
GV2-ME02C
0.16-0.25
GV2-ME03C
0.25-0.4。

施耐德断路器型号大全1. 断路器简介断路器是用于保护电气设备免受过电流的损坏的一种设备。

施耐德电气公司是世界知名的电气设备制造商之一，提供了广泛的断路器系列产品，以满足不同应用场景的需求。

2. 断路器的分类根据不同的特点和功能，施耐德的断路器可以分为多个系列和型号。

下面将介绍其中一些常见的系列和型号。

2.1 诺伊瞬变型断路器（Noark系列）•诺伊瞬变型断路器是一种高性能、高可靠性的低压断路器，适用于家庭、商业和工业用途。

•有多种型号可供选择，包括诺伊A系列、诺伊B系列和诺伊C系列。

•特点：–高短路分断能力，保护设备免受过电流损害。

–超快瞬态保护，提供额外的安全性。

–安装方便，使用灵活。

2.2 Multi 9系列断路器•Multi 9系列是一种模块化断路器，适用于住宅和商业用途。

•提供了多种额定电流和极数的型号，以满足不同的需求。

•特点：–可插拔模块，方便维护和更换。

–可定制的配件，可以灵活应对各种应用场景。

–高断路能力，有效保护电气设备。

2.3 PowerPact系列断路器•PowerPact系列是一种高性能、可定制化的断路器，适用于大型工业和商业用途。

•提供了多种型号，包括PowerPact H型、PowerPact J型和PowerPact L型等。

•特点：–高断路能力，可保护重要设备免受过电流和短路的损害。

–可定制的配件，以满足特定应用需求。

–先进的电子保护功能，提供可靠的安全性。

3. 施耐德断路器的选型要点在选择合适的施耐德断路器时，需要考虑以下要点：3.1 额定电流和额定短路中断能力根据需要保护的设备的额定电流和所在电路的额定短路中断能力来选择合适的断路器型号。

3.2 极数和安装方式根据设备的电气系统和安装空间的要求，选择合适的断路器极数和安装方式。

3.3 附加功能和配件根据特定的应用需求，选择具有附加功能和可定制配件的断路器，以提供更高的性能和安全性。

4. 施耐德断路器的应用领域施耐德的断路器系列产品广泛应用于以下领域：•住宅楼宇和商业建筑•工业生产线和设备•电力系统和配电网络•数据中心和通信基础设施5. 小结施耐德电气公司提供了丰富的断路器系列产品，包括诺伊瞬变型断路器、Multi 9系列断路器和PowerPact系列断路器等。

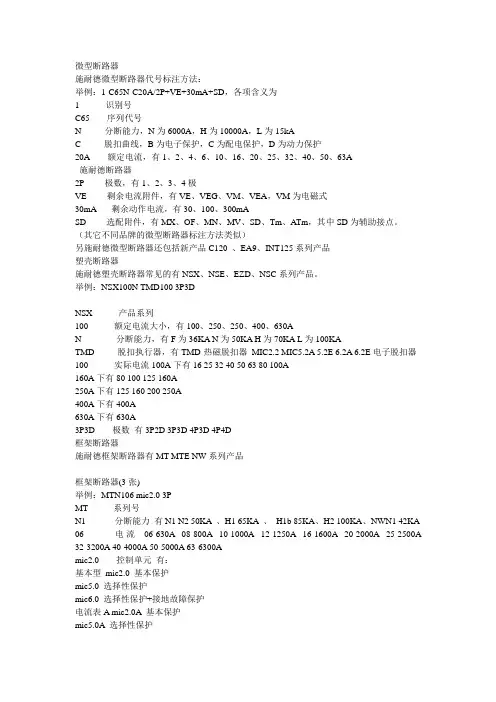

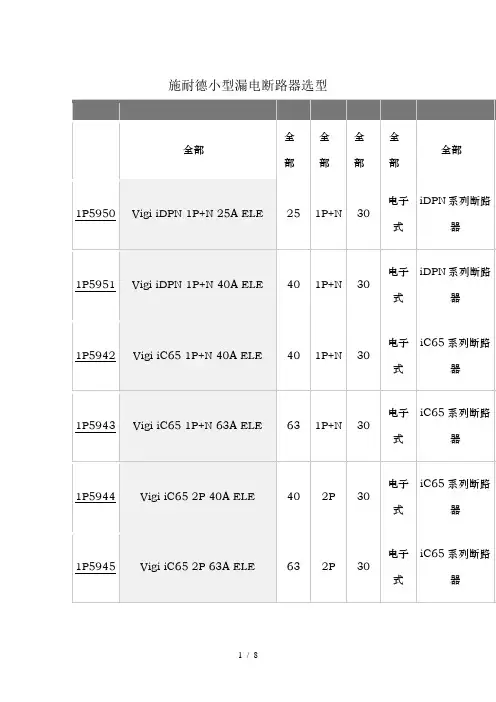

微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A施耐德断路器2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

（其它不同品牌的微型断路器标注方法类似）另施耐德微型断路器还包括新产品C120 、EA9、INT125系列产品塑壳断路器施耐德塑壳断路器常见的有NSX、NSE、EZD、NSC系列产品。

举例：NSX100N TMD100 3P3DNSX---------产品系列100---------额定电流大小，有100、250、250、400、630AN------------分断能力，有F为36KA N为50KA H为70KA L为100KATMD--------脱扣执行器，有TMD-热磁脱扣器MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器100---------实际电流100A下有16 25 32 40 50 63 80 100A160A下有80 100 125 160A250A下有125 160 200 250A400A下有400A630A下有630A3P3D------极数有3P2D 3P3D 4P3D 4P4D框架断路器施耐德框架断路器有MT MTE NW系列产品框架断路器(3张)举例：MTN106 mic2.0 3PMT---------系列号N1----------分断能力有N1 N2 50KA 、H1 65KA 、H1b 85KA、H2 100KA、NWN1 42KA 06----------电流06-630A 08-800A 10-1000A 12-1250A 16-1600A 20-2000A 25-2500A 32-3200A 40-4000A 50-5000A 63-6300Amic2.0------控制单元有：基本型mic2.0 基本保护mic5.0 选择性保护mic6.0 选择性保护+接地故障保护电流表A mic2.0A 基本保护mic5.0A 选择性保护mic6.0A 选择+接地故障保护mic7.0A 选择+漏电保护电能表D mic5.0D 选择性保护mic6.0D 选择+接地故障保护功率表P mic5.0P 选择性保护mic6.0P 选择+接地故障保护mic7.0P 选择+漏电保护谐波表H mic5.0H 选择性保护mic6.0H 选择+接地故障保护mic7.0H 选择+漏电保护3P----------极数分3P 4P 2档另外还有固定式抽屉式断路器之分。

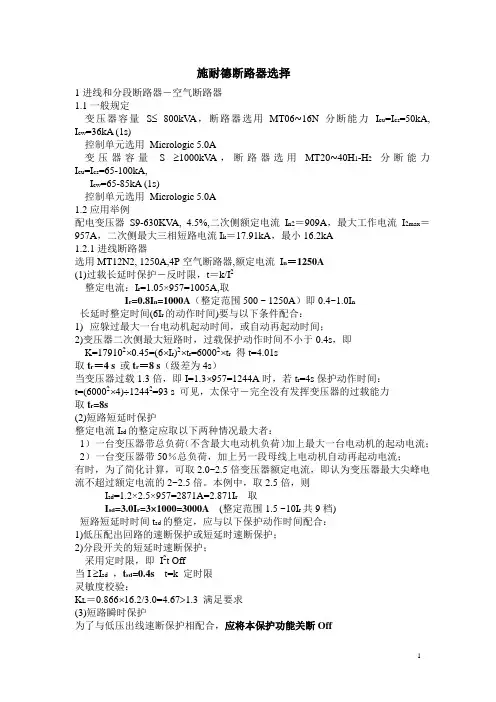

施耐德断路器选择1进线和分段断路器－空气断路器1.1一般规定变压器容量S≤800kV A，断路器选用MT06~16N 分断能力I cu=I cs=50kA, I cw=36kA (1s)控制单元选用Micrologic 5.0A变压器容量S ≥1000kV A，断路器选用MT20~40H1-H2分断能力I cu=I cs=65-100kA,I cw=65-85kA (1s)控制单元选用Micrologic 5.0A1.2应用举例配电变压器S9-630KV A, 4.5%,二次侧额定电流I n2＝909A，最大工作电流I2max＝957A，二次侧最大三相短路电流I k＝17.91kA，最小16.2kA1.2.1进线断路器选用MT12N2, 1250A,4P空气断路器,额定电流I n＝1250A(1)过载长延时保护－反时限，t＝k/I2整定电流：I r=1.05×957=1005A,取I r=0.8I n=1000A（整定范围500 ~ 1250A）即0.4~1.0I n长延时整定时间(6I r的动作时间)要与以下条件配合：1)应躲过最大一台电动机起动时间，或自动再起动时间；2)变压器二次侧最大短路时，过载保护动作时间不小于0.4s，即K=179102⨯0.45=(6⨯I r)2⨯t r=60002⨯t r得t=4.01s取t r＝4 s或t r＝8 s（级差为4s）当变压器过载1.3倍，即I=1.3⨯957=1244A时，若t r=4s保护动作时间：t=(60002⨯4)÷12442=93 s 可见，太保守－完全没有发挥变压器的过载能力取t r=8s(2)短路短延时保护整定电流I sd的整定应取以下两种情况最大者：1）一台变压器带总负荷（不含最大电动机负荷）加上最大一台电动机的起动电流；2）一台变压器带50％总负荷，加上另一段母线上电动机自动再起动电流；有时，为了简化计算，可取2.0~2.5倍变压器额定电流，即认为变压器最大尖峰电流不超过额定电流的2~2.5倍。

施耐德断路器选择1进线和分段断路器－空气断路器1.1一般规定变压器容量S≤800kV A，断路器选用MT06~16N 分断能力I cu=I cs=50kA, I cw=36kA (1s)控制单元选用Micrologic 5.0A变压器容量S ≥1000kV A，断路器选用MT20~40H1-H2分断能力I cu=I cs=65-100kA,I cw=65-85kA (1s)控制单元选用Micrologic 5.0A1.2应用举例配电变压器S9-630KV A, 4.5%,二次侧额定电流I n2＝909A，最大工作电流I2max＝957A，二次侧最大三相短路电流I k＝17.91kA，最小16.2kA1.2.1进线断路器选用MT12N2, 1250A,4P空气断路器,额定电流I n＝1250A(1)过载长延时保护－反时限，t＝k/I2整定电流：I r=1.05×957=1005A,取I r=0.8I n=1000A（整定范围500 ~ 1250A）即0.4~1.0I n长延时整定时间(6I r的动作时间)要与以下条件配合：1)应躲过最大一台电动机起动时间，或自动再起动时间；2)变压器二次侧最大短路时，过载保护动作时间不小于0.4s，即K=179102⨯0.45=(6⨯I r)2⨯t r=60002⨯t r得t=4.01s取t r＝4 s或t r＝8 s（级差为4s）当变压器过载1.3倍，即I=1.3⨯957=1244A时，若t r=4s保护动作时间：t=(60002⨯4)÷12442=93 s 可见，太保守－完全没有发挥变压器的过载能力取t r=8s(2)短路短延时保护整定电流I sd的整定应取以下两种情况最大者：1）一台变压器带总负荷（不含最大电动机负荷）加上最大一台电动机的起动电流；2）一台变压器带50％总负荷，加上另一段母线上电动机自动再起动电流；有时，为了简化计算，可取2.0~2.5倍变压器额定电流，即认为变压器最大尖峰电流不超过额定电流的2~2.5倍。

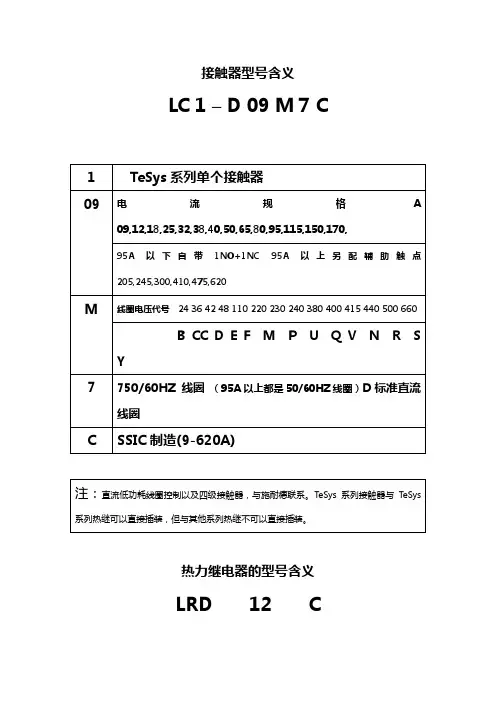

2（停产无替代？）Masterpact MW 空气断路器选型表框架电流06：630A 20：2000A 08：800A 25：2500A 10：1000A 32：3200A 12：1250A 40：4000A 16：1600A 2：Micrologic2.0MW二段保护5：Micrologic5.0MW三段保护A：Micrologic5.0A MW三段保护+电流表MW 06 3 F 2 33：3极4：4极F：固定式D：抽屉式控制回器电压2：AC220V3：AC380V1：DC110V4：DC220VCompact NS塑壳断路器选型表（合用于配电保护）脱扣器类型TM：热磁脱扣器（用于NS100，160，250）STR22SE电子脱扣器（用于NS100，160，250）STR23SE电子脱扣器（用于NS400，630）STR53UE电子脱扣器（用于NS400，630）NS 100 N STR22SE 100 3P F FC 附件壳架电流规格100 160 250 400 630 分断能力可选N：25-50KAH：70KAL：150KANS80惟独H型脱扣器额定电流（参见脱扣器选择表）极数可选3P4P安装方式F：固定式P：插入式W：抽出式联接方式FC：板前方式RC：板后方式多种联接附件可选取详见样本1、分励/失压线圈2、多功能辅助开关3、电动操作机构4、漏电保护模块5、电流表模块6、电流互感器模块7、延伸旋转手柄Compact NS塑壳断路器选型表（合用于电动机保护）脱扣器类型MA：电磁脱扣器（用于NS80-630）STR22ME：电子脱扣器（用于NS100，160，250）STR43ME：电子脱扣器（用于NS400，630）NＳ 100 H MA 50 3P F FC 附件壳架电流规格80 100 160 250 400 630 分断能力可选N：25-45KAH：70KAL：150KANS80惟独H型脱扣器额定电流（参见脱扣器选择表）极数可选3P4P安装方式F：固定式P：插入式W：抽出式联接方式FC：板前方式RC：板后方式多种联接附件可选取详见样本1、分励/失压线圈2、多功能辅助开关3、电动操作机构4、漏电保护模块5、电流表模块6、电流互感器模块7、延伸旋转手柄NS 400一下停产用NSX替代IC65 断路器选型表IC65 N - C 20A / 2P + VE + SD分断能力N：6000A H：10000A L: 15000A 脱扣曲线C型曲线（配电保护）D型曲线（动力保护）额定电流1A2A4A6A10A16A20A25A32A40A50A63A极数1P2P3P4P可配漏电保护附件VE：vigi IC65 ELEVEG：vigi IC65 G ELEVM：vigi IC65 ELM可配电气附件MX：分励脱扣单元MN欠压脱扣单元（瞬动型）MN(s)：欠压脱扣单元（延时型）SD：报警接点OF：辅助接点OF+SD/OF：双重切换接点IC65N 2P C(D)1OA NC100H/125H 断路器选型表NC 100H - C 63A / 2P + VM + SD类型NC 100H NC125H 脱扣曲线C型曲线（照明保护）D型曲线（动力保护）额定电流63A80A100A125A极数1P2P3P4P可配漏电保护附件Vigi NC100可配电气附件MX：分励脱扣单元MN：欠压脱扣单元MN(s)：欠压脱扣单元（延时型）SD：报警接点OF：辅助接点说明：1、NC 125H的额定电流为125A。
