柴油机培训课件一、引言柴油机作为现代工业和交通运输领域的主要动力来源，具有功率大、效率高、可靠性好等优点。
在我国，柴油机广泛应用于船舶、车辆、发电设备等领域。
为了提高柴油机操作和维护人员的技能水平，本课件将详细介绍柴油机的工作原理、结构组成、操作方法、维护保养等方面的知识，帮助大家更好地掌握柴油机相关技能。
二、柴油机工作原理1.燃烧过程柴油机的工作原理基于内燃机，通过压缩空气使燃料燃烧，产生高温高压气体推动活塞运动，从而驱动曲轴旋转，输出动力。
柴油机在压缩行程末尾，通过喷油器将雾状柴油喷入燃烧室，与高温空气混合并迅速燃烧，释放大量能量。
2.四冲程循环柴油机的工作过程遵循四冲程循环，即进气、压缩、燃烧、排气四个阶段。
在进气冲程，活塞向下运动，气缸内形成负压，吸入新鲜空气；在压缩冲程，活塞向上运动，将空气压缩至高压；在燃烧冲程，喷油器喷入柴油，与高压空气混合并燃烧，推动活塞向下运动；在排气冲程，活塞向上运动，将燃烧后的废气排出气缸。
三、柴油机结构组成1.机体组件柴油机的主要结构包括机体组件、曲柄连杆机构、配气机构、燃油供给系统、冷却系统、润滑系统、启动系统等。
机体组件是柴油机的骨架，包括气缸体、气缸盖、曲轴箱等。
2.曲柄连杆机构曲柄连杆机构将活塞的直线运动转换为曲轴的旋转运动，主要包括活塞、连杆、曲轴等部件。
3.配气机构配气机构负责控制气缸进排气门的开启和关闭，保证燃烧室内燃料的充分燃烧和废气的有效排出。
主要包括凸轮轴、气门机构、气门驱动机构等。
4.燃油供给系统燃油供给系统负责将燃油雾化并喷入燃烧室，与高压空气混合燃烧。
主要包括燃油箱、燃油滤清器、燃油泵、喷油器等。
5.冷却系统冷却系统负责将柴油机运行过程中产生的热量散发出去，保证发动机的正常工作温度。
主要包括水泵、散热器、风扇等。
6.润滑系统润滑系统负责为柴油机各运动部件提供充足的润滑油，减少磨损，延长使用寿命。
主要包括机油泵、机油滤清器、机油冷却器等。

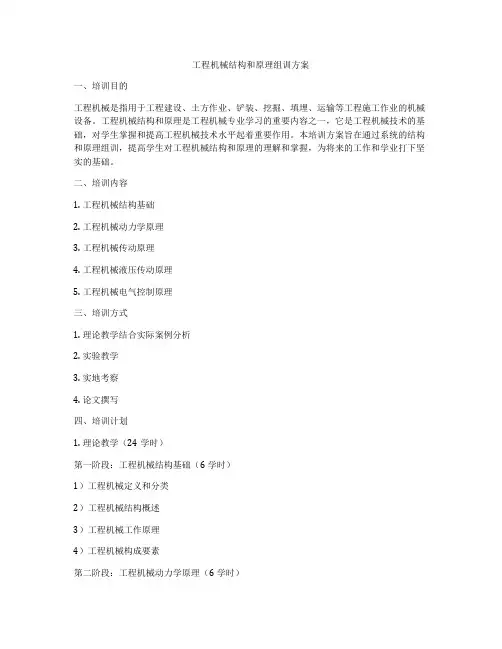

工程机械结构和原理组训方案一、培训目的工程机械是指用于工程建设、土方作业、铲装、挖掘、填埋、运输等工程施工作业的机械设备。
工程机械结构和原理是工程机械专业学习的重要内容之一，它是工程机械技术的基础，对学生掌握和提高工程机械技术水平起着重要作用。
本培训方案旨在通过系统的结构和原理组训，提高学生对工程机械结构和原理的理解和掌握，为将来的工作和学业打下坚实的基础。
二、培训内容1. 工程机械结构基础2. 工程机械动力学原理3. 工程机械传动原理4. 工程机械液压传动原理5. 工程机械电气控制原理三、培训方式1. 理论教学结合实际案例分析2. 实验教学3. 实地考察4. 论文撰写四、培训计划1. 理论教学（24学时）第一阶段：工程机械结构基础（6学时）1）工程机械定义和分类2）工程机械结构概述3）工程机械工作原理4）工程机械构成要素第二阶段：工程机械动力学原理（6学时）1）工程机械动力学基础2）机械传动装置的组成和工作原理3）工程机械动力传递系统4）工程机械工作过程中动力损失的原因及措施第三阶段：工程机械传动原理（6学时）1）工程机械传动原理概述2）工程机械传动链条3）工程机械传动装置的优化设计4）工程机械传动系统的维护与保养第四阶段：工程机械液压传动原理（6学时）1）液压传动基础知识2）工程机械液压系统的原理3）工程机械液压系统的动作机构4）工程机械液压系统的维护与保养2. 实验教学（16学时）第一阶段：工程机械结构实验（4学时）1）工程机械结构实验仪器设备及使用2）工程机械结构测量及分析3）实验数据处理及分析4）实验报告撰写第二阶段：工程机械传动实验（4学时）1）工程机械传动实验仪器设备及使用2）工程机械传动原理验证3）实验数据处理及分析4）实验报告撰写第三阶段：工程机械液压传动实验（4学时）1）工程机械液压传动实验仪器设备及使用2）工程机械液压传动原理验证3）实验数据处理及分析4）实验报告撰写第四阶段：工程机械电气控制实验（4学时）1）工程机械电气控制实验仪器设备及使用2）工程机械电气控制原理验证3）实验数据处理及分析4）实验报告撰写3. 实地考察（12学时）第一阶段：工程机械结构实地考察（3学时）1）工程机械结构的种类与特点2）现场工程机械结构观测3）现场工程机械结构问题分析第二阶段：工程机械传动实地考察（3学时）1）工程机械传动装置的布局及设计2）现场工程机械传动装置观测3）现场工程机械传动装置问题分析第三阶段：工程机械液压传动实地考察（3学时）1）工程机械液压传动系统的布局及设计2）现场工程机械液压传动系统观测3）现场工程机械液压传动系统问题分析第四阶段：工程机械电气控制实地考察（3学时）1）工程机械电气控制系统的布局及设计2）现场工程机械电气控制系统观测3）现场工程机械电气控制系统问题分析4. 论文撰写（8学时）学员选定一个与工程机械结构和原理相关的主题，对相关的理论知识进行深入研究，并结合实际案例进行分析，撰写一篇与工程机械结构和原理相关的论文。
1.柴油发电机组设备的组成及结构介绍描述：柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电；柴油发电机组的特点：单机容量等级多：几KW～几千KW，⑵配套设备少，安装地点灵活，占地面积小无须水坝、锅炉；冷却水少；不与电网并联，⑶热效率高，燃油消耗低，柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%，⑷启动迅速，可快速达到全功率：min等级，⑸维护简单；⑹建设成本低：风电/水电/太阳能/核电/火电，2.柴油机的工作原理、结构、特点与性能：柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。
柴油发电机组的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。
活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。
当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。
活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。
活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。
作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。
每个行程曲轴旋转半圈。
经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作，柴油机曲轴旋转便带动发电机转动发电。
柴油机的技术特点：⑴发出50Hz的交流电，机组转速只能是3000、1500、1000、750、500、375、300rpm；⑵输出电压为400/230V，频率50Hz，PF=0.8，⑶功率变化范围大：0.5kW-10000kW，12-1500kW为移动电站、备用电源，⑷装有调速装置，以保持频率稳定；⑸自动化程度高：具有自启动、自动加载、自动报警、自动保护功能；柴油发电机组的主要电气性能指标：⑴空载电压整定范围：为Un的95%～105%，⑵冷热态电压变化：±2%～±5%，⑶稳态电压调整率：±（1～3）%（负载变化），⑷稳态频率调整率：±（0.5～3）%（同上），⑸电压畸变率：≤10%，⑹电压波动率和频率波动率：负载不变时，⑺容许不对称负载：≤±5%3.发电机的工作原理、结构、特点与性能：发电机以三相同步电机为主，主要由主定子、主转子、励磁定子、励磁转子、旋转整流器及自动稳压器等部分组成发电机有直流发电机和交流发电机。
