工业无损探伤

无损探伤方法无损探伤是一种在不破坏被检测物体的情况下，通过一定的物理方法和检测设备，对被检测物体进行内部和表面的缺陷、结构和性能的检测和评价的技术手段。

无损探伤方法在工业生产中起着至关重要的作用，它可以帮助我们及时发现和排除各种缺陷，确保产品的质量和安全。

本文将介绍几种常见的无损探伤方法。

首先，我们来介绍超声波无损探伤方法。

超声波无损探伤是利用超声波在材料中传播的特性来检测材料内部的缺陷和异物的方法。

它可以检测金属、非金属、复合材料等各种材料的内部缺陷，如裂纹、夹杂、气孔等。

超声波无损探伤具有检测速度快、响应灵敏、成像清晰等优点，被广泛应用于航空航天、汽车制造、钢铁冶炼等行业。

其次，磁粉无损探伤是一种利用磁粉检测材料表面和近表面缺陷的方法。

它通过在被检测物体表面喷洒磁粉，再通过磁场的作用，磁粉会聚集在缺陷处，形成磁粉痕迹，从而可以直观地观察到缺陷的位置和形状。

磁粉无损探伤适用于检测各种金属材料的表面裂纹、疲劳裂纹、焊接缺陷等，具有操作简便、效果明显等特点。

另外，涡流无损探伤是一种利用涡流原理检测导电材料表面和近表面缺陷的方法。

它通过在被检测物体表面引入交变磁场，产生涡流，当涡流遇到缺陷时，会产生涡流密度变化，从而可以检测到缺陷的存在。

涡流无损探伤适用于检测金属材料的表面裂纹、疲劳裂纹、焊接缺陷等，具有高灵敏度、高分辨率等优点。

最后，热波无损探伤是一种利用热波原理检测材料内部缺陷的方法。

它通过在被检测物体表面加热，再通过红外热像仪等设备观察被检测物体表面的温度分布，从而可以检测到内部缺陷。

热波无损探伤适用于检测复合材料、陶瓷材料等非金属材料的内部缺陷，具有检测范围广、适用性强等特点。

综上所述，无损探伤方法是一种非常重要的技术手段，它在工业生产中发挥着不可替代的作用。

各种无损探伤方法各有特点，可以根据不同的需求和材料特性选择合适的方法进行检测。

希望本文介绍的无损探伤方法能够对大家有所帮助，谢谢阅读！。

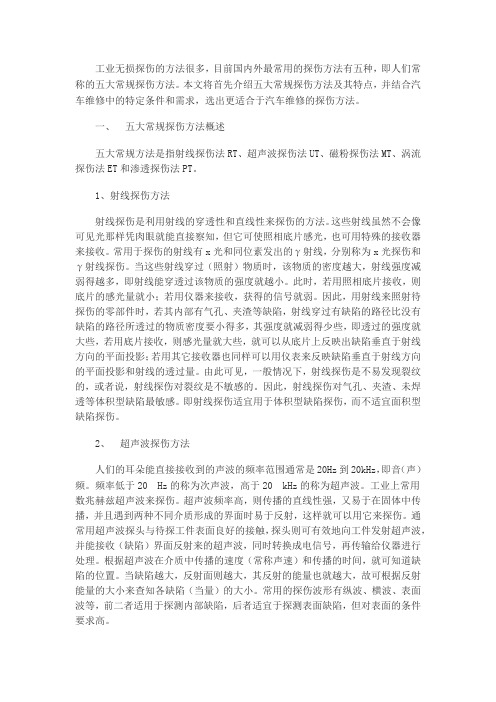

工业无损探伤的方法很多，目前国内外最常用的探伤方法有五种，即人们常称的五大常规探伤方法。

本文将首先介绍五大常规探伤方法及其特点，并结合汽车维修中的特定条件和需求，选出更适合于汽车维修的探伤方法。

一、五大常规探伤方法概述五大常规方法是指射线探伤法RT、超声波探伤法UT、磁粉探伤法MT、涡流探伤法ET和渗透探伤法PT。

1、射线探伤方法射线探伤是利用射线的穿透性和直线性来探伤的方法。

这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。

常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。

当这些射线穿过（照射）物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越小。

此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。

因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。

由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。

因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。

即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。

2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音（声）频。

频率低于20 Hz的称为次声波，高于20 kHz的称为超声波。

工业上常用数兆赫兹超声波来探伤。

超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。

通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收（缺陷）界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。

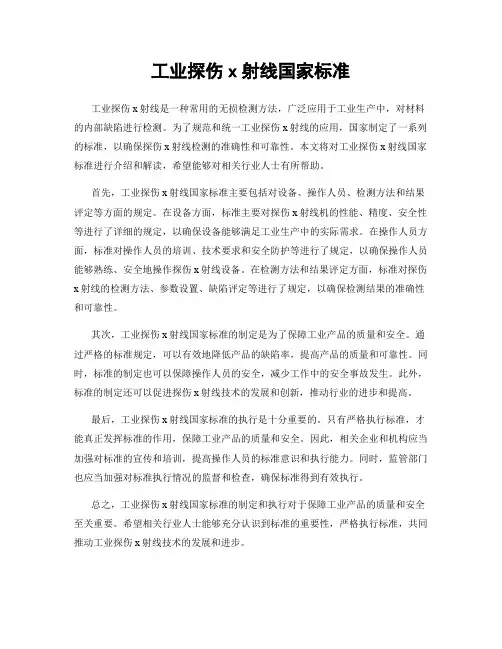

工业探伤x射线国家标准工业探伤x射线是一种常用的无损检测方法，广泛应用于工业生产中，对材料的内部缺陷进行检测。

为了规范和统一工业探伤x射线的应用，国家制定了一系列的标准，以确保探伤x射线检测的准确性和可靠性。

本文将对工业探伤x射线国家标准进行介绍和解读，希望能够对相关行业人士有所帮助。

首先，工业探伤x射线国家标准主要包括对设备、操作人员、检测方法和结果评定等方面的规定。

在设备方面，标准主要对探伤x射线机的性能、精度、安全性等进行了详细的规定，以确保设备能够满足工业生产中的实际需求。

在操作人员方面，标准对操作人员的培训、技术要求和安全防护等进行了规定，以确保操作人员能够熟练、安全地操作探伤x射线设备。

在检测方法和结果评定方面，标准对探伤x射线的检测方法、参数设置、缺陷评定等进行了规定，以确保检测结果的准确性和可靠性。

其次，工业探伤x射线国家标准的制定是为了保障工业产品的质量和安全。

通过严格的标准规定，可以有效地降低产品的缺陷率，提高产品的质量和可靠性。

同时，标准的制定也可以保障操作人员的安全，减少工作中的安全事故发生。

此外，标准的制定还可以促进探伤x射线技术的发展和创新，推动行业的进步和提高。

最后，工业探伤x射线国家标准的执行是十分重要的。

只有严格执行标准，才能真正发挥标准的作用，保障工业产品的质量和安全。

因此，相关企业和机构应当加强对标准的宣传和培训，提高操作人员的标准意识和执行能力。

同时，监管部门也应当加强对标准执行情况的监督和检查，确保标准得到有效执行。

总之，工业探伤x射线国家标准的制定和执行对于保障工业产品的质量和安全至关重要。

希望相关行业人士能够充分认识到标准的重要性，严格执行标准，共同推动工业探伤x射线技术的发展和进步。

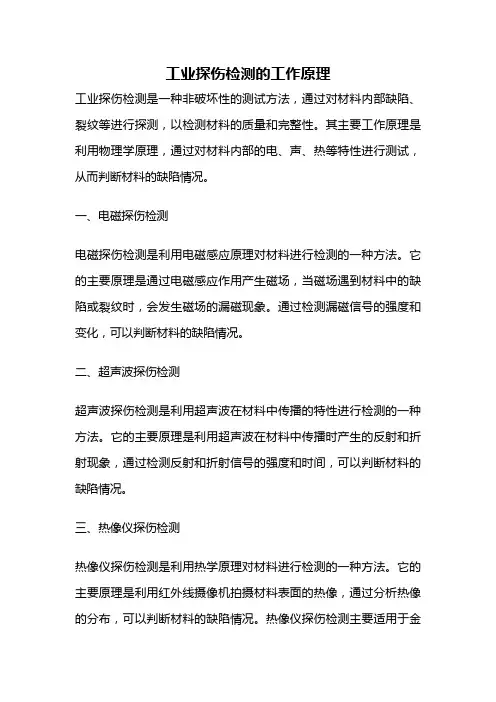

工业探伤检测的工作原理
工业探伤检测是一种非破坏性的测试方法，通过对材料内部缺陷、裂纹等进行探测，以检测材料的质量和完整性。

其主要工作原理是利用物理学原理，通过对材料内部的电、声、热等特性进行测试，从而判断材料的缺陷情况。

一、电磁探伤检测
电磁探伤检测是利用电磁感应原理对材料进行检测的一种方法。

它的主要原理是通过电磁感应作用产生磁场，当磁场遇到材料中的缺陷或裂纹时，会发生磁场的漏磁现象。

通过检测漏磁信号的强度和变化，可以判断材料的缺陷情况。

二、超声波探伤检测
超声波探伤检测是利用超声波在材料中传播的特性进行检测的一种方法。

它的主要原理是利用超声波在材料中传播时产生的反射和折射现象，通过检测反射和折射信号的强度和时间，可以判断材料的缺陷情况。

三、热像仪探伤检测
热像仪探伤检测是利用热学原理对材料进行检测的一种方法。

它的主要原理是利用红外线摄像机拍摄材料表面的热像，通过分析热像的分布，可以判断材料的缺陷情况。

热像仪探伤检测主要适用于金
属、塑料等材料的表面检测。

四、X射线探伤检测
X射线探伤检测是利用X射线对材料进行检测的一种方法。

它的主要原理是利用X射线在材料中的吸收和散射现象，通过检测X射线透射的强度和变化，可以判断材料的缺陷情况。

X射线探伤检测主要适用于金属、陶瓷等材料的内部检测。

工业探伤检测是一种非常重要的检测方法，它可以帮助我们发现材料内部的缺陷和裂纹，保证了产品的质量和安全。

不同的检测方法适用于不同的材料和缺陷类型，因此在实际应用中需要根据实际情况选择合适的检测方法。

《工业X射线探伤放射防护要求》解读一、标准的重要意义射线探伤（又称工业无损探伤）在机械制造、石油、化工、冶金和造船等工业方面的应用非常广泛，是检查金属或非金属物体内部缺陷的主要方法之一。

X射线探伤作业方式有固定式和移动式X射线探伤。

前者是被检物体在专用探伤室内进行X 射线透照检查，探伤室的防护墙具有一定屏蔽射线的作用。

后者是用移动式或携带式X射线探伤装置在室外、生产车间或安装现场对物体进行X射线透照检查，防护条件较复杂。

使用单位视被检物体的类别、规格等工作条件选择采用固定式或移动式X射线探伤作业。

工业X射线探伤使用的曝光条件相对较高，管电压可达数百千伏、管电流一般使用5毫安，其辐射输出剂量较大，人员若接受主射线束的照射会引起急性辐射损伤，特别是移动探伤作业，由于受到现场条件的影响，可能会造成工作人员和附近公众接受较高的辐射剂量。

随着工业的发展，从事探伤的人员越来越多，涉及的探伤场所也越来越多，因此出台该标准以规范X射线探伤作业的放射防护、监督与管理，对放射工作人员和公众的健康与辐射安全有着重要的意义，对于促进我国机械、石油、化工、冶金与造船等工业的发展，更好地为国民经济服务，也将起到积极的促进作用。

二、标准修订的相关背景情况本标准是为适应工业探伤技术的发展和辐射防护新要求，规范工业X射线探伤的放射防护工作，依据《中华人民共和国职业病防治法》和相关标准对《工业X射线探伤放射卫生防护标准》（GBZ117-2006）进行的修订。

在修订过程中，主要参考了IAEA SAFETY STANDARDS SERIES No. SSG（Specific Safety Guide）-11《Radiation Safety in Industrial Radiography》（2011）的相关内容。

同时在相关条文中也引用了《电离辐射防护与辐射源安全基本标准》（GB18871-2002）、《职业性外照射个人监测规范》（GBZ 128-2002）、《工业γ射线探伤放射防护标准》（GBZ132-2008）的相关内容。

探伤评定等级
（原创版）
目录
1.探伤评定等级的定义和意义
2.探伤评定等级的分类和标准
3.探伤评定等级的应用和影响
正文
一、探伤评定等级的定义和意义
探伤评定等级是指在工业生产中，对产品进行无损检测时，根据检测结果来评估产品是否达到预定标准的一种等级划分。

探伤评定等级主要用于衡量产品的质量和安全性，对于确保工业生产顺利进行具有重要意义。

二、探伤评定等级的分类和标准
探伤评定等级主要分为以下几个等级：
1.合格：产品经过无损检测后，未发现任何缺陷，达到预定标准。

2.一级合格：产品经过无损检测后，发现的缺陷数量和程度在规定范围内，对产品使用和安全无影响。

3.二级合格：产品经过无损检测后，发现的缺陷数量和程度超过规定范围，但仍可以使用，需经过修复或处理后才能投入使用。

4.不合格：产品经过无损检测后，发现的缺陷严重影响产品的使用和安全，不能投入使用。

探伤评定等级的标准主要依据国家或行业的相关规定，以及产品的具体要求来制定。

三、探伤评定等级的应用和影响
探伤评定等级在工业生产中具有广泛的应用，不仅可以用于评估产品
的质量和安全性，还可以用于指导生产过程和提高生产效率。

探伤评定等级的实施，对于确保工业生产的顺利进行，提高产品的质量和安全性，具有重要影响。

无损探伤安全技术规程一、引言无损探伤技术是一种通过对材料、结构或装备进行检测，不破坏其完整性的方法。

它在工业生产中具有重要的应用价值，可以在不停机的情况下进行检测，准确判断材料或装备的健康状况，为生产过程提供保障。

然而，无损探伤技术也存在一定的安全风险，如果操作不当或措施不到位，可能会导致人员伤害或设备故障，因此有必要制定相关的安全技术规程，保障工作人员和设备的安全。

二、工作人员培训要求1.所有从事无损探伤工作的人员必须经过相关培训，并获得相应的资格证书才能上岗。

2.培训内容包括但不限于：无损探伤原理、设备操作使用、实践技巧、安全工作规范等。

3.定期进行技术培训和考核，以确保工作人员的操作能力和安全意识。

三、操作规程1.在进行无损探伤前，必须详细了解被检测材料、结构或装备的特性，并进行充分的预先排查，确保没有明显的损伤或安全隐患。

2.严格按照设备操作手册进行操作，遵守设备的使用规范和注意事项。

3.对探伤区域周围进行有效的封控，确保无人员靠近或进入探伤区域。

4.操作人员必须戴上适当的个人防护装备，包括但不限于：防护眼镜、工作服、手套等。

5.在操作中，严禁随意更改或调整设备参数，如需修改，必须进行相关的程序和记录。

6.操作人员必须严格遵守工作流程和相关安全规范，确保安全操作。

7.在操作过程中，如果发现异常情况或意外事件，必须立即停止操作，并向相关负责人报告。

四、设备维护与保养1.定期检查和维护设备，确保其正常运行。

2.设备损坏或故障时，必须及时报修，并由专业人员进行维修。

3.设备维护记录必须详细记录，包括维护时间、内容、人员等。

4.设备保养过程中，必须使用合适的工具和配件，避免损坏设备。

五、风险防控措施1.在进行探伤作业前，必须对作业区域进行有效的标识和封控，防止无关人员靠近。

2.必须使用合格的材料，保证探伤操作的可靠性和安全性。

3.严格遵守相关操作规范，确保操作人员的安全。

4.在高温或有毒气体环境下进行探伤作业时，必须采取相应的防护措施，确保操作人员的安全。

工业X 射线无损探伤考点1、X 射线检测是无损检测（无损探伤）中的重要方法之一，它是利用X 射线来检查工件内部缺陷的一种方法；广泛用于锅炉、压力容器和管道等的制造检验及其在役检验。

考点2、X 射线无损探伤适合于有电源供电、工作面相对宽阔、检测对象较薄的情况。

考点3、X 射线无损探伤与γ射线无损探伤最大的差别就在于X 射线机在制造、安装、贮存、运输过程中均没有辐射及辐射损伤存在，只有在其运行时才会存在辐射防护问题。

考点4、工业X 射线无损探伤中使用的低能X 射线机，一般由四部分组成：射线发生器（X 射线管）、高压电源、冷却系统、控制系统。

考点5、X 射线机按照结构通常分为三类：便携式X 射线机、移动式X 射线机、固定式X 射线机。

考点6、便携式X 射线机的管电压一般不超过320kV，管电流经常固定为5mA，连续工作时间一般为5min。

现在多数填充的绝缘介质是SF6，以减轻射线发生器的重量。

考点7、X 射线照相无损探伤一般将被检物体置于X 射线源1m 左右的位置，使射线尽量垂直穿透被检部件将装有胶片和增感屏的暗袋紧贴于被测试工件背后放置，使X 射线照射适当时间进行曝光，在胶片乳胶层产生潜像，将曝光后的胶片进行暗室处理，经显影、停显、定影、水洗和干燥，得到的底片置于观片灯上观察，依据底片的灰度和缺陷图像判断缺陷的种类、大小、数量和位置分布，并按标准要求对缺陷进行等级分类。

考点8、X 射线固定无损探伤安全操作要求（1）无损探伤人员进入无损探伤室时除佩戴常规个人剂量计外,还应配备可直接显示剂量率值和超阈声/光报警的个人剂量报警仪。

当辐射水平达到设定的报警水平（阈值）时,无损探伤人员应立即离开无损探伤室,同时阻止其他人进入无损探伤室,并立即向辐射防护负责人报告。

（2）每天工作时，每次无损探伤作业前作业人员应检查射线机，检查安全装置、联锁装置的性能及报警信号、标志的状态。

（3）交接班或当班使用剂量仪前，应检查剂量仪是否正常工作。

无损探伤的方法无损探伤的方法1. 介绍无损探伤（Non-destructive Testing，简称NDT）是一种不破坏被测物体完整性的检测技术，用于检测材料的缺陷、损伤或者其他不可见的内部问题。

在工业生产、航空航天、汽车制造等领域得到广泛应用。

2. 常用的无损探伤方法X射线检测（Radiography）•X射线检测利用X射线穿透被测物体，通过获得的X射线影像来检测缺陷或异物。

这种方法适用于金属、陶瓷、复合材料等材质。

•优点：能够检测到细小的内部缺陷，对材料的影响较小。

•缺点：辐射剂量较大，设备昂贵。

超声波检测（Ultrasonic Testing）•超声波检测通过将超声波传入被测物体中，来检测材料的内部缺陷。

通过测量超声波的传播时间和幅度变化，可以确定材料中的缺陷位置和尺寸。

•优点：可以检测到细小的缺陷，设备相对较便宜。

•缺点：对材料的表面粗糙程度、材料的声速等因素要求较高。

磁粉检测（Magnetic Particle Testing）•磁粉检测通过在被测物体表面施加磁场，并在表面涂覆磁性颗粒，通过观察磁颗粒在表面的分布状态来检测出材料中的缺陷。

•优点：适用于导电材料，对检测结果的观察直观。

•缺点：只能检测到表面缺陷，无法检测到深层缺陷。

热红外检测（Thermography）•热红外检测利用红外辐射设备来检测被测物体的温度变化，从而找出温度异常区域，进而检测出材料中的缺陷。

•优点：能够检测到与温度相关的缺陷，不需要接触被测物体。

•缺点：对环境的要求较高，不能在高温或阳光直射下进行。

液体渗透检测（Liquid Penetrant Testing）•液体渗透检测通过涂覆可渗透液体（通常为颜色鲜艳的液体）在被测物体表面，待其渗入材料表面缺陷后再经过清洗，利用渗透液体残留在缺陷处的方法来检测材料中的缺陷。

•优点：适用于不同材质，对于小缺陷有较高的检测灵敏度。

•缺点：需要事先清洗被测物体表面，不适用于粗糙表面。

工业无损探伤的方法很多,目前国内外最常用的探伤方法有五种,即人们常称的五大常规探伤方法.本文将首先介绍五大常规探伤方法及其特点,并结合电厂管道焊接的特定条件和需求,选出适合探伤方法。

除以上五大常规方法外,近年来又有了红外,声发射等一些新的探伤方法.五大常规方法是指：1、射线探伤法 RT：检测内部有气孔,夹渣、未焊透等体积型缺陷，不易发现裂纹等面积型缺陷。

2、超声波探伤法 UT：纵波,横波适用于探测内部缺陷, 表面波适宜于探测表面缺陷,但对表面的条件要求高.3、磁粉探伤法 MT：能探查气孔, 夹杂,未焊透等体积型缺陷, 但更适于检查因淬火, 轧制, 锻造,铸造,焊接,电镀,磨削,疲劳等引起的裂纹。

4、涡流探伤法 ET：能确定表面及近表面缺陷的位置和相对尺寸5、渗透探伤法 PT。

能确定表面开口缺陷的位置、尺寸和形状。

一、射线探伤方法：射线探伤是利用射线的穿透性和直线性来探伤的方法. 这些射线虽然不会像可见光那样凭肉眼就能直接察知,但它可使照相底片感光,也可用特殊的接收器来接收.常用于探伤的射线有 x 光和同位素发出的γ射线,分别称为x光探伤和γ射线探伤.当这些射线穿过(照射)物质时,该物质的密度越大,射线强度减弱得越多,即射线能穿透过该物质的强度就越小.此时,若用照相底片接收,则底片的感光量就小;若用仪器来接收,获得的信号就弱。

因此,用射线来照射待探伤的零部件时,若其内部有气孔,夹渣等缺陷,射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多,其强度就减弱得少些,即透过的强度就大些,若用底片接收,则感光量就大些,就可以从底片上反映出缺陷垂直于射线方向的平面投影; 若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。

由此可见,一般情况下,射线探伤是不易发现裂纹的,或者说,射线探伤对裂纹是不敏感的.因此,射线探伤对气孔,夹渣,未焊透等体积型缺陷最敏感.即射线探伤适宜用于体积型缺陷探伤,而不适宜面积型缺陷探伤。
