一束γ射线穿过均匀物质的衰减情况第一代CT扫描方式第二代CT扫描方式第三代CT扫描方式第四代CT扫描方式一.工业CT检测原理（2）扫描方式第五代CT是一种多源多探测器；用于实时检测与生产控制系统。
例如图中是一种钢管生产在线检测与控制壁厚的CT系统。
源与探测器按120˚分布，工件与源到探测器间不作相对转动，仅有管子沿轴向的快速分层运动。
该系统是国外最新研究的一种扫描方式。
第五代CT扫描方式一.工业CT检测原理（3）基本结构由辐射源经前准直器形成一个薄的扇形射线束把被检工件所检断层全包容覆盖，射线透射工件后再经后准直器尽可能地去掉一些散射影响，使准直后的射线打到探测器阵列的各个探测器上，经探测数据采集传输电路得到了一组投影数据，如N＝256(I 值)，由工件转动M＝256个分度数即可得到256×256个I值的数据，把此数据送至主计算机经必要的数据校正后即可按一定的图像重建算法进行图像重建。
ICT结构工作原理图（第二代扫描方式）平行束投影结构式中μ11…μij…μnn一一断面各处衰减系数(待求未知量同样可得其余方位的投影。
方程组中所有μ为待求变量，所为测得的已知常数。
只要建立关于μ的n×n个独立方程，所有μ求出并得到该矩形断面上衰减系数的二维分布，反投影法的示意图a)投影与反投影图像b)反投影累加图像扇形束数据采集的几何结构对比度――细节曲线ACTIS300工业CT系统的组成结构框图工业CT扫描射线束的几何轮廓对比度与射线能量的关系空间分辨率线对试样(25mm×38mm×38mm) 密度分辨率试样活塞的环缝CT扫描图像焊缝根部的气孔带以及焊缝中心部位有一处长条形气孔。
活塞顶缝的一幅CT扫描图像靠近内冷油道位置附近的顶缝气孔。
变速箱盖的工业CT扫描图像可清楚地看到裂纹缩孔等缺陷出飞机发动机涡轮叶片工业CT扫描图像。
工业ct的使用方法工业CT（Computed Tomography）是一种非破坏性检测技术，广泛应用于工业领域。
它通过对物体进行多角度的X射线扫描，获取大量的断层图像，并利用计算机重建出物体的三维模型。
本文将介绍工业CT的使用方法。
一、准备工作在使用工业CT之前，需要进行一些准备工作。
首先，需要选择适当的CT设备，根据待检测物体的尺寸和材料特性确定扫描参数。
然后，对待检测物体进行准备，如清洁表面、去除杂质等，以确保获取到准确的扫描结果。
二、设备设置在使用工业CT之前，需要进行设备设置。
首先，调整X射线源的电压和电流，以获得适当的辐射剂量。
然后，调整探测器的参数，如增益、曝光时间等，以确保获得清晰的图像。
此外，还需要设置扫描范围和分辨率，以满足检测需求。
三、扫描操作扫描操作是工业CT使用的关键步骤。
首先，将待检测物体放置在CT设备的扫描台上，并固定好。
然后，通过控制软件设置扫描参数，如扫描时间、角度范围等。
接下来，启动扫描程序，设备将自动旋转并进行X射线扫描。
四、重建图像扫描完成后，需要对获取到的断层图像进行重建。
首先，将扫描数据导入重建软件中。
然后，选择合适的重建算法和参数，进行图像重建。
最后，通过调整亮度、对比度等参数，优化图像质量。
五、图像分析重建完成后，可以进行图像分析。
首先，通过调整图像窗宽和窗位，突出显示感兴趣的区域。
然后，可以进行测量、标记、切片等操作，以获得更多的信息。
此外，还可以进行缺陷检测、尺寸分析等，以评估物体的质量。
六、结果评估根据图像分析的结果，对待检测物体进行评估。
根据需要，可以制作检测报告，记录重要的检测结果和结论。
如果发现缺陷或问题，可以根据需要采取相应的修复措施。
工业CT的使用方法需要经过专业的培训和实践才能熟练掌握。
在使用过程中，需要注意安全事项，如佩戴防护设备、保持设备正常运行等。
此外，还需要定期维护和校准设备，以确保其正常工作和准确性。
工业CT是一种非常有用的工业检测技术，可以广泛应用于材料分析、产品质量控制等领域。

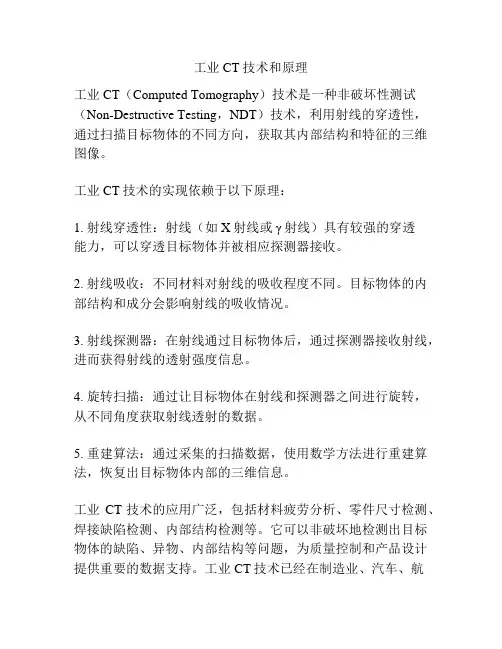

工业CT技术和原理
工业CT（Computed Tomography）技术是一种非破坏性测试（Non-Destructive Testing，NDT）技术，利用射线的穿透性，通过扫描目标物体的不同方向，获取其内部结构和特征的三维图像。
工业CT技术的实现依赖于以下原理：
1. 射线穿透性：射线（如X射线或γ射线）具有较强的穿透
能力，可以穿透目标物体并被相应探测器接收。
2. 射线吸收：不同材料对射线的吸收程度不同。
目标物体的内部结构和成分会影响射线的吸收情况。
3. 射线探测器：在射线通过目标物体后，通过探测器接收射线，进而获得射线的透射强度信息。
4. 旋转扫描：通过让目标物体在射线和探测器之间进行旋转，从不同角度获取射线透射的数据。
5. 重建算法：通过采集的扫描数据，使用数学方法进行重建算法，恢复出目标物体内部的三维信息。
工业CT技术的应用广泛，包括材料疲劳分析、零件尺寸检测、焊接缺陷检测、内部结构检测等。
它可以非破坏地检测出目标物体的缺陷、异物、内部结构等问题，为质量控制和产品设计提供重要的数据支持。
工业CT技术已经在制造业、汽车、航
空航天、医疗等领域得到广泛应用，并且不断发展壮大，为相关行业带来了许多便利和创新。
工业ct的使用方法
工业CT（计算机断层扫描）是一种非破坏性检测技术，通过
将物体放置在旋转平台上，并使用射线从不同角度对其进行扫描，从而获取其内部结构的三维图像。
下面是工业CT的基本
使用方法：
1. 准备工作：选择适当的CT设备，根据待测物体的大小和复
杂程度选择适当的射线源和探测器。
确定扫描参数，如扫描模式、分辨率和图像重建算法等。
2. 准备待测物体：将待测物体放置在CT设备的旋转平台上，
确保其位置稳定，并避免与其他物体接触，以免影响扫描质量。
3. 进行扫描：打开CT设备，设置扫描参数，如扫描角度、扫
描时间和扫描层数等。
开始扫描，并确保设备和物体保持静止，以获得准确的扫描结果。
4. 数据重建：扫描结束后，将扫描数据传输到计算机进行重建。
根据设备和软件的不同，可以采用滤波、反投影、迭代等算法将扫描数据转换为三维图像。
5. 图像分析：通过对重建的图像进行分析，可以获取物体的内部结构信息，识别缺陷、测量尺寸和形状等。
6. 结果评估：根据分析结果，对物体的质量、功能和安全性进行评估。
如果有必要，可以对图像进行后处理，如放射性检查、三维重建等。
总体而言，工业CT的使用方法包括准备工作、扫描操作、数
据重建、图像分析和结果评估。
不同设备和软件可能存在差异，因此需要根据具体设备和应用要求进行操作。

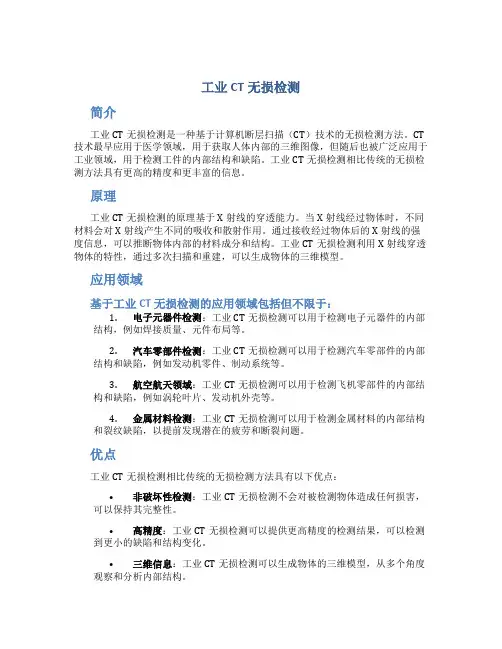

工业CT无损检测简介工业CT无损检测是一种基于计算机断层扫描（CT）技术的无损检测方法。
CT 技术最早应用于医学领域，用于获取人体内部的三维图像，但随后也被广泛应用于工业领域，用于检测工件的内部结构和缺陷。
工业CT无损检测相比传统的无损检测方法具有更高的精度和更丰富的信息。
原理工业CT无损检测的原理基于X射线的穿透能力。
当X射线经过物体时，不同材料会对X射线产生不同的吸收和散射作用。
通过接收经过物体后的X射线的强度信息，可以推断物体内部的材料成分和结构。
工业CT无损检测利用X射线穿透物体的特性，通过多次扫描和重建，可以生成物体的三维模型。
应用领域基于工业CT无损检测的应用领域包括但不限于：1.电子元器件检测：工业CT无损检测可以用于检测电子元器件的内部结构，例如焊接质量、元件布局等。
2.汽车零部件检测：工业CT无损检测可以用于检测汽车零部件的内部结构和缺陷，例如发动机零件、制动系统等。
3.航空航天领域：工业CT无损检测可以用于检测飞机零部件的内部结构和缺陷，例如涡轮叶片、发动机外壳等。
4.金属材料检测：工业CT无损检测可以用于检测金属材料的内部结构和裂纹缺陷，以提前发现潜在的疲劳和断裂问题。
优点工业CT无损检测相比传统的无损检测方法具有以下优点：•非破坏性检测：工业CT无损检测不会对被检测物体造成任何损害，可以保持其完整性。
•高精度：工业CT无损检测可以提供更高精度的检测结果，可以检测到更小的缺陷和结构变化。
•三维信息：工业CT无损检测可以生成物体的三维模型，从多个角度观察和分析内部结构。
•快速检测：工业CT无损检测可以在较短的时间内完成检测过程，提高工作效率。
局限性工业CT无损检测也存在一些局限性：•能源消耗：工业CT无损检测需要大量的能源供应，不适用于一些能源有限的场景。
•成本较高：相比传统的无损检测方法，工业CT无损检测设备和服务的成本较高。
•限制被测物体尺寸：工业CT无损检测的设备需要足够的尺寸来容纳被检测物体，限制了其应用范围。
工业CT 在汽车零部件无损检测中的应用工业CT（Industrial Computed Tomography,简称ICT），是计算机断层成像技术在工业中的应用。
计算机断层成像是射线断层扫描技术与计算机技术相结合的产物，它是基于不同密度的物质对X 射线吸收率的差异，通过投影以及重建的方法生成被测物体外表及内部的数字图像。
它能以二维图像片段或者三维立体的形式，将被测物体内部的几何形态或物理特性显示出来，这是传统的接触式测量或者光学扫描测量所无法实现的。
相比于射线无损检测（RT），工业CT 不仅具有极高的空间分辨率及对比度分辨率，而且还避免了传统射线成像的图像重叠的缺点。
同时，数字化的扫描图像更加便于存储、传输、分析和处理。
随着电子元器件制造工艺的不断提升以及计算机技术的发展，工业CT 的成像分辨率变得越来越高，扫描重建的时间变得越来越短，应用范围也从传统的工业领域拓展到古生物鉴别、文物鉴定、食品加工等诸多领域。
1. 工业CT 的基本结构及原理1.1 工业CT 的发展历史·CT 技术自发明至今已经经历了四代。
第一代工业CT 的工作方式为旋转结合平移的扫描方式。
它由一只X 射线管与一个晶体探测器构成，扫描时直线平移扫描240个测量数据，然后按照1°步长旋转并重复平移扫描过程，直到旋转至180°为止，完成整个扫描过程。
其扫描时间很长，测量精度也很低，重建图像很差。
第二代工业CT 是在第一代CT 的基础上增加了多个晶体探测器，在一个扇形角度内排列，旋转角度步长由1°变成了扇形的夹角角度；同时X 射线源也也变成扇形。
旋转至180°后得到完整扫描数据。
与第一代CT 相比，第二代CT 的扫描时间与精度都有了显著的改善，但是扫描过程中容易产生伪像。
第三代工业CT 机是一种新型的结构，取消了平移运动并增加了探测器的数量，大约有300~4000个探测器依次序排列在一个扇形区域内。

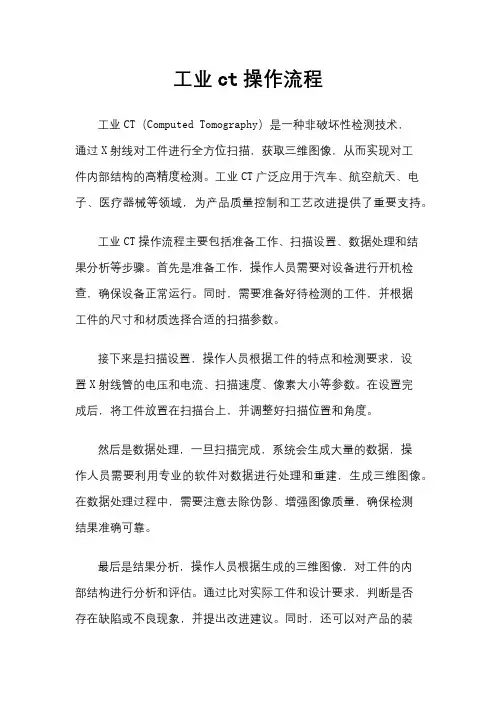

工业ct操作流程
工业CT（Computed Tomography）是一种非破坏性检测技术，
通过X射线对工件进行全方位扫描，获取三维图像，从而实现对工
件内部结构的高精度检测。
工业CT广泛应用于汽车、航空航天、电子、医疗器械等领域，为产品质量控制和工艺改进提供了重要支持。
工业CT操作流程主要包括准备工作、扫描设置、数据处理和结
果分析等步骤。
首先是准备工作，操作人员需要对设备进行开机检查，确保设备正常运行。
同时，需要准备好待检测的工件，并根据
工件的尺寸和材质选择合适的扫描参数。
接下来是扫描设置，操作人员根据工件的特点和检测要求，设
置X射线管的电压和电流、扫描速度、像素大小等参数。
在设置完
成后，将工件放置在扫描台上，并调整好扫描位置和角度。
然后是数据处理，一旦扫描完成，系统会生成大量的数据，操
作人员需要利用专业的软件对数据进行处理和重建，生成三维图像。
在数据处理过程中，需要注意去除伪影、增强图像质量，确保检测
结果准确可靠。
最后是结果分析，操作人员根据生成的三维图像，对工件的内
部结构进行分析和评估。
通过比对实际工件和设计要求，判断是否
存在缺陷或不良现象，并提出改进建议。
同时，还可以对产品的装
配和结构进行优化，提高产品的质量和性能。
总的来说，工业CT操作流程需要操作人员具备专业的技朧和经验，能够熟练操作设备和软件，准确判断检测结果。
只有通过严格的操作流程和质量控制，才能确保工业CT检测的准确性和可靠性，为企业的生产和研发提供有力支持。

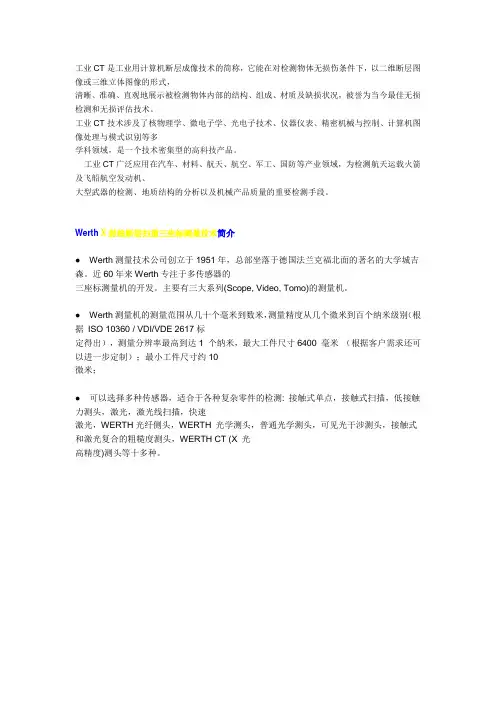

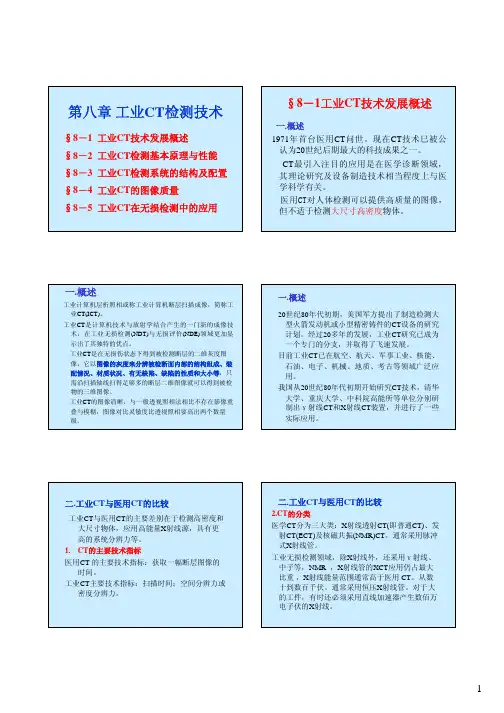

工业CT是工业用计算机断层成像技术的简称，它能在对检测物体无损伤条件下，以二维断层图像或三维立体图像的形式，清晰、准确、直观地展示被检测物体内部的结构、组成、材质及缺损状况，被誉为当今最佳无损检测和无损评估技术。
工业CT技术涉及了核物理学、微电子学、光电子技术、仪器仪表、精密机械与控制、计算机图像处理与模式识别等多学科领域，是一个技术密集型的高科技产品。
工业CT广泛应用在汽车、材料、航天、航空、军工、国防等产业领域，为检测航天运载火箭及飞船航空发动机、大型武器的检测、地质结构的分析以及机械产品质量的重要检测手段。
Werth X射线断层扫描三坐标测量技术简介●Werth测量技术公司创立于1951年，总部坐落于德国法兰克福北面的著名的大学城吉森。
近60年来Werth专注于多传感器的三座标测量机的开发。
主要有三大系列(Scope, Video, Tomo)的测量机。
●Werth测量机的测量范围从几十个毫米到数米，测量精度从几个微米到百个纳米级别（根据ISO 10360 / VDI/VDE 2617标定得出），测量分辨率最高到达1 个纳米，最大工件尺寸6400 毫米（根据客户需求还可以进一步定制）；最小工件尺寸约10微米；●可以选择多种传感器，适合于各种复杂零件的检测: 接触式单点，接触式扫描，低接触力测头，激光，激光线扫描，快速激光，WERTH光纤侧头，WERTH 光学测头，普通光学测头，可见光干涉测头，接触式和激光复合的粗糙度测头，WERTH CT (X 光高精度)测头等十多种。
一台机器机器可以集成多种传感器，检测过程中依据检测要素的变化传感器灵活切换，适应复杂零件的检测，例于：● Werth测量机的应用范围非常广泛，其数千个知名用户和上万台测量机遍及全球全球，例于：汽车工业：DaimlerChrysler、BMW、Audi、VolksWagen、Skoda、Toyota、GM、Siemens、Bosch、ZF、Cummins、ALFING、DENSO、DELPHI，等等航空工业：MTU Aero Engine GmbH、DaimlerChrysler Aerospace、AG、Ball Aerospace and Technologies（USA）、Honeywell（Czech Republic）、Pratt and Whitney （Canada）、Shanxi Huayan Aero-InstrumentCo.,LTD，等等；电子工业：Intel、AMD、Infineon、Samsung、HP、Leica、Philips、Thomson、Weidmueller、Segu，等等；化工行业：Bayer AG、Roche AG、DSM（USA），等等；医药行业：Admedes Schuessler、Aesculap、Brasseler、Braun、DeguDent、Euroflex Schuessler，等等；计量行业：PTB、中国计量科学院，等等；WerthX射线坐标测量机安全性Werth Tomoscope 测量机达到X射线测量机最高防护等级–全防护X射线机根据GB22448-2008《500kV以下工业X射线探伤机防护规则》, Werth Tomosope完全满是所有安全标准要求X射线机外部防护铅板厚度与能量的关系如下(其中对于Werth Tomoscope HV-225Kv, 所选用铅板厚度为15mm):全防护X射线机在距其防护外表面0.1m处用防护级剂量仪测量得到的漏射线比释动能率应不大于7.5uGy/h对于Werth Tomoscope其防护外表面0.1m处用防护级剂量仪测量得到的漏射线比释动能率远小于1uGy/h据辐射学科相关科学研究, 外界辐射分为天然辐射及人工辐射, 其中每人每年所照射的天然辐射<即太阳源,宇宙射线等>平均为2.4mGy/year, 每乘坐一次飞机所照射的辐射剂量为0.9mGy/次如果每天操作Werth Tomoscope 8小时<其中X射线开启时间为2小时, 数据计算处理为6小时>, 一年操作250天,则操作员工每年因操作X射线坐标机所照射的辐射剂量远小于1uGy/h X 2h X250day = 0.5mGy/year, 远远小于在自然环境下辐射照射剂量, 甚至小于搭乘一次飞机的照射剂量全防护X射线机需要满足机器自锁功能, 即只有在关闭所有外壁, X射线才能开启, 一旦开启任何一扇外壁, X射线将自动关闭, 并有开关警示灯显示, Werth Tomoscope满足所有相关安全保护功能我们需要科学认识X射线的应用, 我们应加强X射线安全防护, 但不能完全否定X射线专利的复合式传感器技术●可选配光学, 探针, 激光扫描, 光纤等不同的传感器, 满足客户最广泛的实际应用●Werth公司基于复合式传感器技术开发的自动匹配技术(专利), 使用传统的软件算法消除CT ARTIFACTS基础上, 进一步提高断层扫描精度●一台坐标机集成两种技术, 作为行业技术创新的风向标, 将断层扫描技术完美融合在计量领域●对于大尺寸产品测量, 可选用探针建立基准坐标系, 然后选择X射线传感器进行关键待测微小部分的断层扫描测量,将两次测量结果重构在一个坐标系, 测量精度更高, 比对更方便专利的栅格扫描技术●基于Werth在光学测量领域六十多年的研发经验, 将其对非接触式采集点云数据的重建及拼接技术, 应用于断层扫描●使得测量范围更大, 分辨率更高关键部分细化分析技术测量原理:●对全局采用大的视场进行快速测量●对关节部分采用高倍视场进行精细评估●两次测量结果完美的重建成一个体素文件●可选配此技术, 进一步扩展相关应用, 如下:实用案例:整体结构局部分析分析说明●测量软件包可进行各种几何量测量功能：基于点云数据测量常用的形位公差尺寸(角度、直径、半径、点到线的距离、圆的偏心、两圆间距、直线度、平行度、垂直度、平面度等等)平面测量圆柱测量等X射线坐标测量机应用举例1、装配分析2、砂孔分析3、裂纹无损检测4、三维尺寸全面测量5、微观精密测量6、喷管行业6.1、高精密内部尺寸测量6.2、导入CAD图6.3、测量结果内部切片分析及三维比对6.4、内部关键部分形位尺寸测量或三维比对广州计量院工业CT三坐标测量中心联系人：陈·s 电话：13500 0 9 44 00。

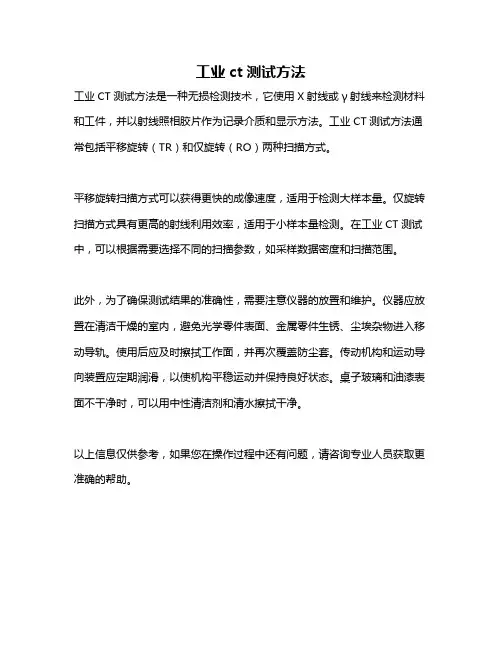

工业ct测试方法
工业CT测试方法是一种无损检测技术，它使用X射线或γ射线来检测材料和工件，并以射线照相胶片作为记录介质和显示方法。
工业CT测试方法通常包括平移旋转（TR）和仅旋转（RO）两种扫描方式。
平移旋转扫描方式可以获得更快的成像速度，适用于检测大样本量。
仅旋转扫描方式具有更高的射线利用效率，适用于小样本量检测。
在工业CT测试中，可以根据需要选择不同的扫描参数，如采样数据密度和扫描范围。
此外，为了确保测试结果的准确性，需要注意仪器的放置和维护。
仪器应放置在清洁干燥的室内，避免光学零件表面、金属零件生锈、尘埃杂物进入移动导轨。
使用后应及时擦拭工作面，并再次覆盖防尘套。
传动机构和运动导向装置应定期润滑，以使机构平稳运动并保持良好状态。
桌子玻璃和油漆表面不干净时，可以用中性清洁剂和清水擦拭干净。
以上信息仅供参考，如果您在操作过程中还有问题，请咨询专业人员获取更准确的帮助。
