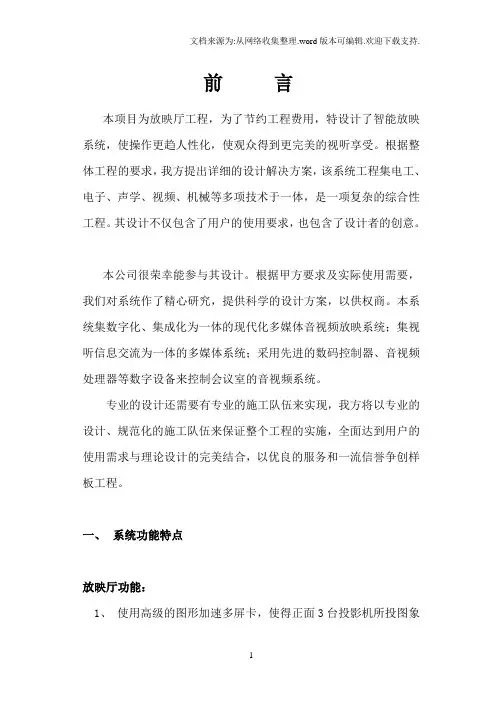

前言
本项目为放映厅工程，为了节约工程费用，特设计了智能放映系统，使操作更趋人性化，使观众得到更完美的视听享受。根据整体工程的要求，我方提出详细的设计解决方案，该系统工程集电工、电子、声学、视频、机械等多项技术于一体，是一项复杂的综合性工程。其设计不仅包含了用户的使用要求，也包含了设计者的创意。
本公司很荣幸能参与其设计。根据甲方要求及实际使用需要，我们对系统作了精心研究，提供科学的设计方案，以供权商。本系统集数字化、集成化为一体的现代化多媒体音视频放映系统；集视听信息交流为一体的多媒体系统；采用先进的数码控制器、音视频处理器等数字设备来控制会议室的音视频系统。
专业的设计还需要有专业的施工队伍来实现，我方将以专业的设计、规范化的施工队伍来保证整个工程的实施，全面达到用户的使用需求与理论设计的完美结合，以优良的服务和一流信誉争创样板工程。
一、系统功能特点
放映厅功能：
1、使用高级的图形加速多屏卡，使得正面3台投影机所投图象
能够拼接，显示一个完整的画面。
2、放映厅为全遮蔽式（全黑暗），使投影画面具备基本的清晰
度。3、投影机能输出来自DVD、影碟机的视频信号，并能
连接台式 pc或笔记本电脑。
4、投影幕因前置在窗前，所以在投影幕后方衬以遮光布。
5、单幅投影幕为200英寸（4米X3米宽x高）
6、投影机的安装方式为吊顶安装.
音响功能：
1、实现环绕立体声效果。
2、音响为落地平放式安装。
集中控制系统功能：
1、控制主机一台，具有5路以上的RS—232控制端口，用以控
制五台投影机；3路的红外控制端口，用以控制影碟机。2、集中控制触摸屏采用无线英寸的屏体，放在走廊墙面，触摸
可固定、移动两种方式使用。所有操作均由该触摸屏完成。
3、无线发射机和接收机一套
整套系统的操作主要由集中控制系统进行统一的、程序化的操作来完成，主要有以下几种模式：
A、图象联动方式----自动控制视频矩阵切换器，使每个视频输出按每路间隔2-3秒的时间进行播放，使房间内的5台投影机联动投放图象，从而形成每个画面之间产生联动效果，对室内灯光进
行控制与调节，自动将所有灯光亮度调节到最小，以保证投影机的投影效果。
整幅屏幕显示模式---中间三台投影机自动启动并设置在VGA1上，电动幕自动降下，投影机亮度输出相应减弱，讲台上方灯光渐暗至熄灭，前排灯光渐暗至熄灭。
C、单台投影机使用模式---中间投影机自动启动并将信号设置在VGA2上，投影机画面自动调节到最大画面，前排灯光渐暗至熄灭。
D、播放录象模式---中间投影机自动启动并将信号设渐暗至熄灭。置在视频上，投影机画面自动调节到最大画面，房间所有的灯光渐暗至熄灭。
E、休息模式---投影机电源自动关机，房间所有灯光自动渐亮至最大，电动屏幕自动收起。
F、下班模式---投影机电源自动关闭，房间所有灯光渐暗至熄灭，电动幕自动收起，所有电源自动关闭。
二、方案内容
第一篇音响系统
第二篇视频系统
第三篇中央控制系统
第一篇音响系统
一、设计依据
1．甲方提供的有关资料
2．图纸资料(现场)
3．结合其形状、面积、比例结构及空间布局；
设计是根据国家规定的扩声系统标准及其有关的人身安
全、消防法规来制定的，因此除满足功能所需的电声指针
外，其使用电压、电源箱或盒的安装、选线、穿管、接地
系统也均应符合人身安全法规。本系统内的电源和设备安
装也应符合消防有关的条例。
4、中华人民共和国国家标准：
JGJ/16-92 民用建筑电器设计规范
GYJ25-86 厅堂扩声系统声学特性指标
GBJ45-82 厅堂扩声系统声学特性指标
GBJ16-37 建筑设计防火规范
GB116-88 火灾自动报警设计规范
GB7450-87 电子设备雷击保护守则
GB4943-95 信息技术设备包括电器设备的安全
GB9003-88 调音台基本特性测量方法
GB3241 声和振动分析用1/1和1/3倍频程滤波器
GB3785 声级计电、声性能及测量方法
GB3947 声学名词术语
GB4959-9590 厅堂扩声特性测量方法
中华人民共和国文化行业标准：
WH0301-93歌舞厅扩声系统的声学特性与测量方法
中华人民共和国电子工业部标准：
SJ2112-82厅堂扩声系统设备互联的优选电气配接值
原中华人民共和国广播电视部厅堂扩声系统声学特性指标：
二、设计构思
依据业主使用要求，本系统将采用现代化的综合技术，要具有先进性和代表性；要总体规划，全面设计，保证在若干年后整个系统仍具有动态的先进性。经过严谨、规范、专业的施工，使整套扩声系统要保证语言的丰满度，声音的真实感和足够的动态余量，应有很高的语言清晰度、声音的自然度和极强的振憾力，并保证声像的一致性；选用国外著名产品，在既具有优良的音质的同时还要兼顾到设备的质量和良好的售后服务。
三、系统构成的要求与原则
电子技术高速发展的今天，各种设备日趋更新和完善。对于设
计者说最重要的一点是如何将先进的技术和设备有机地加以结合，根据客户的实际情况使系统有效的发挥作用，针对培训中心的要求，并结合我们多年的设计施工经验，在设计中主要考虑以下几点：
1.可靠性: 系统应具备长期稳定工作的能力，所有选用设备均
符合我国或国际上的质量及可靠性标准，所选的音箱功放设
备自带保护电路。
2.实用性: 系统应具备完成工程所要求功能的能力和水准，符
合本工程实际需要和国内外有关规范的要求，并且实现容
易，操作方便。
3.先进性: 系统是在满足可靠性和实用性要求前提下的最先
进的系统，选用设备均为国际、国内知名厂家的产品，是这
些厂家近年来的新型号产品，或是专利产品，并能够满足对
设备性能升级的要求。
4.一致性: 系统应遵循开放系统的原则。系统应依据技术指标
的一致性、互换性选定设备，使系统具备良好的灵活性、兼
容性、扩展性和可移植性。
5.经济性: 系统应满足性能与价格之比在同类系统和条件下
达到最优，选择最佳性价比的设备。
四、关于厅堂的音质设计
1．设计标准
根据表述要求本系统按照原广电部GYJ25-86 《厅堂扩声系统声
