过渡段路基技术要求过渡段类型主要有：桥路过渡段、路堤与横向结构物(立交框构、箱涵)过渡段、隧路过渡段、堤堑过渡段、桥桥或桥隧过渡段、半填半挖路基及不同岩土组合的横向过渡段等。
过渡段与相邻路堤和锥坡按水平分层同时填筑，填料虚铺厚度控制在20cm以下，压实遍数由试验确定。
过渡段范围内的级配碎石碾压采用振动压路机，遵循先轻后重、先慢后快、先静压后振动的原则，大型压路机能碾压到的部位，其填筑施工同路基基床底层施工工艺，大型压路机碾压困难时，用小型振动压路机进行碾压，碾压遍数由试验确定。
一、过渡段级配碎石填筑工艺见图。
过渡段级配碎石填筑施工工艺流程图１、桥路过渡段（1）填方桥台图“桥路过渡段形式二”适用于驻马店以南第四系地层较薄的正线地段。
无砟轨道路基（路堤）与桥相连接不小于4h+b2+5（形式二的倒梯形，b2≥5.0m）范围内、且不小于20m的路基基床表层采用级配碎石+5%水泥。
基床表层以下过渡段底宽5m的倒梯形部分采用级配碎石填筑并掺入5%水泥，其填筑压实标准应满足K30≥150MPa/m，Ev2≥80MPa，Evd≥50MPa，Ev2 /Ev1≤2.3，n＜28%的要求，且级配碎石粒径与级配应满足规范中的要求。
桥台基坑回填混凝土，桥台与路基结合部设厚0.2m带排水槽的渗水墙，渗水墙采用C15无砂混凝土块砌筑,厚20cm。
渗水墙底部设直径100mm的透水管,将渗流水横向排出路基外。
过渡段路基填筑前，应采用冲击碾压技术进行地基的填前压实，但受既有建筑物影响（如距桥台、防洪堤等50m范围的路堤段）不应使用冲击压实，改用小型振动碾压机碾压密实。
桥路过渡段形式二图1 桥路过渡段形式（2）挖方桥台台尾为土质、极软岩或强风化硬质岩路堑时，桥台基坑回填C25砼，基坑外路堑表层20m范围内换填级配碎石掺5%水泥；基床底层底宽5m的倒梯形范围内填筑级配碎石掺5%水泥，其压实标准应满足K30≥150MPa/m，Ev2≥80MPa，Ev2/ Ev1≤2.3，Evd≥50MPa，n＜28%的要求，基床底层换填厚应满足相应的基床底层换填厚度要求。
施工技术交底通知单单位名称: 编号:《施工技术交底》资料――过渡段填筑一、简述因桥涵与路堤承载特点不同，为了确保路桥、路涵承载均匀，使铁路行车安全、平稳，根据《铁路路基设计规范》及新建铁路太中银路基设计图纸要求，路堤与桥台、路堤与横向结构物连接处设置过渡段。
如下图：本标段设计设有简支梁大中桥6座,框构桥3座，横向结构物28座，旅客地道1座,其中路桥过渡段12处，路涵（横向结构物)过渡段64处。
二、施工准备1、施工前对工点地形和地质进行施工复查核对工作，如与设计图不符及时通知项目部进行处理。
2、施工前进行图纸审核,充分熟悉设计图纸,如发现设计遗漏或失误及时通知项目部上报设计进行修改、完善。
3、过渡段填筑A组填料，施工前先对周边可取料源进行调查和选择，并取样由试验室试验确定，试验检测填料符合设计要求后方可进行填筑。
三、施工方法1、采用施工机械1.1挖掘机：EX300—3型1.2装载机：50型1。
3推土机:160型1。
4压路机：YZ—18D型振动压路机1.5自卸车：运载30T2、施工步骤2。
1桥台及涵洞防水层施工完毕后,人工清除基坑内杂物，采用碎石分层填筑，并采用高频冲击夯充分夯实，直至填筑至原地面标高。
2。
2根据各区段路基顶宽及原地面标高推算出过渡段A组填料区域，采用红油漆在桥台和涵身砼面上标出A组料填筑区域及过渡段分层填筑尺寸线,0.2m/道，以便填筑时进行厚度控制。
2。
2.1路桥填筑区域宽度为路基顶宽向内侧平移1m，按1:1坡比延伸至原地面，长度为基床底层顶面自桥台或涵身砼面平移5m，按1：2坡比延伸至原地面。
（详见附图1）2.2。
2横向结构物以上填土高度不大于1。
5m时，基床表层以下过渡段正梯形范围内及横向结构物顶面以上采用A组填料填筑；横向结构物顶面以上填土高度大于1.5m时，基床表层以下过渡段仅正梯形范围内采用A组填料填筑。
(详见附图2）2。
3路桥过渡段填筑前先进行透水管埋设,埋设前填筑层面须找出5％横坡。

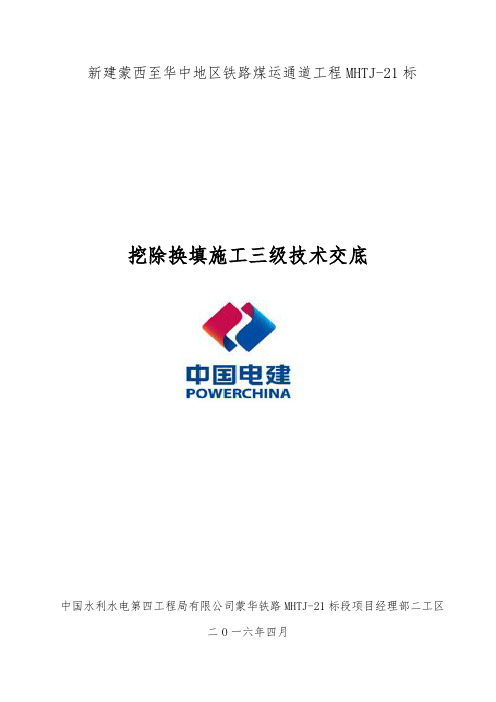

新建蒙西至华中地区铁路煤运通道工程MHTJ-21标挖除换填施工三级技术交底
中国水利水电第四工程局有限公司蒙华铁路MHTJ-21标段项目经理部二工区
二O一六年四月
过渡段填筑施工三级技术交底
）当路堤与土质、软质岩石路堑连接时，应先沿地面挖成1:1.5的坡面后，再在坡
路堑基床底层换填厚度d按设计原则确定，路堑基床底层底面和路堤基床底层底面之间设置不小于10m的渐变段。
开挖回填部分的填
路堤与硬质岩路堑连接时需设置堤堑过渡段。
在路堑一侧顺原地面纵向开挖台阶，
4、不同岩土组合过渡段
1）地面坡率为1:5～1:2.5斜坡地段的半填半挖路基，挖方部分路基面以下至少
范围内需挖除换填，且满足路基基床设计要求；挖方顶面设4%的向外排水坡。
同时沿原地面挖台阶，每级台阶宽度不应小于2.0m；当地面横坡陡于1:2.5时，接陡坡路基设计台阶高度不大于0.6m。
组填料分层填筑压实，每层的虚铺厚度35cm，压实厚度为30㎝,结构。
路基过渡段级配碎石填筑施工交底一、级配碎石级配范围要求颗粒中针状、片状碎石含量不大于20%；质软、易破碎的碎石含量不得超过10%；黏土团及有机物含量不得超过2%。
过渡段级配碎石范围表二、过渡段设置方式路堤与桥台连接处、路堤与横向结构物（立交框构、箱涵等）连接处、路堤与路堑连接处设置过渡段。
过渡段级配碎石不掺加水泥。
1、桥台与路堤过渡（1）路堤与桥台过渡段长度： L=5+2×(H－0.6）。
式中 L----过渡段长度（m）H----台后路堤高度（m）（2）路堤与桥台连接处设置图示：L=5+2×(H-0.6)桥台与路堤过渡段设置方式图Ⅰ-Ⅰ断面图（3）路堤与桥台连接处设置过渡段，过渡段基床表层以下采用级配碎石填筑。
桥台台背设置渗水墙，渗水墙采用C15无砂混凝土块砌筑，长30cm、厚10cm、宽15cm。
在渗水墙底部横向设高1m、厚0.5m 的中粗砂层，砂内埋设φ200mmRCP-20NG(A)渗排水管（ RCP-20NG(A)材料性能：聚丙烯复合材料，管径为200mm的内支撑型圆形管材，脆化温度-45°，环刚度≥32KPa）将渗水排出路基以外。
无砂混凝土块技术要求2、路堤与横向结构物（立交框构、箱涵等）连接处路堤与横向结构物（立交框构、箱涵等）连接处应设置过渡段。
过渡段长度： L=2+2×(H－h1）；高度不高于结构物顶标高。
除横向结构物顶面距地面高度小于1.0m且不足路堤高度的1/2时不设置过渡段外，其它情况均设置过渡段。
路堤与横向结构物过渡段设置方式图Ⅱ-Ⅱ断面图坡脚坡脚路堤与斜交横向结构物过渡段设置平面示意图（横向结构物顶与路肩高差小于2.5m）当构筑物轴线与线路中线斜交时，首先采用级配碎石填筑斜交部分，然后再设置过渡段，过渡段尾部应与线路垂直。
（如上图）3、路堤路堑过渡当路堤与路堑连接处为坚硬岩石路堑时，在路堑一侧顺原地面纵向开挖台阶，台阶高度≥0.6m ，并应在路堤一侧设置过渡段，过渡段采用级配碎石填筑。
路基填筑施工方案一、工程概况2.1工程简介本试验段路基起止桩号为DKxxx+376.09~DK172+835，全长458.91m。
试验段内包括桥路过渡段、路隧过渡段、涵路过渡段、路基正线段，其中桥路、涵路、隧路过渡段长度均为20m。
桥路过渡段基床表层采用级配碎石掺5%水泥，基床底层采用级配碎石掺3%水泥。
路隧过渡段接隧道仰拱及填充层前5m基床采用C25混凝土，其余部分采用级配碎石掺5%水泥。
涵路过渡段基坑采用C25混凝土回填，基床表层采用级配碎石掺5%水泥，基床底层为级配碎石掺3%水泥。
路基正线段机床表层为级配碎石掺5%水泥，基床底层采用A、B组填料，基床底层以下为A、B、C组填料。
2.2技术标准1、铁路等级：客运专线2、正线数目：双线3、正线间距：5.0m4、速度目标值：设计速度250km/h，预留提速条件5、设计竖向荷载：“ZK活载”6、轨道类型：CRTS-Ⅲ型板式二、作业内容1.过渡段基底的验收及处理。
2.桥台台背基坑混凝土回填。
3拌制水泥级配碎石。
4.台背渗水设施施工。
5.过渡段分层摊铺。
6.分层碾压。
7.检测。
8.养护。
三、质量标准及验收方法1.过渡段级配碎石填料粒径、级配及质量应符合施工图要求。
碎石颗粒中针状、片状碎石含量应不大于 20﹪；质软、易破碎的碎石含量不得超过 10﹪；黏土团及有机物含量不得超过2﹪，过渡段用碎石的级配范围在料场抽样进行室内试验，并在每层的填筑过程中目测检查级配有无明显变化，试验结果应符合表3.1的规定。
表3.1 过渡段用碎石级配范围表2.基床表层以下过渡段两侧及锥体填料应符合施工图要求，填筑前应对取土场填料进行取样检验；填筑时应对运至现场的填料进行抽样检验。
当填料土质发生变化或更换取土场时应重新进行检验，其检验应符合表3.2规定：表3.2 基床表层以下过渡段两侧及锥体填料复查项目及频次注：表列数字为进行一次试验的填料体积。
检验方法：按《铁路工程土工试验规程》(TB10102)规定的试验方法检验。
路基与涵洞（桥台）过渡段技术交底施工技术交底书工程名称：交底部位：路基过渡段交底编号：施（技）LJ-006交底单位：接受单位：编制：审核：技术负责人：施工技术交底项目名称：编号：施（技）LJ-006单位工程名称交底日期分部工程名称分项工程名称交底内容：一、技术交底范围本次技术交底仅适用于xx段路基基床底层填筑工程。
二、施工准备1、过渡段地基加固工程宜在涵洞（桥台）基础施工前完成。
2、过渡段的涵洞（桥台）的基坑应以混凝土回填或以级配碎石分层填筑，并用小型振动设备碾压。
3、过渡段路堤基底原地面应平整后，用压路机碾压碾压密实，其压实质量应满足K≥150MPa/m。
304、过渡段施工前，应根据场地情况，采取相应的防排水措施。
确保降水及地表径流对过渡段施工无不利影响。
三、路堤与涵洞过渡段设置形式及填筑施工1、当涵洞顶面至路肩距离h≥2.0m时，采用倒梯形过渡段，过渡段纵向总长度不小于2倍基床表层以下路堤高度+2m，且不小于20m。
在涵洞顶面及两侧各1.5m范围和距基底2m向上按1：2的坡度至基床表层底范围填筑掺3%水泥的级配碎石，涵洞横向以外填料与相邻路堤相同，如图3-1设置。
图3-1 路堤与横向结构物过渡段设计图2、当涵洞顶面至基床表层顶面距离h≤1.0m时，如图3-2设置。
图3-2 路堤与横向结构物过渡段设计图3、当涵洞顶面至基床表层顶面距离h>5.0m时，如图3-3设置。
图3-3 路堤与横向结构物过渡段设计图4、路堤与涵洞过渡段填筑施工（1）涵洞两端的过渡段填筑必须对称进行，并应与相邻路堤同步施工。
（2）靠近涵洞的部位，应平行于涵洞进行横向碾压。
（3）涵洞的顶部填土厚度小于1m时，不得采用大型振动压路机进行碾压。
（4）大型压路机碾压不到的部位，应采用小型振动压实设备分层进行碾压，填料的松铺厚度不宜大于20cm。
四、路堤与桥台过渡段设置形式及填筑施工1、路堤与桥台过渡段设置成倒梯形的结构形式，过渡段纵向总长度不小于5倍基床表层以下台尾路堤高度+5m，且不小于20m。
施工技术交底书工程名称：交底部位：路基过渡段交底编号：施（技）LJ-006交底单位：接受单位：编制：审核：技术负责人：施工技术交底单位工程名称交底日期分部工程名称分项工程名称交底内容：一、技术交底范围本次技术交底仅适用于xx段路基基床底层填筑工程。
二、施工准备1、过渡段地基加固工程宜在涵洞（桥台）基础施工前完成。
2、过渡段的涵洞（桥台）的基坑应以混凝土回填或以级配碎石分层填筑，并用小型振动设备碾压。
3、过渡段路堤基底原地面应平整后，用压路机碾压碾压密实，其压实质量应满足K≥150MPa/m。
304、过渡段施工前，应根据场地情况，采取相应的防排水措施。
确保降水及地表径流对过渡段施工无不利影响。
三、路堤与涵洞过渡段设置形式及填筑施工1、当涵洞顶面至路肩距离h≥2.0m时，采用倒梯形过渡段，过渡段纵向总长度不小于2倍基床表层以下路堤高度+2m，且不小于20m。
在涵洞顶面及两侧各1.5m范围和距基底2m向上按1：2的坡度至基床表层底范围填筑掺3%水泥的级配碎石，涵洞横向以外填料与相邻路堤相同，如图3-1设置。
图3-1 路堤与横向结构物过渡段设计图2、当涵洞顶面至基床表层顶面距离h≤1.0m时，如图3-2设置。
图3-2 路堤与横向结构物过渡段设计图3、当涵洞顶面至基床表层顶面距离h>5.0m时，如图3-3设置。
图3-3 路堤与横向结构物过渡段设计图4、路堤与涵洞过渡段填筑施工（1）涵洞两端的过渡段填筑必须对称进行，并应与相邻路堤同步施工。
（2）靠近涵洞的部位，应平行于涵洞进行横向碾压。
（3）涵洞的顶部填土厚度小于1m时，不得采用大型振动压路机进行碾压。
（4）大型压路机碾压不到的部位，应采用小型振动压实设备分层进行碾压，填料的松铺厚度不宜大于20cm。
四、路堤与桥台过渡段设置形式及填筑施工1、路堤与桥台过渡段设置成倒梯形的结构形式，过渡段纵向总长度不小于5倍基床表层以下台尾路堤高度+5m，且不小于20m。
路基过渡段施工技术交底本技术交底适用于新建宁安城际铁路NASZ—1标段路基工程DK209+335。
9~DK213+700里程段的过渡段施工.根据设计要求,在路堤与桥台、路堤与横向结构物、路堤与路堑、路基与桥梁、桥梁与隧洞的连接按设计要求设置过渡段。
本段范围主要有:1、路桥过渡段3处,DK209+355。
9石岭大桥安庆端、DK210+887.5白沙铺特大桥南京端、DK210+537.62白沙铺特大桥安庆端；2、路涵过渡段8处，DK209+680。
02涵洞、DK209+793。
68涵洞、DK209+985.07涵洞、DK210+035。
74涵洞、DK210+153。
1涵洞、DK212+711.32涵洞、DK213+407.95涵洞、DK213+621。
83涵洞；3、路堤与路堑过渡段8处，DK209+410、DK209+690、DK210+180、DK210+790、DK212+670、DK212+870、DK213+350、DK213+640处。
过渡段施工必须在桥台和横向结构物基坑的回填工作验收合格后才能进行。
过渡段范围的原地面处理应符合地基处理的有关规定处理完毕。
过渡段级配碎石填层应与相邻的路堤及锥体同时施工，并将过渡段与连接路堤的碾压面按大致相同的水平分层高度同步填筑并均匀压实。
在填筑压实过程中,应保证桥台、横向结构物稳定、无损伤。
过渡段级配碎石应分层填筑压实，采用小型打夯机，每层摊铺厚度20cm，碾压8遍，碾压时一夯压一夯，对有集料窝的地方人工处理消除后在夯实平整。
每压实层路拱坡面应符合要求，无积水现象.过渡段台背与回填料之间应按设计要求设置防排水层.具体施工工艺要求见下页，后附过渡段施工图纸“宁安（三院)施路通-03、04、05”。
一、过渡段施工程序及工艺流程1.1路堤与桥台过渡段1。
1。
1施工方法过渡段路堤应与桥台锥体和相邻路堤同步填筑。
过渡段施工根据施工图纸制定施工工艺和过程控制措施，作出详细的作业指导书和相应的质量检查、监督管理制度，并通过现场碾压试验确定完善的施工工艺及处理措施。
