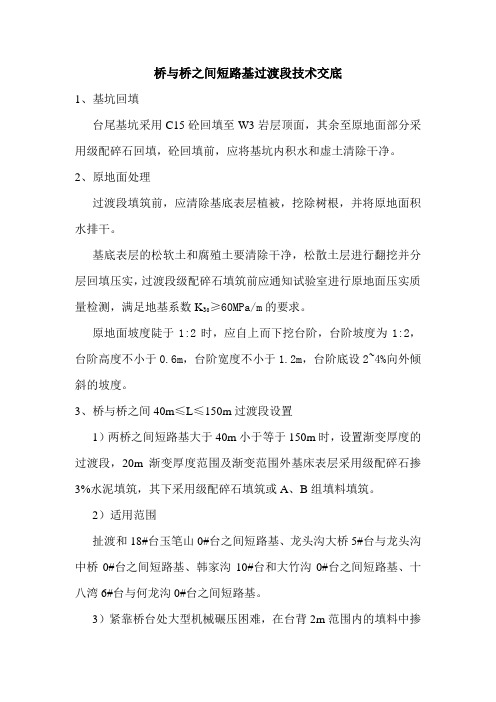

路基过渡段技术交底

路基过渡段技术交底路基过渡段路基过渡段技术交底一、设置过渡段的原因新建铁路重庆成都至都江堰铁路工程，开通速度达到160km/h，在规定时间但仅养护提速后达到200km/h。

由于桥台、横向结构物或路堑与路堤的动静相差悬殊，列车通过时，桥台、出现明显横向结构物或路堑与路堤之间就会出现变位糟，虽然其数值很小，但因车速很快，会对轨道结构产生较大的构成冲击，同时反过来轨道结构对列车也会产生冲击，从而降低了列车运行的平稳性、舒适度，加快结构物和车辆的损坏。

因此，需要在路堤与桥台连接处、防洪堤与横向结构物连接处、路堤与路堑相连接均要设置过渡段，以减少冲击。

二、过渡段的设置这种方式无碴轨道（120～200Km/h）地段，本段路基设置过渡段的方式分三种：桥台与路基过渡段；路堤与横向结构物（立交框构、箱涵等）过渡段；桩板结构与碎石过渡段。

（一）桥台与路基过渡：1、过渡段长度：L=m（H-0.4）+5(m)。

式中 L为过渡段长度，H 为路堤长度。

若计算处的过渡段长度不足20m或4H时，调整过渡段m值至L=20m 或4H。

过渡段范围为搭板往下以1：1的坡进行放坡填筑。

2、过渡段范围内的基床表层填筑级配碎石掺5%水泥。

过渡段采用级配碎石掺3%水泥填筑。

3、压实标准应满足K30≥150Mpa、EV2≥80Mpa、EVd≥50Mpa和n4、填方桥台台背设置渗水墙，渗水墙采用C15无砂砼块砌筑。

在渗水墙底部横向设高1.0m、厚0.5m的中粗砂层，砂内埋设φ200mmRCP-20NG(A)渗流水除去路基以外。

RCP-20NG(A)渗排水管材料性能：聚丙烯复合审案制成，管径为200mm的内支撑型圆形管材；脆化温度-45°，环刚度≥32kpa。

5、非常高烈度地震区的路桥过渡段，竖向每0.6m发展水平铺设一层土工格栅，土工格栅铺设业务范围为级配碎石填筑区。

（本段聚源特大桥台前过渡段为高烈度地震区）（二）挡土墙与横向结构物（立交框构、箱涵等）过渡段1、过渡段长度：L=2（H-h）+3)。

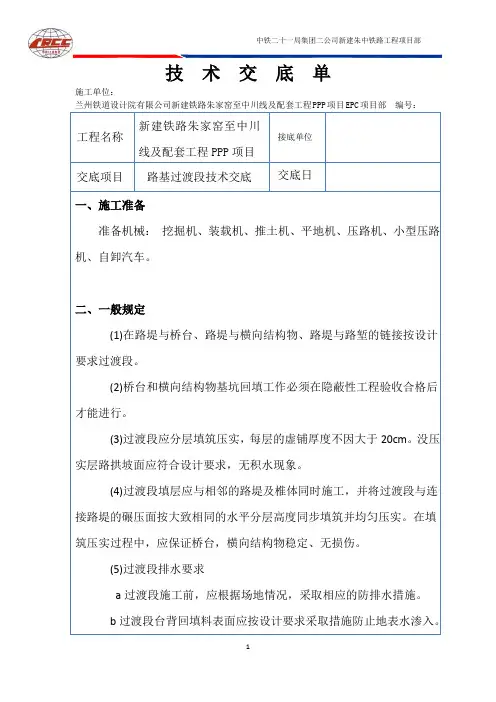

技术交底单施工单位：兰州铁道设计院有限公司新建铁路朱家窑至中川线及配套工程PPP项目EPC项目部编号：新建铁路朱家窑至中川工程名称接底单位线及配套工程PPP项目交底项目路基过渡段技术交底交底日一、施工准备准备机械：挖掘机、装载机、推土机、平地机、压路机、小型压路机、自卸汽车。

c过渡段台背与回填料之间应按设计要求设置防排水层。

d过渡段填料与相邻路堤填料之间的反虑层应按设计要求进行施工。

e过渡段坡脚两侧、路堤底部的纵横向排水措施应符合设计要求。

（6）过渡段路堤两侧防护砌体的施工应在地基和路堤变形稳定后进行，宜与相邻路堤防护砌体施工相互协调。

三、施工方法及工艺3.1路堤与桥台施工方法过渡段路堤应与桥台椎体和相邻路堤同步填筑。

过渡段分层填①施工前,做好桥头路基的排水施工,防止水流对填料的浸泡或冲刷。

②路堤基底原地面平整后，用震动碾压机密实。

③在桥台及挡墙基础等达到设计及规范允许强度后，及时进行台后过渡段填筑，其压实度要求均与一般路基一致。

④路桥过渡段桥台椎体填筑按水平分层一体同时施工。

⑤过渡段与路基填筑的相应部位同步施工。

（2）施工要点施工工艺、机具设备、层厚控制；填料质量及均匀性控制、边坡平③台背后2m范围内禁止大型振动机械驶入，避免其对桥台造成挤压。

3.2 路堤与横向结构物过渡段(1)施工方法①横向结构物两段的过渡段填筑必须对称进行，并应与相邻路堤同步施工。

路堤与路堤与涵洞连接处设置路涵过渡段。

过渡段底宽3m、过度坡1:2，采用A组填料分层填筑压实。

②涵洞顶部两端大型压路机能碾压到的部位，其填筑施工应符合施工指南的有关规定；靠近横向结构物的部位，应平行于横向结构物进行路堤与横向结构物过渡段示意图（2）施工工艺①施工前，做好横向结构物两侧排水施工，防止水流对填料的浸泡或冲刷，路堑地段做好结构物基坑边坡整型。

②路堤基底原地面平整后，用振动碾压机碾压密实。

③在横向结构物两侧基础等达到设计及规范允许强度后，及时进行两段过渡段填筑，其压实度要求均与路基基床底层压实标准一致，但应分别对称分层填筑，防止由于不对称填筑造成对横向结构物的扰动④结构物顶的填料两侧2m范围内采用小型振动机碾压成型。

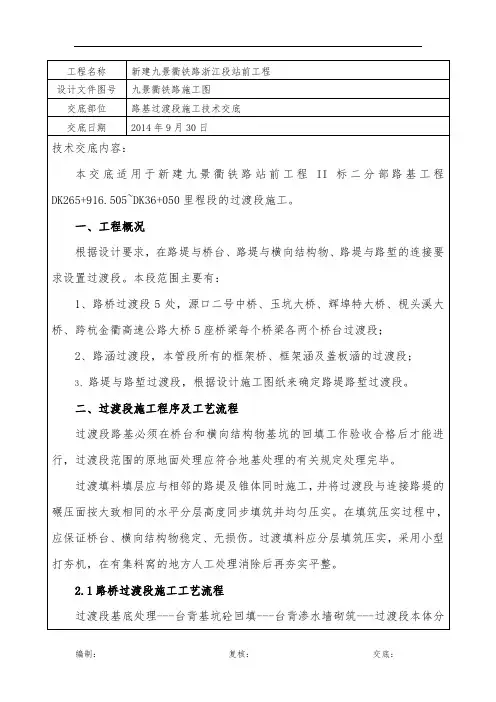

设计文件图号九景衢铁路施工图交底部位路基过渡段施工技术交底交底日期2014年9月30日（6）当路堤基床为土质地基时，必须加强台后路基的工后沉降，尤其是不均匀沉降的检算与监测。

（7）路堤与桥台过渡段形式见下图设计文件图号九景衢铁路施工图交底部位路基过渡段施工技术交底交底日期2014年9月30日2.1.2路堤与桥台过渡段施工当桥台位于路堑中时，施工方法大体同路堤过渡段施工。

（1）基床底层换填厚应满足相应的基床底层换填厚度要求。

（2）当存在横向不同岩组组合或半填半挖时，应满足不同岩组组合横向过渡与半填半挖过渡设计要求。

（3）路堑与桥台过渡段形式见下图设计文件图号九景衢铁路施工图交底部位路基过渡段施工技术交底交底日期2014年9月30日设计文件图号九景衢铁路施工图交底部位路基过渡段施工技术交底交底日期2014年9月30日注：II-II剖面图中，当地基为一般黏土、风化软质岩，换填厚度d≥0.5m；为碎石类土、砂类土、弱风化软质岩时，d=0.0m。

2.2路基与结构物过渡段施工工艺流程过渡段基底处理---台背基坑砼回填---过渡段本体分层填筑---分区、分层碾压---养护---质量检测与验收（1）施工前，做好横向结构物两侧的排水施工，防止水流对填料的浸泡或冲刷，路堑地段做好结构物基坑边坡整形。

过渡段浸水时，浸水部分填料应满足渗水土要求。

（2）横向结构物两端的过渡段填筑必须对称进行，并应与相邻路基同步施工。

（3）横向结构物顶部填料厚度小于1m时，不得采用大型震动压路机进行碾压。

（4）路堤与横向结构物连接处设置梯形桥路过渡段。

涵洞两侧各20.0m 范围内的基床表层采用级配碎石掺5%水泥，以下过渡段采用级配碎石掺3%水泥设计文件图号九景衢铁路施工图交底部位路基过渡段施工技术交底交底日期2014年9月30日分层填筑，压实标准同基床底层要求。

（5）涵路过渡段的填筑必须待桥台混凝土或砌体砂浆强度达到设计强度，地基加固工程经验收合格后方能施工。

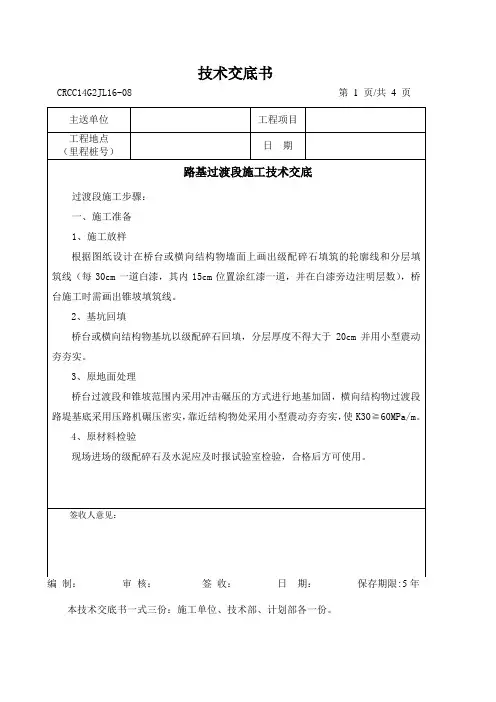

路基与涵洞（桥台）过渡段技术交底施工技术交底书工程名称：交底部位：路基过渡段交底编号：施（技）LJ-006交底单位：接受单位：编制：审核：技术负责人：施工技术交底项目名称：编号：施（技）LJ-006单位工程名称交底日期分部工程名称分项工程名称交底内容：一、技术交底范围本次技术交底仅适用于xx段路基基床底层填筑工程。

二、施工准备1、过渡段地基加固工程宜在涵洞（桥台）基础施工前完成。

2、过渡段的涵洞（桥台）的基坑应以混凝土回填或以级配碎石分层填筑，并用小型振动设备碾压。

3、过渡段路堤基底原地面应平整后，用压路机碾压碾压密实，其压实质量应满足K≥150MPa/m。

304、过渡段施工前，应根据场地情况，采取相应的防排水措施。

确保降水及地表径流对过渡段施工无不利影响。

三、路堤与涵洞过渡段设置形式及填筑施工1、当涵洞顶面至路肩距离h≥2.0m时，采用倒梯形过渡段，过渡段纵向总长度不小于2倍基床表层以下路堤高度+2m，且不小于20m。

在涵洞顶面及两侧各1.5m范围和距基底2m向上按1：2的坡度至基床表层底范围填筑掺3%水泥的级配碎石，涵洞横向以外填料与相邻路堤相同，如图3-1设置。

图3-1 路堤与横向结构物过渡段设计图2、当涵洞顶面至基床表层顶面距离h≤1.0m时，如图3-2设置。

图3-2 路堤与横向结构物过渡段设计图3、当涵洞顶面至基床表层顶面距离h>5.0m时，如图3-3设置。

图3-3 路堤与横向结构物过渡段设计图4、路堤与涵洞过渡段填筑施工（1）涵洞两端的过渡段填筑必须对称进行，并应与相邻路堤同步施工。

（2）靠近涵洞的部位，应平行于涵洞进行横向碾压。

（3）涵洞的顶部填土厚度小于1m时，不得采用大型振动压路机进行碾压。

（4）大型压路机碾压不到的部位，应采用小型振动压实设备分层进行碾压，填料的松铺厚度不宜大于20cm。

四、路堤与桥台过渡段设置形式及填筑施工1、路堤与桥台过渡段设置成倒梯形的结构形式，过渡段纵向总长度不小于5倍基床表层以下台尾路堤高度+5m，且不小于20m。

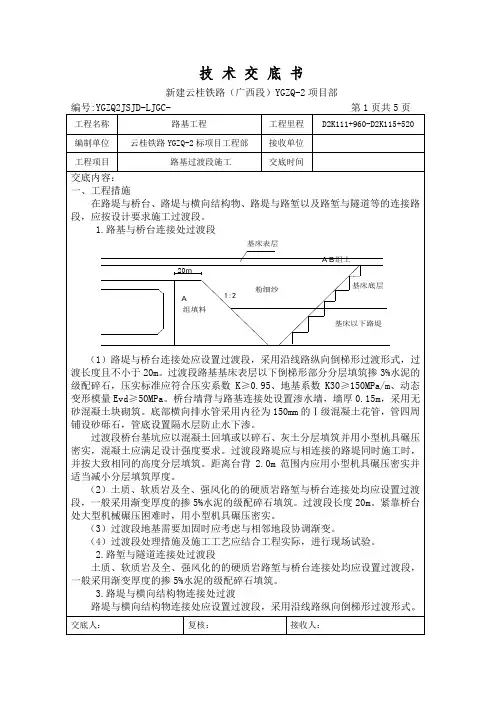

技术交底书单位：编号：工程项目名称 主送单位路基二工班交底人交底时间签收人交底里程DK937+580〜DK943+218. 325过渡段技术交底为明确过渡段施工作业的工艺流程、操作要点和相应的工艺标准，规范过 度段的施工，现交底如下：一、过渡段施工的工艺流程过度段施工流程满足四区段要求：验收基底、搅拌运输、摊铺碾压、检测 整修；满足八流程工艺：检测基底、测量放样、拌和、运输、摊铺、碾压、检 测、修整养护。

如下图:二、过渡段设置及技术要求1、路基在路堤与桥台连接处、路堤与横向结构物连接处及隧道与路基连接处均设置过渡段。

合格不合格过渡段填筑外观偏差应符合下表:过渡段填筑允许偏差2、过渡段填料的质量及检验应符合下列表的规定。

3.13、过渡段级配碎石中掺入的水泥品种、规格及质量应符合设计要求。

进场的同一产地、品种、规格、批号的水泥，砂，碎石，做原材料试验检测，试验合格后，经监理工程师同意方可使用。

4、级配碎石填筑时应保证桥台、横向结构物稳定、无损伤，其压实质量应采用双指标控制，地基系数大于等于150MP/m,孔隙率小于28%。

5、路堤与路堑过渡段按设计顺原地面纵向开挖，开挖坡而的纵向坡度应符合设计要求。

开挖台阶的高度控制在0.6m左右。

厚度不宜超过30cm,最小压实厚度不宜小于15cm；采用小型振动压实设备碾压时，填料的虚铺厚度不应大于20cm。

7、路桥过渡段桥路过渡段的形式为倒梯形（见《路基工程设计与施工参考图集》P65-路桥过度段形式二）。

与桥台连接的不小于20m范围内基床表层采用级配碎石掺入5%水泥填筑。

表层以下过渡段底宽5m的倒梯形部分采用级配碎石并掺5%水泥分层填筑，填筑压实标准应满足3150Mpa/m, E V2>80 Mpa, Eva :Evi^2. 3空隙率n<28%,动态变形模量E、&50Mpa。

并在路基与桥台结合部设置宽20cm带排水槽的渗水墙，渗水墙采用无砂混凝土块砌筑，厚20cm。

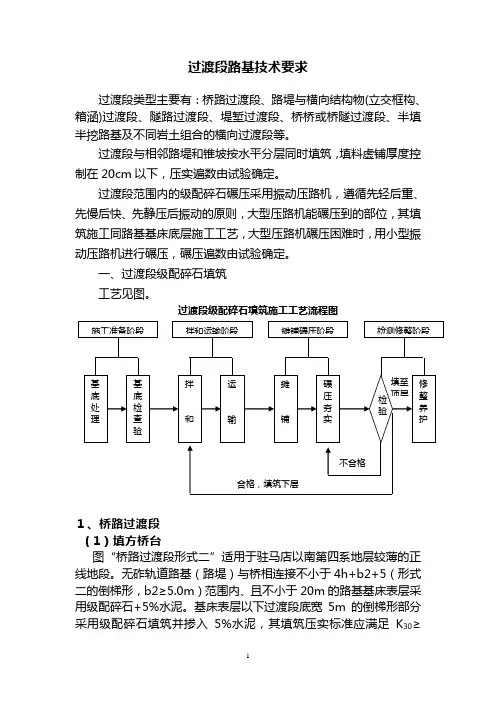

过渡段路基技术要求过渡段类型主要有：桥路过渡段、路堤与横向结构物(立交框构、箱涵)过渡段、隧路过渡段、堤堑过渡段、桥桥或桥隧过渡段、半填半挖路基及不同岩土组合的横向过渡段等。

过渡段与相邻路堤和锥坡按水平分层同时填筑，填料虚铺厚度控制在20cm以下，压实遍数由试验确定。

过渡段范围内的级配碎石碾压采用振动压路机，遵循先轻后重、先慢后快、先静压后振动的原则，大型压路机能碾压到的部位，其填筑施工同路基基床底层施工工艺，大型压路机碾压困难时，用小型振动压路机进行碾压，碾压遍数由试验确定。

一、过渡段级配碎石填筑工艺见图。

过渡段级配碎石填筑施工工艺流程图１、桥路过渡段（1）填方桥台图“桥路过渡段形式二”适用于驻马店以南第四系地层较薄的正线地段。

无砟轨道路基（路堤）与桥相连接不小于4h+b2+5（形式二的倒梯形，b2≥5.0m）范围内、且不小于20m的路基基床表层采用级配碎石+5%水泥。

基床表层以下过渡段底宽5m的倒梯形部分采用级配碎石填筑并掺入5%水泥，其填筑压实标准应满足K30≥150MPa/m，Ev2≥80MPa，Evd≥50MPa，Ev2 /Ev1≤2.3，n＜28%的要求，且级配碎石粒径与级配应满足规范中的要求。

桥台基坑回填混凝土，桥台与路基结合部设厚0.2m带排水槽的渗水墙，渗水墙采用C15无砂混凝土块砌筑,厚20cm。

渗水墙底部设直径100mm的透水管,将渗流水横向排出路基外。

过渡段路基填筑前，应采用冲击碾压技术进行地基的填前压实，但受既有建筑物影响（如距桥台、防洪堤等50m范围的路堤段）不应使用冲击压实，改用小型振动碾压机碾压密实。

桥路过渡段形式二I-I　断面图图1 桥路过渡段形式（2）挖方桥台台尾为土质、极软岩或强风化硬质岩路堑时，桥台基坑回填C25砼，基坑外路堑表层20m范围内换填级配碎石掺5%水泥；基床底层底宽5m的倒梯形范围内填筑级配碎石掺5%水泥，其压实标准应满足K30≥150MPa/m，Ev2≥80MPa，Ev2/ Ev1≤2.3，Evd≥50MPa，n＜28%的要求，基床底层换填厚应满足相应的基床底层换填厚度要求。

过渡段施工技术交底书过渡段施工技术交底书1、2路基施工架子队：根据施工进度，即将开始路桥、路涵过渡段填筑，现将有关施工要求交底如下：一、压实标准过渡段范围内基床表层的压实标准同基床表层压实标准要求，基床表层以下过渡段的压实标准为：压实系数K≥0.95、地基系数K30≥150Mpa／m、动态变形模量Evd≥50 Mpa。

二、沉降控制标准路桥的差异沉降不大于5mm，过渡段沉降造成的路基与桥梁的折角不大于1／1000。

三、过渡段级配碎石必须满足的条件过渡段碎石级配范围注：颗粒中针状、片状碎石含量不大于20%；质软、易破碎的碎石含量不超过10%。

四、路桥过渡段1、本工程桥台处全部为填方路基段，路基与桥台连接处设置过渡段，采用沿线路纵向倒梯形过渡形式。

过渡段的填料采用水泥稳定级配碎石（掺加3%P.O42.5水泥），过渡段范围内基床表层级配碎石掺5%P.O42.5水泥。

2、在路基与桥台结合部设渗水板，渗水板采用无砂混凝土块砌筑，无砂混凝土块长30cm、厚10cm、宽15cm，并于无砂混凝土渗水板基础内横向设置直径100mm透水软管将渗流水排出路基以外。

3、承台施工完毕，在台背侧回填混凝土至承台顶面，在其他三侧分层回填砾石土。

4、级配碎石填筑范围：距桥台背5m处算起，沿路基段纵向坡度不陡于1:3（且长度不得小于20m），无咋轨道底座板范围（左右线路中心线各向外1.7m，共8.4m宽）、两侧边坡比为1:1。

桥台锥体及其余范围填筑B组填料，压实标准同路基相应部位压实要求。

5、过渡段需同与其连接的路基一体填筑，如不能同时填筑，在路基填筑过程中必须预留出过渡段填筑范围，路基填筑预留台阶，台阶宽度不得小于2.0m，每台阶高度0.6m。

6、级配碎石填料必须分层填筑，每层的最大压实厚度不得超过30cm，最小压实厚度不得小于15cm。

7、在过渡段填筑过程中，必须保证桥台的稳定、无损伤，靠近桥台2.0m范围大型压路机碾压不到的位置必须用小型压实设备压实。

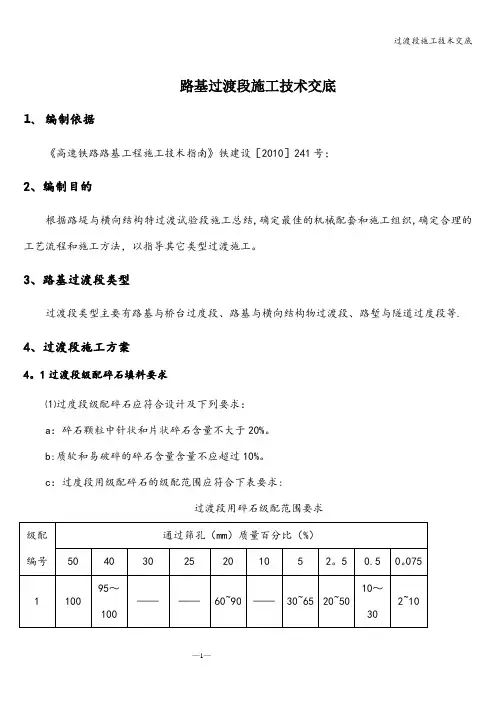

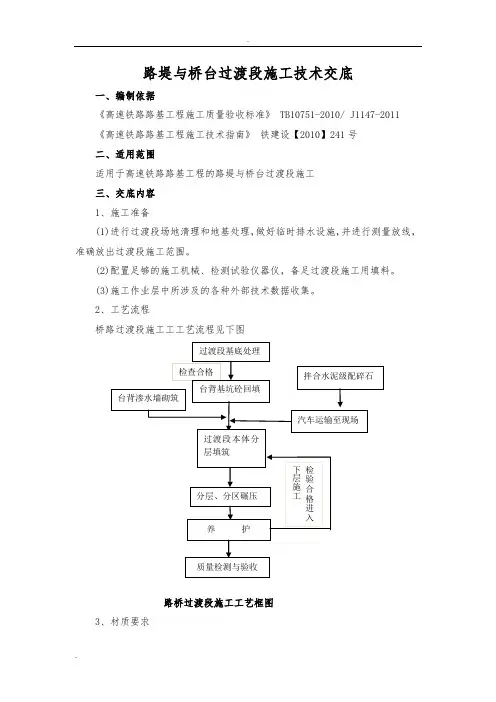

路基过渡段施工技术交底1、编制依据《高速铁路路基工程施工技术指南》铁建设［2010］241号；2、编制目的根据路堤与横向结构特过渡试验段施工总结,确定最佳的机械配套和施工组织,确定合理的工艺流程和施工方法，以指导其它类型过渡施工。

3、路基过渡段类型过渡段类型主要有路基与桥台过度段、路基与横向结构物过渡段、路堑与隧道过度段等.4、过渡段施工方案4。

1过渡段级配碎石填料要求⑴过度段级配碎石应符合设计及下列要求：a：碎石颗粒中针状和片状碎石含量不大于20%。

b:质软和易破碎的碎石含量含量不应超过10%。

c：过度段用级配碎石的级配范围应符合下表要求:过渡段用碎石级配范围要求d:过度段用级配碎石也可选用基床表层级配碎石，并采用其相应的技术标准。

基床表层级配碎石粒径级配要求⑵级配碎石混料拌制前，应检查配料计量系统的工作状态，测定各种集料的含水率，根据测试结果和环境条件及时调整施工配合比,级配碎石混合料出场时的含水率宜在工艺试验确定的填料出场控制含水率范围内。

⑶级配碎石出场前应进行最大干密度试验，施工单位每5000m3检验1次.⑷过渡段级配碎石中掺入水泥的品种、规格及质量检验应符合凝结时间、安定性、胶砂强度的要求。

⑸过渡段级配碎石中水泥掺加量允许偏差为试验配合比0~+1%。

⑹过渡段采用级配碎石掺3~5%的普通硅酸盐水泥倒梯形过渡,具体过渡形式按设计施工图执行。

加入水泥的级配碎石混合料宜在3h内使用完毕。

4.2 施工工艺过渡段施工技术交底4.3 施工方法4.3.1主要过渡段形式⑴路堤与横向结构过渡段横断面填筑顺序示意图如下图所示。

过渡段采用水泥稳定碎石填筑，水泥掺入量3`5％(重量比）.填筑范围： L= 2＋h2×n，且不小于20m，H—原地面至台顶高度(m）⑵路堑与横向结构过渡段横断面填筑顺序示意图如下图所示⑶路堤与桥台过渡段横断面填筑顺序示意图如下图所示过渡段采用水泥稳定碎石填筑，水泥掺入量3～5％（重量比)。
