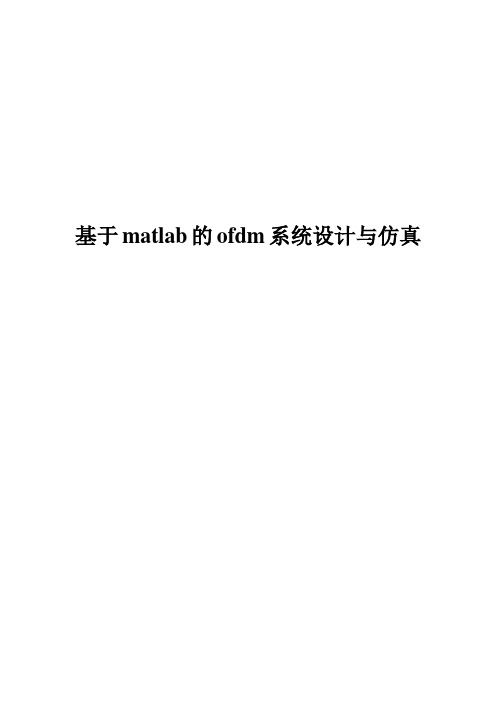

基于matlab的ofdm系统设计与仿真摘要OFDM即正交频分复用技术，实际上是多载波调制中的一种。

其主要思想是将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到相互正交且重叠的多个子载波上同时传输。

该技术的应用大幅度提高无线通信系统的信道容量和传输速率，并能有效地抵抗多径衰落、抑制干扰和窄带噪声，如此良好的性能从而引起了通信界的广泛关注。

本文设计了一个基于IFFT/FFT算法与802.11a标准的OFDM系统，并在计算机上进行了仿真和结果分析。

重点在OFDM系统设计与仿真，在这部分详细介绍了系统各个环节所使用的技术对系统性能的影响。

在仿真过程中对OFDM信号使用QPSK调制，并在AWGN信道下传输，最后解调后得出误码率。

整个过程都是在MATLAB环境下仿真实现，对ODFM系统的仿真结果及性能进行分析，通过仿真得到信噪比与误码率之间的关系，为该系统的具体实现提供了大量有用数据。

第一章 ODMF 系统基本原理1.1多载波传输系统多载波传输通过把数据流分解为若干个子比特流，这样每个子数据流将具有较低的比特速率。

用这样的低比特率形成的低速率多状态符号去调制相应的子载波，构成了多个低速率符号并行发送的传输系统。

在单载波系统中，一次衰落或者干扰就会导致整个链路失效，但是在多载波系统中，某一时刻只会有少部分的子信道会受到衰落或者干扰的影响。

图1－1中给出了多载波系统的基本结构示意图。

图1-1多载波系统的基本结构多载波传输技术有许多种提法，比如正交频分复用(OFDM)、离散多音调制(DMT)和多载波调制(MCM)，这3种方法在一般情况下可视为一样，但是在OFDM 中，各子载波必须保持相互正交，而在MCM 则不一定。

1.2正交频分复用OFDM 就是在FDM 的原理的基础上，子载波集采用两两正交的正弦或余弦函数集。

函数集{t n ωcos }， {t m ωsin } (n,m=0,1,2…)的正交性是指在区间(T t t +00,)内有正弦函数同理：)0()()(2/0cos *cos 00===≠⎪⎩⎪⎨⎧=⎰+m n m n m n T T tdt m t n T t t ωω 其中ωπ2=T （1-1）根据上述理论，令N 个子信道载波频率为)(1t f ,)(2t f ,……,)(t f N ，并使其满足下面的关系：),1(,/0N k T k f f N k ⋯=+=，其中N T 为单元码持续时间。

__________________________________________________课程论文题目：基于Matlab CDMA多址技术的仿真学生姓名：苏未然学生学号： 1008030130系别：电气信息工程学院专业：电子信息工程年级： 10级指导教师：王丽电气信息工程学院制2013年4月目录绪论 (3)第1章CDMA通信系统分析及仿真 (4)整体仿真框图 (4)信源 (5)1.3伪随机序列生成器 (6)扩频 (7)编码和调制 (8)接收端 (9)仿真系统 (10)2.1 信源 (10)2.2 编码 (10)2.3 扩频 (11)2.4 调制与解调 (11)2.5 误码计算 (11)第3章实验结果与总结 (12)3.2 多用户在相同信道环境下的仿真 (12)参考文献 (13)仿真结果 (14)设计的代码 (16)绪论利用MATLAB平台的SIMULINK可视化仿真功能，结合CDMA的实际通信情况，利用MATLAB组建出完整的CDMA通信系统，完成整体设计方案，实现完整的发送到接收的端到端的CDMA无线通信系统的建模、仿真和分析，介绍了CDMA的主要环节（包括扩频技术、差错控制技术、调制技术、信道等）的参数设置。

单用户在不同信道环境下，信道的噪声对结果影响很大，噪声功率越大，系统的误码率越大。

多用户在相同信道环境下的仿真时，由于是采用了噪声功率为0.01W的信道传输环境，所以在单用户情况下误码率为0，而增加了用户数之后，误码率也随之增加。

可见，信号在传输过程中，除了受到信道噪声的影响外，还存在多址接入干扰、单频干扰、窄带干扰、跟踪式干扰等，主要是多址接入干扰。

20世纪60年代以来，随着民用通信事业的发展，频带拥挤问题日益突出。

CDMA（Code DivisionMultiple Access，码分多址）通信，在使用相同频率资源的情况下，理论上CDMA移动网比模拟网容量大20倍，实际使用中比模拟网大10倍，比GSM要大4~5倍，所以在通信领域中起着非常重要的作用。

基于matlab的数字基带通信系统仿真1.课程设计的目的(1)增加对仿真软件的认识，学会对各种软件的操作和使用方法(2)加深理解数字基带通信系统的概念(3)初步掌握系统的设计方法，培养独立工作能力2.设计方案论证2.1数字基带传输系统在数字传输系统中，其传输的对象通常是二进制数字信号，它可能是来自计算机、电传打字机或其它数字设备的各种数字脉冲，也可能是来自数字终端的脉冲编码调制（PCM）信号。

这些二进制数字信号的频带范围通常从直流和低频开始，直到某一频率m f ，我们称这种信号为数字基带信号。

在某些有线信道中，特别是在传输距离不太远的情况下，数字基带信号可以不经过调制和解调过程在信道中直接传送，这种不使用调制和解调设备而直接传输基带信号的通信系统，我们称它为基带传输系统。

而在另外一些信道，特别是无线信道和光信道中，数字基带信号则必须经过调制过程，将信号频谱搬移到高频处才能在信道中传输，相应地，在接收端必须经过解调过程，才能恢复数字基带信号。

我们把这种包括了调制和解调过程的传输系统称为数字载波传输系统。

数字基带传输系统的模型如图 1所示，它主要包括码型变换器、发送滤波器、信道、接收滤波器、均衡器和取样判决器等部分。

图1 数字基带传输系统模型1.2 数字基带信号1.2.1数字基带信号波形对不同的数字基带传输系统，应根据不同的信道特性及系统指标要求，选择不同的数字脉冲波形。

原则上可选择任意形状的脉冲作为基带信号波形，如矩形脉冲、三角波、高斯脉冲及升余弦脉冲等。

但实际系统常用的数字波形是矩形脉冲，这是由于矩形脉冲纤数字传输系统中的线路传输码型。

此外，CMI 码和曼彻斯特码一样都是将一位二进制码用一组两位二进制码表示，因此称其为1B2B 码。

（5）4B/3T 码4B/3T 码是1B/1T 码的改进型它把4 个二进制码元变换为3个三进制码元。

显然，在相同信息速率的条件下，4B/3T 码的码元传输速率要比1B/1T 码的低，因而提高了系统的传输效率。

课程设计报告题目：基于MATLAB的通信系统仿真———信道编码对通信系统性能的影响专业：通信工程姓名：XXX学号：0730xxxx基于MATLAB 的通信系统仿真———信道编码对通信系统性能的影响 摘要：简述信道编码理论，详细说明分组码的编译原理、实现方法及检错纠错能力，用MATLAB 仿真有无信道编码条件下对通信系统性能的影响及信道编码在不同信道下对通信系统性能的影响，如AWGN 信道和深衰落信道。

关键词：信道编码、分组码、MATLAB 仿真、性能一、引言提高信息传输的有效性和可靠性始终是通信技术所追求的目标，而信道编码能够显著的提升信息传输的可靠性。

1948年,信息论的奠基人C.E.Shannon 在他的开创性论文“通信的数学理论”中,提出了著名的有噪信道编码定理.他指出：对任何信道,只要信息传输速率R 不大于信道容量C, 就一定存在这样的编码方法：在采用最大似然译码时,其误码率可以任意小.该定理在理论上给出了对给定信道通过编码所能达到的编码增益的上限,并指出了为达到理论极限应采用的译码方法.在信道编码定理中,香农提出了实现最佳编码的三个基本条件 ：(1 )采用随机编译码方式 ; (2 )编码长度Ｌ→∞ , 即分组的码组长度无限 ; (3)译码采用最佳的最大似然译码算法。

【1】二、信道编码理论1、信道编码的目的在数字通信系统中由于信道内存在加性噪声及信道传输特性不理想等容易造成码间串扰同时多用户干扰、多径传播和功率限制等也导致错误译码。

为了确保系统的误比特率指标通常采用信道编码。

信道编码是为了保证信息传输的可靠性、提高传输质量而设计的一种编码。

它是在信息码中增加一定数量的多余码元，使码字具有一定的抗干扰能力。

2、信道编码的实质信道编码的实质就是在信息码中增加一定数量的多余码元（称为监督码元），使它们满足一定的约束关系，这样由信息码元和监督码元共同组成一个由信道传输的码字。

举例而言，欲传输k 位信息，经过编码得到长为n(n>k)的码字，则增加了 n - k = r 位多余码元，我们定义 R = k / n 为编码效率。

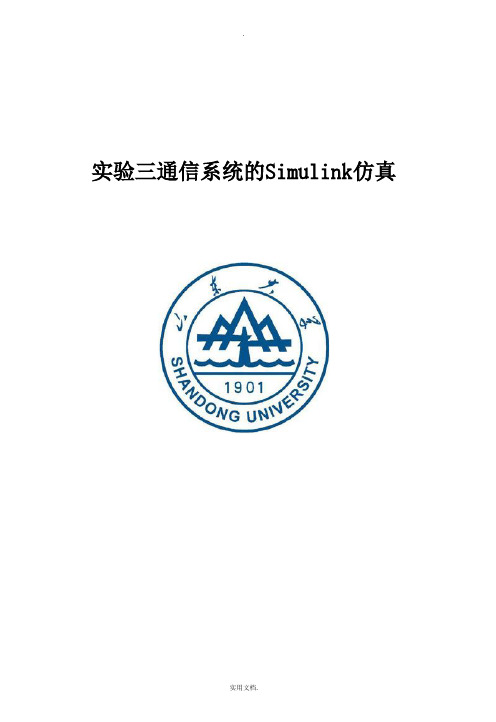

实验三通信系统的Simulink仿真一、实验目的1、提高独立学习的能力；2、培养发现问题、解决问题和分析问题的能力；，3、学习用Matlab simulink实现通信系统的仿真的使用；4、掌握数字载波通信系统的根本原理。

二、实验原理1. Simulink简介Simulink是Matlab中的一个建立系统方框图和基于方框图的系统仿真环境，是一个对动态系统进行建模、仿真和仿真结果可视化分析的软件包。

Simulink采用基于时间流的链路级仿真方法，将仿真系统建模与工程中通用的方框图设计方法统一起来，可以更加方便地对系统进行可视化建模，并且仿真结果可以近乎“实时〞地通过可视化模块，如示波器模块、频谱仪模块以及数据输入输出模块等显示出来，使系统设计、仿真调试和模型检验工作大为简便。

SIMULINK 模型有以下几层含义：(1)在视觉上表现为直观的方框图；(2)在文件上那么是扩展名为mdl 的ASCII代码；(3)在数学上表现为一组微分方程或差分方程；(4)在行为上那么模拟了实际系统的动态特性。

SIMULINK 模型通常包含三种“组件〞：(1)信源〔 Sources〕：可以是常数、时钟、白噪声、正弦波、阶梯波、扫频信号、脉冲生成器、随机数产生器等信号源；(2)系统〔 System〕：即指被研究系统的SIMULINK 方框图；(3)信宿〔 Sink〕：可以是示波器、图形记录仪等。

2. 通信常用模块库及模块编辑功能简介通信中常用的MATLAB工具箱有：Simulink 库，Communications Blockset〔通信模块集〕，DSP Blockset 〔数字信号处理模块集〕。

其中对单个模块的主要编辑功能如下：1) 添加模块:模块库中的模块可以直接用鼠标进行拖曳〔选中模块，按住鼠标左键不放〕而放到模型窗口中进行处理；2) 选取模块；3) 复制与删除模块；4) 模块名的处理模块命名：先用鼠标在需要更改的名称上单击一下，然后直接更改即可。

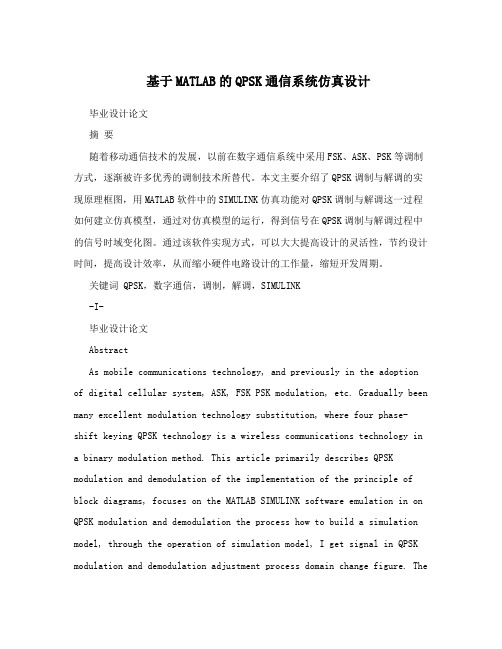

基于MATLAB的QPSK通信系统仿真设计毕业设计论文摘要随着移动通信技术的发展，以前在数字通信系统中采用FSK、ASK、PSK等调制方式，逐渐被许多优秀的调制技术所替代。
