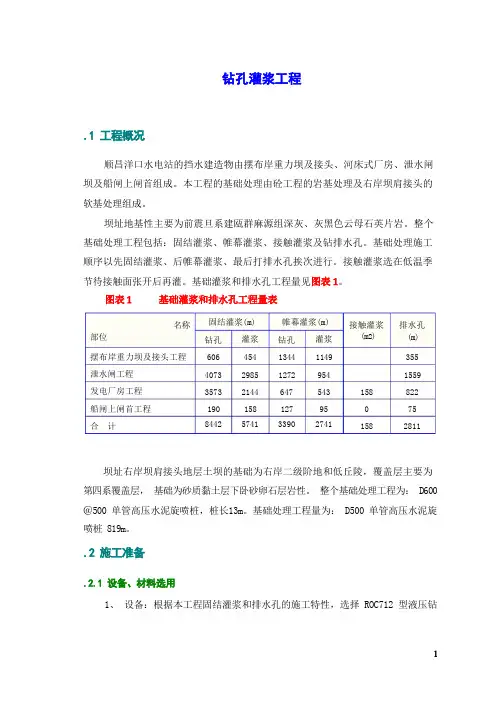

顺昌洋口水电站的挡水建造物由摆布岸重力坝及接头、河床式厂房、泄水闸坝及船闸上闸首组成。

本工程的基础处理由砼工程的岩基处理及右岸坝肩接头的 软基处理组成。

坝址地基性主要为前震旦系建瓯群麻源组深灰、灰黑色云母石英片岩。

整个 基础处理工程包括：固结灌浆、帷幕灌浆、接触灌浆及钻排水孔。

基础处理施工 顺序以先固结灌浆、后帷幕灌浆、最后打排水孔挨次进行。

接触灌浆选在低温季 节待接触面张开后再灌。

基础灌浆和排水孔工程量见。

坝址右岸坝肩接头地层土坝的基础为右岸二级阶地和低丘陵，覆盖层主要为 第四系覆盖层， 基础为砂质黏土层下卧砂卵石层岩性。

整个基础处理工程为： D600 ＠500 单管高压水泥旋喷桩，桩长13m 。

基础处理工程量为： D500 单管高压水泥旋 喷桩 819m 。

1、 设备：根据本工程固结灌浆和排水孔的施工特性，选择 ROC712 型液压钻名称部位摆布岸重力坝及接头工程 泄水闸工程 发电厂房工程 船闸上闸首工程 合 计帷幕灌浆(m)钻孔 1344 1272 647 127 3390灌浆 1149 954 543 95 2741固结灌浆(m)钻孔 606 4073 3573 190 8442灌浆 454 2985 2144 158 5741接触灌浆(m 2)158 0 158排水孔 (m)355 1559822 75 2811机和 01-30 型手风钻，手风钻机配 17m3/min 挪移式空压机。

帷幕灌浆钻孔采用SGZ-IB 型地质钻机，采用金刚钻头钻进。

灌浆机选用 SGB6-10 型灌浆机，配置JJS-2B 型双层立式搅拌机。

2、水泥：固结、帷幕灌浆采用的水泥标号不低于R32.5，坝体接缝灌浆水泥标号不低于 R42.5。

水泥必须符合规定的质量标准，需新鲜无结块，出厂期超过三个月的水泥不得使用。

3、水：灌浆用水应符合 JGJ63-89 第 3.0.4 条的规定，制浆水的温度不得高于40℃。

4、掺和料和外加剂：若因工程需要加入掺和料和外加剂需经监理人批准，其掺入量应通过试验确定，试验成果应报送监理人，各种掺和料和外加剂质量应符合 SL62-97 第 2.1.6~7 条规定。

锚杆钻孔及制安、灌浆.doc

锚杆钻孔及制安、灌浆.doc

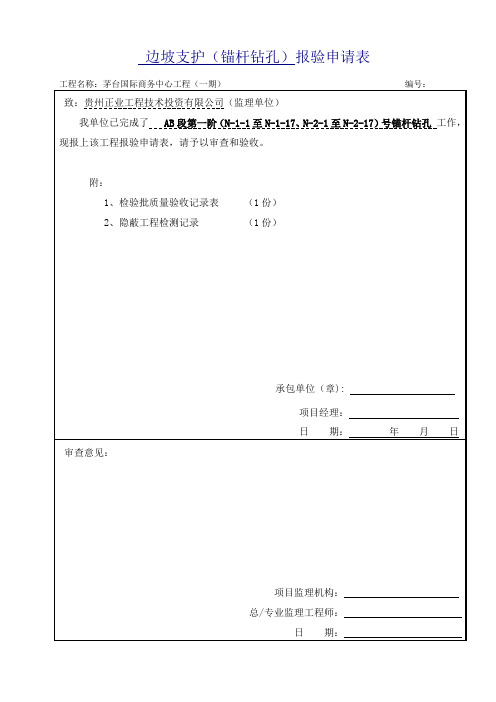

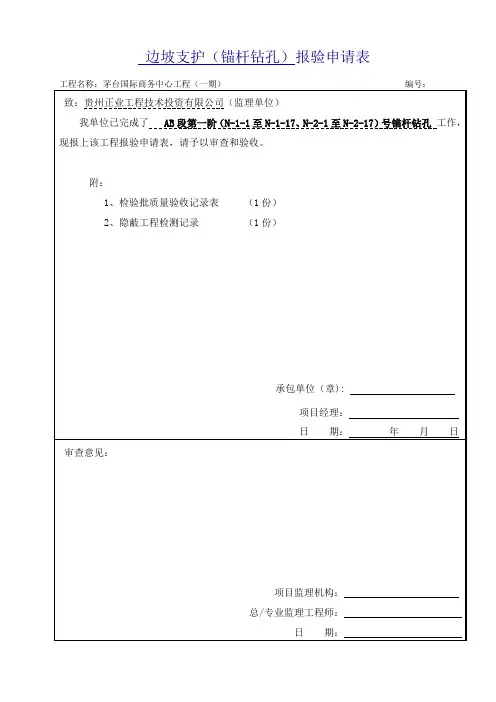

边坡支护（锚杆钻孔）报验申请表
检验批质量验收记录表
边坡支护（锚杆制安、灌浆）报验申请表
检验批质量验收记录表
预注浆、后注浆检验批质量验收记录表
GB50208-2002
边坡支护（锚杆钻孔）报验申请表
工程名称：茅台国际商务中心工程（一期）编号：
检验批质量验收记录表
边坡支护（锚杆制安、灌浆）报验申请表
工程名称：茅台国际商务中心工程（一期）编号：
检验批质量验收记录表
预注浆、后注浆检验批质量验收记录表
GB50208-2002
边坡支护（锚杆钻孔）报验申请表
工程名称：茅台国际商务中心工程（一期）编号：
检验批质量验收记录表
边坡支护（锚杆制安、灌浆）报验申请表
检验批质量验收记录表
预注浆、后注浆检验批质量验收记录表
GB50208-2002
边坡支护（锚杆钻孔）报验申请表
检验批质量验收记录表
边坡支护（锚杆制安、灌浆）报验申请表
工程名称：茅台国际商务中心工程（一期）编号：
检验批质量验收记录表
预注浆、后注浆检验批质量验收记录表
GB50208-2002
边坡支护（锚杆钻孔）报验申请表
工程名称：茅台国际商务中心工程（一期）编号：
检验批质量验收记录表
边坡支护（锚杆制安、灌浆）报验申请表
工程名称：茅台国际商务中心工程（一期）编号：
检验批质量验收记录表
编号：
预注浆、后注浆检验批质量验收记录表
GB50208-2002。

四川省水利水电建筑工程预算定额第七章 钻孔灌浆及锚固工程说明

四川省水利水电建筑工程预算定额第七章 钻孔灌浆及锚固工程说明

十、锚筋桩可参照本章相应的锚杆定额。定额中的锚杆附件包括垫板、三角铁和螺帽等。
十一、锚杆(索)定额中的锚杆(索)长度是指嵌入岩石的设计有效长度。按规定应留的外露部分及加工过程中的损耗，均已计入定额。
十二、喷浆(混凝土)定额的计量，以喷后的设计有效面积(体积)计算，定额已包括了回弹及施工损耗量。
四川省水利水电建筑工程预算定额_第七章 钻孔灌浆及锚固工程
说 明
一、本章包括钻灌浆孔、帷幕灌浆、固结灌浆、回填灌浆、劈裂灌浆、高压喷射灌浆、接缝灌浆、防渗墙造孔及浇筑、振冲桩、冲击钻造灌注桩孔、灌注混凝土桩、减压井、锚杆支护、预应力锚索、喷混凝土、喷浆、挂钢筋网等共59节。
二、基础处理工程定额的地层划分
七、在有架子的平台上钻孔，平台到地面孔口高差超过2.0米时，钻机和人工定额乘以1.05系数。
八、本章灌浆压力划分标准为：高压＞3兆帕，中压1.5～3兆帕，低压＜1.5兆帕。
九、本章各节灌浆定额中水泥强度等级的选择应符合设计要求，设计未明确的，可按以下标准选择：回填灌浆32.5、帷幕与固结灌浆32.5、接缝灌浆42.5、劈裂灌浆32.5、高喷灌浆32.5。
1.钻孔工程定额，按一般石方工程定额十六级分类法中Ⅴ～ⅩⅣ级拟定，对大于ⅩⅣ级岩石，可参照有关资料拟定定额。
2.冲击钻钻孔定额，按地层特征划分为11类。
3.钻混凝土工程除节内注明外，一般按粗骨料的岩石级别计算。
三、灌浆工程定额中的水泥用量系预算基本量。如有实际资料，可按实际消耗量调整。
四、钻机钻灌浆孔、坝基岩石帷幕灌浆、压水试验等节定额：
1.终孔孔径大于91毫米或孔深超过70米时改用300型钻机。
2.在廊道或隧洞内施工时，人工、机械定额乘以表7-1所列系数。

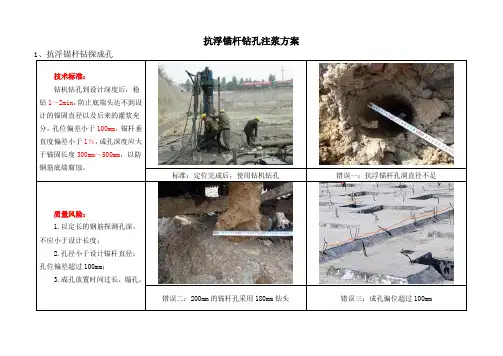

抗浮锚杆钻孔注浆方案

抗浮锚杆钻孔注浆方案
标准：锚杆间距均匀，深入筏板长度合理
错误一：未采用二次注浆，锚杆注浆不密实
质量风险：
1.控制水泥标号、水灰比；
2.未采用二次注浆，锚杆注浆不密实；
3.孔口没有随时补浆，口部无浆体。
错误二：浆体水泥标号不符合图纸要求
错误三：孔口没有及时补浆，注浆管未拔出
质量风险：
1.以定长的钢筋探测孔深，不应小于设计长度；
2.孔径小于设计锚杆直径；孔位偏差超过100mm；
3.成孔放置时间过长，塌孔。
错误二：200mm的锚杆孔采用180mm钻头
错误三：成孔偏位超过100mm
2、抗浮锚杆注浆
技术标准：
水泥砂浆强度不低于30MPa，灌注前应将锚杆孔清洗干净。锚杆采用二次压浆，水泥标号P42.5，水灰比0.45~0.5。第一次注浆，从孔底开始，注至孔口反浆，一次注浆管必须拔除；一次注浆后宜在80～120分钟内采用高压注浆泵进行二次注浆。浆体凝结收缩，在孔口处随时补浆。
抗浮锚杆孔注浆方案
1、抗浮锚杆钻探成孔
技术标准：
钻机钻孔到设计深度后，稳钻1～2min，防止底端头达不到设计的锚固直径以及后来的灌浆充分。孔位偏差小于100mm。锚杆垂直度偏差小于1％，成孔深度应大于锚固长度300mm～500mm，以防钢筋底端腐蚀。
标准：定位完成后，使用钻机钻孔
错误一：抗浮锚杆孔洞直径不足

钻孔灌浆施工方案

钻孔灌浆施工方案

钻孔灌浆施工方案本标段水泥灌浆工程项目有：固结灌浆、回填灌浆、帷幕灌浆以及钢衬接触灌浆。

灌浆施工顺序为：先进行回填灌浆，再进行固结灌浆。

灌浆应遵循分序施工、逐序加密的原则，回填灌浆和接触灌浆应分成区段进行施工。

隧洞固结灌浆划分成灌浆单元，按环间分序，环内加密的原则进行，一般情况下，环间、环内均分为两个次序施工，关键部位固结灌浆及遇有不良地质地段的固结灌浆，环间增为三个次序，环内分为两个次序施工。

固结灌浆采用循环法灌注，其施工程序如下：灌浆段的施工工艺流程为：钻孔—→冲洗—→简易压水试验—→灌浆—→循环进行下一段钻灌—→终孔段灌毕后采用压力灌浆封孔。

一、钻孔1、回填灌浆孔拱顶回填灌浆的间距2.5m，排距3.0m，预埋铸铁灌浆管伸出洞衬砌外缘100mm。

钻孔采用YGZ-100型圆盘钻从预埋管口钻进，暂拟定孔深深入岩石10cm，具体根据现场实际情况，遵照设计图纸或监理工程师的指示进行。

2、接触灌浆孔压力钢管在制造钢管时，按施工图纸所示的孔位和结构要求预留灌浆孔。

必要时在钢管外壁加焊补强板，补强板要设有内螺纹，出厂时在螺纹上抹油防绣，并加旋孔塞，保护螺纹。

在现场灌浆过程中，若需要在已埋设的钢管上加钻灌浆孔，在经过监理人批准后进行。

3、帷幕灌浆孔本工程帷幕灌浆为生态电站引水洞工程斜井及下平洞段，采用YG-80A锚固钻进钻孔，钻孔伸入围岩10m，孔深、孔径、孔斜均须满足设计要求。

4、固结灌浆孔固结灌浆孔采用YGZ-100型圆盘钻或YG-80A锚固钻机进行钻孔，梅花形布置，钻孔间距和排距根据施工图纸的要求进行布置。

5、化学灌浆孔化学灌浆孔孔径20mm，钻孔深度根据裂缝深度而定，采用电锤钻孔，灌浆孔沿裂缝每一米左右布设一个，且相临两灌浆孔应分布在裂缝的两侧。

二、制浆根据灌浆工作面的分布情况，采用集中制浆的方式，采用BW250/50泥浆泵输送浆液至灌浆工作台面。

制浆要求对制浆材料（水泥、掺合料、外加剂等）需进行称量，其误差应小于5%，固相材料采用重量称量法。
