中级电气职称试题及答案一、单项选择题（每题2分，共20分）1. 电气工程中，以下哪个选项不是电力系统的组成部分？A. 发电机B. 变压器C. 电动机D. 继电器答案：C2. 在三相交流电路中，下列哪个值是相位差为120°的两相电压之和？A. 0B. 相电压C. 线电压D. 相电流答案：A3. 根据欧姆定律，电阻R、电压V和电流I之间的关系是：A. V = IRB. V = R/IC. I = V/RD. I = R*V答案：C4. 在电气工程中，以下哪个参数是用来描述电流的？A. 电压B. 电流C. 电阻D. 功率5. 电气设备中，以下哪个元件的作用是限制电流？A. 电阻器B. 电容器C. 电感器D. 二极管答案：A6. 以下哪个是直流电路的特点？A. 电流方向不变B. 电流方向周期性变化C. 电压方向不变D. 电压方向周期性变化答案：A7. 电气工程中，以下哪个选项不是电磁兼容性（EMC）的组成部分？A. 电磁干扰（EMI）B. 电磁兼容性（EMC）C. 电磁敏感性（EMS）D. 电磁辐射（EMR）答案：B8. 以下哪个选项是电气安全中常用的保护措施？A. 接地B. 过载保护C. 短路保护D. 所有选项答案：D9. 电气工程中，以下哪个选项是用于测量电流的仪器？B. 电流表C. 功率表D. 电阻表答案：B10. 在电气工程中，以下哪个选项不是电缆的组成部分？A. 导体B. 绝缘层C. 屏蔽层D. 变压器答案：D二、多项选择题（每题3分，共15分）1. 以下哪些是电力系统的基本组成？A. 发电机B. 变压器C. 电动机D. 继电器答案：AB2. 以下哪些是电气工程中常用的测量工具？A. 万用表B. 电流表C. 电压表D. 电阻表答案：ABCD3. 在电气工程中，以下哪些是电路的基本元件？A. 电阻器B. 电容器D. 电动机答案：ABC4. 以下哪些是电气设备安全操作的基本原则？A. 断电操作B. 穿戴防护装备C. 使用专用工具D. 定期检查设备答案：ABCD5. 以下哪些是电气工程中常用的绝缘材料？A. 橡胶B. 塑料C. 玻璃D. 陶瓷答案：ABCD三、判断题（每题1分，共10分）1. 电流的大小与电阻成正比，与电压成反比。

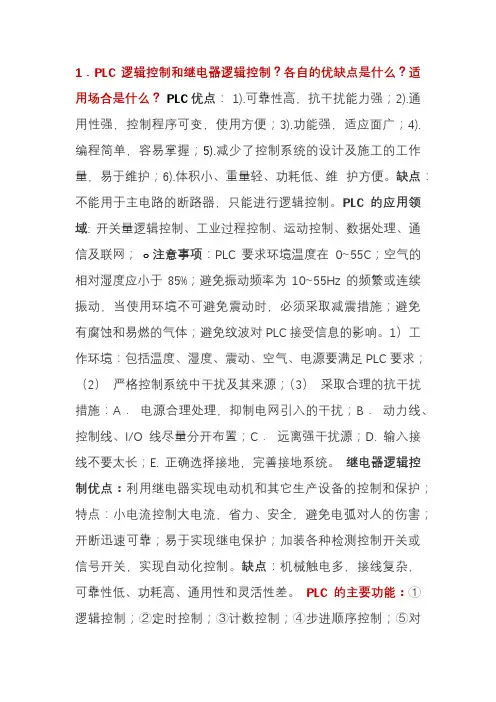

1．PLC逻辑控制和继电器逻辑控制？各自的优缺点是什么？适用场合是什么？PLC优点： 1).可靠性高，抗干扰能力强；2).通用性强，控制程序可变，使用方便；3).功能强，适应面广；4).编程简单，容易掌握；5).减少了控制系统的设计及施工的工作量，易于维护；6).体积小、重量轻、功耗低、维护方便。
缺点：不能用于主电路的断路器，只能进行逻辑控制。
PLC的应用领域: 开关量逻辑控制、工业过程控制、运动控制、数据处理、通信及联网；o注意事项：PLC要求环境温度在0~55C；空气的相对湿度应小于85%；避免振动频率为10~55Hz的频繁或连续振动，当使用环境不可避免震动时，必须采取减震措施；避免有腐蚀和易燃的气体；避免纹波对PLC接受信息的影响。
1）工作环境：包括温度、湿度、震动、空气、电源要满足PLC要求；（2）严格控制系统中干扰及其来源；（3）采取合理的抗干扰措施：A．电源合理处理，抑制电网引入的干扰；B．动力线、控制线、I/O线尽量分开布置；C．远离强干扰源；D. 输入接线不要太长；E. 正确选择接地，完善接地系统。
继电器逻辑控制优点：利用继电器实现电动机和其它生产设备的控制和保护；特点：小电流控制大电流，省力、安全，避免电弧对人的伤害；开断迅速可靠；易于实现继电保护；加装各种检测控制开关或信号开关，实现自动化控制。
缺点：机械触电多，接线复杂，可靠性低、功耗高、通用性和灵活性差。
PLC的主要功能：①逻辑控制；②定时控制；③计数控制；④步进顺序控制；⑤对控制系统的监控；⑥数据处理；⑦通信和联网；⑧输入输出接口的调理功能；⑨人机界面功能。
PLC的主要特点：①可靠性高，抗干扰能力强；②通用性强，易于扩容；③指令系统简单、编程简单易学、且容易掌握；④维护工作量少，现场接线方便；⑤模块化结构，结构紧密，体积小，重量轻，功耗低。
2．什么是EMI 和EMC，怎样才能分别做好EMI和EMC？EMC：电磁兼容性是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
电力专业基础与实务(中级职称)复习题————————————————————————————————作者：————————————————————————————————日期：中级职称一、判断题：（一）一般水平题（50题）1、心脏停止跳动者，可进行口对口呼吸法急救。
答案：错误2、中性点不接地时，其它两相的对地电压会升高3倍。
答案：正确3、导体的电阻只与导体的材料有关。
答案：错误4、电流1A表示每分钟通过导线任一截的电量是1c。
答案：错误5、40W的灯泡，每天用电5h，5月份共用电6kwh。
答案：错误6、在直流电路中，把电流流出的一端叫电源的正极。
答案：正确7、电势是单位负电荷在电场中某一点所具有的势能。
答案：错误8、甲、乙两电炉额定电压都是220V，但甲的功率是1000W，乙的功率是2000W，其中乙电炉的电阻较大。
答案：错误9、电容器具有阻止交流电通过的能力。
答案：错误10、在图中，当S接通后，灯泡H1将较原来明亮。
H1 H2sH3答案：错误11、如下图表示电磁式仪表。
答案：错误12、仪表上出现“”这样的符号，表示表可以上移。
答案：错误13、在用兆欧表测试前，必须使设备带电，这样，测试结果才准确。
答案：错误14、单相电能表的额定电压一般为220V、380V、660V三种。
答案：错误15、试电笔能分辨出交流电和直流电。
答案：错误16、橡胶、棉纱、纸、麻、蚕丝、石油等都属于有机绝缘材料。
答案：正确17、高压绝缘材料中夹有气泡，运行中易使整个绝缘材料损坏。
答案：正确18、导线接头接触不良往往是电气事故的根源。
答案：正确19、电气设备中铜铝接头不能直接连接。
答案：正确20、变压器是根据电磁感应原理制成的。
答案：正确21、三相异步电动机按其结构可分为笼型、绕线型和电磁型。
答案：错误22、电动机启动用的自耦变压器其抽头分别是60%、80%。
答案：正确23、对于正常运转需Y接法的笼型三相异步电动机，可采用Y/△降压启动方法启动。
电气中级职称试题及答案一、单选题（每题2分，共20分）1. 电气设备中，用于保护电路免受过电流损害的元件是：A. 电阻B. 电容C. 电感D. 保险丝答案：D2. 在三相交流电路中，相电压指的是：A. 任意两相之间的电压B. 相线与中性线之间的电压C. 任意一相与地之间的电压D. 任意两相与地之间的电压答案：B3. 变压器的工作原理是：A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁共振答案：A4. 电流通过导体时，导体发热的效应称为：A. 焦耳效应B. 欧姆效应C. 法拉第效应D. 洛伦兹效应答案：A5. 交流电的频率是指：A. 电流方向每秒变化的次数B. 电压大小每秒变化的次数C. 电流大小每秒变化的次数D. 电流方向每秒变化的周期数答案：D6. 电气设备中，用于限制电流的元件是：A. 断路器B. 继电器C. 熔断器D. 过载继电器答案：A7. 电气设备中，用于隔离电源的开关是：A. 断路器B. 接触器C. 隔离开关D. 转换开关答案：C8. 电气设备中，用于测量电流的仪器是：A. 电压表B. 电流表C. 功率表D. 电阻表答案：B9. 电气设备中，用于测量电压的仪器是：A. 电压表B. 电流表C. 功率表D. 电阻表答案：A10. 电气设备中，用于测量电阻的仪器是：A. 电压表B. 电流表C. 功率表D. 电阻表答案：D二、多选题（每题3分，共15分）1. 以下哪些元件可以用于过电流保护？A. 断路器B. 熔断器C. 继电器D. 接触器答案：AB2. 以下哪些因素会影响变压器的效率？A. 铁损B. 铜损C. 负载大小D. 频率答案：ABC3. 以下哪些效应与电流有关？A. 焦耳效应B. 法拉第效应C. 洛伦兹效应D. 欧姆效应答案：ABC4. 以下哪些设备可以用于测量电压？A. 电压表B. 电流表C. 功率表D. 电阻表答案：A5. 以下哪些设备可以用于测量电流？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B三、判断题（每题1分，共10分）1. 电流通过导体时，导体发热的效应称为焦耳效应。
本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.大修后的变压器应进行( )次空载冲击合闸。
A.二B.三C.四D.五答案:B2. 在防雷装置中，具有防雷作用的是( )。
A.避雷针B.引下线C.接地装置答案:A3. 因故需暂时中断作业时,所装设的临时接地线( )。
A.全部拆除B.保留不动C.待后更换答案:B4. 电容器的容抗与电容器的容量( )。
A.无关B.成正比C.成反比D.大小相等答案:C5. 避雷针的接地装置与道路出入口之间的距离不应小于( )m。
A. 1B. 2C. 3D. 5答案:C6. 杆上变压器的电杆在设计未作规定时，其埋设深度不应小于( )。
A. 1.0mB. 1.5mC. 2.0mD. 2.5m答案:C7. ( )时,禁止就地倒闸操作和更换熔丝。
A.大风B.雷电C.大雨D.大雪答案:B8. 电力变压器的短路电压一般规定为额定电压的( )。
A.8%～10%B.8%～6.5%C.2%～3.5%D. 4.5%～6%答案:D9. 通常要求真空断路器的触头材料具有的性能之一是( )。
A.绝缘性能强B.耐弧性强C.导热性能差答案:B10. 安全绳的试验静拉力为( )。
A.980NB.1470NC.1765ND.2205N答案:D11. 真空断路器的行程是多少( )。
A.30mmB.20mmC.10mmD.8mm答案:C12. 架空线路故障显示器，一般安装在( )线路上。
A.10kvB.1kv以下C.35kvD.110kv答案:A13. 发生电气火灾后必须进行带电灭火时，应该使用( ).A.消防水喷射B.二氧化碳灭火器C.泡沫灭火器答案:B14. 下列材料中，导电性能最好的是( )。
A.铜B.铝C.铁答案:A15. 钳形电流表测量电流时,可以在( )电路的情况下进行。
四、简答题1．什么叫阻抗匹配？阻抗匹配的意义是什么？阻抗匹配是选择适当的输入阻抗和输出阻抗,以获取最大的增益. 对于电压放大的输入级和中间放大级,为获取最大的信号电压,输入阻抗应尽量高. 为获取最大带负载能力,输出阻抗应尽量低. 对于功率放大,为获取最大的输入功率,输入阻抗应尽量与前级输出阻抗接近,输出阻抗应尽量与负载阻抗接近.2．什么叫负反馈？负反馈的作用是什么？负反馈（negative feedback）是反馈的一种。
是指系统的输出会影响系统的输入，在输出变动时，所造成的影响恰和原来变动的趋势相反。
负反馈在放大电路中的作用: 直流:稳定静态工作点交流:稳定输出,减小非线性失真,扩宽通频带3．正反馈的作用是什么? 正反馈（positive feedback）是反馈的一种。
是指一系统的输出影响到输入，造成输出变动持续加大的情形，在机械、电机、电子、化学、经济或是其他系统都会有类似的情形。
正反馈会造成系统振荡，因此大多数的系统会加入阻尼或是负反馈，避免系统因振荡造成不稳定甚至损坏。
化学或核反应的正反馈会导致爆炸放大电路中正反馈的作用: 电压-电流转换电路自举电路在阻容耦合放大电路中,常在引入负反馈的同时,引入适当的正反馈,以提高输入电阻.3．为什么输入级的输入阻抗要高？提高输入阻抗有哪些办法？提高输入阻抗的理由: 减小信号源或前级内阻上的电压损失,以获得较高的输入电压.减小输入电流,降低对信号源或前级的要求. 作为前级的负载电阻,不太多降低前级的放大倍数提高输入阻抗的办法:1)采用高输入阻抗的场效应管作为输入级2)采用深度串联负反馈3)采用差动放大电路作为输入级4)采用射极输出器作为输入级其它: 放大电路与信号源相连就成为信号源的负载, 输入阻抗越大,表明放大电路从信号源索取的电流越小.放大电路所得到的输入电压Ui越接近信号源电压Us4．稳定放大电路的工作有哪些措施？原理是什么？1)采用交流负反馈电路一是提高放大电路的稳定性二是通过输入信号与反馈信号的叠加,减小非线性失真三是延缓在低频区和高频区放大倍数下降的速度,扩展通频带.2)合理静态工作点,并采用直流负反馈,如采用共基极分压偏置放大电路,稳定静态工作点.3)采用差动电路作为输入级,克服零点漂移.4)减小晶体管极间分布电容,扩展通频带,以减小频率失真5)提高输入阻抗和减小输出阻抗,以减小信号源波动和负载波动的影响.6)采用高质量稳压电源,以减小电源波动的影响.10．同轴电缆的阻抗主要和哪些因素有关？D——绝缘外径；d——导体外径；dw——编织（缠绕）导体直径；K1——导体有效直径系数11．接地在电路中的作用是什么？（1）接地使整个电路系统中的所有单元电路都有一个公共的参考零电位，保证电路系统能稳定地工作。
本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.电容器在用万用表检査时指针摆动后应该( )。
A.保持不动B.逐渐回摆C.来回摆动答案:B2. SF6断路器灭弧室的含水量应小于( )A.150ppm;B.200ppm;C.250ppm.答案:A3. 电工使用的带塑料套柄的钢丝钳,其耐压为( )V以上。
A.380B.500C.1000答案:B4. 电磁调速异步电动机又称为( )。
A.交流异步电动机B.测速电动机C.步进电动机D.滑差电动机答案:D5. 对25#新绝缘油的闪点应不低于( )。
A.120℃B.125℃C.140℃D.150℃答案:C6. 在三相四线配电系统中，N线表示( )。
A.相线B.中性线C.保护接零D.保护接地答案:B7. 变配电室运行的主要制度包括( )。
A.门禁制度B.运行分析制度C.防盗制度答案:B8. 在两个及以上的电阻相连接的电路中,电路的总电阻称为( )。
A.电阻B.电路电阻C.等效电阻答案:C9. 电工作业人员必须年满( )岁。
A.15B.16C.17D.18答案:D10. 下列( )是保证电气作业安全的组织措施。
A.停电B.工作许可制度C.悬挂接地线答案:B11. 2.5mm2的BLX型铝芯橡皮绝缘导线明敷设时，室温30℃下其安全载流量为( )A。
A.25B.30C.35D.40答案:A12. 一般万用表可直接测量( )物理量。
A.有功功率B.无功功率C.电能D.音频电平答案:D13. 在三相电能表结构中，有时将两个制动元件按转动元件轴心对称位置安装，这主要是为了( )。
A.增加制动力矩；B.减少转盘转动时产生的侧压力；C.降低转速；D.减少各电磁元件间的干扰。
答案:B14. 三相鼠笼式异步电动机定子绕组是三相对称的，各相绕组彼此互差( )的电角度。
电气工程师案例分析复习题五、案例分析题1．如图所示电路，已知R 1=2k、R 2=2k 、I =4mA 、E 1=24V 、E 2=12V ，求电阻R 1上旳电压降U R1为多少?法一：应用戴维南定理将R 1作为待求支路，等效电路为V 20241224S =⨯+-=E Ωk 2S =R V 10222201R =⨯+=U 法二：应用等效电源变换V 1022212321R =⨯+-=U2．在下图所示旳电路中，E 1=130V 、E 2=117V 、R 1=1、R 2=0.6、R 3=24，试计算I 1=?、I 2=?、I 3=?法一：支路电流法321I I I =+221121R I R I E E -=-216.0117130I I -=-216.013I I +=33222R I R I E += 32246.0117I I += 246.011723I I -=246.01176.013222I I I -=++ ()226.0117246.012413I I -=⨯++⨯()24131176.0246.0122⨯-=-⨯+I I195236.02422-=⨯+I IA 16.58.371958.1324195236.0241952-=-=+-=⨯+-=IA 90.916.56.0131=⨯-=IA 74.416.590.93=-=I法二：叠加原理A 02.82585.01130246.0246.011301=+=+⨯+='IA 02.8002.82246.0242=⨯+='I A 00.202.8002.823=-='IA 00.7596.06.01172412416.01172=+=+⨯+=''IA 00.7200.75241241=⨯+=''I A 00.300.7200.753=-=''IA 02.1000.7202.821=-=I A 02.502.8000.752-=-=I A 00.500..300.23=+=I法三：等效电源变换A 532524375.0375.03=⨯+=I V 120245ab =⨯=UA 1011201301=-=I A 56.01201172-=-=I 法四：戴维南定理Ω375.06.016.01=+⨯=S R V 125.1226.06.01117130117=⨯+--=S EA 01.524375.0125.1223=+=I V 24.1202401.5ab =⨯=U （如下略）3．在下图所示电路中，试计算输出电流I 0为多少。
中级电气试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体产生的热量与下列哪些因素有关？A. 电流的大小B. 导体的电阻C. 通电时间D. 所有选项答案：D2. 交流电的频率是指交流电在单位时间内完成周期性变化的次数，其单位是？A. 伏特B. 安培C. 赫兹D. 欧姆答案：C3. 在三相交流电路中，三相电流的相位差为？A. 30度B. 60度C. 90度D. 120度答案：D4. 变压器的工作原理是基于电磁感应现象，其主要功能是？A. 改变电压B. 改变电流C. 改变电阻D. 改变功率答案：A5. 电容器在交流电路中的作用是？A. 阻直通交B. 阻交通直C. 阻高频通低频D. 阻低频通高频答案：A6. 电流的单位是？A. 瓦特B. 伏特C. 安培D. 欧姆答案：C7. 欧姆定律表明电压、电流和电阻之间的关系，其公式为？A. V=IRB. I=V/RC. R=V/ID. V=I*R答案：B8. 电动机的启动电流通常比正常工作电流要大，这是因为？A. 启动时负载大B. 启动时转速低C. 启动时电压高D. 启动时电流大答案：B9. 直流电和交流电的主要区别在于？A. 电流方向B. 电流大小C. 电流频率D. 电流电压答案：A10. 在电路中，电阻器的作用是？A. 限制电流B. 改变电压C. 储存能量D. 放大电流答案：A二、填空题（每题2分，共20分）1. 电感器在交流电路中的作用是________。
答案：阻高频通低频2. 电容器的单位是________。
答案：法拉3. 电流的国际单位符号是________。
答案：I4. 电阻的国际单位符号是________。
答案：R5. 电压的国际单位符号是________。
答案：V6. 交流电的周期是指交流电完成一个________的时间。
答案：周期性变化7. 变压器的变压比是指原边电压与副边电压的________。
答案：比值8. 欧姆定律的公式是________。

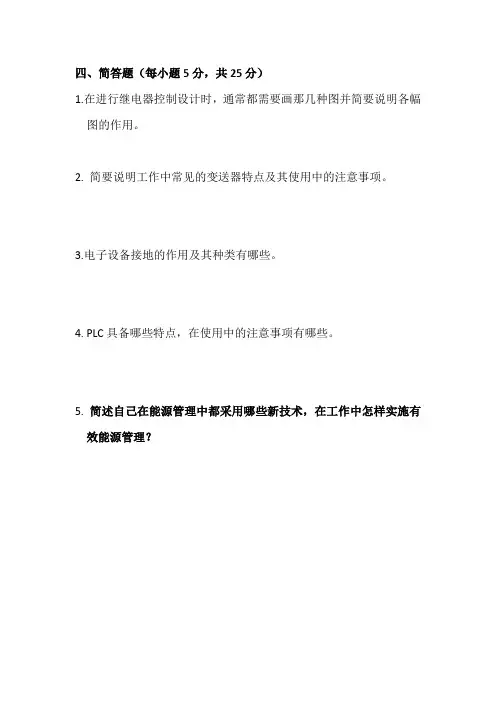

1.在进行继电器控制设计时，通常都需要画那几种图并简要说明各幅图的作用。

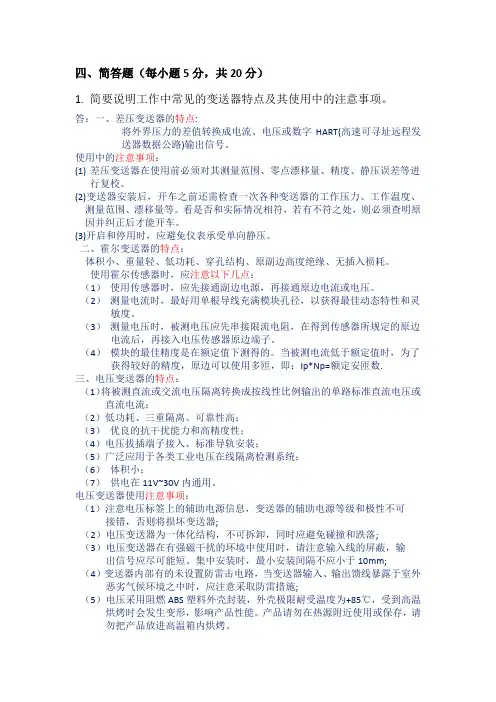

2. 简要说明工作中常见的变送器特点及其使用中的注意事项。
3.电子设备接地的作用及其种类有哪些。
4. PLC具备哪些特点，在使用中的注意事项有哪些。
5.简述自己在能源管理中都采用哪些新技术，在工作中怎样实施有效能源管理？
1.关于反相器的一个计算题，
2. 如下图示，已知变压器一次侧的电流为i t=10√2sin(wt+∅),
变压器一次侧绕组匝数为100匝，二次侧绕组为1000匝，R1=1Ω，则R1两端的电压U O等于多少？
3. 关于静态工作点的计算题
4.关于电路的计算题.
5. 关于放大器运算的一道题.
计算题部分,出题的图是记住了,但整个题的完善希望能有人进群交流:392485664。
电气专业基础与实务（简答题）1．如何判断一只双极性晶体管(BJT)的好坏？试加以解释说明。
(1)区别基极（B）、发射极（E）、集电极（C）并区别是PNP型管还是NPN型管。
根据PN结正反向电阻小、反向电阻大的特点，将万用表选择在R×100电阻档（小功率管用R×1000档），将万用表的一个表笔接在第一个管脚上，分别测量与另外两个管脚之间的电阻。
如果测得两个阻值都很小或都很大，则第一个管脚为基极。
如果测得两个阻值一大一小，则第一个管脚不是基极，需改变管脚测试，直到找到基极为止。
万用表黑色试笔接基极时，如果基极与另外两个管脚之间的电阻只有数十欧至数百欧，则为NPN型管；如果基极与另外两个管脚之间的电阻在200k 以上，则为PNP型管。
根据正向电阻R BC<R BE的特点确定集电极、发射极。
(2)质量判断①各PN结的正向电阻越小越好（正向电阻小表示功率消耗小）、反向电阻越大越好（反向电阻大说明穿透电流小）、正向电阻与反向电阻相差越大越好。
②将基极和集电极用手指捏住（两极不得接触），将万用表选择在电阻档，将两支表笔正向接集电极和发射极进行测试。
指针偏转越大则电流放大倍数越大。
③选择带有晶体管测试插孔的万用表，将三极管对应的管脚插入孔内，转换开关拨至欧姆档，指针偏转越大则电流放大倍数越大。
④用晶体管图示仪观察晶体管的特性。
注意：对于指针式万用表，“+”插孔接内部电池的负极；对于数字式万用表，“V、Ω”插孔接内部电池的正极。
2．什么叫阻抗匹配？在放大电路的设计过程中为什么要阻抗匹配？阻抗匹配：选择适当的输入阻抗和输出阻抗，以获取最大的增益。
阻抗匹配的好处：①对于电压放大级，提高输入阻抗可获取较高的信号电压，可降低对前级输出功率的要求，可减小前级放大倍数的损失；②对于电压放大级，降低输出阻抗可获取较大的带负载能力，可输出较高的信号电压；③对于功率放大，可获取最大的输出功率。
3．什么叫阻抗匹配？阻抗匹配能解决什么问题？（同上）4．在电子测量电路的输入级采用高阻抗输入要解决什么问题？电子测量电路的输入级采用高阻抗输入常用的实现方法有哪些？提高输入阻抗的理由：减小信号源或前级内阻上的电压损失，以获得较高的输入电压；减小输入电流，降低对减小信号源或前级的要求；作为前级的负载电阻，不太多降低前级的电压放大倍数。
降低输出阻抗的理由：保证足够的输出电压；允许输出电流大一些，保证足够的带负载能力。
提高输入阻抗的办法是：采用高输入阻抗的场效应管作输入级、采用深度串联负反馈、采用差动放大电路作输入级、采用射极输出器做输入级。
5．在电子测量电路的输入级为什么要采用高阻抗输入？采用高阻抗输入能解决什么问题？电子测量电路的输入级采用高阻抗输入常用的实现方法有哪些？（同上）6．前置放大器的输入阻抗为什么要高？高阻抗输入能解决什么问题？减小信号源或前级内阻上的电压损失，以获得较高的输入电压；减小输入电流，降低对减小信号源或前级的要求；作为前级的负载电阻，不太多降低前级的电压放大倍数。
7．什么叫负反馈？在放大电路的设计过程中引入负反馈后会带来什么好处？反馈 反馈是取出输出量的一部分或全部，通过反馈电路，与输入信号进行比较、叠加的工作方式，使净输入信号减弱的反馈称为负反馈。
反馈的作用直流负反馈的主要作用是稳定静态工作点和减小零点漂移，并防止产生非线性失真。
在反馈电路上串联电容可除去直流反馈。
交流负反馈的主要作用：•提高放大倍数、输出量的稳定性。
负反馈电路放大倍数的变化率仅为无负反馈电路放大倍数的变化率的1/(1+AF )。
•通过输入信号与反馈信号的叠加，减小非线性失真。
•延缓在低频区和高频区放大倍数下降的速度，扩展通频带。
8．负反馈电路对放大电路的工作特性有哪些影响?如果用K 表示反馈系数，A 表示放大电路的开环增益，写出闭环负反馈放大电路的增益表达式。
负反馈电路对放大电路的工作特性的影响：•稳定静态工作点和减小零点漂移；•降低放大倍数；•提高放大倍数及输出的稳定性；•减小非线性失真；•扩展通频带。
闭环负反馈放大电路的增益表达式（推导）：F A A X F A X X X X X X X A &&&&&&&&&&&&&&+='+'=+'==1ii o f i o i o f 9．在一个电子电路中正反馈的作用是什么?正反馈是反馈信号与输入信号叠加，是输入信号增强的一种反馈。
其主要作用是构成振荡电路，即构成没有输入信号而保持输出的电路。
在某些情况下，还能起增强输出信号的作用。
10．要使一个半导体放大电路稳定工作，主要可以来取哪些措施？工作原理是什么？①采用交流负反馈电路，包括电流串联负反馈电路、电压串联负反馈电路、电压并联负反馈电路和电流并联负反馈电路。
其作用有三：一是提高放大倍数的稳定性。
负反馈电路放大倍数的变化率仅为无负反馈电路放大倍数的变化率的1/(1+AF )。
二是通过输入信号与反馈信号的叠加，减小非线性失真。
三是延缓在低频区和高频区放大倍数下降的速度，扩展通频带。
②合理选择静态工作点，并采用直流负反馈，如采用共发射极分压偏置放大电路，稳定静态工作点。
稳定静态工作点的作用之一是防止非线性失真。
③采用差动电路作为输入级，克服零点漂移。
④减小晶体管极间分布电容，扩展通频带，以减小频率失真。
⑤提高输入阻抗和减小输出阻抗，以减小信号源波动和负载波动的影响。
⑥采用高质量稳压电源，以减小电源波动的影响。
11．差分放大电路有哪些特点?差分放大电路的主要用途有哪些?特点：(1)克服由温度变化、电源电压波动、元件老化等原因（属于缓变信号）引起的零点漂移，即当输入u i =0时输出u o ≠0的现象；(2)由对称单元和深度交流电流负反馈抑制共模信号；(3)增大输入电阻。
12．一个单调谐谐振电路的通频带BW 3dB 和哪些因素有关？如何用公式表示？ 放大倍数降低为2um A 时的频率范围称为通频带。
通频带用BW 表示，即BW=f H - f L 。
在低频区，由于耦合电容、分布电容不能忽略，放大倍数降低；在高频区，三极管结电容等不能忽略，放大倍数也降低。
由此形成通频带。
除增大电路的耦合电容、减小分布电容，应用小结电容三极管等方法可扩展通频带外，增加负反馈也可可扩展通频带。
带负反馈电路的通频带为()BW F A BW f +≈113．一个理想运算放大器有哪些主要特点？集成运算放大器是一个高增益的、各级间直接耦合的、具有深度负反馈的多级合放大器。
其主要特点是：(1)差模开环放大倍数很大，多为1⨯104~1⨯107，一般当作无限大处理；(2)差模输入电阻很大，一般当作无限大处理；(3)输出电阻很小，一般当作零处理；(4)共模抑制比很大，一般当作无限大处理。
正因为如此，分析集成运放电路时，可将两个输入端看作开路，也可看作短路，而且输入电流为零。
14．一个实用的线性运算放大电路的放大倍数和哪些因素有关？线性运算放大电路应当闭环工作。
这时的放大倍数应当是指闭环放大倍数。
影响线性集成运算放大倍数最重要的因素是输入电阻和反馈电阻。
此外，线性集成运算的放大倍数还在一定程度上受到起性能参数的影响。
例如，推算运算电路的放大倍数的前提是假定其开环放大倍数和输入电阻为无限大，而这是不可能的，这样的假定必然产生一定的偏差，影响到放大倍数。
又如，由于集成运放的输入失调电压不等于零，可产生额外输出，影响放大倍数。
15．一个实用运算放大器电路的放大倍数和什么因素有关？试加以解释。
（同上）16．数字电路和模拟电路都有些什么区别？各自的应用场合是什么？数字电路和模拟电路都的区别：(1)输入信号和输出信号不同。
模拟电子电路的信号是随时间连续变化的模拟信号，而数字电子电路的信号是不连续的脉冲信号或数字信号，数字电路最常见的就是两种状态，即高电平的1态和低电平的0态。
(2)模拟电路主要研究电路的输出信号与输入信号之间大小、相位、失真的关系，数字电路则研究输出信号与输入信号之间逻辑关系。
(3)模拟电路中的电子元件多工作在线性区，数字电路中的电子元件多工作在非线性区。
例如，模拟电路中的三极管一般工作在放大区，而数字电路中的三极管基本上都工作在截止区和饱和区。
(4)模拟电路中的运算采用十进制代数运算，而数字电路中的运算采用二进制、十六进制等进制的逻辑运算。
应用：数字电路和模拟电路都可用于电子整机和自动控制系统，但前者用于模拟信号的处理，后者用于数字型号的处理。
数字电路的精度更高，应用更广。
17．数字电路和模拟电路的主要特点是什么？并加以说明。
（参上）18．什么叫正逻辑电路？什么叫负逻辑电路？正逻辑和负逻辑之间如何等效变换？正逻辑0态表示低电平状态，1态表示高电平状态；负逻辑0态表示高电平状态，1态表示低电平状态。
加反相器即可实现正逻辑与负逻辑之间的变换。
此外，正逻辑的与门电路相当于负逻辑的或门电路，正逻辑的或门电路相当与负逻辑的与门电路。
改变与、或门可实现正逻辑电路与负逻辑电路之间的变换。
19．组合逻辑电路与时序逻辑电路各自的特点是什么?有何不同?组合逻辑电路的输入端、输出端都可以是变量的组合或单一变量。
组合逻辑电路的输出仅仅决定于输入，而与电路初始状态无关。
组合逻辑电路没有反馈通路，没有记忆元件。
全加器、译码器、编码器等组合逻辑电路。
时序逻辑电路的输入端、输出端也都可以是变量的组合或单一变量。
时序逻辑电路的输出除决定于电路的输入外，还决定于电路原始状态，是具有记忆功能的组合逻辑电路。
时序逻辑电路由组合逻辑电路和存储电路组成。
计数器、寄存器、读/写存储器等都属于时序逻辑电路。
20．电桥的工作原埋是什么？按供电方式电桥可以分为哪几类？用用于测量，电桥的优点都有哪些?电桥是把被测量参数与标准参量进行比较以实现电气测量的仪器。
其中，平衡电桥用于测量技术；不平衡电桥用于检测技术。
按按供电方式分直流电桥（含单臂电桥、双臂电桥）和交流电桥（含西林电桥、变压器电桥等）。
电桥的优点是测量精度高，而且有利于实现自动控制。
21．说明目前常用的电光源有哪几种？电光源主要有哪些技术指标？按光源的性质，电光源分为热辐射光源、气体放电光源和半导体光源。
热辐射光源是由电流通过钨丝使之升温达到白炽状态而发光，简单、发光效率低。
气体放电光源是利用电极间气体放电产生可见光和紫外线，再由可见光和紫外线激发灯管或灯泡内壁上的荧光粉使之发光，发光效率可达白炽灯的3倍左右。
半导体光源是利用半导体的光电效应发光，便于实现多种控制，发光效率不高。
照明指标：照（亮）度，单位lx；颜色，按色温分为暖、中间、冷三类；亮度对比，设计亮度宜高于周边亮度的3倍，局部最大亮度不高于平均亮度的10倍；眩光；照度均匀度，作业场所不宜小于0.7；反射比，顶棚最高，墙面次之，地面和设备最低。
