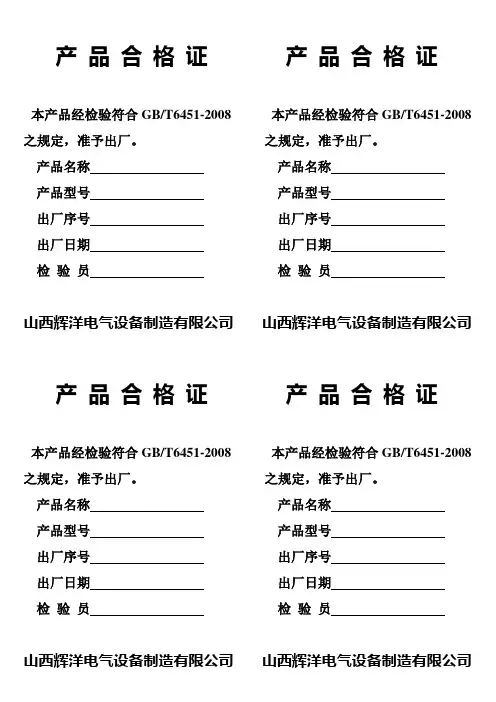

油浸式变压器合格证

产品合格证产品合格证
本产品经检验符合GB/T6451-2008 本产品经检验符合GB/T6451-2008 之规定，准予出厂。

之规定，准予出厂。

产品名称产品名称
产品型号产品型号
出厂序号出厂序号
出厂日期出厂日期
检验员检验员
山西辉洋电气设备制造有限公司山西辉洋电气设备制造有限公司产品合格证产品合格证
本产品经检验符合GB/T6451-2008 本产品经检验符合GB/T6451-2008 之规定，准予出厂。

之规定，准予出厂。

产品名称产品名称
产品型号产品型号
出厂序号出厂序号
出厂日期出厂日期
检验员检验员
山西辉洋电气设备制造有限公司山西辉洋电气设备制造有限公司。

XXXX 工程35kV油浸式电力变压器技术规范书广西电网公司2005年10月目录1.总则2.使用条件3.技术要求4.技术参数5.供货范围6. 质量保证和试验7.供方在投标时应提供的资料和参数8.技术资料和图纸交付进度9.技术服务与设计联络1.总则1.1本规范书适用于35kV油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/T 15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-1987 局部放电测量GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kV变压器声级1.6本设备技术规范书未尽事宜，由需供双方协商确定。

11-461217-2010油浸式变压器类产品及组配件安全认证规则产品安全认证规则CQC11-461217-2010油浸式变压器类产品及组配件安全认证规则Safety Certification Rules for Oil‐immersed power transformers and fittings forOil‐immersed power transformers2010年3月25日发布 2010年3月25日实施中国质量认证中心前言本规则由中国质量认证中心发布，版权归中国质量认证中心所有，任何组织及个人未经中国质量认证中心许可，不得以任何形式全部或部分使用。

本规则代替CQC/RY139-2003。

主要变化为规定证书有效期为4年及增加了复审要求。

制定单位：中国质量认证中心参与起草单位：国家变压器质检中心主要起草人：范学铭1．适用范围本规则适用于油浸式电力变压器、组合式变压器、油浸式限流电抗器、油浸式串联电抗器的CQC安全认证。

2. 认证模式认证模式：产品型式试验+初次工厂检查+获证后监督。

认证的基本环节包括：a. 认证的申请b. 产品型式试验c. 初始工厂检查d. 认证结果评价与批准e. 获证后的监督f. 复审3．认证申请3.1认证单元划分3.1.1 产品单元划分：见附件1。

3.1.2 同一制造商但生产厂地不同的产品应分为不同的申请单元。

3.2申请认证提交资料3.2.1申请资料a.正式申请书(网络填写申请书后打印或下载空白申请书填写)b.工厂检查调查表（首次申请时）3.2.2证明资料a.申请人、制造商、生产厂的注册证明，如营业执照、组织机构代码（首次申请时）b.申请人为销售者、进口商时，还须提交销售者和生产者、进口商和生产者订立的相关合同副本c.代理人的授权委托书（如有）d.有效的监督检查报告或工厂检查报告（如有）e.其他需要的文件3.2.3提供与产品有关的资料a.产品总装图、技术条件、外观尺寸图及铭牌图b.关键零部件（组附件及主要原材料）清单(要求见4.3)4．型式试验4.1样品4.1.1送样原则CQC从申请认证单元中选取代表性样品。

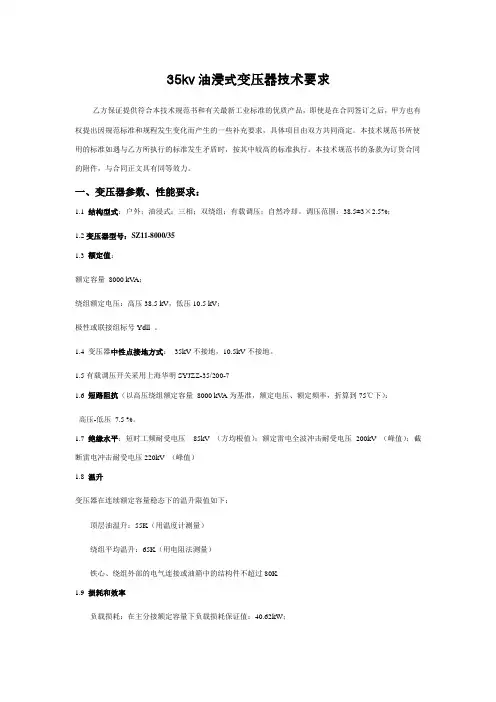

35kv油浸式变压器技术要求乙方保证提供符合本技术规范书和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。

本技术规范书所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。

本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

一、变压器参数、性能要求：1.1 结构型式：户外；油浸式；三相；双绕组；有载调压；自然冷却。

调压范围：38.5±3×2.5%；1.2变压器型号：SZ11-8000/351.3 额定值：额定容量8000 kV A；绕组额定电压：高压38.5 kV，低压10.5 kV；极性或联接组标号Ydll 。

1.4 变压器中性点接地方式：35kV不接地，10.5kV不接地。

1.5有载调压开关采用上海华明SYJZZ-35/200-71.6 短路阻抗（以高压绕组额定容量8000 kV A为基准，额定电压、额定频率，折算到75℃下）：高压-低压7.5 %。

1.7 绝缘水平：短时工频耐受电压85kV （方均根值）；额定雷电全波冲击耐受电压200kV （峰值）；截断雷电冲击耐受电压220kV （峰值）1.8 温升变压器在连续额定容量稳态下的温升限值如下：顶层油温升：55K（用温度计测量）绕组平均温升：65K（用电阻法测量）铁心、绕组外部的电气连接或油箱中的结构件不超过80K1.9 损耗和效率负载损耗：在主分接额定容量下负载损耗保证值：40.62kW；空载损耗：额定电压和额定频率时空载损耗保证值：7.87kW。

效率：在额定电压、额定频率、额定容量和功率因数为1时的效率应不低于99.8 %，计算公式为效率=（1－总损耗/容量）×100%，其中总损耗=负载损耗（75℃）+空载损耗。

1.10 变压器承受短路能力：满足GB1094. 5-2003《电力变压器第5部分承受短路能力》1.11 噪声水平：低于75 dB（A）1.12 变压器油箱的机械强度和密封要求：应油箱本体应承受真空(度50kPa和正压力60kPa的机械强度试验，不得有损伤和永久变形；装在本体上的冷却装置应和油箱一起抽真空。
