protel99se第7章电路板设计

双击箭头符号，屏幕弹出多边形属性对话框，在 “Fill Color”（填充色）栏中，双击色块将其颜色设置 为与“Border Color”（边缘色）栏中的颜色相同。
14
⑶放置元件引脚。执行菜单“Place”→“Pins”放 置引脚，单击键盘的<Space>键可以旋转引脚的方向放置 时注意引脚中具有电气特性的一端朝外。

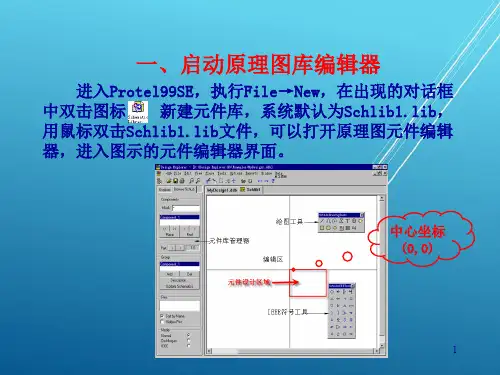

第77讲原理图库元件设计主要内容容一启动原理图库编辑器二元件库管理器使用三绘制元件工具四绘制新元件五利用已有的库元件设计新元件六产生元件报表1进入protel99se执行filenew在出现的对话框中双击图标新建元件库系统默认为schlib1lib用鼠标双击schlib1lib文件可以打开原理图元件编辑器进入图示的元件编辑器界面
⑴Component区。如图3-2所示，用于选择要编辑的 元件。
2
⑵Group区。如图3-3所示，用于列出与Component区中 选中元件的同组元件，同组元件指外形同、管脚号、功能相 同，但名称不同的一组元件集合，它们的元件封装相同。
【Add】加入新的同组元件；【Del】删除列表中选中的 元件；【 Description】单击该按钮，屏幕弹出图3-4所示 的元件信息编辑对话框，用于设置元件的默认标号、封装形 式元件的描述等信息；【Update Schematics】作用是使用 库中新编辑的元件更新原理图中的同名元件。
⑷设置引脚属性。双击三极管基极的引脚，屏幕弹出 引脚属性对话框，将“Name”设置为B，“Number”设置 为2；“Electrical Type”设置为Passive；“Pin Length”设置为20，表示引脚长20。去除“Show Name” 和“Show Number”复选框的选中状态，将引脚名和引脚 号隐藏，最后单击“OK”按钮完成设置。

电子工业出版社 轻松跟我学Protel 99SE电路设计与制版tel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版
由于插针式元器件 的焊盘就是元器件 引脚的焊盘，元器 件引脚将穿透每一 板层，所以该焊盘 属于多层式(Multi Layer)，故在设置 该焊盘的属性时 （双击该焊盘即可 弹出属性设置对话 框），应将Layer栏 中的选项设置为 Multi Layer，如图 7-19所示。
电子工业出版社 轻松跟我学Protel 99SE电路设计与制版 第2版

7.3.2 元件自动布局
进行自动布局前，必须在Keep out Layer上先规划电路板 的电气边界，然后载入网络表文件，否则屏幕会提示错误信息。
执行Tools→Auto Placement→Auto Placer，屏幕弹出自 动布局对话框，如图7-20所示，有Cluster Placer组布局方式、 Statistical Placer统计布局方式和Quick Component Placer 快速布局三种选择。
第7章 PCB99SE自动布线技术
自动布线步骤 7.1 使用制板向导创建PCB模板 7.2 自动装载网络表与元件 7.3 元件布局 7.4 设计规则设置与自动布线 本章小结
自动布线步骤
PCB自动布线就是通过计算机自动将原理图中元件间的逻辑连 接转换为PCB铜箔连接，PCB的自动化设计实际上是一种半自动 化的设计过程，还需要人工的干预才能设计出合格的PCB。
此后在生成网络表时，选择Protel2格式，系统自动将上述的 布线信息添加到网络表中。
3.Protel2格式网络表
Protel2格式网络表文件是标准Protel网络表的扩展，添加 一些附加信息，由元件描述、网络描述和布线描述3部分组成。
7.2.2 通过网络表装载元件封装
规划PCB后，执行Design→Load Nets载入网络表，屏幕弹出 一个对话框，单击Browse按钮选择网络表文件（*），载入网络表 ，单击Execute按钮，将网络表文件中的元件调到当前印制板中， 如图7-17所示。
返回
7.3 元件布局
7.3.1 元件布局前的处理
1.元件布局栅格设置 执行Design→Options，在弹出的对话框中选择Options选项 卡，设置捕获栅格和元件栅格X、Y方向的间距大小。

protel99se绘制电路板的流程1、设置原理图模板A、设置图纸打印大小：Design->Option-> Standard Style选择A4，Custom Style 1150 800 4 4 20 （此处可以调节原理图布满整个图纸）B、设置打印页边距：File- >Setup Printer->Margins->0.25比较好。

C、绘制自己的标题栏：Design->Option->Title Block->把前面的√去掉即可->使用画线工具绘制即可。

2、绘制原理图A、加载模板：首先新建一个sch文档->Design->Template->Set Template即可。

由于加载后，更改图纸大小，就会影响标题栏，所以直接复制模板即可。

B、正确填写参数(包括值大小、封装形式、序号)，值的大小后面写封装形式，如 2K/0805.C、序号可以不写，使用自动排序。

Tools->annotate->reset->?partsD、调节原理图布满整个图纸：即设置图纸打印大小：Design->Option-> Standard Style选择 A4，Custom Style 1150 800 4 4 20 （最好设置为1:1.4，图纸可以居中），打印可以去掉颜色和刻度。

A、新建schematic libC、画矩形框->放置管脚->并设置名称和序号（序号要和封装一样，这点很重要）D、Description->Default 摆放原理图的默认名字,另外设置封装选项。

4、检验以及产生表格A、ERC检测：Tools->ERC默认选项即可。

B、网络表：Design->Creat netlist默认选项即可。

C、BOM表：Reports->Bill of M->sheet->直到格式，选择三种格式输出即可。
