排烟系统工作原理
排烟系统工作原理是通过机械通风以及管道系统来有效地排除室内产生的烟雾、废气、灰尘和有害物质，以保证室内空气质量和人员安全。
下面将介绍排烟系统的工作原理。
1. 集烟防火区域的监测和控制：排烟系统首先需要监测烟雾和火焰的存在并产生相应的信号。
当火灾发生时，火焰监测器会检测到火焰的存在，并向控制器发出信号。
2. 排烟阀的开启：在火焰监测器发出信号后，控制器会控制相应的排烟阀门打开。
排烟阀门通常位于排烟管道和室内空间之间，将烟雾和废气排放到室外。
3. 排烟机组的启动：排烟阀门打开后，控制器会启动排烟机组。
排烟机组通常由电机、风机和滤网等组成，通过强制排风的方式将烟雾和废气抽送到室外。
4. 排烟管道和风道系统的布局：排烟系统的管道和风道系统是排烟工程的重要组成部分。
排烟管道和风道需要合理布置，以确保烟雾和废气能够顺利排放到室外，同时不会对建筑结构和人员安全产生不良影响。
5. 排烟系统的控制和监测：排烟系统通常配备有控制器和监测器，可以实现对排烟系统的自动控制和监测。
控制器可以根据火灾发生的情况自动启动排烟系统，监测器可以实时监测室内空气质量并提供相应的报警信号。
总的来说，排烟系统通过监测火焰、控制排烟阀门、启动排烟机组以及布置合理的管道和风道系统，可以将烟雾和废气有效地排放到室外，以保证室内的空气质量和人员的安全。

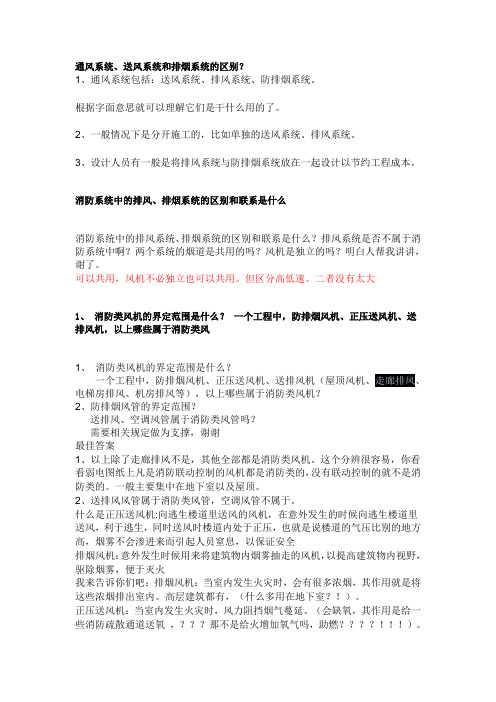

通风系统、送风系统和排烟系统的区别？1、通风系统包括：送风系统、排风系统、防排烟系统。
根据字面意思就可以理解它们是干什么用的了。
2、一般情况下是分开施工的，比如单独的送风系统、排风系统。
3、设计人员有一般是将排风系统与防排烟系统放在一起设计以节约工程成本。
消防系统中的排风、排烟系统的区别和联系是什么浏览次数：3602次悬赏分：0 |解决时间：2009-3-13 14:18 |提问者：bdzdwjj消防系统中的排风系统、排烟系统的区别和联系是什么？排风系统是否不属于消防系统中啊？两个系统的烟道是共用的吗？风机是独立的吗？明白人帮我讲讲，谢了。
可以共用，风机不必独立也可以共用。
但区分高低速。
二者没有太大1、消防类风机的界定范围是什么？一个工程中，防排烟风机、正压送风机、送排风机，以上哪些属于消防类风浏览次数：1624次悬赏分：0 |解决时间：2011-1-22 21:34 |提问者：fengxu02281、消防类风机的界定范围是什么？一个工程中，防排烟风机、正压送风机、送排风机（屋顶风机、走廊排风、电梯房排风、机房排风等），以上哪些属于消防类风机？2、防排烟风管的界定范围？送排风、空调风管属于消防类风管吗？需要相关规定做为支撑，谢谢最佳答案1、以上除了走廊排风不是，其他全部都是消防类风机。
这个分辨很容易，你看看弱电图纸上凡是消防联动控制的风机都是消防类的，没有联动控制的就不是消防类的。
一般主要集中在地下室以及屋顶。
2、送排风风管属于消防类风管，空调风管不属于。
什么是正压送风机:向逃生楼道里送风的风机，在意外发生的时候向逃生楼道里送风，利于逃生，同时送风时楼道内处于正压，也就是说楼道的气压比别的地方高，烟雾不会渗进来而引起人员窒息，以保证安全排烟风机：意外发生时候用来将建筑物内烟雾抽走的风机，以提高建筑物内视野，驱除烟雾，便于灭火我来告诉你们吧：排烟风机：当室内发生火灾时，会有很多浓烟，其作用就是将这些浓烟排出室内。
风管系统安装（送风、排风、排烟系统）质量标准及检验方法
1检查数量：
主控项目
1）第1项〜第5项：按数量抽查20%,不得少于1个系统。
2）第6项、第7项：按数量抽查20%,不得少于5件。
3）第8项：低压系统风管的严密性检验应采用抽检方式，抽检率为5%,且不得少于1个系统；中压系统风管的严密性检验抽检量为20%,且不得少于1个系统；高压系统风管的严密性检验应全数进行漏风量测试。
4）第9项：全数检查。
一般项目
5）第1项〜第6项：按数量抽查10%,不得少于1个系统。
6）第7项：按数量抽查20%,不得少于5件。
7）第8项〜第10项：按数量抽查10%,不得少于5件。
8）第11项：按数量抽查10%,不得少于1个系统或至少5件和2个房间的风口。
2质量标准和检验方法：
风管系统安装（送风、排风、排烟系统）质量标准和检验方法。
施工流程图：Ⅰ、通风、防排烟、空调风管制作1、为了提高运输效率、减少消耗和成品的完好性，采取车间预制现场装配的方法，即车间采用机械化加工成半成品形式运输到现场组合装配。
2、风管材质及连接见下表3、金属矩形风管边长>630mm，保温风管边长>800mm时，且管段长度大于1250mm或低压风管单边平面积大于1.2平方米、中、高压风管大于1.0平方米，均应有加固措施。
4、如果风管中增加一道支撑隔板，材料厚度与风管相同。
风管的支管与干管相接处为三通分路，当支管与干管的底面（或顶面）相距<150mm时，做成弧形三通，相距在150mm以上者做成插管式三通，连接要严密。
5、风管弯头按《91SB6》标准图制作。
空调、通风系统风管软接头可采用帆布制作，排烟系统可采用不燃软性材料制作。
6、金属矩形风管与角钢法兰连接时，当管壁厚度≤1.5mm时可采用翻边铆接，铆接应牢固；当管壁厚度>1.5mm时，可采用满焊或翻边间断焊。
矩形风管法兰用镀锌铆钉铆固，法兰在铆固前先除锈再刷樟丹两道，矩形风管咬口处应严密、平整、无毛刺。
7、通风管道的联接方式为角钢法兰联接，适用于高压通风系统（防排烟系统及超静压系统）。
角钢法兰联接方式：金属矩形风管法兰用料规格表（1）空调风管长边尺寸大于500mm直角弯头应加导流片。
导流片的弧度应与弯管角度相一致。
风管转弯半径一般R=D。
矩形短半径弯头应加导流叶片，导流叶片厚度为风管的两倍，不小于60mm，片数不得少于两片。
（2）导流片的迎风侧边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致。
9、风管的咬口形式做如下选择：矩形风管或配件的四角组合采用联合角咬口。
咬口宽度和留量根据板材厚度定，具体尺寸见下表：10、风管咬口缝结合要紧密，咬缝宽度要均匀，操作时，用力均匀，不宜过重，不能出现有半咬口或胀裂现象。
11、风管外观质量应达到折角平直，圆弧均匀，两端面平行，无翘角，表面凹凸不大于5mm；风管与法兰连接牢固，翻边平整，宽度不小于6mm，紧贴法兰。
通风系统、送风系统和排烟系统的区别？1、通风系统包括：送风系统、排风系统、防排烟系统。
根据字面意思就可以理解它们是干什么用的了。
2、一般情况下是分开施工的，比如单独的送风系统、排风系统。
3、设计人员有一般是将排风系统与防排烟系统放在一起设计以节约工程成本。
消防系统中的排风、排烟系统的区别和联系是什么消防系统中的排风系统、排烟系统的区别和联系是什么？排风系统是否不属于消防系统中啊？两个系统的烟道是共用的吗？风机是独立的吗？明白人帮我讲讲，谢了。
可以共用，风机不必独立也可以共用。
但区分高低速。
二者没有太大1、消防类风机的界定范围是什么？一个工程中，防排烟风机、正压送风机、送排风机，以上哪些属于消防类风1、消防类风机的界定范围是什么？一个工程中，防排烟风机、正压送风机、送排风机（屋顶风机、走廊排风、电梯房排风、机房排风等），以上哪些属于消防类风机？2、防排烟风管的界定范围？送排风、空调风管属于消防类风管吗？需要相关规定做为支撑，谢谢最佳答案1、以上除了走廊排风不是，其他全部都是消防类风机。
这个分辨很容易，你看看弱电图纸上凡是消防联动控制的风机都是消防类的，没有联动控制的就不是消防类的。
一般主要集中在地下室以及屋顶。
2、送排风风管属于消防类风管，空调风管不属于。
什么是正压送风机:向逃生楼道里送风的风机，在意外发生的时候向逃生楼道里送风，利于逃生，同时送风时楼道内处于正压，也就是说楼道的气压比别的地方高，烟雾不会渗进来而引起人员窒息，以保证安全排烟风机：意外发生时候用来将建筑物内烟雾抽走的风机，以提高建筑物内视野，驱除烟雾，便于灭火我来告诉你们吧：排烟风机：当室内发生火灾时，会有很多浓烟，其作用就是将这些浓烟排出室内。
高层建筑都有，（什么多用在地下室？！）。
正压送风机：当室内发生火灾时，风力阻挡烟气蔓延。
（会缺氧，其作用是给一些消防疏散通道送氧，？？？那不是给火增加氧气吗，助燃？？？？！！！）。
排风机道理等同于排风扇。
1、通风系统包括：送风系统、排风系统、防排烟系统。
根据字面意思就可以理解它们是干什么用的了。
2、一般情况下是分开施工的，比如单独的送风系统、排风系统。
3、设计人员有一般是将排风系统与防排烟系统放在一起设计以节约工程成本。
消防系统中的排风、排烟系统的区别和联系是什么浏览次数：3602次悬赏分：0 |解决时间：2009-3-13 14:18 |提问者：bdzdwjj消防系统中的排风系统、排烟系统的区别和联系是什么？排风系统是否不属于消防系统中啊？两个系统的烟道是共用的吗？风机是独立的吗？明白人帮我讲讲，谢了。
可以共用，风机不必独立也可以共用。
但区分高低速。
二者没有太大1、消防类风机的界定范围是什么？一个工程中，防排烟风机、正压送风机、送排风机，以上哪些属于消防类风浏览次数：1624次悬赏分：0 |解决时间：2011-1-22 21:34 |提问者：fengxu02281、消防类风机的界定范围是什么？一个工程中，防排烟风机、正压送风机、送排风机（屋顶风机、走廊排风、电梯房排风、机房排风等），以上哪些属于消防类风机？2、防排烟风管的界定范围？送排风、空调风管属于消防类风管吗？需要相关规定做为支撑，谢谢最佳答案1、以上除了走廊排风不是，其他全部都是消防类风机。
这个分辨很容易，你看看弱电图纸上凡是消防联动控制的风机都是消防类的，没有联动控制的就不是消防类的。
一般主要集中在地下室以及屋顶。
2、送排风风管属于消防类风管，空调风管不属于。
什么是正压送风机:向逃生楼道里送风的风机，在意外发生的时候向逃生楼道里送风，利于逃生，同时送风时楼道内处于正压，也就是说楼道的气压比别的地方高，烟雾不会渗进来而引起人员窒息，以保证安全排烟风机：意外发生时候用来将建筑物内烟雾抽走的风机，以提高建筑物内视野，驱除烟雾，便于灭火我来告诉你们吧：排烟风机：当室内发生火灾时，会有很多浓烟，其作用就是将这些浓烟排出室内。
高层建筑都有，（什么多用在地下室？！）。
通风空调排烟工程施工方案XXXX建筑工程公司年月日1.1。
工程内容：本工程包括:通风系统、空调系统、防排烟系统等。
1。
1。
1通风系统地下车库、库房及各类机房设置机械送排风系统,在地下二、三层车库同时设置诱导风机，对风量进行喷射引导.公寓部分各卫生间、厨房设置变压式排气道，利用排气扇、油烟机等设备进行通风,厨房设置补风。
1.1.2。
空调系统一至三层商场采用全空气调节系统,在每层设置空调机房,构成独立的全空气系统，并按新风补风量设置机械排风。
四层俱乐部和公寓采用风机盘管加新风系统,利用风机盘管机械温度调节，安装房间面积和使用功能设置新风机组，补充新风.写字楼部分设置风机盘管进行温度调节，利用自然通风补充新风.1。
1.3.防排烟系统地下室设机械排烟系统，楼梯间、电梯前室、设正压送风。
1。
2。
施工方法1.2。
1管道工程（一）.施工准备1。
施工前认真熟悉图纸和相应的规范，进行图纸会审.（1）仔细阅读并理解设计说明中关于空调水管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。
（2）熟悉管道的分布、走向、坡度、标高,与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并与其他专业技术人员协商解决，做好图纸会审记录。
2。
编制施工进度计划、材料进场计划。
3。
对施工班组进行施工技术交底,使班组明确施工任务、工期、质量要求及操作工艺。
4。
根据现场情况配置机械设备，计量器具及劳动力。
(二)预留、预埋根据现场情况,主体施工完毕进入砌筑施工阶段，预留、预埋工作主要是在砖墙上预留孔洞和预埋套管、在己预留好的楼板洞上安装套管。
1.预留、预埋与土建施工紧密配合，预埋前绘制埋件布置图，明确数量及安装尺寸,杜绝错埋、漏埋。
2。
管道穿过墙和楼板处必须设套管，套管应采用钢制套管，尺寸要满足管道及保温的要求，位置要正确,固定牢固,与楼板洞、墙洞密封，环缝均匀,并不可将套管做支架用.安装在楼板内的套管，其顶部高出地面50mm，底部与楼板底面相平.安装在墙壁内的套管与饰面平。
施管表5施管表5 工程名称分部工程给水排水与采暖工程分项工程名称通风管道安装施工单位交底内容:工艺流程三、操作工艺(一)按设计要求并参照土建基准线找出风管标高(二)制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。
2、风管支、吊架的制作图参照《建筑设备施工安装图集》(91SB6)的用料规格和做法制作。
3、吊点的设置：(三)安装吊架按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺交底单位接收单位交底人接收人技术交底记录技术交底记录施管表5 工程名称分部工程给水排水与采暖工程分项工程名称通风管道安装施工单位交底内容:表6-26 法兰垫料材质的选用应用系统输送介质垫料材质及密度（mm）一般空调系统及送排风系统温度低于70℃的洁净空气或含尘含温气体8510密封胶带δ=3mm软橡胶板δ=3mm高温系统温度高于70℃的空气或烟气石棉橡胶板δ=3mm洁净系统有净化等级要求的洁净空气橡胶板δ=4～5mm闭孔海绵橡胶板δ=3mm塑料风道有腐蚀性气体软聚乙烯板δ=3～6mm（1）垫料8501密封胶带使用方法：①将风管法兰表面的异物和积水清理掉，并擦干净。
②从法兰一角开始粘贴胶带，胶带端头应略长于法兰。
③沿法兰均匀平整地粘贴，并在粘贴过程中用手将其按实，不得脱落，接口处要严密，各部位均不得凸人风管内，沿法兰粘贴一周后与起端交叉搭接，剪去多余部分。
④剥去隔离纸。
如图6-15所示。
（2）法兰连按时，要求规定垫料，把两个法兰对正，穿螺栓并戴上螺母，(注意：螺母要在同一侧)，暂时不要上紧，直到所有螺栓都穿上后，再把螺栓拧紧。
连按好风管，应以两端法兰为准，拉线捡查风管连接是否平直。
（3）垫法兰垫料和法兰连接时，应注意的问题。
交底单位接收单位技术交底记录施管表5 工程名称分部工程给水排水与采暖工程分项工程名称通风管道安装施工单位交底内容:①正确选用垫料，避免用错垫料。
②法兰表面应干净无异物。
风管系统安装（送、排风、排烟系统）检验批质量验收记录
附带：
文明施工
重新制作规范的“三板一图”，于4 月10 前完成。
做好宣传鼓舞工作，应在现场大门，塔吊等位置挂设安全质量标牌。
在其他醒目位置部位挂设安全及防火标牌。
设吸烟室（拟定在现场会议室），其他部位严禁吸烟。
加强现场平面管理，现场施工料具码放必须按阶段性指定位置，码放整齐，该成方的成方，该码垛的码垛。
加强现场用火管理，未经项目经理批准，任何人不得擅自动火。
按“三清”、“六好”要求定期进行文明施工检查。
此项工作由项目经理负责组织，一般每月一次。
派专人清扫厕所，经常扫除，定期扫除，定期洒专用药物，宿舍区由组长负责各自卫生区的清扫，以保证职工有一个良好的居住环境。
食堂要坚持卫生责任制，确保饮食卫生。
对食堂外的垃圾进行一次清除，以后要定期清除。
第一章雨期施工技术措施
表演池、鲸鱼池、2 号工作间及地下通道施工均可赶上雨期，因而必须采取必要的雨期施工措施。
每次搅拌混凝土前，对砂、石含水率进行现场测定，并相应调整用水量，确保配合比的准确。
浇筑混凝土时（尤其是表演池池壁），因配备塑料薄膜以防临时降雨，以尽可能保证浇筑混凝土连续施工。
如确因突然大雨无法继续施工时，则因留置后浇带（不是施工缝），然后按后浇带做法处理。
表演池底板、池壁的混凝土浇筑时间应根据阶段性天气预报安排，避开降雨天气。
对于尚未进行基础施工的坑壁，进入六月份后要用塑料薄膜覆盖，以防因雨水冲刷造成塌方。
对于表演池观众厅基础处（最南面的三个）已出现边坡裂处安排人尽早清除，以防降雨，引起塌方。
备潜水泵、离心泵各两台，降雨后及时抽走基抗内积水。
鲸鱼池北边基抗边缘进入六月份后须培土挡水，以防外面积水流入基坑。
六月上旬进行一次现场用电线路及机械设备全面检查以确保雨期施工安全。
如需在水泥库外面码垛放水泥时，垛底面必须高出地面300mm，且排水通畅，垛子顶面必须铺塑料薄膜一层，且备足苫布，以防水泥受淋变质，露天码存放的水泥最长时间不得超过7d，局部受潮结块水泥，不得用于结构工程。
附带：
环境保护、水土保持保证措施
1、实行环保目标责任制，把环保指标以责任书的形式层层分解到有关部门及个人，列入承包合同和岗位责任制，建立一个懂行善管理的环保自我监控体系。
2、组织所有员工学习环保知识，提高其环境意识，自觉遵守国家有关控制环境污染的法律、法规。
3、应做好临时排水系统规划，包括阻止场外水流入现场和使现场水排出场外两部分，着重注意地面排水，以防泥沙流向河床。
4、施工现场所产生的垃圾由专人管理并及时运出施工现场，不得影响各道工序；生活垃圾集中堆放，不占或少占施工场地，并组织人员定时清理、运走；杜绝一切物资及生活垃圾向河道内抛弃。
5、施工场内排出的废水和生活污水，要集中按环保要求处理，不得随意倾倒乱流影响周围的环境。
6、废土、建筑垃圾弃运，应倾倒在被批准地点，不得污染周边环境。
7、施工材料进出场时应做到净车出场，避免在场外道路上“洒、抛、滴、漏”等现象。
8、加强油料管理，防止泡沫滴漏，污染水土。
9、卸运苗木应采取措施，以减少扬尘。
运土车辆不超载。
行驶平稳，防止洒土，卸土后注意关好车门；场区安排专人负责洒水，以减少尘土对环境的污染。
10、禁止在施工现场焚烧包装材料及树叶、干支、枯草。
11、工地厕所安排专人清扫，随时喷药消毒。
宿舍与食堂的生活垃圾要运往指定地点，不得乱抛乱堆。
12、对施工现场内的边坡做经常性的巡视，发现有水土流失或边坡失稳的情况或征兆时，及时报告项目部及业主，并立即做出处理方案报业主审核后进行处理。
