成人教育可编程控制器期末考试试卷及复习题参考答案

  • 格式：doc
  • 大小：120.50 KB
  • 文档页数：19

第 1 页 共 1 页
XX 大学继续教育学院可编程控制器（PLC ）试卷（A ） 学年:2016-2017 学期:01 年级： 专业： 学习形式：函授 层次： （本试题满分100分，时间90分钟） 一、 简答题(每题5分，共30分) 1、述可编程控制器定义？（5分） 2、PLC 使用的CPU 主要有那几种？（5分） 3、智能单元的特点、种类？（5分） 4、梯形图的特点？（5分） 5、试叙述CPM1A 的继电器区及数据区？（5分） 6、PLC 基本指令有哪些 ？（5分） 二、填空题（每题1分，23分） 1．PLC 的中文含义是________________。

2. PLC 按其结构形式可分为_____ ____和_____ ____。

3. PLC 的基本组成包括_____ __、___ _____、_________和____________。

4. PLC 的编程语言主要有________、__________、_________、 和 。

5. PLC 每个扫描周期包括________、_________、________和____ __四个阶段。

6. PLC 的性能指标主要有________、__________、_________、 和 。

7．CPM1A 型PLC 指令系统包括____ __和___ ___。

三、根据梯形图写出指令语句表 (每题10分，共30分) 1．梯形图如图所示。

2．梯形图如下图所示。

3．梯形图如下图所示。

四、设计题（17分） 设计梯形图程序
I/O 分配如下：
A1XX 大学继续
教育学院考
试试卷
（A2）
学号：
_________ 姓
名：
___________
年级：______
专业：
_____________
____层次：
________ 学习
形式：
________
密 封 线
内 不 要
答 题
00000 1灯启动按钮，01000控制1灯；
00001 2灯启动按钮，01001控制2灯；
00002 3灯起动按钮，01002控制3灯；
00003 停止按钮。

内部辅助继电器和其他需要用到的继电器自选。

控制要求：
按下1灯启动按钮时，只能1灯点亮并保持，其它灯灭；
按下2灯启动按钮时，只能2灯点亮并保持，其它灯灭；
按下3灯启动按钮时，只能3灯点亮并保持，其它灯灭；
按下停止按钮时，最后点亮的灯灭。

第 2 页共 1 页。

合集下载

可编程控制器plc试题及答案

可编程控制器plc试题及答案

可编程控制器plc试题及答案可编程控制器PLC试题及答案一、单项选择题1. PLC的全称是______。

A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Private Limited Company2. PLC的输入接口通常用于接收______。

A. 模拟信号B. 数字信号C. 音频信号D. 视频信号3. 在PLC程序设计中，以下哪个指令用于实现跳转功能？A. LD（加载）B. AND（与）C. JMP（跳转）D. OR（或）4. PLC的输出接口通常用于控制______。

A. 传感器B. 执行器C. 显示器D. 存储器5. PLC的扫描周期包括哪几个阶段？A. 输入采样、程序执行、输出刷新B. 程序编写、程序调试、程序运行C. 程序下载、程序上传、程序监控D. 程序启动、程序停止、程序复位二、多项选择题6. PLC的特点包括______。

A. 可靠性高B. 编程简单C. 灵活性强D. 价格昂贵7. PLC的编程语言主要有______。

A. 梯形图B. 指令列表C. 顺序功能图D. 功能块图8. PLC在工业自动化中主要应用于______。

A. 机床控制B. 过程控制C. 机器人控制D. 办公自动化三、判断题9. PLC的输入/输出模块是可互换的。

（）10. PLC的程序存储在RAM中，断电后数据会丢失。

（）四、简答题11. 简述PLC的工作原理。

五、计算题12. 假设一个PLC系统有10个输入点和8个输出点，计算其I/O点数。

六、案例分析题13. 某工厂需要自动化控制生产线，使用PLC进行控制。

请分析PLC在该场景下的应用优势。

答案：1. A2. B3. C4. B5. A6. A, B, C7. A, B, C, D8. A, B, C9. ×10. √11. PLC的工作原理主要包括输入采样、程序执行和输出刷新三个阶段。

桂电成人教育《可编程控制器原理与应用》期末考试复习题及参考答案

桂电成人教育《可编程控制器原理与应用》期末考试复习题及参考答案

桂林电子科技大学
可编程控制器原理与应用
批次专业：201801-电气自动化技术(高起专)课程：可编程控制器原理与应用(高起专)总时长：120分钟
1. (单选题) 世界上第1台PLC诞生于( )(本题
2.0分)
A. 日本松下公司,1970年
B. 德国西门子公司,1969年;
C. 美国通用公司,1968年;
D. 美国数字设备公司,1969年。

答案: C
解析: 无
2. (单选题) CPU226型PLC本机I/O点数为( )(本题2.0分)
A. 14/10
B. 8/16
C. 24/16
D. 14/16
答案: C
解析: 无
3. (单选题) S7-200系列继电器输出的可编程序控制器,一个继电器输出点的最大通过电流是( )(本题2.0分)
A. 1A
B. 0.5A
C. 0.75A
D. 2 A
答案: D
解析: 无
4. (单选题) PLC的工作方式( )(本题2.0分)
A. 等待工作方式
B. 中断工作方式
C. 扫描工作方式
D. 循环扫描工作方式
答案: D
解析: 无
5. (单选题) CPU224XP型PLC有几个通讯端口( )(本题2.0分)
A. 2个
B. 1个
C. 3个
D. 4个。

桂电成人教育《可编程控制器原理与应用》期末考试复习题及参考答案

桂电成人教育《可编程控制器原理与应用》期末考试复习题及参考答案

桂林电子科技大学可编程控制器原理与应用批次专业：201801-电气自动化技术(高起专)课程：可编程控制器原理与应用(高起专)总时长：120分钟1. (单选题) 世界上第1台PLC诞生于( )(本题2.0分)A. 日本松下公司,1970年B. 德国西门子公司,1969年;C. 美国通用公司,1968年;D. 美国数字设备公司,1969年。

答案: C解析: 无2. (单选题) CPU226型PLC本机I/O点数为( )(本题2.0分)A. 14/10B. 8/16C. 24/16D. 14/16答案: C解析: 无3. (单选题) S7-200系列继电器输出的可编程序控制器,一个继电器输出点的最大通过电流是( )(本题2.0分)A. 1AB. 0.5AC. 0.75AD. 2 A答案: D解析: 无4. (单选题) PLC的工作方式( )(本题2.0分)A. 等待工作方式B. 中断工作方式C. 扫描工作方式D. 循环扫描工作方式答案: D解析: 无5. (单选题) CPU224XP型PLC有几个通讯端口( )(本题2.0分)A. 2个B. 1个C. 3个D. 4个解析: 无6. (单选题) 可使用位寻址方式来存取信息的寄存器不包括( )(本题2.0分)A. IB. QC. ACD. SM答案: C解析: 无7. (单选题) AC是哪个存储器的标示符( )(本题2.0分)A. 高速计数器B. 累加器C. 内部辅助寄存器D. 特殊辅助寄存器答案: B解析: 无8. (单选题) 只能使用字寻址方式来存取信息的寄存器是( )(本题2.0分)A. SB. IC. HC答案: D解析: 无9. (单选题) 图示程序中的累加器用的是那种寻址方式( )(本题2.0分)A. 位寻址B. 字节寻址C. 字寻址D. 双字寻址答案: D解析: 无10. (单选题) 下列属于字节寻址的是( )(本题2.0分)A. QW1B. V1.0C. IB0D. MD28答案: C解析: 无11. (单选题) 下列哪项属于双字寻址( )(本题2.0分)A. QW1B. V1.0D. MD28答案: D解析: 无12. (单选题) 在顺序控制继电器指令中的操作数n,它所能寻址的寄存器只能是( )(本题2.0分)A. SB. MC. SMD. T答案: A解析: 无13. (单选题) 无条件子程序返回指令时( )(本题2.0分)A. CALLB. CRETC. RETD. SBT答案: C解析: 无14. (单选题) 段译码指令的梯形图指令的操作码是( )(本题2.0分)B. ENCOC. SEGD. TRUNC答案: C解析: 无15. (单选题) 对S7-200系列PLC,两个16位数整数相乘,产生一个32位的输出结果,应采用哪种指令?( )(本题2.0分)A. *IB. *DC. *RD. MUL答案: D解析: 无16. (单选题) S7-200PLC,数据块数据传送,可采用哪种指令?( )(本题2.0分)A. BMBB. MOVBC. SLBD. PID答案: A17. (单选题) 子程序可以嵌套,嵌套深度最多为( )层。

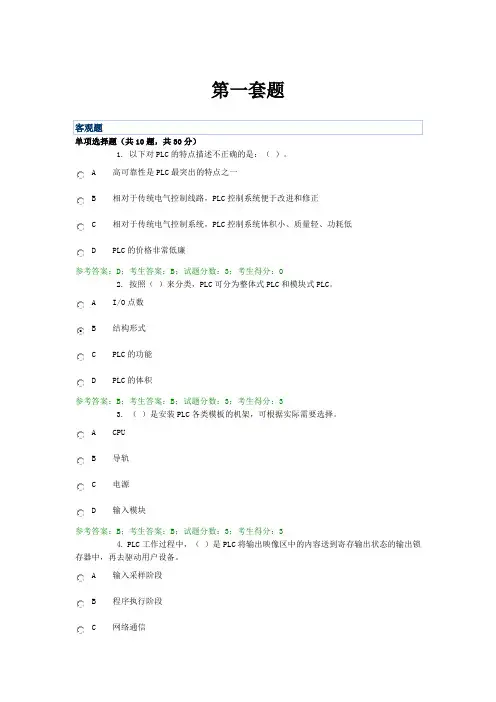

国家开放大学《可编程控制器应用》期末考试复习题及参考答案

国家开放大学《可编程控制器应用》期末考试复习题及参考答案

第一套题单项选择题（共10题，共30分）1. 以下对PLC的特点描述不正确的是：（）。

A 高可靠性是PLC最突出的特点之一B 相对于传统电气控制线路，PLC控制系统便于改进和修正C 相对于传统电气控制系统，PLC控制系统体积小、质量轻、功耗低D PLC的价格非常低廉参考答案：D；考生答案：B；试题分数：3；考生得分：02. 按照（）来分类，PLC可分为整体式PLC和模块式PLC。

A I/O点数B 结构形式C PLC的功能D PLC的体积参考答案：B；考生答案：B；试题分数：3；考生得分：33. （）是安装PLC各类模板的机架，可根据实际需要选择。

A CPUB 导轨C 电源D 输入模块参考答案：B；考生答案：B；试题分数：3；考生得分：34. PLC工作过程中，（）是PLC将输出映像区中的内容送到寄存输出状态的输出锁存器中，再去驱动用户设备。

A 输入采样阶段B 程序执行阶段C 网络通信D 输出刷新阶段参考答案：D；考生答案：D；试题分数：3；考生得分：35. PLC的语句指令中，（）为执行该操作所需要的信息，即告诉CPU用什么去做。

A 标识符B 参数C 操作码D 操作数参考答案：D；考生答案：D；试题分数：3；考生得分：36. S7-200的CPU22X系列的PLC有三种类型的定时器，其中（）可用于累计许多时间间隔。

A 通电延时定时器（TON）B 断电延时定时器（TOF）C 保持型通电延时定时器（TONR）参考答案：C；考生答案：C；试题分数：3；考生得分：37. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。

A 输入继电器的文字符号是IB 输入继电器的触点可以无限制使用C 输入继电器的状态仅取决于用户程序的控制D 输入继电器没有线圈但有触点参考答案：C；考生答案：C；试题分数：3；考生得分：38. S7-200 PLC定时器指令中，T36的定时精度为0.01s，如果设定值为100，则其定时时间为（）。
