郑州市实验高级中学物理电功率单元测试卷(解析版)

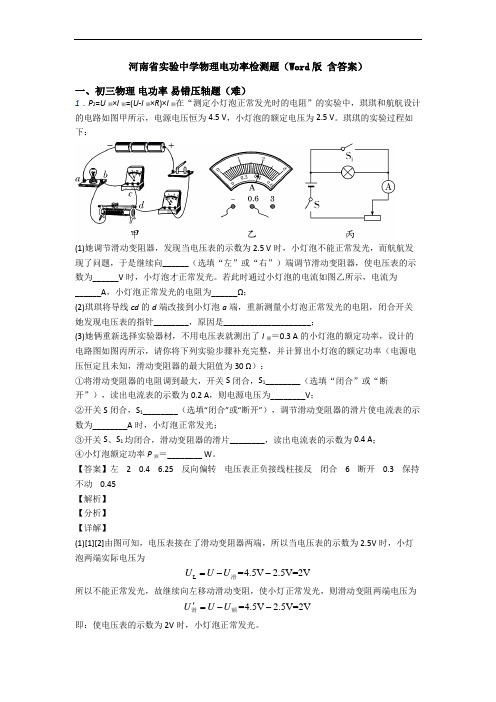

河南省实验中学物理电功率检测题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

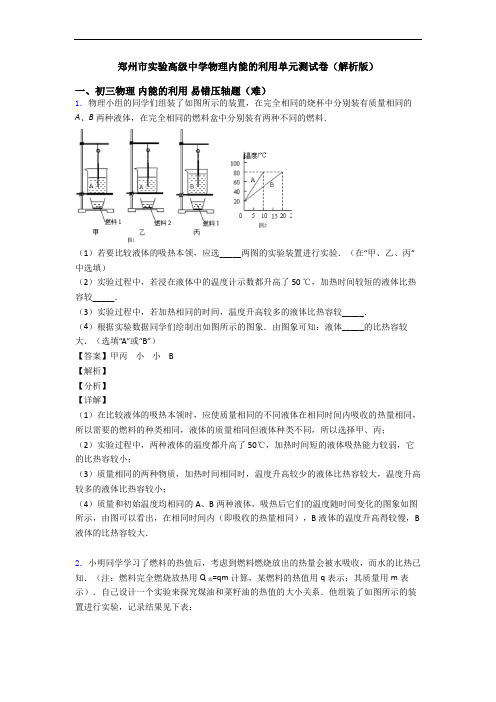

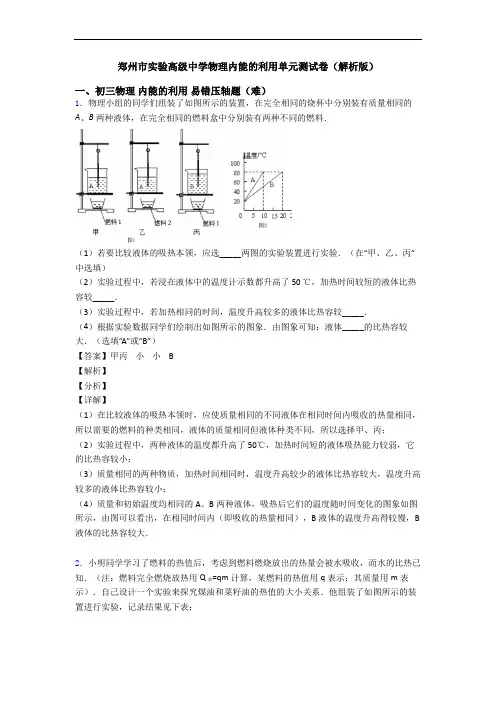

郑州市实验高级中学物理内能的利用单元测试卷（解析版）一、初三物理内能的利用易错压轴题（难）1．物理小组的同学们组装了如图所示的装置，在完全相同的烧杯中分别装有质量相同的A、B两种液体，在完全相同的燃料盒中分别装有两种不同的燃料．（1）若要比较液体的吸热本领，应选_____两图的实验装置进行实验．（在“甲、乙、丙”中选填）（2）实验过程中，若浸在液体中的温度计示数都升高了50 ℃，加热时间较短的液体比热容较_____．（3）实验过程中，若加热相同的时间，温度升高较多的液体比热容较_____．（4）根据实验数据同学们绘制出如图所示的图象．由图象可知：液体_____的比热容较大．（选填“A”或“B”）【答案】甲丙小小 B【解析】【分析】【详解】（1）在比较液体的吸热本领时，应使质量相同的不同液体在相同时间内吸收的热量相同，所以需要的燃料的种类相同，液体的质量相同但液体种类不同，所以选择甲、丙；（2）实验过程中，两种液体的温度都升高了50℃，加热时间短的液体吸热能力较弱，它的比热容较小；（3）质量相同的两种物质，加热时间相同时，温度升高较少的液体比热容较大，温度升高较多的液体比热容较小；（4）质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图象如图所示，由图可以看出，在相同时间内（即吸收的热量相同），B液体的温度升高得较慢，B 液体的比热容较大．2．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=qm计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了如图所示的装置进行实验，记录结果见下表：燃料加热前的水温/℃燃料燃尽后水温/℃煤油2544菜籽油2534（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的_____相同、及_______相同．（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是_______．（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是：______．利用此实验方法计算出的热值将比真实值_____（偏大/偏小）．说说你的看法________ ．【答案】质量水的质量煤油天平偏小燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸【解析】【分析】本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同．【详解】（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大；（3）要控制质量相等，需要用天平来测量；由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些．3．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量也相同．（1）比较不同燃料的热值，应选择_____两图进行实验，实验时要观察_____比较两种燃料的热值大小；比较不同物质的比热容，应选择_____两图进行实验，实验通过_____反映物体吸热的多少．（2）比较不同物质的比热容，选用上图合适装置加热相同一段时间后，液体a升温多，由此可知：质量相同的液体a与b，升高相同的温度时，液体a吸收的热量_____（选填“大于”或“小于”）液体b吸收的热量．（3）若甲图烧杯中为50ml的水，10g酒精完全燃烧温度计示数升高了20℃，求：①水吸收的热量_____J②若酒精完全燃烧放出的热量全部被水吸收，算一算酒精的热值是_____J/kg；③算出的热值比标准值_____（选填“偏大”、“偏小”或“一样”）【答案】甲乙液体升高的温度甲丙加热时间的长短小于 4.2×103J 4.2×105J/kg 偏小【解析】解：（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过液体升高的温度得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间（即比较吸收热量的多少），进而判断两种比热容的大小关系，应选择甲和丙两图进行实验；（2）比较不同物质的比热容，选用甲、丙两实验，加热相同一段时间，两种液体吸收的热量相等；液体a升温多，由c＝Qm t吸可知，a的比热容小；a的比热容小，质量相同的液体a与b，在升高相同的温度时，由Q吸＝cm△t可知，液体a吸收的热量小于液体b吸收的热量．（3）①50ml水的质量为：m＝ρ水V＝1×103kg/m3×50×10﹣6m3＝0.05kg；水吸收的热量：Q吸＝cm△t＝4.2×103J/（kg•℃）×0.05kg×20℃＝4.2×103J；②根据题意可知，Q吸＝Q放，由Q放＝qm可知，酒精的热值为：q＝34.2100.01Q Jm kg放＝＝4.2×105J/kg；③酒精完全放出的热量并没有全部被水吸收，所以算出的热值比标准值偏小．点睛：（1）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，温度计的示数变化相同时，通过比较加热时间比较吸热多少，进而判断两种比热容的大小关系；（2）根据a 、b 液体吸收热量的多少，判断a 、b 液体比热的大小，然后根据比热大小，分析判断质量相同的液体a 与b ，升高相同的温度时，a 与b 吸收热量的关系；（3）①知道水的体积，求出水的质量；根据水的质量、水的比热容、水的初温和末温，利用吸热公式Q 吸＝cm △t 求水吸收的热量；②根据公式Q ＝qm 计算酒精的热值；③在此实验中，酒精燃烧放出的热量大部分未被水吸收．4．如图甲所示，小明在两只相同的烧杯里装入初温和质量均相同的水和食用油，用规格相同的电加热器给它们加热，比较它们吸热的情况．（1）在此实验中，除了图甲中所示的器材外，还需要_____，由于水和食用油吸收热量的多少不便用仪器测量，可根据_____来反应吸收热量的多少．（2）经过思考，小明想到了比较不同物质吸热本领的两种方法，①质量相同的不同物质，升高相同的温度，吸收热量多的，吸热能力_____；②质量相同的不同物质，吸收相同的热量，温度变化小的，吸热能力_____．（以上两空均选填“强或弱”）在物理学中，用_____表示不同物质的这种性质的差别．（3）图乙是小明根据实验数据绘制的图象，则食用油的比热容是_____J/（kg•℃）．（已知水的比热容为4.2×103J/（kg•℃））【答案】秒表 加热时间的长短 强 强 比热容 2.1×103【解析】【分析】【详解】（1）根据表中物理量可知，除了图甲中所示的器材外，还需要测量时间的工具：秒表，由于水和食用油吸收热量的多少不便用仪器测量，可根据加热时间的长短来反应吸收热量的多少．（2）依据Q c m t∆＝ 可知：判断a 、b 两种物质吸热本领的大小，有两种方法：①可判断两种物质在升高相同温度的情况下，所用时间的多少．用时较多的，说明吸收的热量多，则吸热能力强．②可判断两种物质在吸收相同热量的情况下，升高温度的多少．温度升高较小的，则吸热能力强．在物理学中，用比热容表示不同物质的这种性质的差别．（3）水与食用油的质量相等，设为m ，由图可知，水在12min 内吸收的热量：Q c m Δt 水吸水水＝，则食用油在6min 内吸收的热量Q c m Δt 油吸油油＝，由图可知：t t ∆∆水油＝，由于用规格相同的电加热器给它们加热，则Q 2Q 水吸油吸＝，即：c m Δt 2c m Δt 水水油油＝，所以，3311 c c 4.210J /kg ? 2.110J /kg ?22⨯⨯⨯油水＝＝（℃）＝（℃）． 【点睛】（1）根据表中数据可知需要的测量工具；（2）依据c m tQ ＝可知：判断a 、b 两种物质吸热本领的大小，有两种方法：①可判断两种物质在升高相同温度的情况下，所用时间的多少．用时较多的，说明吸收的热量多，则比热较大．②可判断两种物质在吸收相同热量的情况下，升高温度的多少．温度升高较多的，则比热较小．（3）根据Q ＝cm△t 得出水与食用油吸收的热量，根据加热时间得出吸收的热量和温度的变化即可得出食用油的比热容．5．物理实验中，对于一些不易直接测量的物理量，通常利用相关的物理效应间接比较其大小．（1）如图所示是“探究物体动能的大小与什么因素有关”的实验，该实验中“物体动能的大小”是通过________ 来反映的；（2）如图所示是“比较不同燃料热值”的实验，该实验中“燃料燃烧放出热量的多少”是根据________ 来比较的；（3）如图所示是“研究电流做功多少与电压关系”的实验，该实验中“电流做功的多少”是根据________来比较的．【答案】木块被推的距离 水升高的温度 小灯泡的亮度【解析】【分析】【详解】（1）小球从斜面上滚下，小球撞击物块运动越远，小球对物块做功越多，原来小球的动能越多，所以球动能的大小是通过木块被推的距离体现的；（2）热值是指单位质量的燃料完全燃烧放出的热量，因此燃料燃烧放出热量的多少是根据水升高的温度比较的；（3）“研究电流做功多少与电压关系”的实验中，电流做功的多少是根据小灯泡的亮度来比较的；故答案为（1）木块被推的距离；（2）水升高的温度；（3）小灯泡的亮度；6．如图所示，甲、乙、丙三图中的装置相同，燃料的质量都是10g，烧杯内的液体初温相同．当燃料燃烧完时（烧杯内的液体均未沸腾），立即读取相应温度计的读数，分别为T 甲、T乙和T丙，且有T甲＞T乙＞T丙．（1）在实验中，三个烧杯中a、b液体的（选填“质量”或“体积”）必须相同；（2）比较不同物质的比热容，应选择两图进行实验，实验液体a的比热容x水与实验液体b的比热容c b相比，有c a c b（选填“＞”、“=”或“＜”）；（3）比较不同物质的热值，应选择两图进行实验，实验燃料1的热值q1与实验燃料2的热值q2相比，有q1 q2（选填“＞”、“=”或“＜”）；（4）在甲装置中，若燃料为酒精，烧杯内的液体为质量为200g的水，点燃燃料直至燃烧完，温度计的示数由20℃上升到70℃，再结合“10g”燃料这一数据，计算出燃料的热值，通过实验算出的热值与实际相比（选填“偏大”或“偏小”），理由是：．【答案】（1）质量；（2）甲、丙；＜；（3）甲、乙；＞；（4）小；存在热散失【解析】试题分析：（1）根据控制变量法的要求，根据所探究的问题，确定需要控制的变量；（2）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系；（3）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；（4）存在热散失，燃料燃烧放出的热量没有全部被液体吸收，测得的热值会偏小．解：（1）根据控制变量法的要求，在实验中，三个烧杯中a、b液体的质量必须相同；（2）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系，应选择甲丙两图进行实验；甲、丙所示实验中所用燃料种类与质量相同，则燃料燃烧释放的热量相等，即Q甲=Q丙，燃料燃烧释放的热量被烧杯中的液体吸收，则Q a=Q b，甲、丙两实验烧杯中液体的初温相等，末温T甲＞T丙，则△t甲＞△t丙，即△t a＞△t b，因为Q a=Q b，m相等，△t a＞△t b，Q=cm△t，所以由c=可知，c a＜c b．（3）为了比较热值大小，要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲乙两图进行实验；由题意在，甲、乙两实验烧杯中液体的初温相等，末温T甲＞T乙，则△t甲＞△t乙，由图甲、乙所示实验可知，两烧杯中的液体种类即比热容c、质量m都相等，由热量公式Q=cm△t可知，Q甲＞Q乙，燃料燃烧释放的热量被烧杯中的液体吸收，则燃料释放的热量Q1＞Q2，由于甲乙两实验所使用的燃料质量m相同而种类不同，由Q=mq可知，q1＞q2．（4）因为存在热散失，燃料燃烧放出的热量没有全部被水吸收，所以测得的热值会偏小．故答案为：（1）质量；（2）甲、丙；＜；（3）甲、乙；＞；（4）小；存在热散失．7．某同学学习了燃料的热值后，自己设计了一个实验探究煤油和菜籽油的热值大小关系。

郑州中学物理电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯。

小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V，为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究。

(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)。

_______(2)闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值_______(最大／最小)处。

(3)闭合开关S后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是_____________。

(4)排除故障后，调节滑动变阻器的滑片P直至电压表的示数为__________V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为__________w。

(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较。

①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶。

②同时在三张纸的上表面各轻轻布撒30粒芝麻。

③同时将三张纸腾空倒置1min。

④将三张纸翻转，数出A、B、C三种类型粘胶上残留的芝麻数量，见下表。

粘胶类型A B C残留的芝麻数量22812为达到最佳的灭蚊效果，小明应选用的粘胶类型为_______。

【答案】最大灯座断路 2.5 4.5 A【解析】【分析】【详解】(1)[1]小灯泡的额定电压为2.5V，电压表选0～3V的量程，且与灯泡并联；电流表与灯泡串联，注意电流从电表的正接线柱流入、负接线柱流出；如下图(2)[2]闭合开关S前，为了保护电路，滑片P应放在使滑动变阻器接入电路的阻值最大处。

第十八章《电功率》单元测试题 (3)一、单选题1．如图所示的电路中，电源两端的电压保持不变，为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大2．( ·抚顺)（多选）如图甲所示，电源电压保持12V不变，电压表量程为0～15V，电流表量程为0～0.6A．第一次只闭合开关S、S1，将滑片P从B端移动到A端。

第二次只闭合开关S、S2，将滑片P从B端向A端移动，直至小灯泡正常发光。

图乙是这两次实验过程中绘制的电流表与电压表示数的关系图象。

下列说法正确的是（）A．R0的阻值为10ΩB．小灯泡的额定功率为2.5WC．滑动变阻器的最大阻值为20ΩD．两次实验中，电路的最大功率为6W3．如图所示的电路，电源电压保持不变，R为定值电阻。

下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小C．开关闭合后，滑片P向右移动的过程中，R的功率变大D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小4．( ·大连)（多选）如图所示电路中，定值电阻R1和R2的阻值相同，闭合开关S1，电流表、电压表均有示数，再闭合开关S2．下列说法正确的是（）A．电路的总电流变小B．通过R2的电流的变化量小于通过R1的电流C．R2两端电压的变化量与滑动变阻器两端电压的变化量相等D．使电流表恢复到原来的示数，应将滑动变阻器的滑片P向b端移动5．如图所示，干路上的电流I恒为1A不变，滑动变阻器规格为“ 15Ω 1A”，小灯泡L上标有“6V，3W”字样．忽略温度对小灯泡阻值的影响，则（）A．小灯泡L正常发光时，滑动变阻器接入电路的电阻为6ΩB．当滑片P移到最左端时，通过小灯泡的电流为1AC．在滑片P向左移动过程中，并联电路两端电压会减小D．在滑片P向左移动过程中，并联电路消耗的总功率会增大6．如图所示，关于这个电能表，下列叙述正确的是（）A．电能表是测量电功率的仪表B．220V表示电能表应该接在220V的电路中使用C．电能表的示数是9716kW•hD．2500r/kW•h表示电能表的转盘每转1转，消耗的电能是2500kW•h7．清华大学的虞昊教授致力于第三代照明技术一LED灯的普及工作。

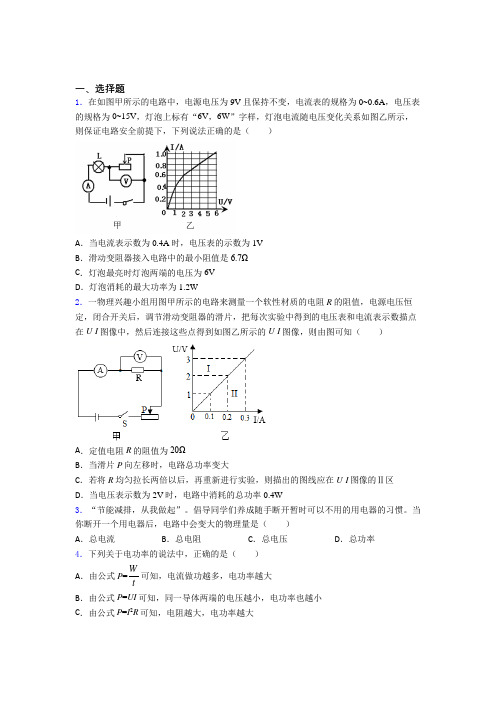

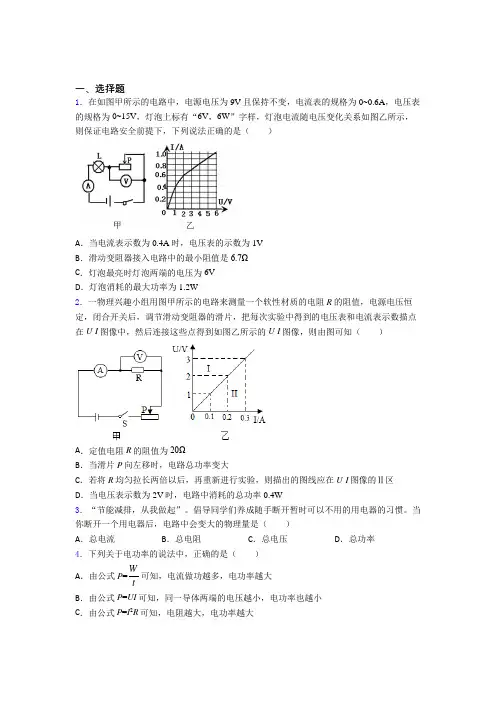

一、选择题1．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0~0.6A，电压表的规格为0~15V，灯泡上标有“6V，6W”字样，灯泡电流随电压变化关系如图乙所示，则保证电路安全前提下，下列说法正确的是（）A．当电流表示数为0.4A时，电压表的示数为1VB．滑动变阻器接入电路中的最小阻值是6.7ΩC．灯泡最亮时灯泡两端的电压为6VD．灯泡消耗的最大功率为1.2W2．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W3．“节能减排，从我做起”。

倡导同学们养成随手断开暂时可以不用的用电器的习惯。

当你断开一个用电器后，电路中会变大的物理量是（）A．总电流B．总电阻C．总电压D．总功率4．下列关于电功率的说法中，正确的是（）A．由公式P=Wt可知，电流做功越多，电功率越大B．由公式P=UI可知，同一导体两端的电压越小，电功率也越小C．由公式P=I2R可知，电阻越大，电功率越大D．由公式2UPR=可知，电阻越大，电功率越小5．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡消耗的电能B．测小灯泡产生的热量C．测小灯泡的实际电功率D．以上都不对6．下列不是电功率单位的是（）A．焦耳每秒（J/s）B．千瓦（kW）C．瓦特（W）D．千瓦时（kW •h）7．左表是小东家电饭煲铭牌的部分信息，右表是小东家电能表的示数。

把电饭煲接在家庭电路中使用时，下列说法正确的是（）额定电压220V频率50Hz额定功率高挡1800W 中挡1200W 低挡500WA．电饭煲正常工作时电热丝两端电压，低档比高档时小B．电饭煲正常工作时电热丝阻值，中档比低挡时大C．小东家电能表当前的示数为73256kW h⋅D．若家中只接入电饭煲，在高挡正常工作20min，电能表示数将变成7326.2kW h⋅8．生活中的许多现象都与物理知识息息相关，以下描述中符合生活实际的是（）A．一节新电池的电压为2V B．白炽灯的正常工作电流约为0.1AC．家用彩电的电功率约为2000W D．成年人的电阻约为36Ω9．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

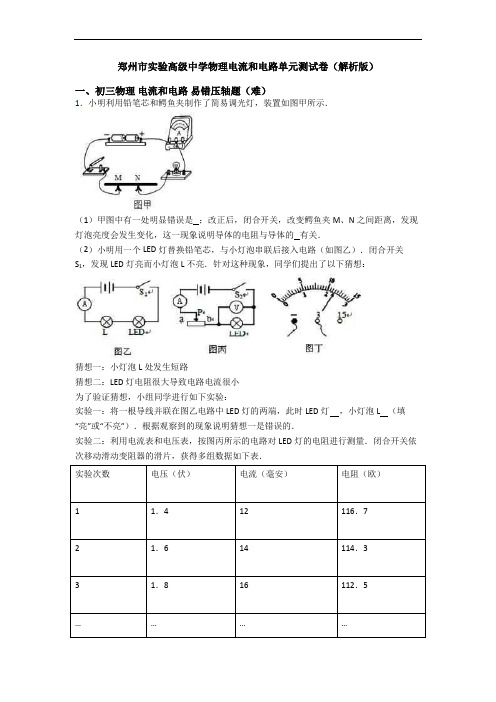

郑州市实验高级中学物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

电功率单元测试题(含答案)（word）一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近 1.2kW?h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近 1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①　另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9×　，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

一、选择题1．一只标有“PZ220—100”字样的白炽灯泡，当其两端电压为110V时，它的实际功率为（不计温度对电阻的影响）（）A．50W B．10W C．75W D．25W2．将“12V6W”的灯泡L1和“12V4W”的灯泡L2串联后接在电压是12V的电路中，则：（）A．L1和L2均正常发光 B．L1比L2亮C．L1比L2暗D．L1和L2一样亮3．冬季室内用的某款超声波加湿器如图所示，图为其内部湿度监测装置的简化电路图，湿敏电阻R的阻值随环境湿度变大而变大。

已知电源两端的电压不变，R0为定值电阻。

闭合开关，当环境湿度增大时，下列判断中正确的是（）A．R的阻值减小，电流表示数变大B．R的阻值增大，电压表示数变大C．电压表示数变小，电流表示数变小D．电路消耗总功率变大4．灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中摘除，L2也不亮C．通过两灯的电流不相等D．通过两灯的电流相等5．一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了（）故障现象可能原因检修方法灯泡不亮1.灯泡的灯丝断了换新灯泡2.灯头内的电线断了换新线并接好3.灯头、开关等处的接线松动，接触不良检查加固A．断路B．通路C．短路D．支路6．商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。

售货员说：微波炉很省电，用它加热食物花不了多少电费。

顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。

上述争论中，顾客混淆的两个概念是（）A ．电压和电流B ．电功率和电流C ．电能和电功率D ．电能和电功7．额定电压相间的电热水壶甲、乙。

额定功率分别为1600W 、1000W ，它们都正常工作时，下列说法中正确的是（ ） A ．甲电热水壶两端的电压较高 B ．电流通过甲电热水壶做功较快 C ．通过两个电热水壶的电流相等D ．相同时间内两个电热水壶消耗的电能一样多8．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V 的电源两端，每一只灯泡的实际电阻和实际功率分别为（ ）A ．10Ω 0.9WB ．6Ω 0.9WC ．10Ω 1.8WD ．6Ω 1.5W9．研究电流通过导体产生热量的影响因素时，设计了如下四个实验装置，已知12R R ，则能研究热量与电阻、电流、通电时间关系的装置是（ ）A ．B ．C ．D ．10．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（）A．甲图用电器总电阻过大B．甲图支路过多C．乙图发生了短路D．乙图灯泡断路11．下列关于实验电路图，其中说法正确的是A．甲图可以多次测量小灯泡的电功率并能通过求平均值来减小误差B．乙图可以探究灯泡的电功率和电流的关系，并能够进行多次实验找出规律C．丙图可以探究灯泡的电功率和电压的关系，但不能进行多次实验找出规律D．丁图既可以用来测定值电阻的阻值，也可以用来探究电流和电压的关系12．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）A．M接A，N接BB．M接A，N接DC．M接C，N接BD．M接C，N接D二、填空题13．垃圾分类新时尚，采用垃圾发电的方式处理垃圾，不仅解决了垃圾污染问题，而且还提供了大量能源。

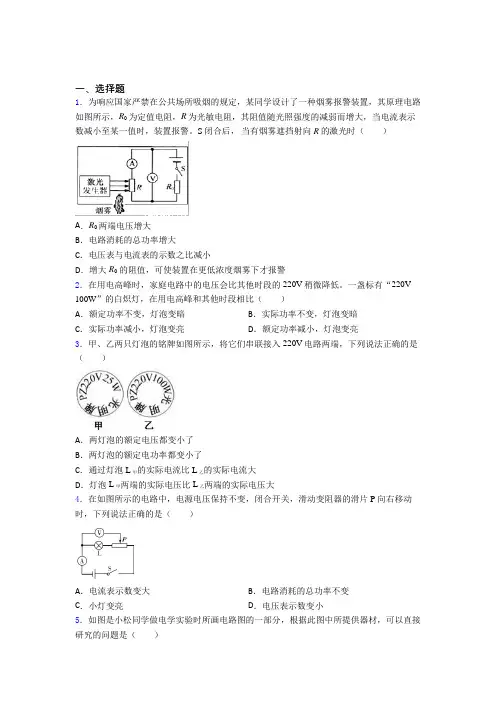

一、选择题1．为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0 为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。

S闭合后，当有烟雾遮挡射向R的激光时（）A．R0 两端电压增大B．电路消耗的总功率增大C．电压表与电流表的示数之比减小D．增大R0的阻值，可使装置在更低浓度烟雾下才报警2．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。

一盏标有“220V 100W”的白炽灯，在用电高峰和其他时段相比（）A．额定功率不变，灯泡变暗B．实际功率不变，灯泡变暗C．实际功率减小，灯泡变亮D．额定功率减小，灯泡变亮3．甲、乙两只灯泡的铭牌如图所示，将它们串联接入220V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．通过灯泡L甲的实际电流比L乙的实际电流大D．灯泡L甲两端的实际电压比L乙两端的实际电压大4．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表示数变大B．电路消耗的总功率不变C．小灯变亮D．电压表示数变小5．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡消耗的电能B．测小灯泡产生的热量C．测小灯泡的实际电功率D．以上都不对6．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻0R为保护电阻；显示仪是由电流表或电压表改装而成。

在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越小C．热敏电阻R随着温度的升高阻值增大D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大7．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

一、选择题1．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。

B．通电后，甲图中A、B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大2．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。

下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多3．小强家有额定电压相同的微波炉、洗衣机、电视机各一台，按照每度电0.5元的计费标准，将这三台用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。

则下列四个选项中，判断正确的是（）①在日常使用过程中，微波炉工作时消耗的电能最多②正常工作时，洗衣机的额定功率大于电视机的额定功率③正常工作时，电流通过三台用电器做功一样快④正常工作时，电视机的电流最小A．只有①②正确B．只有②④正确C．只有③④正确D．只有①③正确4．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡消耗的电能B．测小灯泡产生的热量C．测小灯泡的实际电功率D．以上都不对5．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大6．小明家中的电能表表盘示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．小明家已经消耗的电能是2016.5JC．电能表铝盘转了300转，则用电器消耗了0.1kW•h的电能D．小明家所有用电器同时工作，总功率不得超过2200W7．下列用电器额定功率都相同，当它们在额定电压下工作，在相同时间内，电流产生的热量最多的是（）A．空调B．电热水壶C．洗衣机D．吸尘器8．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（ ）A ．电阻大B ．功率大C ．功率小D ．电流小9．把标有“4V 8W ”的灯泡1L 和“2V 2W ”的灯泡2L 串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则正确的是（ ）A ．电源电压为4VB ．电路中的电流为2AC ．两灯泡的总功率为10WD ．灯1L 的实际功率大于灯2L 的实际功率10．如图所示电路，电源电压恒定，灯丝电阻不变，闭合开关S ，在变阻器划片移动过程中，电流表的最小示数是0.2A ，电压表的最大示数是4V ，灯L 的最大电功率与最小电功率之比为9：4，则（ ）A ．电源电压是6VB ．灯的阻值是40ΩC ．电路消耗的最小功率是0.8WD ．电路消耗的最大功率是14.4W 11．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（ ）A ．甲、乙两次实验都应用了控制变量法和转换法B ．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C ．乙实验是为了研究电流产生的热量与电阻的关系D ．甲实验是为了研究电流产生的热量与电流的关系12．如图甲为探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两烧瓶中盛有等质量的煤油，电热丝R 1、R 2的电压与电流关系如图乙，则（ ）A ．R 1的阻值较大B．通过R2的电流较大C．通电一段时间后，R2瓶中温度计的示数变化较大D．若用水代替煤油实验效果会更好二、填空题13．养生壶的原理如图所示，它有加热和保温两挡。
