九年级物理实验题专题复习电功率

电功率要点一、电功1.概念：电流所做的功叫做电功，电能转化为其他形式的能的过程也可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功。

2.计算：电流通过导体做的电功等于导体两端的电压、通过导体的电流和通电时间的乘积。

即：电功=电压×电流×通电时间 。

可表示为：W UIt =3.单位：焦耳（J ） 11V A =1J s N m =⋅⋅⋅要点诠释：1.电流通过电灯时，电流做功，灯丝灼热发光,，电能转化为内能和光能；电吹风通入电流，电流做功，把电能转化成内能和机械能；电热水瓶，通过电流做功，利用电能把水烧开，把电能转化成内能；洗衣机利用电能，通过电流做功，把电能转化为机械能和内能，把衣物洗净。

2. 根据W=UIt 和欧姆定律有：其中W=UIt 是普遍适用的；而只适用于纯电阻电路。

（纯电阻电路：将电能全部转化为内能的电路） 考点一、电能的转化例1.用电器是将电能转化为其他形式能的器件，下列用电器中，利用电能转化为机械能的是（ C ）A ．电熨斗B ．电灯C ．洗衣机D ．电视机【变式】如图所示的家用电器中主要是将电能转化为内能的是（ A ）考点二、电功的计算例2. 一个额定电压为12V 的小型电动机正常工作时，测得通过电动机的电流是0.5A ，工作10min ，电流做功为 3600 J 。

【变式】加在导体两端的电压为3V ，通电2min ，电流所做的功为360J ，则通过这导体的电流是（ D ）A ．180AB ．120AC ．600AD ．1A例3-1.把两段阻值相等的电热丝串联后接在电源上，在时间t 内电流做功W 1若把这两段电热丝并联后接在同一电源上，在时间t 内电流做功为W 2，则W 1与W 2之比是（ C ）A ．4：1B ．2：1C ．1：4D ．1：2例3-2. （多选）如图所示，四只相同的灯泡分成甲、乙两组，分别接上电压相同的电源，如果甲、乙两组灯泡消耗的电能相等，则（ AC ）A ．通过L 1与L 3的电流比是1：2B ．L 1与L 3两端的电压比是2：1C ．甲组与乙组通电时间比是4：1D ．甲组与乙组的总电阻之比是1：4【变式】1、如图所示的电路中，R 1＞R 2。

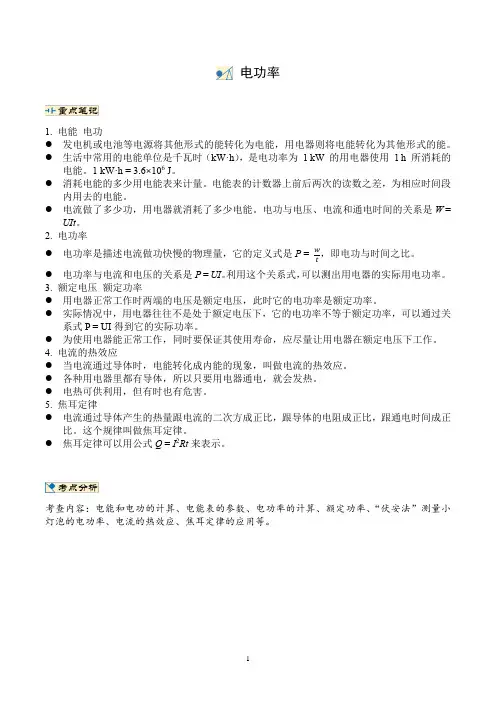

电功率1. 电能电功●发电机或电池等电源将其他形式的能转化为电能，用电器则将电能转化为其他形式的能。

●生活中常用的电能单位是千瓦时（kW·h），是电功率为1 kW 的用电器使用1 h 所消耗的电能。

1 kW·h = 3.6×106 J。

●消耗电能的多少用电能表来计量。

电能表的计数器上前后两次的读数之差，为相应时间段内用去的电能。

●电流做了多少功，用电器就消耗了多少电能。

电功与电压、电流和通电时间的关系是W =UIt。

2. 电功率●电功率是描述电流做功快慢的物理量，它的定义式是P = w，即电功与时间之比。

t●电功率与电流和电压的关系是P = UI。

利用这个关系式，可以测出用电器的实际用电功率。

3. 额定电压额定功率●用电器正常工作时两端的电压是额定电压，此时它的电功率是额定功率。

●实际情况中，用电器往往不是处于额定电压下，它的电功率不等于额定功率，可以通过关系式P = UI得到它的实际功率。

●为使用电器能正常工作，同时要保证其使用寿命，应尽量让用电器在额定电压下工作。

4. 电流的热效应●当电流通过导体时，电能转化成内能的现象，叫做电流的热效应。

●各种用电器里都有导体，所以只要用电器通电，就会发热。

●电热可供利用，但有时也有危害。

5. 焦耳定律●电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。

这个规律叫做焦耳定律。

●焦耳定律可以用公式Q = I2Rt来表示。

考查内容：电能和电功的计算、电能表的参数、电功率的计算、额定功率、“伏安法”测量小灯泡的电功率、电流的热效应、焦耳定律的应用等。

电能和电功1．用电器消耗电能的过程，实质上是电能转化为________的过程。

有多少________能转化为其他形式的能量，我们就说电流做了多少功。

电流________叫做电功。

2．关于电流做功过程中的能量转化，下列说法中错误的是（）A．电动机主要是把电能转化为机械能B．白炽灯主要是把电能转化为内能C．给蓄电池充电是化学能转化为电能D．电炉主要是把电能转化为内能3．一个电能表，表盘上标明“720 revs /（kW · h）”，当接在这个电能表上的用电器消耗0.5kW · h 的电能，电能表上的转盘转过________转。

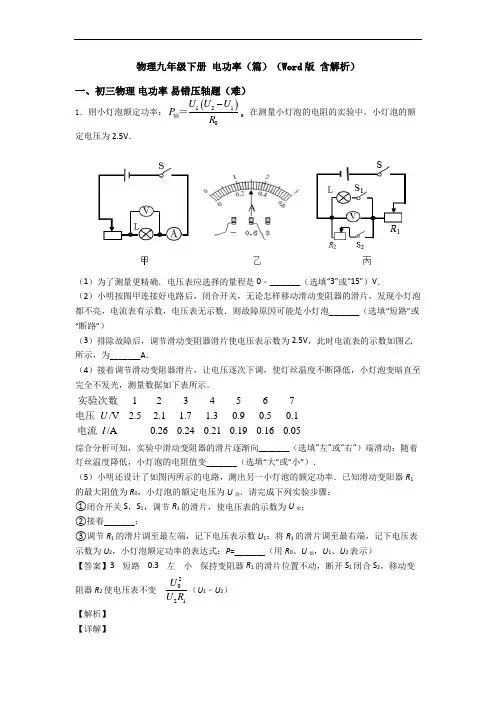

物理九年级下册电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．则小灯泡额定功率：()121U U UPR-额＝。

在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V．（1）为了测量更精确．电压表应选择的量程是0﹣_______（选填“3”或“15”）V．（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡_______（选填“短路”或“断路”）（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为_______A．（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示．1234567/V 2.5 2.1 1.7 1.30.90.50.1/A0.260.240.210.190.160.05UI实验次数电压电流综合分析可知，实验中滑动变阻器的滑片逐渐向_______（选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_______（选填“大”或“小”）．（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；②接着_______；③调节R1的滑片调至最左端，记下电压表示数U1；将R1的滑片调至最右端，记下电压表示数为U2，小灯泡额定功率的表达式：P=_______（用R0、U额，U1、U2表示）【答案】3 短路 0.3 左小保持变阻器R1的滑片位置不动，断开S1闭合S2，移动变阻器R2使电压表不变221UU R（U1﹣U2）【解析】【详解】（1）灯的额定电压为3V ，故为了测量更精确电压表应选择的量程是0﹣3V ．（2）若小灯泡短路，灯不亮，电路为通路，电流表有示数，电压表没有示数，符合题意； 若小灯泡断路，则电压表串联在电路中，电流表没有示数，电压表与电源连通测电源电压有示数，不符合题意；所以故障原因可能是小灯泡短路；（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V ，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，读数为0.3A ；（4）根据表中数据，电路中的电流越来越小，由欧姆定律，电路的总电阻越来越大，故实验中滑动变阻器的滑片逐渐向左端滑动； 根据由欧姆定律的变形式U R I=，计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω，所以随着灯丝温度降低，小灯泡的电阻值变小； （5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R 1的最大阻值为R 0，小灯泡的额定电压为U 额．请完成下列实验步骤：①闭合开关S ，S 1，调节R 1的滑片，使电压表的示数为U 额；②接着，保持变阻器R 1的滑片位置不动，再断开S 1闭合S 2，移动变阻器R 2使电压表示数不变；根据等效替代的原理知，此时R 2=R L ；③将R 1的滑片P 调至最左端，记下电压表的示数为U 1；再将R 1的滑片P 调至最右端，记下电压表的示数为U 2，在③中，将R 1的滑片P 调至最左端，R 1连入电路中的电阻为0，电压表的示数为U 1即为电源电压；再将R 1的滑片P 调至最右端，此时两变阻器串联，电压表的示数为U 2，即为R 2的电压，根据串联电路电流相等和欧姆定律可得：21220U U U R R -=， 解得： 22012U R R U U ； 根据2U P R=得小灯泡额定功率的表达式： ()222122220012==U U U P U U U R U R R U U =--额额额． 【点睛】2．重点是测量小灯泡电阻和电功率的实验，难点是最后一问缺少电流表时，结合滑动变阻器R 1的最大阻值，根据最后两次电压表的示数差可知滑动变阻器R 1的的电压，再结合欧姆定律把R 2表示出来，进而得出功率的表达式．体会实验中利用了等效法。

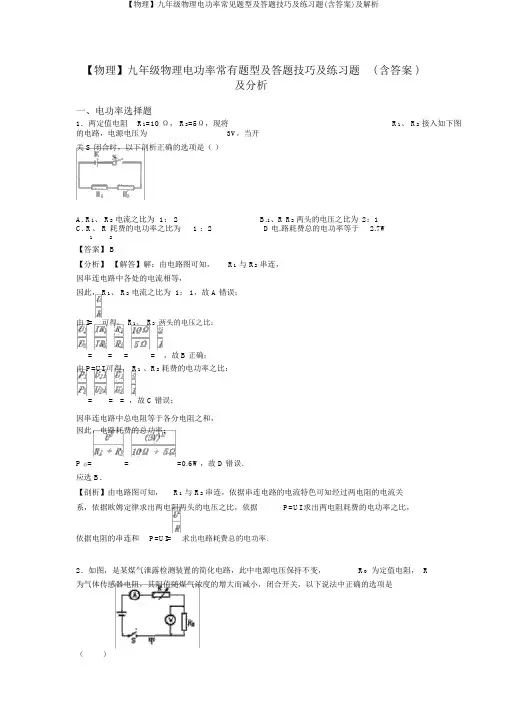

【物理】九年级物理电功率常有题型及答题技巧及练习题 ( 含答案 )及分析一、电功率选择题1．两定值电阻R1=10 Ω， R2=5Ω，现将R1、 R2接入如下图的电路，电源电压为3V，当开关 S 闭合时，以下剖析正确的选项是（）A. R1、 R2电流之比为 1： 2B.1、R R2两头的电压之比为2：1C. R、 R 耗费的电功率之比为 1 ：2D电.路耗费总的电功率等于 2.7W12【答案】 B【分析】【解答】解：由电路图可知，R1与 R2串连，因串连电路中各处的电流相等，因此， R1、 R2电流之比为1： 1，故 A 错误；由 I=可得，R1、R2两头的电压之比：== ==，故B正确；由 P=UI 可得， R1、R2耗费的电功率之比：== = ，故 C错误；因串连电路中总电阻等于各分电阻之和，因此，电路耗费的总功率：P 总===0.6W，故 D 错误．应选 B．【剖析】由电路图可知，R1与 R2串连，依据串连电路的电流特色可知经过两电阻的电流关系，依据欧姆定律求出两电阻两头的电压之比，依据P=UI 求出两电阻耗费的电功率之比，依据电阻的串连和P=UI=求出电路耗费总的电功率．2．如图，是某煤气泄露检测装置的简化电路，此中电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，以下说法中正确的选项是（）A.煤气密度增大时，电流表的示数将变小B.煤气密度增大时，电压表的示数将变小C.煤气密度减小时，电路耗费的电功率将变小D.煤气浓度减小时，电压表与电流表示数的比值略变大【答案】 C【分析】【解答】解：（ 1）当煤气密度增大时，气体传感器电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，即电流表的示数变大，故 A 不正确；∵U=IR，∴定值电阻R0两头的电压变大，故 B 不正确；2）当煤气密度减小时，气体传感器电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，∵P=UI，且电源的电压保持不变，∴电路耗费的电功率将变小，故C 正确；∵电压表与电流表示数的比值等于定值电阻R0的阻值，∴电压表与电流表示数的比值不变，故 D 不正确．应选C．【剖析】依据题意得出煤气密度变化时气体传感器电阻的变化，电路中总电阻的变化，根据欧姆定律可知电流表示数的变化和电压表示数的变化，依据 P=UI 可知电路耗费电功率的变化，利用欧姆定律可知电压表与电流表示数比值的变化．3．有两只灯泡L1、 L2，分别标有“ 220V（100W”和“ 220V（40W”的字样。

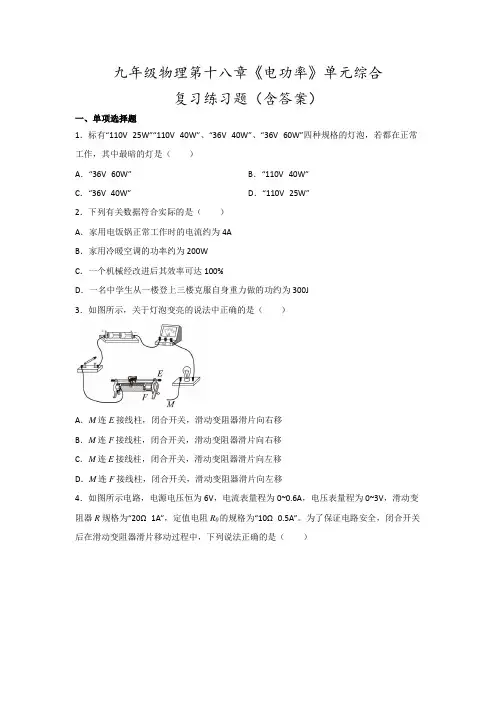

九年级物理第十八章《电功率》单元综合复习练习题（含答案）一、单项选择题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J3．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移4．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为“20Ω1A”，定值电阻R0的规格为“10Ω0.5A”。

为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（）A．变阻器R接入电路阻值变化范围为2Ω~20ΩB．电流表示数允许变化范围是0.2A~0.5AC．电路消耗的最小电功率为1.2WD．电阻R0消耗的最小电功率为0.9W5．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能6．用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。

以下说法中不正确的是（）A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体7．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次8．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W 9．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2PB．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25PD．当它消耗的电能增加时，它的功率一定增大10．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。

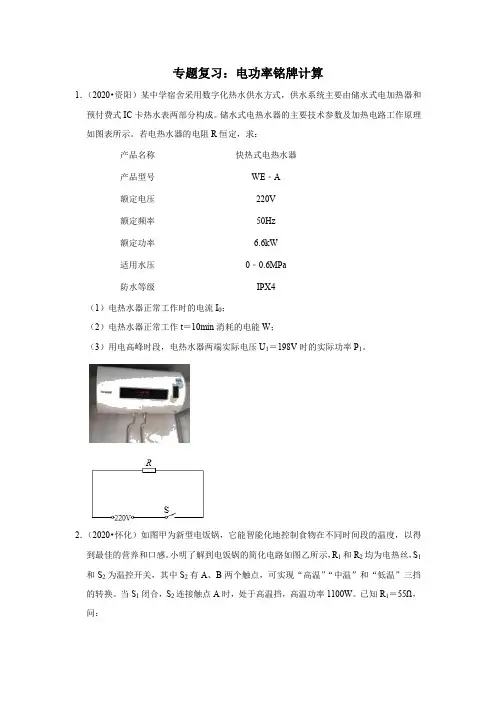

专题复习：电功率铭牌计算1．（2020•资阳）某中学宿舍采用数字化热水供水方式，供水系统主要由储水式电加热器和预付费式IC卡热水表两部分构成。

储水式电热水器的主要技术参数及加热电路工作原理如图表所示。

若电热水器的电阻R恒定，求：产品名称快热式电热水器产品型号WE﹣A额定电压220V额定频率50Hz额定功率 6.6kW适用水压0﹣0.6MPa防水等级IPX4（1）电热水器正常工作时的电流I0；（2）电热水器正常工作t＝10min消耗的电能W；（3）用电高峰时段，电热水器两端实际电压U1＝198V时的实际功率P1。

2．（2020•怀化）如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。

小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。

当S1闭合，S2连接触点A时，处于高温挡，高温功率1100W。

已知R1＝55Ω，问：（1）处于高温挡时电饭锅正常工作时电路中的总电流是多大？（2）求电阻R2的阻值。

（3）当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率。

（4）如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅消耗的电能。

3．（2020•盘锦）在比较不同物质吸热情况的实验中，用额定功率为250W的电加热器分别对质量相等的水和食用油加热2min，电加热器均正常工作。

记录的数据如下表所示。

[忽略汽化对质量的影响，c水＝4.2×103J/（kg•℃）]求：（1）给水加热时电加热器消耗的电能。

（2）若电加热器对水加热的效率为84%，水吸收的热量。

（3）食用油的质量。

物质初温/℃末温/℃水1838食用油1868 4．（2020•锦州）某品牌电热水壶的额定电压为220V，额定功率为1000W．在标准大气压下，该电热水壶正常工作时将1.2L、初温为20℃的水烧开。

九年级上册物理《电功率》专题训练题目类型1.灯泡亮度的判断解题关键：灯泡的亮度是由灯泡的实际功率决定的，实际功率越大，灯泡就越亮。

（1）当灯泡正常发光时，灯泡的实际电压等于其额定电压，灯泡的实际功率等于其额定功率，则额定功率大的灯泡亮。

（2）当灯泡不正常发光时，有以下两种情况（假设灯泡的电阻不变，灯泡的电阻可由灯泡的额定电压和额定功率通过R=U2额/P额计算得到）：①若灯泡串联，由P实=I2实R可知，电阻大的灯泡亮。

②若灯泡并联，由P实=U2实/R可知，电阻小的灯泡亮。

2.电功率的比例计算掌握串、并联电路中的几个比例关系：（1）两电阻串联时，由公式P=I2R可知，两电阻功率之比等于电阻之比，即P1:P2=R1:R2。

（2）两电阻并联时，由公式P=U2/R可知，两电阻功率之比等于电阻的反比，即P1:P2=R2:R1。

（3）对同一电阻，电流变化前后的功率之比等于变化前后的电压(电流)平方之比，即：P1:P2=U21:U22=I21:I22。

3.动态电路电功率问题解题思路第一步：若有实物图，应先根据实物图画出对应的电路图。

第二步：结合电路图明确电路的串、并联关系。

第三步：明确电路中电压表、电流表的作用。

第四步：明确滑动变阻器滑片移动时阻值的变化；根据串、并联电路中U、I、R关系的规律、欧姆定律以及电功率的公式进行分析、解答。

4.常见Ⅰ一U图象的解题方法（1）根据图象的形状判断是定值电阻还是非定值电阻的I一U关系图象。

（2）观察图象中的“整点”，即图象与坐标方格“十字”交叉点，该点对应的横纵坐标即为相对应的电流、电压值，利用R=U/I和P=UI可分别求出电阻和电功率。

（3）灵活运用串联电路中电压、电功率与电阻成正比的关系，并联电路中电流、电功率与电阻成反比的关系。

（4）涉及极值问題时，要明确产生极值的原因，弄清什么条件下取最大值，什么条件下取最小值。

5.极值和范围问题求解此类问题要以不烧坏元件(“照顾最小”)为原则，运用串联或并联电路电流、电压、电阻的特点以及欧姆定律、电功率等电学规律列式计算，步骤如下：(1)理清电路图，确定电路的连接方式和电表的测量对象。

九年级电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。

请完成下列问题：实验次数电阻两端电压U1/V灯两端电压U2/V电流I/A小灯泡亮度1 1.00.50.10不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。

分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A．通过灯的电流、B．灯两端的电压、C．灯的实际功率）(3)通过大量的实验研究，我们必须养成一定的科学态度。

比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。

你对小敏此观点的评价是______。

（需说明理由）【答案】或变大 C 错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R 与L 的电压，如图所示电压表V 2已经并联在灯泡L 两端，想在只需将电压表V 1按照电流正极进、负极出的原则并联在定值电阻R 两端，可将电压表V 1的负接线柱与定值电阻R 的右接线柱或者灯泡L 的左接线柱连接即可，如图所示或(2)[2]四次实验灯泡L 两端的电阻分别为21L110.5V 5Ω0.10A U R I === 22L22 1.5V 6.8Ω0.22A U R I ==≈ 23L33 2.5V 8.9Ω0.28A U R I ==≈ 24L44 2.8V 9.3Ω0.30AU R I ==≈ 可知，当通过电流增大使灯丝的温度升高时，灯泡的电阻会变大。

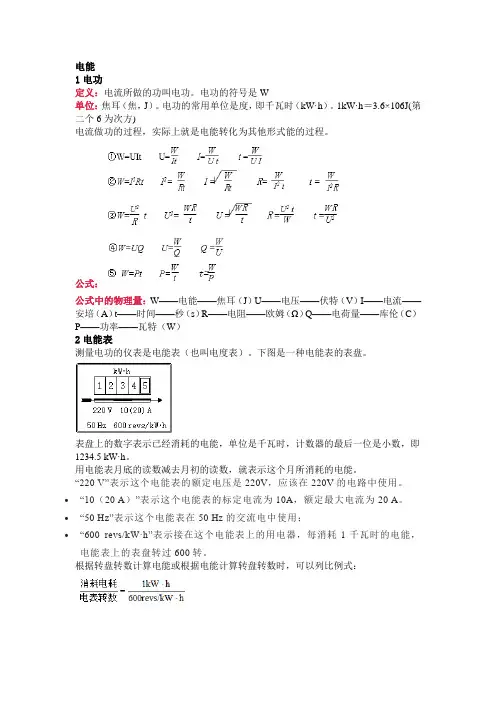

电能1电功定义：电流所做的功叫电功。

电功的符号是W单位：焦耳（焦，J）。

电功的常用单位是度，即千瓦时（kW·h）。

1kW·h＝3.6×106J(第二个6为次方)电流做功的过程，实际上就是电能转化为其他形式能的过程。

公式：公式中的物理量：W——电能——焦耳（J）U——电压——伏特（V）I——电流——安培（A）t——时间——秒（s）R——电阻——欧姆（Ω）Q——电荷量——库伦（C）P——功率——瓦特（W）2电能表测量电功的仪表是电能表（也叫电度表）。

下图是一种电能表的表盘。

表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW·h。

用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。

“220 V”表示这个电能表的额定电压是220V，应该在220V的电路中使用。

•“10（20 A）”表示这个电能表的标定电流为10A，额定最大电流为20 A。

•“50 Hz”表示这个电能表在50 Hz的交流电中使用；•“600 revs/kW·h”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。

根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式：3串并联电路电功特点①在串联电路和并联电路中，电流所做的总功等于各用电器电功之和；②串联电路中，各用电器的电功与其电阻成正比，即W1/W2=R1/R2；③并联电路中，各用电器的电功与其电阻成反比，即W1/W2=R2/R1（各支路通电时间都相同）。

电功率1电功率定义：电流在1秒内所做的功叫电功率。

意义：表示消耗电能的快慢。

符号：P单位：瓦特（瓦，W），常用单位为千瓦（kW），1kW＝103W电功率的定义式：P=W/t W=Pt t=W/P第一种单位：P——电功率——瓦特（W）；W——电功——焦耳（J）；t——通电时间——秒（s）。

第二种单位：P——电功率——千瓦（kW）；W——电功——千瓦时（kW·h）；t——通电时间——小时（h）。

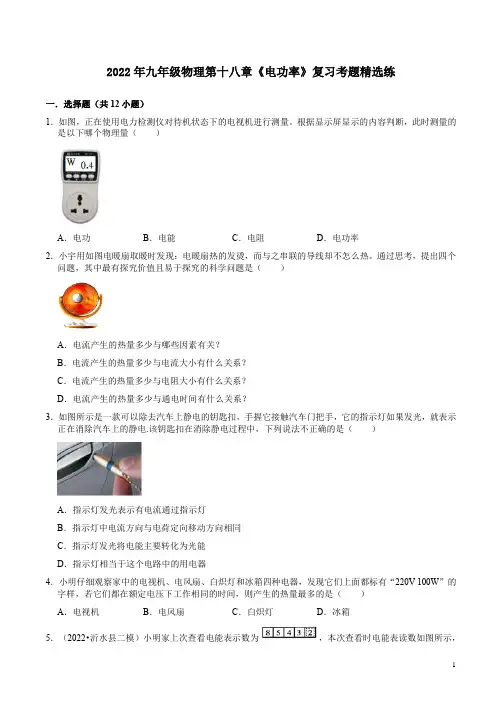

2022年九年级物理第十八章《电功率》复习考题精选练一．选择题（共12小题）1．如图，正在使用电力检测仪对待机状态下的电视机进行测量。

根据显示屏显示的内容判断，此时测量的是以下哪个物理量（）A．电功B．电能C．电阻D．电功率2．小宇用如图电暖扇取暖时发现：电暖扇热的发烫，而与之串联的导线却不怎么热。

通过思考，提出四个问题，其中最有探究价值且易于探究的科学问题是（）A．电流产生的热量多少与哪些因素有关？B．电流产生的热量多少与电流大小有什么关系？C．电流产生的热量多少与电阻大小有什么关系？D．电流产生的热量多少与通电时间有什么关系？3．如图所示是一款可以除去汽车上静电的钥匙扣，手握它接触汽车门把手，它的指示灯如果发光，就表示正在消除汽车上的静电.该钥匙扣在消除静电过程中，下列说法不正确的是（）A．指示灯发光表示有电流通过指示灯B．指示灯中电流方向与电荷定向移动方向相同C．指示灯发光将电能主要转化为光能D．指示灯相当于这个电路中的用电器4．小明仔细观察家中的电视机、电风扇、白炽灯和冰箱四种电器，发现它们上面都标有“220V 100W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A．电视机B．电风扇C．白炽灯D．冰箱5．（2022•沂水县二模）小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了60转D．电能表上的“220V”表示这个电能表应该在220V的电路中使用6．如图所示，甲、乙是两个完全相同的烧瓶，烧瓶内装有等质量的液体（液体未画出），电阻丝R甲、R 分别浸没在两烧瓶的液体中，温度计显示液体的温度，下列说法正确的是（）乙A．若要探究电阻大小对电热的影响，则应在甲、乙两瓶中都装入煤油，且R甲≠R乙B．若要探究电阻大小对电热的影响，电流产生的热量可通过加热时间来反映C．若要比较水和煤油的比热容大小，则应在甲、乙两瓶中分别装入水和煤油，且R甲＜R乙D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等体积的水即可7．如图所示为某同学家中的电能表的示意图，下列说法不正确的是（）A．此时的读数为8633.5kW•hB．家中干路中的总电流为1A时，该电能表不能工作C．每消耗1kW•h的电能，电能表的转盘转3600圈D．转盘每转1圈，对应消耗的电能是1000J8．（2022•忠县校级模拟）小伟设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示。

2023年九年级物理第十八章【电功率】复习测试卷一、单选题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2P B．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25P D．当它消耗的电能增加时，它的功率一定增大3．如图所示，闭合开关，将滑动变阻器的滑片P由右向左滑动，下列说法正确的是（）第3题图第5题图第7题图A．电流表示数变小，电压表示数变大，灯泡变暗B．电流表示数变小，电压表示数变小，灯泡变暗C．电流表示数变大，电压表示数变小，灯泡变亮D．电流表示数变大，电压表示数变大，灯泡变亮4．以下四种家用电器，其中有一用电器工作时主要能量转化形式与其他用电器不同的是（）A．电熨斗B．电饭煲C．电风扇D．电热水壶5．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W6．关于电功，下列说法不正确的是（）A．电流做了多少功就有多少电能转化为其它形式的能B．电流做功的过程就是消耗电能的过程C．用电能表可以测量电流做功的多少D．电流越大，电流做功就一定越多7．如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A．电流表的示数变小B．电压表的示数变大C．灯泡L变暗D．电路中的总功率变大8．图甲是小灯泡L和电阻R的I﹣U图像。

将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。

中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

一、选择题1．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W2．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。

B．通电后，甲图中A、B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大3．下列关于电功率的说法中，正确的是（）A．由公式P=Wt可知，电流做功越多，电功率越大B．由公式P=UI可知，同一导体两端的电压越小，电功率也越小C．由公式P=I2R可知，电阻越大，电功率越大D．由公式2UPR可知，电阻越大，电功率越小4．为防止患有阿尔茨海默病的爷爷半夜走失，小明同学发现了一个可贴在爷爷脚底的薄膜式压力传感器，当爷爷起床行走时，电路中电流改变引发报警并向手机APP发送信息。

如图甲所示是它的等效电路图。

其压敏电阻R与压力F的关系如图乙所示，那么，当爷爷起床行走时（）A．压敏电阻随着压力的增大而增大B．电路中电流增大，R两端电压增大C．电路中R0两端电压增大D．电路中消耗总功率减小5．小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图象。

其中图线①表示电阻1R，图线②表示电阻2R。

根据图象信息可判断（）A．当1R和2R串联时，两个电阻的阻值不可能相等B．当1R和2R并联时，通过它们的电流不可能相等C．当1R和2R串联在电压为9V电路中，电路中总功率为4.5WD．当1R和2R并联在电压为4V电路中，电路中总功率为3.2W6．如图所示，电源电压不变，闭合开关1S，电流表示数为0.7A，再闭合2S，电流表示数变化了0.3A，则同时闭合1S、2S后，相同时间内1R、2R消耗的电能之比是（）A．3∶4B．4∶3C．3∶7D．7∶37．如图所示，电源电压保持不变，R0是一个定值电阻，在ab两点间接入一个标有“3V，2W”的灯泡，它恰能正常发光；若在ab两点间接换入标有“3V，3W”的灯泡，则（）A．该灯泡也能正常发光B．通过R0的电流变小C．电压表的示数不变D．电路的总功率变大8．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大9．如图甲所示的电路，当仅闭合开关S1时，电流表的示数为0.2 A；再闭合开关S2，电流表的示数增加了0.25 A，通过灯泡L的电流随其两端电压变化的关系图像如图乙所示。

第十八章电功率复习（第一课时）课后作业1．【题文】在国际单位制中,功的单位是()A.安培B.伏特C.焦耳D.瓦特【答案】C【解析】电流的国际单位是安培，电压的国际单位是伏特，机械功和电功的国际单位是焦耳，机械功率和电功率的单位是瓦特。

故本题写C。

2．【题文】下列用电器中,额定功率接近1 kW的是()A.电冰箱B.台灯C.笔记本电脑D.电饭煲【答案】D【解析】常见的用电器中，电热器类家用电器（比如电饭煲、电磁炉、电热水器）通常电功率较大，在1kW到2kW左右。

而电冰箱、台灯的电功率都在几十瓦以下，笔记本电脑的电功率一般在100W左右。

3．【题文】如图1所示,将电水壶和白炽灯分别接在装有相同电能表的家庭电路中做实验,当它们正常工作时,发现与灯连接的电能表表盘转动得比较慢。

下列说法正确的是()图1A.白炽灯消耗电能比电水壶消耗电能少B.通过电水壶的电流比白炽灯中的电流小C.电水壶消耗电能比白炽灯消耗电能快D.白炽灯两端的电压比电水壶两端的电压低【答案】C【解析】由题干可知灯的电功率较小，电水壶的电功率较大。

但由于没有明确表示二者工作的时间长短，所以无法比较二者消耗的电能多少，只能比较二者电功率的大小，并且可以判断出电水壶的电功率更大。

同时，由于二者都接在家庭电路中，所以二者电压相同，根据P=UI可知，通过电水壶的电流更大。

4．【题文】有两个额定电压相同的小灯泡甲和乙,甲的额定功率为0.75 W ，乙的额定功率为0.5 W 。

两个小灯泡都正常工作时，下列说法中正确的是 ( )A .通过两个小灯泡的电流相等B .甲灯的电阻大于乙灯的电阻C .电流通过两灯泡做功多少不同D .相同时间内,甲灯泡消耗的电能较多【答案】D【解析】两个小灯泡都正常工作时,两灯的额定电压相同,甲的额定功率大,根据P=UI 可得I=PU ,通过甲灯的电流大,故A 错误;由P=U 2R 可得R=U 2P ,甲灯的电阻小于乙灯的电阻,故B 错误;由P=W t可得W=Pt ,电流做功多少与功率和时间有关,因不知其做功时间,所以不能比较两灯泡做功多少,故C 错误;两个小灯泡都正常工作时,通电时间相同,甲的额定功率大,根据W=Pt 可知,甲灯消耗的电能多,故D 正确。

专题06 电功率思维导图知识详解知识点一、电功电能1、定义：电流通过某段电路所做的功叫电功。

2、实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。

3、计算公式：W=UIt =Pt（适用于所有电路）对于纯电阻电路可推导出：W= I2Rt= U2t/R①串联电路中常用公式：W= I2Rt W1:W2:W3:…Wn=R1:R2:R3:…:Rn②并联电路中常用公式：W= U2t/R W1:W2= R2:R14、单位：国际单位是焦耳（J）常用单位：度（kwh） 1度=1千瓦时=1 kw·h=3.6×106J典例1.关于电能和电功，下列说法正确的是（）A．家用电器每消耗1度电，产生的热量就是3.6×106 JB．用电器消耗的电能等于电流通过该用电器所做的功C．电流做功的过程实质就是其他形式能转化为电能的过程D．通过导体的电流越大，电流做的功就越多【答案】B【解析】用电器消耗1度电即3.6×106J，若是纯电阻电路，产生的热量等于3.6×106J，若是非纯电阻电路产生的热量小于3.6×106J，故A错误；电流做功的过程就是消耗电能的过程，所以用电器消耗的电能等于电流通过用电器所做的功，故B正确；电流做功的过程实质就是电能转化为其他形式能的过程，故C错误；根据W＝UIt知，在电压和通电时间一定时，通过导体的电流越大，电流做的功就越多，故D错误。

故选：B。

典例2.甲、乙两个用电器的电压之比为5：4，电流之比为1：2，通电时间之比为2：1，则两个电器消耗的电能之比为（）A ．4：5B ．5：1C ．5：4D ．5：8【答案】C 【解析】由公式W ＝UIt 得：45122145=⨯⨯==乙乙乙甲甲甲乙甲t I U t I U W W ，故选：C 。

知识点二.电能表 1.电能表的作用：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。

【物理】九年级物理电功率直题汇编( 含答案 ) 及分析一、电功率选择题1．将 A、 B 两个灯泡，按图一、图二两种方式连结，已知R A=4Ω、 R B=6Ω，电源电压相同，下边剖析正确的选项是（）A.图一中 A 灯比 B 灯亮B.图二中 A 灯比 B 灯亮C. 图一中 A 灯比图二中 A 灯亮D. 图一中的总功率比图二中的总功率要大【答案】 B【分析】【解答】 A．图一中，两灯泡串连，串连电路中各处的电流相等， A 灯泡的电阻较小，由可知， A 灯泡的实质功率较小，即 A 灯比 B 灯暗， A 不切合题意；B．图二中，两灯泡并联，并联电路中各支路两头的电压相等，依据可知，A灯泡的电阻较小，其实质功率较大， A 灯比 B 灯亮， B 切合题意；C．因为图一中两灯串连， A 灯泡两头的电压小于电源电压，图二中两灯并联， A 灯泡两头的电压等于电源的电压，依据可知，图一中 A 灯泡的实质功率较小，灯泡较暗，即图一中 A 灯比图二中 A 灯暗， C 不切合题意；D．因串连电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小， D 不切合题意。

故答案为： B。

【剖析】依据P=UI=I2R=比较两灯泡的实质功率关系，实质功率大的灯泡较亮.2．如下图电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左挪动时，以下判断正确的选项是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】A【分析】【解答】解：由电路图可知，定值电阻R 与滑动变阻器并联，电压表测电源两头的电压，电流表测干路电流，因电源电压保持不变，所以，滑片挪动时，电压表的示数不变， B 不切合题意；因并联电路中各支路独立工作、互不影响，所以，滑片挪动时，经过R 的电流不变，当滑动变阻器滑片向左挪动时，接入电路中的电阻变大，由 I＝可知，经过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表 A 的示数变小， D 不切合题意；电压表的示数不变、电流表 A 的示数变小，则电压表与电流表示数的比值变大， C 不切合题意；电源电压保持不变，干路电流变小，由P＝UI 可知，电路总功率变小， A 切合题意。

1.物理兴趣小组的同学们想探究通过导体的电流与电压的关系．实验室有：电源、电压表、电流表、滑动变阻器、规格不同的定值电阻、开关和导线等器材各若干供同学们选择，实验用电路如图a所示．（1）图b是某组同学尚未完成连接的实物电路，请你用笔画线代替两根导线完成连接（连线不交叉）．要求：滑动变阻器的滑片P向A端移动，电压表示数变大．（2）连好电路闭合开关，发现电流表示数较大、电压表示数为零，则电路故障原因可能是A．电压表的量程选大了B．电阻R0发生了短路C．滑动变阻器发生了断路D．滑动变阻器发生了短路（3）他们排除故障后继续实验，测得多组数据记录在下表中，在给定的坐标纸上作出图像，分析得出了结论．在与其他组交流时发现虽然各小组作出的图像都是正确的，但是在相同的坐标纸上有些小组的图像却明显不同．请你利用表中数据在图c中作出I-U图像，并回答造成这种不同的原因：．实验次数12345电压表1.0 1.52.0 2.53.0示数/V电流表0.120.190.250.280.38示数/A12（4）该组同学为了进一步探究电路的性质，他们选择了一个电压可调的电源进行实验．实验所用电路如图d ，但电压表位置不详，电阻R 1的阻值为8Ω，所用滑动变阻器R 2是“10Ω 2A ”和“5Ω 3A ”中的一个．若某次实验时两表刻度盘上的指针位置如图e 所示，此时滑动变阻器接入电路的阻值恰为最大值的一半．请发挥你的聪明才智，通过计算推测他们实验时所用变阻器R 2的规格和R 2的电压．2.小华用如图a 所示电路探究电流与电压的关系．（1）连接电路后，闭合开关，发现电流表无示数，电压表指针有明显偏转，其原因可能是________________．（2）故障排除后，向左移动滑动变阻器滑片P ，电压表示数会_______(选填“变大”、“不变”或“变小”)．（3）当电流表示数为0.5A 时，电压表示数如图b 所示，其值为_____V ． （4）补齐表中的数据，根据表中的数据，在图c 中画出I 与U 关系的图像．序号①② ③ ④ ⑤ ⑥ 电压U /V 0.5 1.0 1.6 1.9 3.0 电流I /A 0.10.20.30.40.50.60 0.0.0.1 2 3 0123 05115图eS P R 1A图dR 2图a图cU /VI /A0.10.20.3 0.5 0.4 0.63.0 1.0 2.0 0.5 2.5 1.50 05 10 15123 V315－1.(1)省略（2）B；（3）见图；定值电阻的阻值明显不同；（4）实验时所用变阻器R2的规格为“10Ω 2A”，R2的电压为1V或5V．2.（1）0.3；当电阻一定时，通过导体的电流和导体两端的电压成正比；（2）①3；没有调节滑动变阻器；0.2；②C.3。
