地铁综合监控系统设备FEP作业指导书

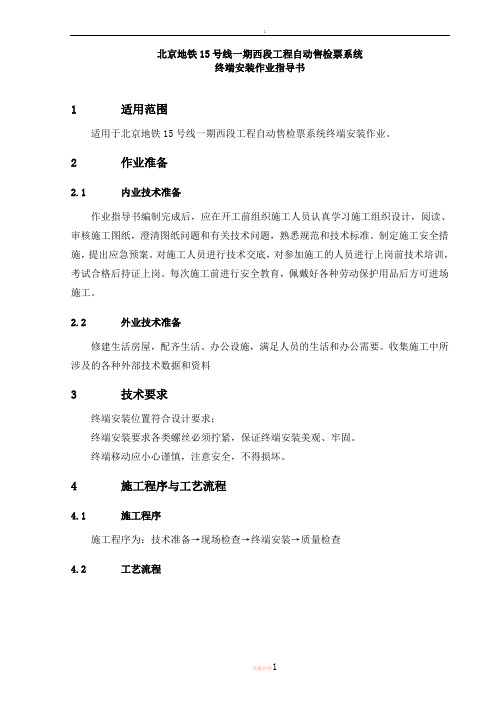

北京地铁15号线一期西段工程自动售检票系统终端安装作业指导书1适用范围适用于北京地铁15号线一期西段工程自动售检票系统终端安装作业。

2作业准备2.1内业技术准备作业指导书编制完成后，应在开工前组织施工人员认真学习施工组织设计，阅读、审核施工图纸，澄清图纸问题和有关技术问题，熟悉规范和技术标准。

制定施工安全措施，提出应急预案。

对施工人员进行技术交底，对参加施工的人员进行上岗前技术培训，考试合格后持证上岗。

每次施工前进行安全教育，佩戴好各种劳动保护用品后方可进场施工。

2.2外业技术准备修建生活房屋，配齐生活、办公设施，满足人员的生活和办公需要。

收集施工中所涉及的各种外部技术数据和资料3技术要求终端安装位置符合设计要求；终端安装要求各类螺丝必须拧紧，保证终端安装美观、牢固。

终端移动应小心谨慎，注意安全，不得损坏。

4施工程序与工艺流程4.1施工程序施工程序为：技术准备→现场检查→终端安装→质量检查4.2工艺流程↓↓↓5施工要求5.1施工准备熟悉施工图纸和相关规范，了解系统图，设备室内布置图，管线布置图，线缆型号、数量，分接方式等，要充分了解布线路由，熟悉引上孔位置，以免差错。

对照车站管线施工图纸进行现场勘察。

主要是检查从APA设备室至站厅、站台、各房间等径路上槽道管线敷设，分线盒、出线盒等安装情况。

5.2施工工艺5.2.1技术准备根据施工需要准备必要的工机具和材料，根据施工图纸确定终端设备的规格型号与安装位置及安装方式。

5.2.2现场检查根据设计图纸终端分布位置检查现场是否具备终端安装的条件。

检查车站是否有阻碍施工的障碍物。

检查安装位置是否和其它专业终端安装位置是否冲突，并做好记录报相关单位进行协调。

5.2.3终端安装1 操作要点及质量标准（1）施工准备根据现场实际情况反复核对施工图纸是否和现场情况相符合；检查施工材料和工具是否准备齐全；站厅土建垫层找平是否完工，地面的标高是否提供。

（2）操作要点施工工序可分为：核准基准线定位阶段、终端处出线盒测量阶段、划线阶段、底座安装阶段、底座调平阶段、复核阶段。

XX铁路X标段通信工程编号：综合监控自动化系统安装调试施工作业指导书单位：编制：审核：批准：20**年* 月发布 20**年*月实施XX铁路X标段通信工程综合监控自动化系统安装调试施工作业指导书1.适用范围适用于城市轨道交通工程综合监控自动化系统安装调试作业指导施工。

2.作业准备2.1内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对照设计图纸及现场情况，根据地铁通信施工规范，编制综合监控系统设备技术交底，对参加施工人员进行上岗前技术培训。

2.2外业技术准备根据施工图纸对设备平面布置进行现场复测，确定设备安装位置是否相符，并在图纸上做好标记；检查设备房屋建筑状况包括建筑装修（地面、吊顶、门窗、空调等）、温、湿度以及室内预留管、孔、槽等条件是否具备设备安装的条件；提供接地端子阻值是否符合综合接地的标准，是否根据施工图纸对电缆敷设径路进行现场复测，确定电线长度、径路、防护是否相符，并在图纸上做好标记。

3.技术要求（1）设备到达现场要进行检查，其型号、规格、质量应符合设计要求及相关产品标准的规定。

（2）设备的配线光、电缆到达现场应进行检查，其型号、规格、质量应符合设计要求及相关产品标准的规定。

（3）设备开箱检验需要监理工程师进行旁站，对于设备的合格证、说明书等其它资料要由专人收集保管。

（4）光电缆线槽位置偏差不应大于50mm;水平度偏差不应大于2‰；垂直偏差不应大于3mm。

线槽应固定牢固。

（5）机柜（架）应垂直，倾斜度偏差应不小于机柜（架）高度的1‰；当相邻机柜（架）互相靠拢时，其间隙不应大于3mm;相邻机柜（架）正立面应平齐。

（6）配线电缆、电源线应分开布防，间距不小于50mm。

交、直流配线应分开绑扎。

（7）设备配线采用焊接时，焊接后芯线绝缘层应无烫伤。

配线电缆和电线的芯线应无错线或断线、混线，中间不得有接头。

地铁综合监控系统设备OPS作业指导书1.1 OPS月检作业（1）到OCC办理请点手续.（2）作业者按照要求穿着工作服，携带相应工器具及耗材，佩带劳动防护用具。

（3）工器具配备标准（4）主要耗材（5）OPS月检作业（6）质量检查由①号对作业时所记录的相关数据进行复查，确认无误后，作业的两名作业人员对记录数据进行签认。

（7）作业结束作业结束后，作业人员应关闭打开的柜门，复查试验好才离开；整理好工器具及防护用品；离开设备房应重新锁好房门，回到车控室归还钥匙、消记后，在车控室值班员处办理消点手续。

1.2 OPS季检作业（1）到OCC办理请点手续.（2）作业者按照要求穿着工作服，携带相应工器具及耗材，佩带劳动防护用具。

（3）工器具配备标准（4）主要耗材（5）OPS季检作业（6）质量检查由①号对作业时所记录的相关数据进行复查，确认无误后，作业的两名作业人员对记录数据进行签认。

（7）作业结束作业结束后，作业人员应关闭打开的柜门，复查试验好才离开；整理好工器具及防护用品；离开设备房应重新锁好房门，回到车控室归还钥匙、消记后，在车控室值班员处办理消点手续。

1.3 OPS半年检作业（1）到OCC办理请点手续.（2）作业者按照要求穿着工作服，携带相应工器具及耗材，佩带劳动防护用具。

（3）工器具配备标准（4）主要耗材（5）OPS半年检作业（6）质量检查由①号对作业时所记录的相关数据进行复查，确认无误后，作业的两名作业人员对记录数据进行签认。

（7）作业结束作业结束后，作业人员应关闭打开的柜门，复查试验好才离开；整理好工器具及防护用品；离开设备房应重新锁好房门，回到车控室归还钥匙、消记后，在车控室值班员处办理消点手续。

1.4 OPS年检作业（1）到OCC办理请点手续.（2）作业者按照要求穿着工作服，携带相应工器具及耗材，佩带劳动防护用具。

（3）工器具配备标准（4）主要耗材（5）OPS年检作业（6）质量检查由①号对作业时所记录的相关数据进行复查，确认无误后，作业的两名作业人员对记录数据进行签认。

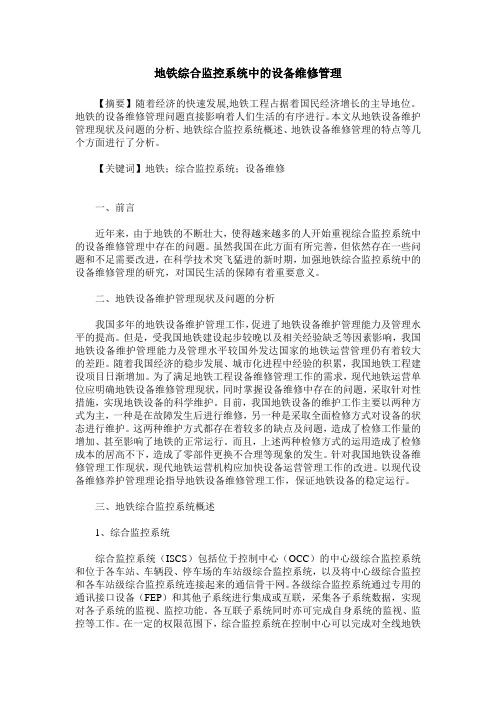

地铁综合监控系统中的设备维修管理【摘要】随着经济的快速发展,地铁工程占据着国民经济增长的主导地位。

地铁的设备维修管理问题直接影响着人们生活的有序进行。

本文从地铁设备维护管理现状及问题的分析、地铁综合监控系统概述、地铁设备维修管理的特点等几个方面进行了分析。

【关键词】地铁；综合监控系统；设备维修一、前言近年来，由于地铁的不断壮大，使得越来越多的人开始重视综合监控系统中的设备维修管理中存在的问题。

虽然我国在此方面有所完善，但依然存在一些问题和不足需要改进，在科学技术突飞猛进的新时期，加强地铁综合监控系统中的设备维修管理的研究，对国民生活的保障有着重要意义。

二、地铁设备维护管理现状及问题的分析我国多年的地铁设备维护管理工作，促进了地铁设备维护管理能力及管理水平的提高。

但是，受我国地铁建设起步较晚以及相关经验缺乏等因素影响，我国地铁设备维护管理能力及管理水平较国外发达国家的地铁运营管理仍有着较大的差距。

随着我国经济的稳步发展、城市化进程中经验的积累，我国地铁工程建设项目日渐增加。

为了满足地铁工程设备维修管理工作的需求，现代地铁运营单位应明确地铁设备维修管理现状，同时掌握设备维修中存在的问题，采取针对性措施，实现地铁设备的科学维护。

目前，我国地铁设备的维护工作主要以两种方式为主，一种是在故障发生后进行维修，另一种是采取全面检修方式对设备的状态进行维护。

这两种维护方式都存在着较多的缺点及问题，造成了检修工作量的增加、甚至影响了地铁的正常运行。

而且，上述两种检修方式的运用造成了检修成本的居高不下，造成了零部件更换不合理等现象的发生。

针对我国地铁设备维修管理工作现状，现代地铁运营机构应加快设备运营管理工作的改进。

以现代设备维修养护管理理论指导地铁设备维修管理工作，保证地铁设备的稳定运行。

三、地铁综合监控系统概述1、综合监控系统综合监控系统（ISCS）包括位于控制中心（OCC）的中心级综合监控系统和位于各车站、车辆段、停车场的车站级综合监控系统，以及将中心级综合监控和各车站级综合监控系统连接起来的通信骨干网。

地铁运营公司标准WR-DD-ZD-21综合监控系统作业指导书批准人：日期：审核人：日期：编制部门：发布号：20 - - 发布20 - - 实施目录1 总则 (1)1.1 目的 (1)1.2 适用范围及对象 (1)2 人员组织 (1)3 作业流程 (1)3.1 流程说明 (1)3.2 检修作业路线 (2)4 巡检作业指导 (2)4.1 车站设备日常巡检 (2)4.2 OCC设备日常巡检 (6)4.3 车辆段设备日常巡检 (9)5 检修作业指导 (12)5.1 FEP作业指导 (12)5.2 IBP作业指导 (15)5.3 OPS作业指导 (20)5.4 UPS作业指导 (26)5.5 磁盘阵列与记录设备作业指导 (32)5.6 打印机作业指导 (35)5.7 服务器及外围设备作业指导 (39)5.8 工控机作业指导 (42)5.9 交换机作业指导 (45)5.10 系统软件功能作业指导 (48)5.11 设备房作业指导 (49)6 安全注意事项 (52)附记 ................................................................................................................ 错误!未定义书签。

综合监控系统作业指导书1 总则1.1 目的为规范检修作业，确保对综合监控系统设备运行状态的及时把控，为使地铁综合监控系统维修工作制度化、规范化、标准化，保证设备的正常运行，确保综合监控系统的可用性、可靠性、可维护性、可扩展性，特制定综合监控系统作业指导书。

1.2 适用范围及对象适用于自动化车间所管辖范围内所有综合监控系统设备的作业。

2 人员组织2.1 作业小组一般每小组设置2名作业人员，按①、②号编排；2.2 ①号为小组作业负责人，负责办理作业请消点手续、领取设备房钥匙等前提准备工作，①号同时作为小组安全监护人，负责作业的指导与监护工作；②号负责作业中各项作业内容的检查与记录工作，包括电压表、电流表的读数等。

地铁综合监控系统设备服务器及外围设备作业指导书
1.1服务器及外围设备月检作业
（1）到车控室办理请点手续.
（2）作业者按照要求穿着工作服，携带相应工器具及耗材，佩带劳动防护用具。

（3）工器具配备标准
（4）主要耗材
（5）服务器及外围设备月检
（6）质量检查
由①号对作业时所记录的相关数据进行复查，确认无误后，作业的两名作业人员对记录数据进行签认。

（7）作业结束
作业结束后，作业人员应关闭打开的柜门，复查试验好才离开；整理好工器具及防护用品；离开设备房应重新锁好房门，回到车控室归还钥匙、消记后，在车控室值班员处办理消点手续。

1.2 服务器及外围设备年检作业
（1）到车控室办理请点手续.
（2）作业者按照要求穿着工作服，携带相应工器具及耗材，佩带劳动防护用具。

（3）工器具配备标准
（4）主要耗材
（5）服务器及外围设备年检
（6）质量检查
由①号对作业时所记录的相关数据进行复查，确认无误后，作业的两名作业人员对记录数据进行签认。

（7）作业结束
作业结束后，作业人员应关闭打开的柜门，复查试验好才离开；整理好工器具及防护用品；离开设备房应重新锁好房门，回到车控室归还钥匙、消记后，在车控室值班员处办理消点手续。

上海市轨道交通8号线三期暨集运系统（暂名）机电设备采购及安装总承包工程城市轨道交通通信及综合监控系统施工作业指导书审批：中铁电气化局集团第一工程2016年11月上海市轨道交通8号线三期暨集运系统（暂名）工程城市轨道交通通信及综合监控系统施工作业指导书中铁电气化局集团第一工程上海轨道交通八号线三期项目部2016年11月19日要紧技术标准和标准《地铁设计标准》（GB50157-2021）《民用建筑电气设计标准》（JGJ16-2020）《城市轨道交通技术标准》（DGJ 08-109-2004）《城市轨道交通技术标准》（GB50490-2020）《智能建筑设计标准》 (GB 50314-2021)《建筑物电子信息系统防雷技术标准》（GB50343-2021）《消防联动操纵系统》（GB16806-2006）、《可编程序操纵器》（GB/T15969）《上海城市轨道交通工程技术标准（暂行）》（STB/ZH-000001-2020）《视频安防监控系统工程设计标准》（GB50395-2007）《入侵报警系统工程设计标准》（GB50394-2007）《厅堂扩声系统设计标准》GB50371-2006；《网络化乘客信息系统（N-PIS）的建设指导意见》《平安防范工程技术标准》(GB50348-2004)《智能建筑设计标准》 (GB 50314-2021)《平安防范系统通用图形符号》(GA/T74-2000)《供配电系统设计标准》(GB 50054-2020)。

《地下铁道工程施工及验收标准》（GB50299-1999）《城市轨道交通通信工程质量验收标准》（GB50382-2006）《城市轨道交通综合监控系统工程施工与质量验收标准》（GB/T50732-2020）《综合布线系统工程验收标准》（GB/T50312-2007）《电气装置安装工程电缆线路施工及验收标准》（GB50168-2006）《电气装置安装工程接地装置施工及验收标准》（GB50169-2006）《建设工程施工现场供用电平安标准》（GB50194-2021）《施工现场临时用电平安技术标准》（JGJ46-2005）《工业操纵运算机系统安装环境条件》（）《UTP电缆芯线概念》（EIA/TIA-T568C）《电气装置安装工程电气设备交接实验标准》（GB50150-2006）《电气装置安装工程盘、柜及二次回路接线施工及验收标准》（GB 50171-2021）《同步数字体系(SDH)光纤传输系统工程验收标准》（YD 5044-2021）《光缆通信系统传输性能测试方式》（GB/T 14760-1993）《数字集群通信设备安装工程验收暂行规定》（YD/T 5035-2005）《通信线路工程验收标准》（YD 5121-2020）《民用闭路监视电视系统工程技术标准》（GB50198-2020）《固定互换网工程验收标准》（YD 5077-2021）《通信局(站)防雷与接地工程设计标准》（YD 5098-2005）《建筑物防雷设计标准》（GB 50057-2020）《通信电源集中监控系统工程验收标准》（YD/T 5058-2005）《建筑施工平安检查标准》（JGJ 59-2020）《建筑工程施工质量验收统一标准》(GB 50300-2021）上海申通地铁集团相关建设指导意见供货商提供的技术标准及安装手册其它国家标准和设计标准。
