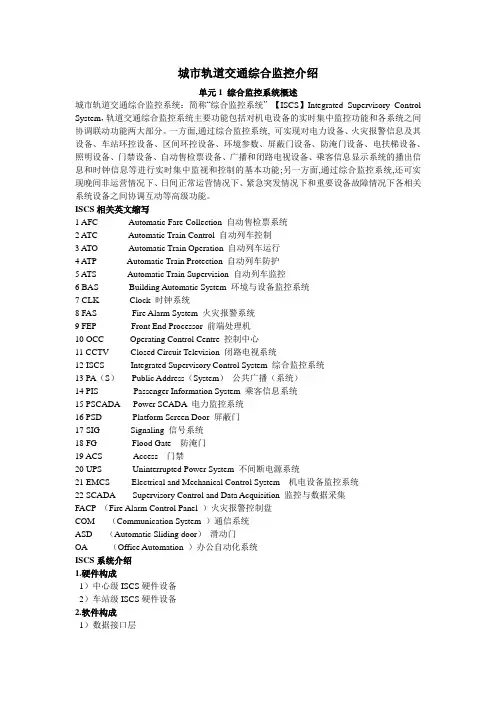

城市轨道交通综合监控介绍单元1 综合监控系统概述城市轨道交通综合监控系统：简称“综合监控系统”【ISCS】Integrated Supervisory Control System，轨道交通综合监控系统主要功能包括对机电设备的实时集中监控功能和各系统之间协调联动功能两大部分。

一方面,通过综合监控系统, 可实现对电力设备、火灾报警信息及其设备、车站环控设备、区间环控设备、环境参数、屏蔽门设备、防淹门设备、电扶梯设备、照明设备、门禁设备、自动售检票设备、广播和闭路电视设备、乘客信息显示系统的播出信息和时钟信息等进行实时集中监视和控制的基本功能;另一方面,通过综合监控系统,还可实现晚间非运营情况下、日间正常运营情况下、紧急突发情况下和重要设备故障情况下各相关系统设备之间协调互动等高级功能。

ISCS相关英文缩写1 AFC Automatic Fare Collection 自动售检票系统2 ATC Automatic Train Control 自动列车控制3 ATO Automatic Train Operation 自动列车运行4 ATP Automatic Train Protection 自动列车防护5 ATS Automatic Train Supervision 自动列车监控6 BAS Building Automatic System 环境与设备监控系统7 CLK Clock 时钟系统8 FAS Fire Alarm System 火灾报警系统9 FEP Front End Processor 前端处理机10 OCC Operating Control Centre 控制中心11 CCTV Closed Circuit Television 闭路电视系统12 ISCS Integrated Supervisory Control System 综合监控系统13 PA（S）Public Address（System）公共广播（系统）14 PIS Passenger Information System 乘客信息系统15 PSCADA Power SCADA 电力监控系统16 PSD Platform Screen Door 屏蔽门17 SIG Signaling 信号系统18 FG Flood Gate 防淹门19 ACS Access 门禁20 UPS Uninterrupted Power System 不间断电源系统21 EMCS Electrical and Mechanical Control System 机电设备监控系统22 SCADA Supervisory Control and Data Acquisition 监控与数据采集FACP （Fire Alarm Control Panel ）火灾报警控制盘COM （Communication System ）通信系统ASD （Automatic Sliding door）滑动门OA （Office Automation ）办公自动化系统ISCS系统介绍1.硬件构成1）中心级ISCS硬件设备2）车站级ISCS硬件设备2.软件构成1）数据接口层2）数据处理层3）人机接口层3.网络系统构成1）主干层2）局域层3）现场层5.杭州地铁1号线ISCS系统软硬件构成（9）电源设备❖控制中心应分别为综合监控系统设备和综合显示屏配置UPS电源。

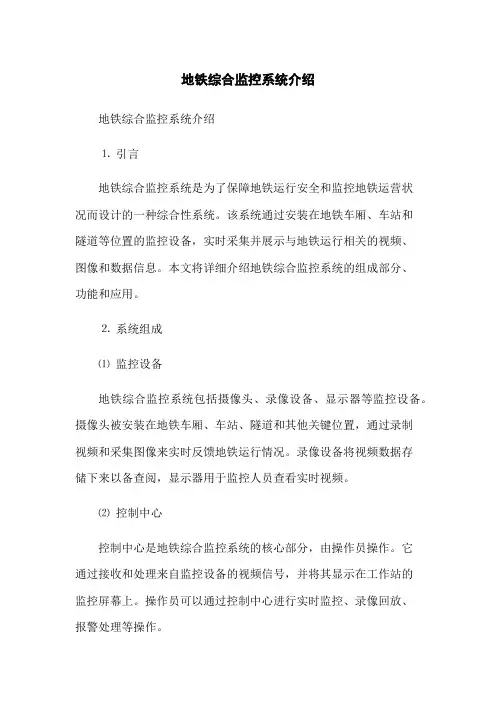

地铁综合监控系统介绍地铁综合监控系统介绍⒈引言地铁综合监控系统是为了保障地铁运行安全和监控地铁运营状况而设计的一种综合性系统。

该系统通过安装在地铁车厢、车站和隧道等位置的监控设备，实时采集并展示与地铁运行相关的视频、图像和数据信息。

本文将详细介绍地铁综合监控系统的组成部分、功能和应用。

⒉系统组成⑴监控设备地铁综合监控系统包括摄像头、录像设备、显示器等监控设备。

摄像头被安装在地铁车厢、车站、隧道和其他关键位置，通过录制视频和采集图像来实时反馈地铁运行情况。

录像设备将视频数据存储下来以备查阅，显示器用于监控人员查看实时视频。

⑵控制中心控制中心是地铁综合监控系统的核心部分，由操作员操作。

它通过接收和处理来自监控设备的视频信号，并将其显示在工作站的监控屏幕上。

操作员可以通过控制中心进行实时监控、录像回放、报警处理等操作。

⑶网络设备地铁综合监控系统采用计算机网络技术，包括网络交换机、服务器等设备。

通过网络设备，监控数据可以在各个监控点之间进行传输和共享，并且可以实现远程监控和管理。

⒊系统功能⑴视频监控地铁综合监控系统能够提供实时视频监控功能，操作员可以通过监控设备查看地铁车厢、车站和隧道等地点的实时视频画面。

这有助于提高地铁运营的安全性和管理效率。

⑵录像回放该系统允许操作员对之前录制下来的视频进行回放。

这对于事故调查和安全事项的查证非常重要，同时也可以用于培训和运营管理的目的。

⑶报警处理地铁综合监控系统配备了智能报警功能，可以根据设定的规则和条件对监控画面进行分析，一旦发现异常情况，会自动进行报警并触发相关的应急响应机制。

⑷数据统计与分析该系统还可以对采集到的数据进行统计和分析，运营报告和安全分析报告，帮助地铁管理部门进行决策和优化各方面的运营管理。

⒋应用场景⑴安全监控地铁综合监控系统通过实时视频监控和报警功能，可以监测到潜在的安全隐患，如乘客滞留、物品遗留等，并及时采取措施保障乘客的安全。

⑵运营管理该系统可以监控车厢和车站的人流量，并通过数据统计和分析提供优化运营策略的建议。

地铁综合监控系统介绍地铁综合监控系统是一种用于对地铁运营进行全方位监控和管理的工具。

它由一系列硬件设备和软件程序组成，可以实时获取地铁线路的各项运营数据和安全信息，并对可能出现的问题进行预警和处理。

该系统在地铁运营中发挥着重要的作用，可以提高地铁运行效率、优化安全管理，从而提升乘客出行体验。

地铁综合监控系统的硬件设备主要包括摄像头、传感器、监测仪器等，它们分布在地铁车站、车厢、隧道等关键区域，用于收集各类数据。

其中，摄像头是该系统的重要组成部分，通过图像传感器采集地铁各个位置的影像，并将其实时传输到监控中心。

传感器可以感知温度、湿度、烟雾等环境参数，监测仪器则可以记录车辆速度、轴重、电力消耗等运行数据。

地铁综合监控系统的软件部分主要包括监控中心软件、数据库管理软件和预警处理软件。

监控中心软件是整个系统的核心，用于接收和显示地铁各部位的数据信息，实时监测地铁运营情况。

数据库管理软件负责存储和管理所有的运营数据和安全信息，以支持数据的查询和分析。

预警处理软件可以根据系统设定的规则，对可能出现的问题进行实时预警，并进行相应的处理措施。

地铁综合监控系统可以监测地铁车站的出入口人流量，提供实时的乘客信息统计，从而使调度员可以更好地掌握地铁客流状况，并及时做出调整。

此外，该系统还可以监控车站车门和站台的安全状态，一旦发现乘客在站台间隔过小或乱闯红灯等行为，监控中心将立即发出警报。

同时，系统还可以监测地铁车辆的运行状态，如车速、轴重、电力消耗等，及时发现运行异常并采取相应措施，保障地铁安全运营。

地铁综合监控系统还具备故障自诊断和报警功能。

通过监测设备的运行状态和数据异常，系统可以自动判断和诊断故障，并发送报警信息到监控中心，以便维修人员及时处理。

此外，系统还可以通过数据分析和模型预测，提前发现潜在问题并预警，避免事故的发生。

总之，地铁综合监控系统利用先进的硬件设备和软件程序，实现了对地铁运营的全方位监控和管理。

地铁综合监控系统介绍地铁综合监控系统介绍一：引言地铁综合监控系统是用于监控和管理地铁运行过程中的各个关键节点的技术系统。

本文档将详细介绍地铁综合监控系统的各个方面，包括系统架构、功能模块、关键技术和使用方法等。

二：系统架构地铁综合监控系统采用分布式架构，包括核心服务器、监控子系统、数据采集设备和控制台等组成部分。

1. 核心服务器核心服务器是地铁综合监控系统的主控制中心，负责接收、处理和存储来自监控子系统和数据采集设备的数据。

2. 监控子系统监控子系统分布在地铁的各个关键位置，包括车站、隧道、信号点等。

它们通过网络连接到核心服务器，实时传输监控数据。

3. 数据采集设备数据采集设备安装在地铁车辆和设备上，负责采集车载设备的运行状态数据，并通过网络传输给核心服务器。

4. 控制台控制台是地铁综合监控系统的操作界面，提供实时监控、数据查询和配置管理等功能。

三：功能模块地铁综合监控系统具备以下几个主要功能模块：1. 视频监控系统可以实时监控车站、车厢和隧道等区域的视频画面，提供全方位的监控视角，确保地铁运行的安全。

2. 信号监控系统可以实时监控地铁信号系统的运行状态，包括信号灯、道岔和列车位置等，确保地铁的运行顺利无误。

3. 报警管理系统可以对地铁运行过程中的异常情况进行实时监测和报警处理，包括火灾、信号异常和设备故障等。

4. 数据分析系统可以对地铁各项数据进行汇总和分析，运营报告和统计分析，提供决策支持。

四：关键技术地铁综合监控系统涉及了多项关键技术，包括视频监控技术、信号检测技术和数据通信技术等。

1. 视频监控技术系统通过摄像头采集车站和车厢等区域的视频数据，并经过压缩和传输等处理，实现实时监控和存储。

2. 信号检测技术系统通过传感器和探测器等设备，实时检测地铁信号系统的运行状态，并将数据传输到核心服务器进行分析。

3. 数据通信技术系统通过网络技术，实现监控子系统、数据采集设备和核心服务器之间的数据传输和通信。
