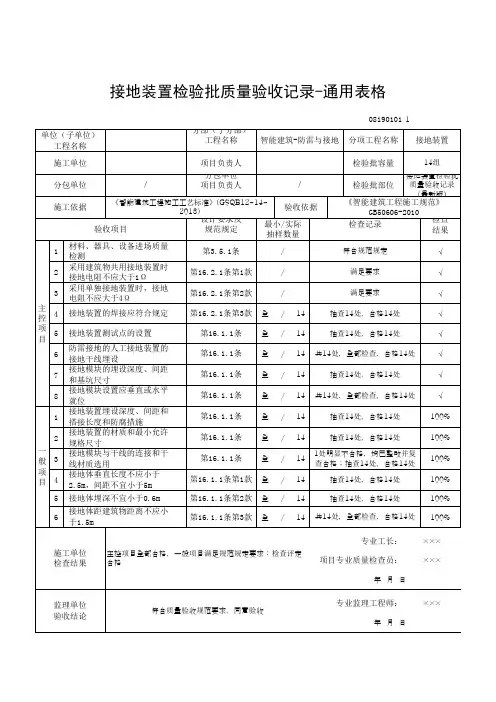

接地装置检验批质量验收记录-通用表格

接地装置检验批质量验收记录-通用表格
接地装置检验批质量验收记录-通用表格
单位（子单位） 工程名称
08190101 1
分部（子分部）
工程名称
智能建筑-防雷与接地 分项工程名称 接地装置
施工单位
项目负责人
检验批容量
14组
分包单位
分包单位
/
项目负责人
/
施工依据
《智能建筑工程施工工艺标准》(GSQB12-142013)
验收依据
验收项目
设计要求及 规范规定
√
7
接地模块的埋设深度、间距 和基坑尺寸
第16.1.1条 全 / 14
抽查14处，合格14处
√
8
接地模块设置应垂直或水平 就位
第16.1.1条
全 / 14 共14处，全部检查，合格14处
√
1
接地装置埋设深度、间距和 搭接长度和防腐措施
第16.1.1条 全 / 14
抽查14处，合格14处
100%
2
一 般3 项 目4
第16.2.1条第2款
/
满足要求
√
主 控
4
接地装置的焊接应符合规定
第16.2.1条第3款 全 / 14
抽查14处，合格14处
√
项 目
5
6
接地装置测试点的设置
防雷接地的人工接地装置的 接地干线埋设
第16.1.1条 全 / 14
抽查14处，合格14处
√
第16.1.1条
全 / 14 共14处，全部检查，合格14处
100% 100% 100%
5 接地体埋深不宜小于0.6m
第16.1.1条第2款 全 / 14
抽查14处，合格14处
100%
6

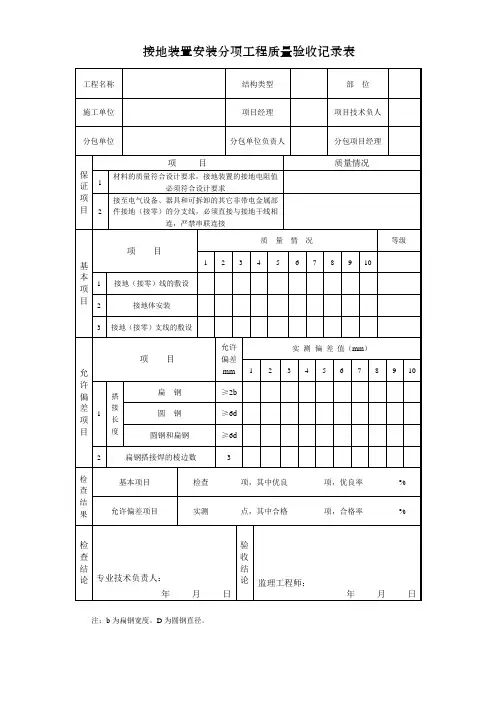

接地装置安装分项工程质量验收记录表

接地装置安装分项工程质量验收记录表
基本项目
项目
质量情况
等级
1
2
3
4
5
6
7
8
9
10
1
接地（接零）线的敷设
2
接地体安装
3
接地（接零）支线的敷设
允许偏差项
目
项目
允许
偏差
mm
实测偏差值（mm）
1
2
3
4
5
6
7
8
9
10
1
搭
接
长
度
扁钢
≥2b
圆钢
≥6d
圆钢和扁钢
≥6d
2
扁钢搭接焊的棱边数
3
检
查
结
果
基本项目
检查项，其中优良项，优良率%
允许偏差项目
实测点，其中合格项，合格率%
检查结
论
专业技术负责人：
年月日
验收结论
监理工程师：
年月日
注：b为扁钢宽度。D为圆钢直径。
接地装置安装分项工程质量验收记录表
工程名称
结构类型
部位
施工单位
项目经理
项目技术负人
分包单位
分包单位负责人
分包项目经理
保证项目
项目
பைடு நூலகம்质量情况
1
材料的质量符合设计要求，接地装置的接地电阻值必须符合设计要求
2
接至电气设备、器具和可拆卸的其它非带电金属部件接地（接零）的分支线，必须直接与接地干线相连，严禁串联连接

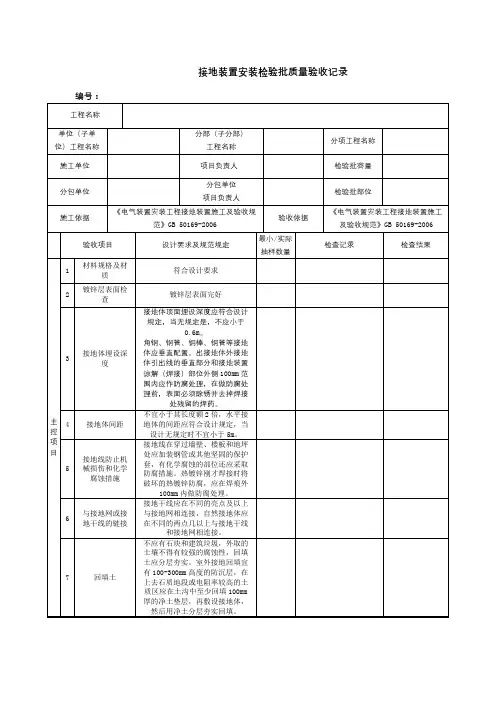

接地装置安装检验批质量验收记录

接地装置安装检验批质量验收记录
4
接地体间距
不宜小于其长度额2倍，水平接地体的间距应符合设计规定，当设计无规定时不宜小于5m。
5
接地线防止机械损伤和化学腐蚀措施
接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。热镀锌刚才焊接时将破坏的热镀锌防腐，应在焊痕外100mm内做防腐处理。
6
与接地网或接地干线的链接
接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，在直线段上，不应有高低起伏及弯曲等现象
接地线沿建筑物墙壁水平敷设时，离地面距离宜为250-300mm，接地线与建筑物墙壁间的间隙为10-15mm
在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。
冥府接地线的表面应涂以用15-100mm宽度相等的绿色和黄色相间的纹，中性线自涂淡蓝色标识。
1.电缆桥架全长不大于30m时，不应少于2处接地干线相连。
2.全长大于30m，应每隔20-30m增加与接地干线的链接点。
3.电缆桥架的起始端和终点端应与接地网可靠连接。
4
金属电缆桥架的接地
1.电缆桥架连接部位宜采用两端压接镀锡铜鼻子的铜绞线跨接，跨接线最小允许截面积不小于4mm
2.镀锌电缆桥架间连接板的两端不跨接接地线时，连接板每端应有不少于2各防松螺帽或放松垫圈的螺栓固定。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
接地装置安装检验工程名称
分部（子分部）
工程名称
分项工程名称
施工单位
项目负责人
检验批容量
分包单位
分包单位
项目负责人
检验批部位
施工依据
《电气装置安装工程接地装置施工及验收规范》GB 50169-2006

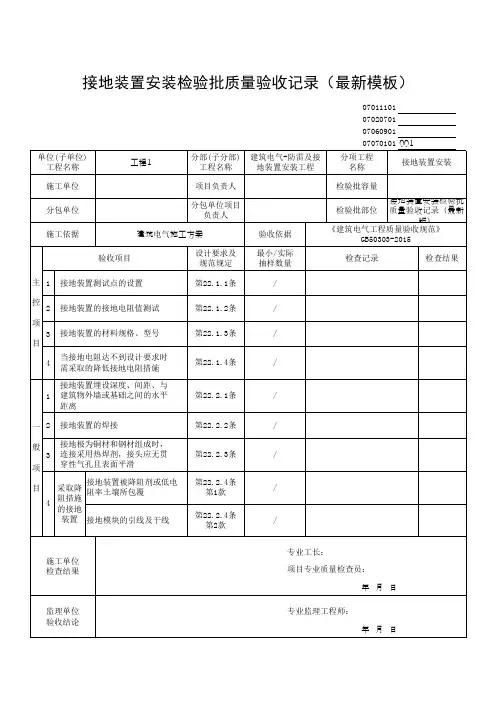

接地装置安装检验批质量验收记录(最新模板)

接地装置安装检验批质量验收记录(最新模板)

第22.1.3条
/
目
4
当接地电阻达不到设计要求时 需采取的降低接地电阻措施
第22.1.4条
/
接地装置埋设深度、间距、与
1 建筑物外墙或基础之间的水平
第22.2.1条
/
距离
一 2 接地装置的焊接
第22.2.2条
/
般 接地极为铜材和钢材组成时，
3 连接采用热焊剂，接头应无贯
第22.2.3条
/
项 穿性气孔且表面平滑
接地装置被降阻剂或低电
目
4
采取降 阻措施
阻率土壤所包覆
的接地
第22.2.4条 第1款
/
装置 接地模块的引线及干线
第22.2.4条 第2款
/
施工单位 检查结果
监理单位 验收结论
专业工长： 项目专业质量检查员：
年月日
专业监理工程师： 年月日
验收项目
设计要求及 规范规定
验收依据
最小/实际 抽样数量
检验批容量
接地装置安装检验批 检验批部位 质量验收记录（最新
版） 《建筑电气工程质量验收规范》
GB50303-2015
检查记录
检查结果
主 1 接地装置测试点的设置
第22.1.1条
/
控 2
接地装置的接地电阻值测试
第22.1.2条
/
项
3 接地装置的材料规格、型号
接地装置安装检验批质量验收记录（最新模板）
单位(子分部) 建筑电气-防雷及接
工程名称
地装置安装工程
07011101 07020701 07060901 07070101 001
分项工程 名称
接地装置安装
施工单位 分包单位 施工依据

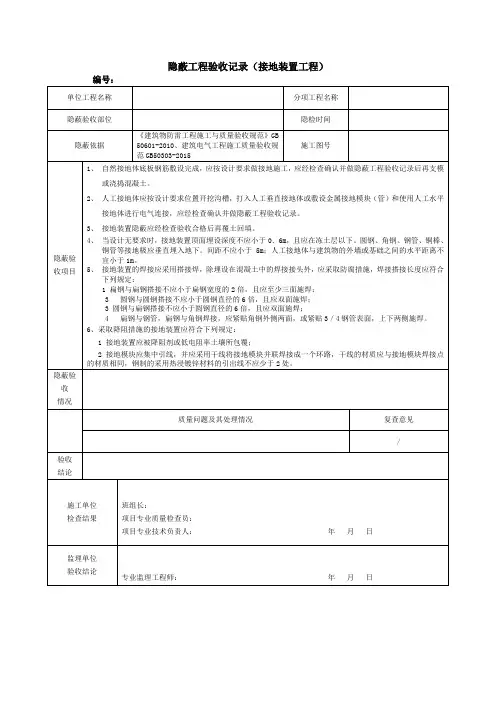

隐蔽工程验收记录(接地装置工程)

隐蔽工程验收记录(接地装置工程)
隐蔽工程验收记录（接地装置工程）
编号：
单位工程名称
分项工程名称
隐蔽验收部位
隐检时间
隐蔽依据
《建筑物防雷工程施工与质量验收规范》GB 50601-2010、建筑电气工程施工质量验收规范GB50303-2015
施工图号
隐蔽验收项目
1、自然接地体底板钢筋敷设完成，应按设计要求做接地施工，应经检查确认并做隐蔽工程验收记录后再支模或浇捣混凝土。
6、采取降阻措施的接地装置应符合下列规定：
1 接地装置应被降阻剂或低电阻率土壤所包覆；
2 接地模块应集中引线，并应采用干线将接地模块并联焊接成一个环路，干线的材质应与接地模块焊接点的材质相同，钢制的采用热浸镀锌材料的引出线不应少于2处。
隐蔽验收
情况
质量问题及其处理情况
复查意见
/
验收
结论
施工单位
检查结果
班组长：
项目专业质量检查员：
项目专业技术负责人： 年 月 日
监理单位
验收结论
专业监理工程师： 年 月 日
2、人工接地体应按设计要求位置开挖沟槽，打入人工垂直接地体或敷设金属接地模块（管）和使用人工水平接地体进行电气连接，应经检查确认并做隐蔽工程验收记录。
3、接地装置隐蔽应经检查验收合ห้องสมุดไป่ตู้后再覆土回填。
4、当设计无要求时，接地装置顶面埋设深度不应小于0．6m，且应在冻土层以下。圆钢、角钢、钢管、铜棒、铜管等接地极应垂直埋入地下。间距不应小于5m；人工接地体与建筑物的外墙或基础之间的水平距离不宜小于1m。
5、接地装置的焊接应采用搭接焊，除埋设在混凝土中的焊接接头外，应采取防腐措施，焊接搭接长度应符合下列规定：
1 扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；

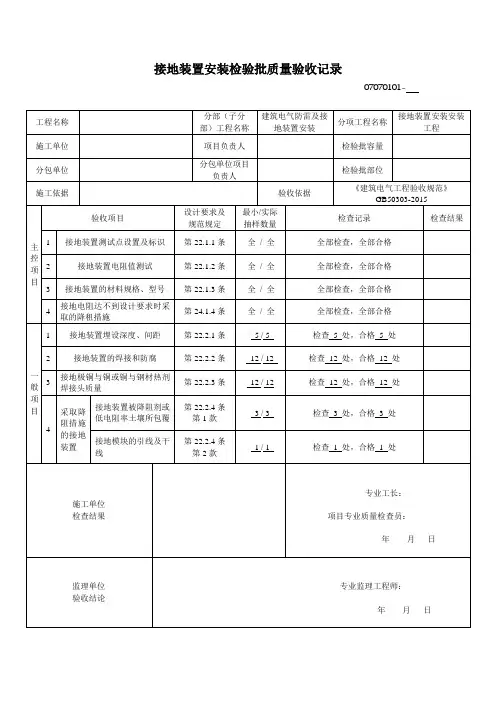

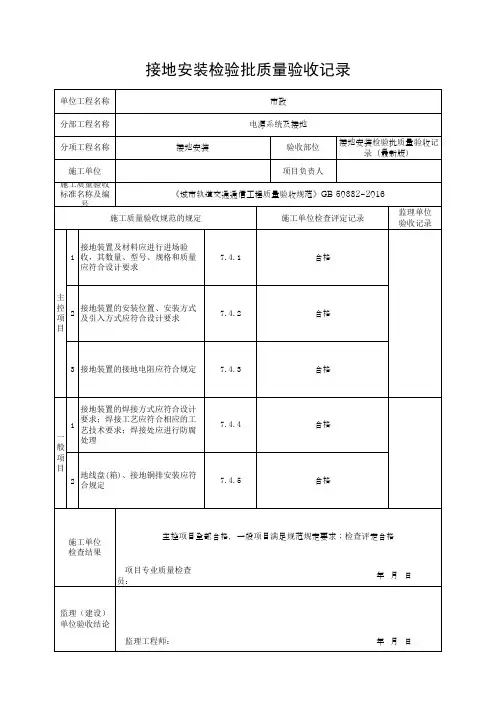

最新接地装置安装检验批

最新接地装置安装检验批
1
接地装置埋设深度、间距
第22.2.1条
5/5
检查5处，合格5处
2
接地装置的焊接和防腐
第22.2.2条
12/12
检查12处，合格12处
3
接地极铜与铜或铜与钢材热剂焊接头质量
第22.2.3条
12/12
检查12处，合格12处
4
采取降阻措施的接地装置
接地装置被降阻剂或低电阻率土壤所包覆
第22.2.4条
第1款
3/3
检查3处，合格3处
接地模块的引线及干线
第22.2.4条
第2款
1/1
检查1处，合格1处
施工单位
检查结果
专业工长：
项目专业质量检查员：
年月日
监理单位
验收结论
专业监理工程师：
年月日
抽样数量
检查记录
检查结果
1
接地装置测试点设置及标识
第22.1.1条
全/全
全部检查，全部合格
2
接地装置电阻值测试
第22.1.2条
全/全
全部检查，全部合格
3
接地装置的材料规格、型号
第22.1.3条
全/全
全部检查，全部合格
4
接地电阻达不到设计要求时采取的降租措施
第24.1.4条
全/全
全部检查，全部合格
一般项目
接地装置安装检验批质量验收记录
07070101-
工程名称
分部（子分部）工程名称
建筑电气防雷及接地装置安装
分项工程名称
接地装置安装安装工程
施工单位
项目负责人
检验批容量
分包单位
分包单位项目
负责人
检验批部位

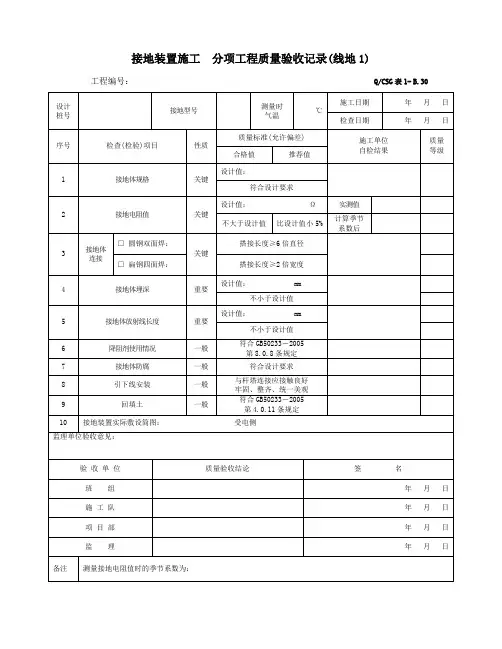

接地装置施工 分项工程质量验收记录

接地装置施工 分项工程质量验收记录(线地1)
工程编号： Q/CSG 表1- B.30
设计
桩号
接地型号
测量时 气温
℃
施工日期
年 月 日
检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
施工单位 自检结果
质量 等级
合格值 推荐值
1
接地体规格
关键
设计值：
符合设计要求
2
接地电阻值
关键
设计值： Ω
实测值 不大于设计值 比设计值小5%
计算季节系数后
3
接地体连接
□ 圆钢双面焊：
关键
搭接长度≥6倍直径
□ 扁钢四面焊： 搭接长度≥2倍宽度 4
接地体埋深
重要
设计值： mm
不小于设计值
5
接地体放射线长度
重要
设计值： mm
不小于设计值
6 降阻剂使用情况 一般 符合GB50233－2005 第8.0.8条规定
7 接地体防腐 一般 符合设计要求
8 引下线安装 一般 与杆塔连接应接触良好 牢固、整齐、统一美观
9 回填土
一般
符合GB50233－2005 第4.0.11条规定
10
接地装置实际敷设简图： 受电侧
监理单位验收意见：
验 收 单 位 质量验收结论
签 名
班 组 年 月 日
施 工 队 年 月 日 项 目 部 年 月 日 监 理
年 月 日
备注
测量接地电阻值时的季节系数为：。

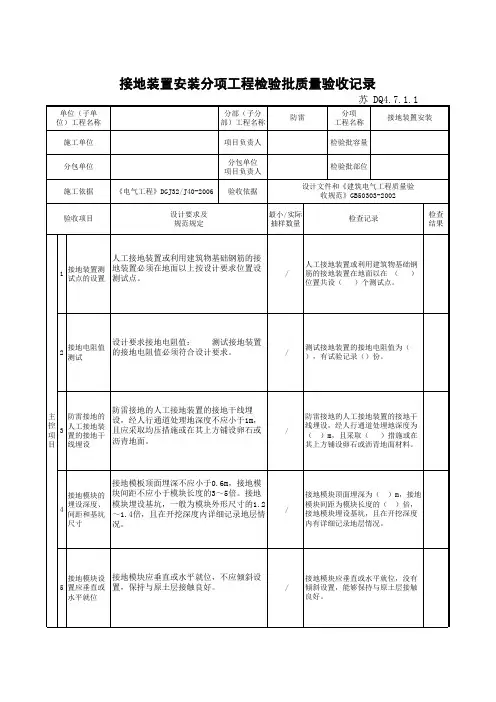

DQ4.7.1.1 接地装置安装分项工程检验批质量验收记录

接地装置安装分项工程检验批质量验收记录
苏 DQ4.7.1.1
单位（子单 位） 工程名称 施工单位 分包单位 施工依据 《电气工程》DGJ32/J40-2006 设计要求及 规范规定 分部（子分 部） 工程名称 项目负责人 分包单位 项目负责人 验收依据 防雷 分项 工程名称 检验批容量 检验批部位 设计文件和《建筑电气工程质量验 收规范》 GB50303-2002 最小/实际 抽样数量 检查记录 检查 结果 接地装置安装
接地模块设 接地模块应垂直或水平就位，不应倾斜设 5 置应垂直或 置，保持与原土层接触良好。 水平 就位
/
接地模块应垂直或水平就位，没有 倾斜设置，能够保持与原土层接触 良好。
设计要求，接地装置顶面埋设深度为： m当设计无要求时，接地装置顶面埋设深度 不应小于0.6m。圆钢、角钢及钢管接地极 应垂直埋入地下，间距不应小于5m。接地 装置的焊接应采用搭接焊，搭接长度应符 合下列规定：
主 控 3 项 目
防雷接地的 设，经人行通道处理地深度不应小于1m， 人工接地装 且应采取均压措施或在其上方铺设卵石或 置的 接地干 沥青地面。 线埋设
防雷接地的人工接地装置的的接地干 线埋设，经人行通道处埋地深度为 （ ）m，且采取（ ）措施或在 其上方铺设卵石或沥青地面材料。
专业工长： 施工单位 检查结果 质量员：
年
月
日
监理单位 验收结论
监理工程 师：
年
月
日
江苏省建设工程质量监督总站监制
验收项目
人工接地装置或利用建筑物基础钢筋的接
接地装置测 地装置必须在地面以上按设计要求位置设 1 试点的设置 测试点。 /
人工接地装置或利用建筑物基础钢 筋的接地装置在地面以在 （ ） 位置共设（ ）个测试点。

接地装置安装分项工程质量验收记录

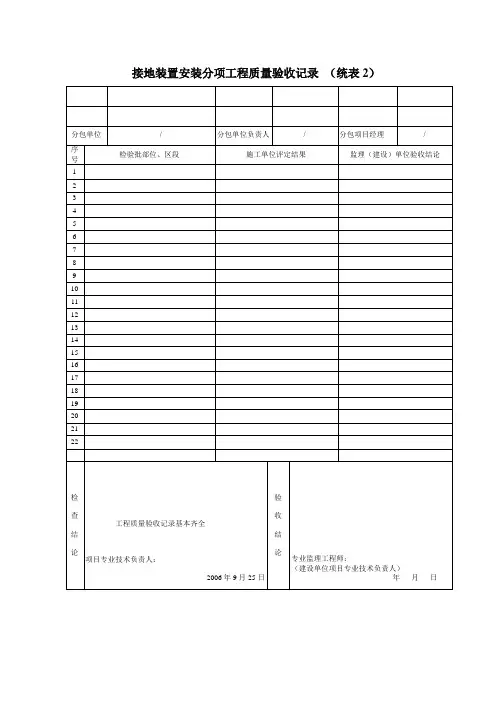

接地装置安装分项工程质量验收记录（统表2）
电缆电线导管敷设分项工程质量验收记录DQ1.4
电线电缆敷设分项工程质量验收记录DQ1.4
电缆头制作接线及线路绝缘测试分项工程质量验收记录DQ1.4
配电箱、柜安装分项工程质量验收记录DQ1.4
灯具安装分项工程质量验收记录DQ1.4
插座开关风扇安装分项工程质量验收记录DQ1.4
建筑照明通电试运行分项工程质量验收记录DQ1.4
桥架安装分项工程质量验收记录DQ1.4
接地装置安装分项工程质量验收记录DQ1.4
防雷接地引下线敷设分项工程质量验收记录DQ1.4
接闪器安装分项工程质量验收记录DQ1.4
等电位安装分项工程质量验收记录DQ1.4。

接地分项工程质量验收记录(最新)

绝缘
接地线的颜色应采用绿、黄 两色或绿色
质量控制资料
建设（监理）单位验收结论：
施工单位质量检验员： 施工单位专业技术质量负责人：
年月日
专业技术负责人 （监理工程 师）：
年月日
施工单位检验结果
保护接地的接地电阻应符合 设计文件的规定 主 控 信号回路的接地点应符合本 项 规范第10.2.9条的规定 目 铠装电缆的铠装两端应接至 保护接地
ห้องสมุดไป่ตู้
仪表及控制系统的工作接地 、保护接地应共用接地装置
中间接线箱内主电缆分屏蔽 层与二次电缆屏蔽层的连接， 应符合本规范第10.2.12条的 规定
仪表盘、柜、箱内各回路的 各类接地与接地干线和接地极 的连接，应符合本规范第 10.2.14条的规定
仪表保护接地系统应接到电 气工程的保护接地网上，连接 应牢固可靠，不应串联接地
建设（监理）单位验收结论
一 接地系统的连线应符合本规 般 范第10.2.16条的规定 项 控制室、机柜室内的接地干 目 线采用扁钢时，扁钢间应进行

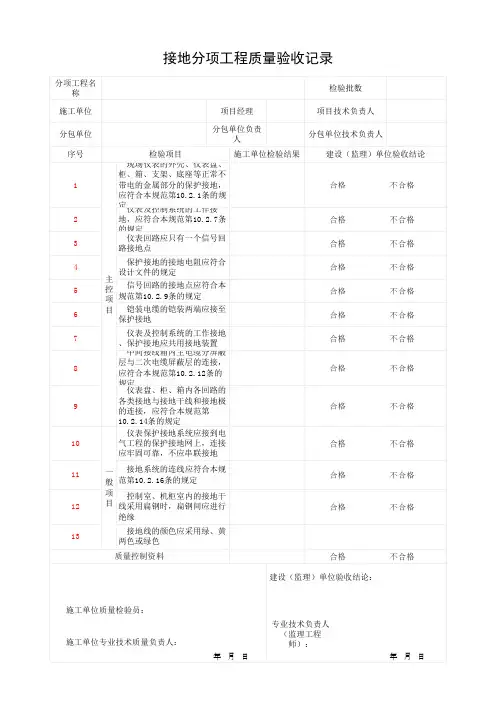

接地分项工程质量验收记录
分项工程名 称
检验批数
施工单位
项目经理
项目技术负责人
分包单位 序号 1
2 3 4 5 6 7 8
9
10 11 12 13
分包单位负责 人
分包单位技术负责人
检验项目 现场仪表的外壳、仪表盘、 柜、箱、支架、底座等正常不 带电的金属部分的保护接地， 应符合本规范第10.2.1条的规 定仪表及控制系统的工作接 地，应符合本规范第10.2.7条 的规定 仪表回路应只有一个信号回 路接地点
