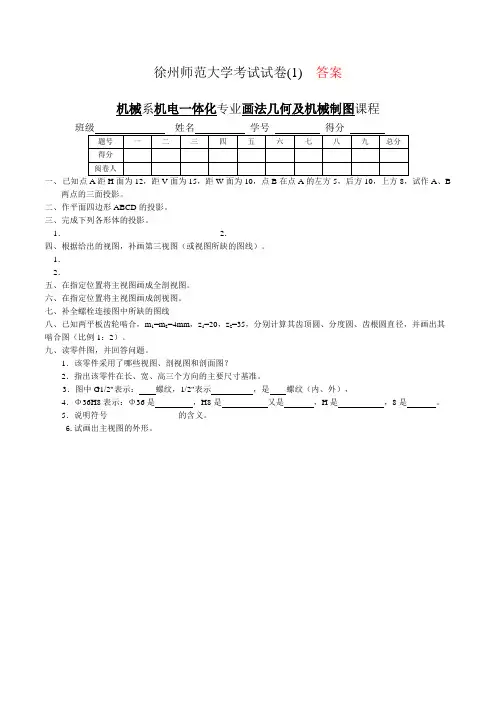

徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
二、作平面四边形ABCD的投影。
三、完成下列各形体的投影。
1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），4．Φ36H8表示：Φ36是，H8是又是，H是，8是。
5．说明符号的含义。
6.试画出主视图的外形。
答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5．说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为μm.；后者表示，是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。
（图形从略）徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
汽车机械制图题库练习题及答案（第三单元）自测题 3-11一、选择题1.绘制组合体视图应先进行(B)。
A.尺寸分析B.线型分析C.视图选择D.形体分析2.识读三视图首先使用的读图方法是(B)。
A.线面分析法B.形体分析法C.线型分析法D.综合分析法3.识读组合体视图中形体较复杂的细部结构应进行(B)。
A.形体分析B.线面分析C.投影分析D.尺寸分析4.选择组合体主视图的投影方向应(D)。
A.尽可能多的反映组合体的形状特征及各组成部分的相对位置B.使它的长方向平行于正投影面C.使其它视图呈现的虚线最少D.前三条均考虑5.柱体需要标注的尺寸是(D)。
A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸6.台体需要标注的尺寸是(A)。
A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸7.切割体需要标注的尺寸是(B)。
A.原体尺寸和截平面的形状尺寸B.原体尺寸和截平面的位置尺寸C.原体尺寸和截平面的形状与位置尺寸D.所有线的定形尺寸及定位尺寸8.已知物体的主、俯视图，正确的左视图是(A)。
A B C D9.已知物体的主、俯视图，正确的左视图是(C)。
ABCD10.已知物体的主、俯视图，正确的左视图是(A )。
ABCD11.已知物体的主、俯视图，正确的左视图是(B )。
ABCD12.已知物体的主、俯视图，正确的左视图是(A )。
ABC D二、判断题1.组合体两基本体表面平齐时，在视图上两基本体之间无分界线。
(A)A.正确B.不正确2.组合体两曲面相切时，在相切处不应画出切线。
(B)A.正确B.不正确3.组合体两基本形体相贯时，应标注相贯线尺寸。
(B)A.正确B.不正确4.一个视图肯定不能完全确定物体的形状。
(B)A.正确B.不正确5.两个视图能完全确定物体的形状。
(B)A.正确B.不正确自测题 3-12一、填空题1．组合体的组合类型有型、型、型三种。
