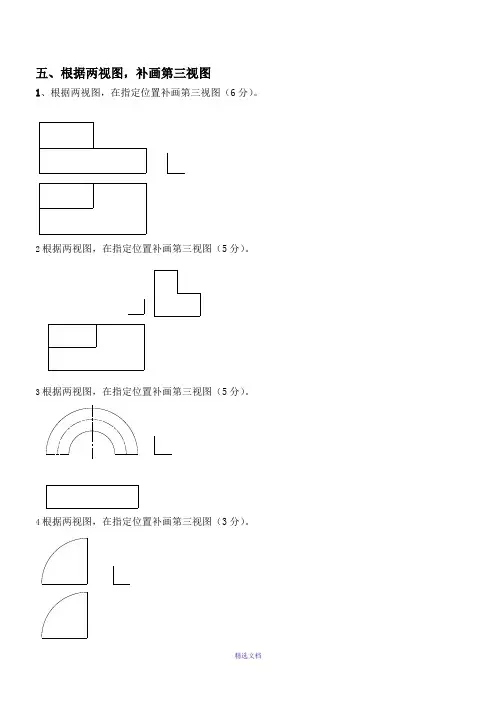

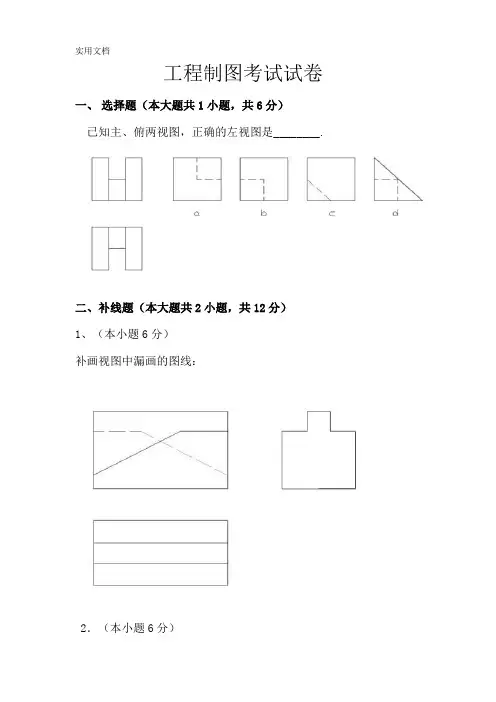

补画第三视图(每小题6分,共12分)
- 格式:doc
- 大小:71.00 KB
- 文档页数:2
一.判断题(每小题1分,共10分)
()1.仰视图的上方表示物体的前方。
()2.配合制中应优先选用基轴制。
()3.圆锥销Ø6指的是其大头直径。
()4.M16X1.5表示普通的粗牙螺纹。
()5.C2表示45°倒角,直角边为2mm。
()6.标注中符号“SØ”表示球面直径。
()7.重合断面图用粗实线表示。
()8.配合代号Φ30H8∕f7表示基孔制间隙配合。
()9.滚动轴承内圈与轴的配合应采用基轴制。
()10.普通平键的上表面为其工作面,该表面与轮上键槽接触,因此用一条线表示。

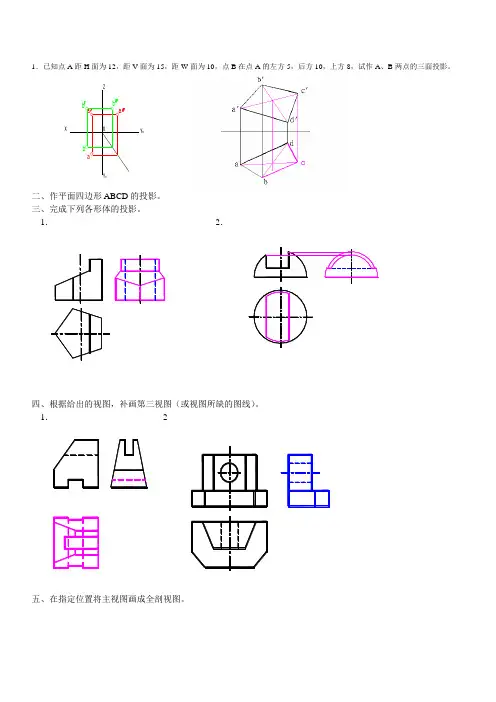

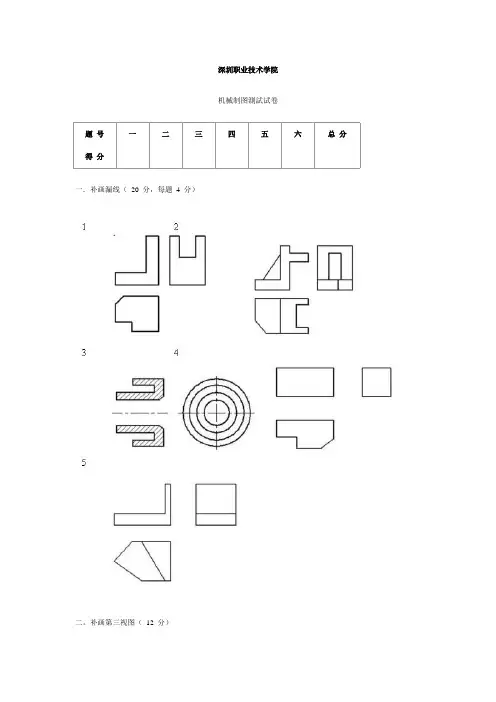

二.补画第三视图(每小题5分,共10分)
三.读如下零件图,回答问题(30分)
1.该零件图名称为,材料为。
2.尺寸的最大极限尺寸为,最小极限尺寸为,公差
为。
3.说明Φ20f7的含义:基本尺寸为 ,f7为,其中f表
示代号,7表示代号。
4说明图中形位公差框格的含义:。
5.符号表示用方法获得的表面粗糙度Ra的值为1.6µm,该表面在检验时应采用原则;表示Ra的值为3.2µm,该
表面在检验时应采用原则。
6.主视图中键槽的定形尺寸为和;定位尺寸为。
7.M12×1.5―6g表示普通螺纹,其公称直径为,螺距为,旋向。
8.补画齿轮部分的局部剖视图(模数m=3,齿数z=18,按1:1比例在原图中绘制)
d = d a= d f=

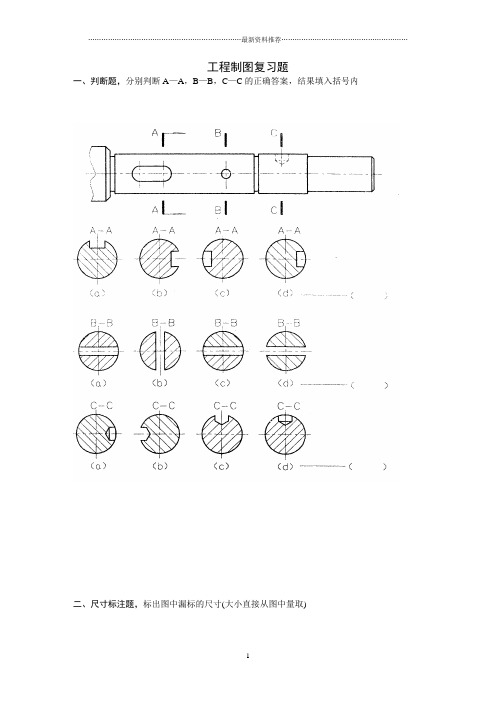

9. 按1:1比例在指定位置作A─A处的移出断面图(键槽深度3mm).
