(机械制图)补画第三视图试题库B

机械制图试题库第1部分填空题一．制图基础知识1．图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。

2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。

3．标题栏应位于图纸的，一般包含以下四个区：、、、，标题栏中的文字方向为。

4．比例是指图中与其之比。

图样上标注的尺寸应是机件的尺寸，与所采用的比例关。

5．常用比例有、和三种；比例1：2是指是的2 倍，属于比例；比例2：1是指是的2倍，属于比例。

6．图时应尽量采用比例，需要时也可采用或的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的。

7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。

8．字号指字体的，图样中常用字号有号四种。

9．常用图线的种类有等八种。

10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。

虚线、细实线和细点划线的图线宽度约为粗实线的。

11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。

12．标注尺寸的四要素是、、、。

13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。

14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。

角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须。

15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。

16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。

17．符号“∠1：10”表示，符号“1：5”表示。

18．平面图形中的线段可分为、、三种。

它们的作图顺序应是先画出，然后画，最后画。

19．平面图形中的尺寸，按其作用可分为和两类。

20．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫。

二．投影理论1．投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。

2-2 正投影的基本性质班级： 姓名： 学号： 11第2章 投影基础1. 根据给出的视图补画第三视图。

(4)(1)(2)(3)(5)2-6 直线的投影（续）班级： 姓名： 学号： 15第2章 投影基础7. 已知A、B、C在同一直线上，求点的投影。

OXab( )( )ddd'(4)c'aa'Xb'cXca( )d(5)a'OX b'bd'c'cacObbd( )8. 判断下列两直线的相对位置（平行、相交、交叉）(1)c'a'd'a'c'(2)b'b'd'OX( )bO(6)b'(d')dXa a'(c)c'( )acdbc'(d')a'O (3)b'交叉相交相交交叉交叉平行2-12 换面法班级： 姓名： 学号： 213. 求三角形ABC的实形。

1. 求点A的新投影。

第2章 投影基础O11H VX a'aX HV bab'(2)1HVV HX aa'(1)X V HXOa'1OOOc'c (1)XHV d'cdc'(2)HV aa'bb'OX O2. 求直线AB、CD的实长及AB与水平面的倾角和CD与正平面的倾角。

4. 求点K到三角形ABC的距离。

aa'Xcbkc'Ok'b'a 1'a 1a 1'b1'c1'。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

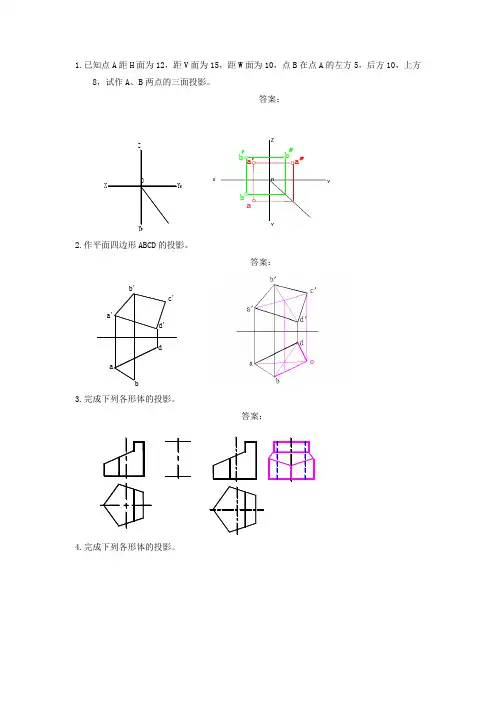

1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

答案：X ZY HY WO XZYYOa aabbb2.作平面四边形ABCD的投影。

答案：ab da'b'c'd'3.完成下列各形体的投影。

答案：4.完成下列各形体的投影。

5.根据给出的视图，补画第三视图（或视图所缺的图线）。

答案：6.根据给出的视图，补画第三视图（或视图所缺的图线）。

答案：7.在指定位置将主视图画成全剖视图8.在指定位置将主视图画成剖视图。

答案：9.补全螺栓连接图中所缺的图线。

答案：10.已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

答案：11.作水平线AB 的三面投影。

已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。

答案：aa ab bb XY HY HZO12.已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。

答案：adacd cb13.根据已知视图补画第三视图或视图中所缺的图线。

14.根据已知视图补画第三视图或视图中所缺的图线。

答案：15.在指定位置将主视图画成全剖视图。

答案：16.在指定位置画出剖面图(键槽深3mm)。

17.改正双头螺柱连接中的错误画法。

答案：18.画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。

答案：d=mz=3╳20=60mmda=m(z+2)=66mmdf=m(z-2.5)=52.5mm19.在平面ABC内作一条水平线，使其到H面的距离为10mm。

答案：20.根据给出的视图，补画第三视图或视图中所缺的图线。

答案：21.根据给出的视图，补画第三视图或视图中所缺的图线。

22.在指定位置将主视图画成剖视图。

23.补画视图中的缺线。

机械制图考试试卷及答案〔1〕一、作平面四边形ABCD 的投影。

二、点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，前方10，上方8，试作A 、B 两点的三面投影。

XZY Y WOaaabbb三、完成以下各形体的投影。

1． 2．四、根据给出的视图，补画第三视图〔或视图所缺的图线〕。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图〔比例1：2〕。

九、读零件图，并答复以下问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹〔内、外〕，又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹〔内、外〕，4．Φ36H8表示：Φ36是根本尺寸，H8是公差带代号，其中，H是根本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的外表粗糙度，6.3μm.；后者表示，是由不去除材料的方法获得的零件外表。

6.试画出主视图的外形。

〔图形从略〕徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成以下各形体的投影。

(12分，每题6分)1．2．四、根据给出的视图，补画第三视图〔或视图所缺的图线〕。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸★89★105A．SRB．EQSC.C8、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的（A）A．右下角B．左下角C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定(×)2、比例是指图样与实物相应要素的线性尺寸之比。

(×)3、2：1是缩小比例。

(×)4、绘制机械图样时，尽量采用1：1的比例(√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

(×)7、国家制图标准规定，可见的轮廓线用虚线绘制。

(×)8、国家制图标准规定，各种图线的粗细相同。

(×)9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

(√)10、图样中书写汉字的字体，应为长仿宋体。

(√)11、画圆的中心线时，其交点可心是点画线的短画。

(×)12、当圆的直径过小时，可以用线实线来代替线点画线。

(√)四、用已知半径作圆弧连接（保留作图痕迹）1、五、检查下图尺寸注法的错误，将正确的标注方法标注在右边图中。

12357一定与其它两个投影面平行，这样的直线称为投影面的垂直线。

9、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。

10、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为正平线、水平线、侧平线。

11、与三个投影面都倾斜的直线称为一般位置直线。

12、空间平面按其对三个投影面的相对位置不同，可分投影面的平行面、投影面的垂直面一般位置平面。

13、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为正平面、水平面、侧平面。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。

2、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。

精心整理机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

34细实线画出，对称中心线和轴线用56789向左。

角度的尺寸数字一律按121516、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。

21．比例是指图中图形与其实物相应要素之比。

图样上标注的尺寸应是机件的实际尺寸，与所采用的比例无关。

22．常用比例有原值、放大和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

精心整理23、图时应尽量采用原值比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际大小。

24．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。

25．字号指字体的高度，图样中常用字号有10、7、5、3.5号四种。

26．常用图线的种类有实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。

27．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

28．图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

29、标注尺寸的三要素是尺寸数字、尺寸界限、尺寸线3133363738404142三种。

43．与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的垂直线44．与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为水平线、正平线、侧平线。

《汽车机械制图》综合测试题（一）一、选择题（每题2分，共20分）1．三视图采用的是（）投影法绘制的。

A．中心 B. 平行 C. 斜轴测 D. 正轴测2．垂直于一个投影面同时平行于另外两个投影面的直线称为投影面的（）线。

A．平行 B. 垂直 C. 倾斜 D. 一般位置3．图样中的尺寸以（）为单位，并且不需要标注计量单位的代号或名称。

A．m B．cm C．mm D．in4．不可见轮廓线采用（）来绘制。

A．粗实线 B．虚线 C.细实线 D.点画线5．请想象哪个视图描述的是物体的上下和前后关系（）A．主视图 B．俯视图 C．左视图 D．右视图6．正等轴测图中，简化轴向伸缩系数为（）A.0.82B.1C.1.22D.1.57．剖面线方向是相对水平面成45°，间隔（）A.均匀B.随意8．132±0.0125的公差为（）A.+0.0125B.-0.0125C.+0.025D. 0.0259. 表面粗糙度中，Ra的单位为（）A.米B. 厘米C.毫米D.微米10．下列缩写词中表示均布的意思的是（）A. RB. SRC. EQSD.φ二、观察物体的三视图，在立体图中找出相对应的物体，填写对应的序号（12分）三、已知圆锥表面点A、B的一个投影，作出它们的另两面投影。

（15分）四、根据平面图形的两面投影，求作第三投影（20分）1.2.五、补画第三视图（10分）六、看懂主轴零件图，并回答下列问题。

（每空1分，移出断面图6分，共23分。

）1.零件图有（）个图形，他们分别是（）、（）、（）。

2.零件∅40段的长度为（），表面粗糙度代号是（）。

3.轴上键槽尺寸的长度为（）、宽度为（）、深度为（）、宽度尺寸公差为（）。

4.零件的（）端为轴向尺寸的主要基准，（）为径向尺寸的主要基准。

5.键槽的定位尺寸为（），沉孔的定位尺寸为（）。

6.∅26的位置公差要求为，它的基准要素是（）；公差项目为（），公差值为（）。

7.画出C-C移出断面图。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0 、A1 、A2 、A3A4 其中A4图纸幅的尺寸为210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图常采用两种线宽，粗、细线的比率为2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制标准的是（C ）。

A．GB/T B．GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B．2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（C ）A．SR B．EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角B．左下角 C.右上角《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。

2、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。

汽车机械制图单元练习题题库练习题及答案（第四单元）单元测试题 4.1一、填空题1．基本视图一共有个，它们的名称分别是。

2.基本视图的“三等关系”为：。

3.表达形体外部形状的方法，除基本视图外，还有、、、四种视图。

4.按剖切范围的大小来分，剖视图可分为、、三种。

5.剖视图的剖切方法可分为、、。

6.剖视图的标注包括三部分内容：、、。

7.省略一切标注的剖视图，说明它的剖切平面通过机件的。

8.断面图用来表达零件的形状，剖面可分为和两种。

9.移出断面和重合断面的主要区别是：移出断面图画在，轮廓线用绘制；重合断面图画在。

10.机件中一般采用图表达机件的断面形状二、选择题1.一张完整的零件图应包括：一组图形、完整的尺寸、技术要求和（）。

A.明细栏B.标题栏C.零件序号D.总体尺寸2.一张完整的零件图应包括：一组图形、完整的尺寸、（）和标题栏。

A.明细栏B.总体尺寸C.零件序号D.技术要求3.基本视图配置中，俯视图在主视图的（）方。

A.上B.左C.后D.下4.基本视图配置中，右视图在主视图的（）方。

A.上B.左C.后D.下5.六个基本视图仍然保持“长对正、高平齐、（）”的“三等”投影关系。

A.宽相等B.左右等高C.前后一致D.上下对齐三、绘图题1.根据组合体两视图，补画第三视图单元测试题 1（答案）一、填空题1.基本视图一共有 6 个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图2、基本视图的“三等关系”为：长对正，高平齐，宽相等。

3.表达形体外部形状的方法，除基本视图外，还有向视图、局部视图、斜视图、剖视图四种视图。

4、按剖切范围的大小来分，剖视图可分为全剖视、半剖视、局部剖视三种。

5、剖视图的剖切方法可分为单一剖、阶梯剖、旋转。

6.剖视图的标注包括三部分内容：字母、箭头、剖切线。

7.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面。

8.断面图用来表达零件的某部分的断面形状，剖面可分为移出断面和重合断面两种。

根据两视图，补画第三视图44根据两视图，在指定位置补画第三视图（7分）。

45根据两视图，在指定位置补画第三视图（6分）。

46根据两视图，在指定位置补画第三视图（6分）。

47根据两视图，在指定位置补画第三视图（6分）。

48根据两视图，在指定位置补画第三视图（5分）。

49根据两视图，在指定位置补画第三视图（6分）。

50根据两视图，在指定位置补画第三视图（8分）。

51根据两视图，在指定位置补画第三视图（8分）。

52根据两视图，在指定位置补画第三视图（6分）。

53根据两视图，在指定位置补画第三视图（8分）。

54根据两视图，在指定位置补画第三视图（7分）。

55根据两视图，在指定位置补画第三视图（7分）。

56根据两视图，在指定位置补画第三视图（5分）。

57根据两视图，在指定位置补画第三视图（6分）。

58根据两视图，在指定位置补画第三视图（6分）。

59根据两视图，在指定位置补画第三视图（8分）。

60根据两视图，在指定位置补画第三视图（8分）。

61根据两视图，在指定位置补画第三视图（12分）。

62根据两视图，在指定位置补画第三视图（12分）。

63根据两视图，在指定位置补画第三视图（7分）。

64根据两视图，在指定位置补画第三视图（8分）。

65根据两视图，在指定位置补画第三视图（7分）。

66根据两视图，在指定位置补画第三视图（8分）。

67根据两视图，在指定位置补画第三视图（7分）。

68根据两视图，在指定位置补画第三视图（6分）。

69根据两视图，在指定位置补画第三视图（9分）。

70根据两视图，在指定位置补画第三视图（10分）。

71根据两视图，在指定位置补画第三视图（9分）。

72根据两视图，在指定位置补画第三视图（8分）。

73根据两视图，在指定位置补画第三视图（8分）。

74根据两视图，在指定位置补画第三视图（8分）。

75根据两视图，在指定位置补画第三视图（8分）。

76根据两视图，在指定位置补画第三视图（12分）。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。

16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

《机械制图》课程试题库（中专)第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线,轴线,中心线采用细点画线.3、机械制图当中的汉字应写成长仿宋体。

＊4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1.9、线性尺寸数字一般应注写在尺寸线的上方或左方.★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸.二、选择题1、下列符号中表示强制国家标准的是（C）。

A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B)来绘制。

A．粗实线B．虚线C。

细实线3、下列比例当中表示放大比例的是（B)A．1：1B．2：1C。

1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC。

SΦ4、下列比例当中表示缩小比例的是（C)A．1:1B．2:1C。

1：25、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是（C)7、下列缩写词中表示均布的意思的是（C)A．SRB．EQSC.C8、角度尺寸在标注时，文字一律(A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的(A)A．右下角B．左下角C。

右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定(×）2、比例是指图样与实物相应要素的线性尺寸之比。

(×)3、2：1是缩小比例。

(×）4、绘制机械图样时，尽量采用1：1的比例（√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
