棘轮机械结构一、引言棘轮机械结构，也称为摩擦传动机构，是一种常见的机械传动装置。
它可以将旋转运动转换为直线运动，广泛应用于机床、自动化生产线、自动门等领域。
本文将全面、详细、完整地探讨棘轮机械结构的原理、构造和应用，以及其中的优缺点和改进方向。
二、原理与构造2.1 棘轮原理棘轮是由一个齿轮和一个棘爪（也称为棘爪轮）组成的。
棘轮的原理基于摩擦力的作用，通过棘爪与齿轮间的摩擦，使得齿轮只能在一个方向上旋转，而无法逆向旋转。
2.2 棘轮的构造棘轮的齿轮通常是一个平面齿轮或圆柱齿轮，上面具有一定的齿数；棘爪通常是一个带有相应数量的刚性接触面的曲线片或扇形片。
齿轮和棘爪之间的摩擦力可以通过弹簧或惯性元件来控制，以确保稳定的传动效果。
三、应用3.1 机床行程控制棘轮机械结构常用于机床的行程控制，特别是在需轻量、紧凑和高精度的情况下。
通过合理设计和安装棘轮机械结构，可以实现精确的工件定位和快速的工件切换。
3.2 自动化生产线在自动化生产线中，棘轮机械结构被广泛应用于传送带、装配线等设备上。
利用棘轮的单向传动特性，可以实现工件自动定位、分拣和装配，提高生产线的效率和准确性。
3.3 自动门系统棘轮机械结构也可以用于自动门系统中，实现门的自动开关。
通过合理设计和控制，可以实现门的平稳、快速的开启和关闭，提高门的使用便利性和安全性。
四、优缺点4.1 优点•简单易制造：棘轮机械结构的制造和安装相对简单，成本较低。
•紧凑高效：棘轮机械结构体积小巧，适用于空间有限的场合。
•稳定可靠：棘轮机械结构的单向传动特性能够保证传动机构的稳定和可靠性。
4.2 缺点•摩擦损耗：由于摩擦力的存在，棘轮机械结构会产生一定的能量损耗和热量，降低传动效率。
•噪声和振动：棘轮机械结构在工作时会产生噪声和振动，不适合对噪声和振动敏感的应用场合。
•限制速度和载荷：棘轮机械结构的传动速度和载荷受到一定限制，不适用于高速和大负荷的情况。
五、改进与展望为了克服棘轮机械结构的缺点，需要进一步改进和优化。
间歇运动机构——-棘轮机构
教学目标：
1．了解棘轮机构的组成及类型。
2．了解棘轮机构的特点及应用。
教学重点：棘轮的组成。
教学难点：棘轮机构的应用。
教学方法：讲解法、讨论法。
教学过程：
复习提问：铰链四杆机构由哪几部分组成?有何运动特点？
在生产中，动力机一般都是输出连续运动的，而有些机器的工作部分却需要作周期性的时动时停的间歇运动。
能将主动件的连续运动转换成从动件周期性间歇运动的机构称为间歇运动机构。
棘轮机构、槽轮机构是两种应用广泛的间歇运动机构。
引入新课：
一、棘轮机构与运动特点
1. 棘轮机构的组成：棘爪、棘轮、机架等三构件。
2.运动特点
（1）主动轮作连续的匀速转动，转化成间歇的断续的运动。
转角准确、有级调节，棘轮的转角比较小，一般不大于45°。
摩擦式可无级调节转角，运动平稳。
外接式，尺寸大；内接式，结构紧凑。
（2）噪音、冲击、磨损铰大。
不适用于高速。
（3）可用改变摇杆摆角或在棘轮上加遮板调节转角。
齿啮式棘轮机构转角的调节
（4）双向式棘爪调节棘轮转向。
双向式棘轮机构
二、主要参数
1.棘轮齿数 z
2.棘轮齿距 P
3.棘轮模数 m
4.棘轮齿面倾角φ
三、棘轮机构的应用
练习：棘轮机构有何特点？应用于什么场合？
小结
布置作业：1.复习课本P 133----P 136
浇注输送装置中的棘轮机构 起重设备中的棘轮机构。
棘轮机构棘轮机构 将主动件的均匀转动转换为时转时停的周期性运动机构，称为间歇运动机构，例如⽜头刨床⼯作台的横向进给运动，电影放映机的送⽚运动等都⽤有间歇运动机构。
下⾯是⼩编整理的棘轮机构的内容，⼀起来看看吧。
棘轮机构（ratchet and pawl），由棘轮和棘⽖组成的⼀种单向间歇运动机构。
棘轮机构常⽤在各种机床和⾃动机中间歇进给或回转⼯作台的转位上，也常⽤在千⽄顶上。
在⾃⾏车中棘轮机构⽤于单向驱动，在⼿动绞车中棘轮机构常⽤以防⽌逆转。
棘轮机构⼯作时常伴有噪声和振动，因此它的⼯作频率不能过⾼。
中⽂名 棘轮机构 外⽂名 ratchet and pawl 类型 单向间歇运动机构 组成 棘轮和棘⽖ 简介 棘轮机构将连续转动或往复运动转换成单向步进运动。
棘轮机构⽰意图棘轮轮齿通常⽤单向齿，棘⽖铰接于摇杆上，当摇杆逆时针⽅向摆动时，驱动棘⽖便插⼊棘轮齿以推动棘轮同向转动；当摇杆顺时针⽅向摆动时，棘⽖在棘轮上滑过，棘轮停⽌转动。
为了确保棘轮不反转，常在固定构件上加装⽌逆棘⽖。
摇杆的往复摆动可由曲柄摇杆机构、齿轮机构和摆动油缸等实现，在传递很⼩动⼒时，也有⽤电磁铁直接驱动棘⽖的。
棘轮每次转过的⾓度称为动程。
动程的⼤⼩可利⽤改变驱动机构的结构参数或遮齿罩的位置等⽅法调节，也可以在运转过程中加以调节。
如果希望调节的精度⾼于⼀个棘齿所对应的⾓度，可应⽤多棘⽖棘轮机构。
⼯作原理 棘轮机构的`基本模式和⼯作原理图⽰为机械中常⽤的外啮合式棘轮机构，它由主动摆杆，棘⽖，棘轮、⽌回棘⽖和机架组成。
主动件空套在与棘轮固连的从动轴上，并与驱动棘⽖⽤转动副相联。
当主动件逆时针⽅向摆动时，驱动棘⽖便插⼊棘轮的齿槽中，使棘轮跟着转过⼀定⾓度，此时，⽌回棘⽖在棘轮的齿背上滑动。
当主动件顺时针⽅向转动时，⽌回棘⽖阻⽌棘轮发⽣顺时针⽅向转动，⽽驱动棘⽖却能够在棘轮齿背上滑过，所以，这时棘轮静⽌不动。
因此，当主动件作连续的往复摆动时，棘轮作单向的间歇运动。
棘轮机构的原理应用图一、什么是棘轮机构棘轮机构是一种常见的传动机构，利用棘齿的相互啮合来实现转动的传动方式。
它由一定数量的等距分布的棘齿和齿轮组成，通过齿与齿之间的间隙，以及齿的锁定和释放来实现转动的传递。
二、棘轮机构的工作原理1.齿轮锁定状态：在棘轮机构中，棘齿与齿轮的啮合时，齿轮不会发生转动，这时候就是齿轮的锁定状态。
齿轮的锁定状态是通过棘齿尖端与齿轮表面的凸起相互啮合形成的。
当受到额外的扭矩时，齿轮始终保持锁定状态。
2.齿轮释放状态：在棘轮机构中，棘齿离开齿轮的凸起时，齿轮就能够自由转动，这时候就是齿轮的释放状态。
齿轮的释放状态是通过棘齿的离合来实现的。
当扭矩消失，或者逆转方向时，棘齿会迅速离开齿轮的凸起，齿轮就能够自由转动。
三、棘轮机构的应用图下面是一些棘轮机构的常见应用图：1.汽车手刹：–手刹是一种常见的棘轮机构应用。
它通过棘轮机构实现汽车的停车制动。
当手刹被拉起时，棘轮与齿轮间的啮合将车轮锁定，防止车辆滑动。
2.台钳：–台钳也是一种常见的棘轮机构应用。
台钳通过棘轮机构实现夹取和释放工件的功能。
当台钳夹紧工件时，棘齿锁定工件，保持夹持力。
当需要释放工件时，棘齿与齿轮的凸起分离，工件就能够自由取出。
3.门闩锁：–门闩锁也是一种常见的棘轮机构应用。
它通过棘轮机构实现门的锁定和解锁功能。
当门闩锁起来时，棘齿与齿轮的啮合将门锁定。
当需要打开门时，棘齿与齿轮的凸起分离，门就能够打开。
4.手动升降机：–手动升降机通常通过棘轮机构实现升降的功能。
突出的棘齿可以确保升降机在停止时保持在所需位置。
结论棘轮机构是一种常见的传动机构，通过棘齿的锁定和释放来实现转动的传递。
它在汽车手刹、台钳、门闩锁和手动升降机等领域都有广泛的应用。
通过了解棘轮机构的工作原理和应用图，我们可以更好地理解和应用这一传动机构。
机械设计基础作业3５轮系思考题5—1 定轴轮系与周转轮系得主要区别就是什么？行星轮系与差动轮系有何区别?５－2 定轴轮系中传动比大小与转向得关系？5－３什么就是惰轮？它有何用途?5－4 什么就是转化轮系?如何通过转化轮系计算出周转轮系得传动比?5-５如何区别转化轮系得转向与周转轮系得实际转向？5—6 怎样求混合轮系得传动比?分解混合轮系得关键就是什么?如何划分？5－７观察日常生活周围得机器，各举出一个定轴轮系与周转轮系,并计算出传动比与转向。
习题5—１在图示得轮系中，已知z1=15，z２＝23,z２'=15,z3＝31，ｚ３’=15，z4=33,z4'=２（右旋）,z5=60,ｚ５’=20，（m =4 ｍm），若n1 ＝500r/min,求齿条6线速度u得大小与方向.题图5-15-2 在图示齿轮系中，已知z1=ｚ2＝19,z3'=２6，z4=30,z４’=20，z5=7８,齿轮１与齿轮3同轴线,求齿轮3得齿数及传动比i15。
题图5-35—3 在图示得钟表传动示意图中,E 为擒纵轮，N 为发条盘,S ，M 及H 分别为秒针，分针与时针。
设ｚ1=７２,z ２=１２，ｚ3=64,z 4=8，ｚ5=６0,ｚ６=8,z 7=60,z 8=6,ｚ9=8,ｚ10＝24，z 11=6，z 1２=24,求秒针与分针得传动比i ＳM 及分针与时针得传动比i ＭＨ。
5-4 图示车床变速箱中,移动三联齿轮a 可使齿轮3’与４’啮合，又移动双联齿轮ｂ，可使齿轮５’与6’啮合。
已知各轮得齿数为z 1=4２，z 2=５8,ｚ3'=38，ｚ4’=4２，z 5’=50，z 6’=48,电动机转速为１450r ／m ｉn 。
试求此种情况下输出轴转速得大小与方向.5-5 在图示得行星减速装置中,已知z １=z 2＝１7,z 3=15。
当手柄转过９0°时转盘H 转过多少度?题图5-5题图5-75－６ 在图示得差动齿轮系中,已知各轮齿数ｚ１=1５,z 2＝25,z ２’=2０，ｚ3=6０。
棘轮机构原理棘轮机构是一种常见的传动机构，它通过棘轮和棘爪的相互作用，实现了单向传动和防倒转的功能。
在工程领域中，棘轮机构被广泛应用于各种机械设备中，如汽车变速箱、自行车后轮刹车等。
本文将介绍棘轮机构的原理及其工作过程。
棘轮机构由棘轮和棘爪两部分组成。
棘轮是一个带有凸起的齿轮，而棘爪则是一个带有凹槽的机构。
当棘轮转动时，凸起的齿轮会与棘爪的凹槽相互作用，使得棘轮可以顺利地传递动力。
但是，当棘轮试图逆向转动时，凸起的齿轮会卡在棘爪的凹槽中，从而阻止了逆向转动，实现了单向传动的功能。
棘轮机构的原理可以用一个简单的比喻来理解。
想象一下，棘轮就像是一个门锁，而棘爪就像是门框上的锁孔。
当门锁旋转时，门锁的凸起会顺利地插入门框的锁孔中，从而实现了门的关闭。
但是，如果试图逆向旋转门锁，凸起就会卡在锁孔中，阻止了门的逆向打开。
这个比喻形象地说明了棘轮机构的工作原理。
棘轮机构的工作过程可以分为两个阶段，正向传动和防倒转。
在正向传动阶段，棘轮顺时针旋转，凸起的齿轮与棘爪的凹槽相互作用，实现了动力的传递。
而在防倒转阶段，当棘轮试图逆向旋转时，凸起的齿轮会卡在棘爪的凹槽中，阻止了逆向转动，从而实现了防倒转的功能。
除了单向传动和防倒转的功能外，棘轮机构还具有结构简单、使用方便、成本低廉等优点。
因此，在各种机械设备中，棘轮机构被广泛应用。
例如，在汽车变速箱中，棘轮机构可以实现不同齿轮之间的切换，从而实现车辆的加速和减速。
在自行车后轮刹车中，棘轮机构可以防止车轮逆向转动，保证了骑行的安全。
总之，棘轮机构是一种常见的传动机构，它通过棘轮和棘爪的相互作用，实现了单向传动和防倒转的功能。
其工作原理简单清晰，结构紧凑，使用方便，因此在各种机械设备中得到了广泛的应用。
希望本文能够帮助读者更好地理解棘轮机构的原理及其工作过程。

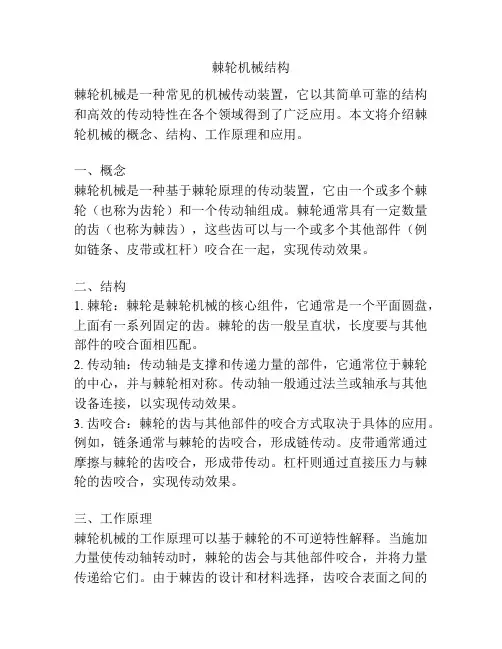

棘轮机械结构棘轮机械是一种常见的机械传动装置，它以其简单可靠的结构和高效的传动特性在各个领域得到了广泛应用。
本文将介绍棘轮机械的概念、结构、工作原理和应用。
一、概念棘轮机械是一种基于棘轮原理的传动装置，它由一个或多个棘轮（也称为齿轮）和一个传动轴组成。
棘轮通常具有一定数量的齿（也称为棘齿），这些齿可以与一个或多个其他部件（例如链条、皮带或杠杆）咬合在一起，实现传动效果。
二、结构1. 棘轮：棘轮是棘轮机械的核心组件，它通常是一个平面圆盘，上面有一系列固定的齿。
棘轮的齿一般呈直状，长度要与其他部件的咬合面相匹配。
2. 传动轴：传动轴是支撑和传递力量的部件，它通常位于棘轮的中心，并与棘轮相对称。
传动轴一般通过法兰或轴承与其他设备连接，以实现传动效果。
3. 齿咬合：棘轮的齿与其他部件的咬合方式取决于具体的应用。
例如，链条通常与棘轮的齿咬合，形成链传动。
皮带通常通过摩擦与棘轮的齿咬合，形成带传动。
杠杆则通过直接压力与棘轮的齿咬合，实现传动效果。
三、工作原理棘轮机械的工作原理可以基于棘轮的不可逆特性解释。
当施加力量使传动轴转动时，棘轮的齿会与其他部件咬合，并将力量传递给它们。
由于棘齿的设计和材料选择，齿咬合表面之间的摩擦力会阻止被咬合的部件逆向旋转，从而确保传动方向的一致性。
四、应用1. 汽车传动系统：棘轮机械广泛应用于汽车变速器和差速器等传动系统中。
在变速器中，棘轮机械可以实现各档位的切换和扭矩传递；在差速器中，它可以实现左右车轮间的速度差补偿。
2. 机械钟表：传统机械钟表中的计时装置也常采用棘轮机械。
通过棘轮机械的咬合和旋转，时钟可以实现每秒钟的精确计时。
3. 工业机械设备：棘轮机械还广泛应用于各种工业机械设备中，例如工厂的输送带、机械手臂的位置控制系统等。
总结：棘轮机械是一种简单可靠的传动装置，通过固定齿的设计和不可逆特性实现力量传递。
它在汽车、钟表和工业机械等领域得到了广泛应用，并发挥着重要作用。
对于工程设计师和机械制造商来说，了解和掌握棘轮机械的结构和工作原理是至关重要的，这将有助于优化设计和提高机械性能。
